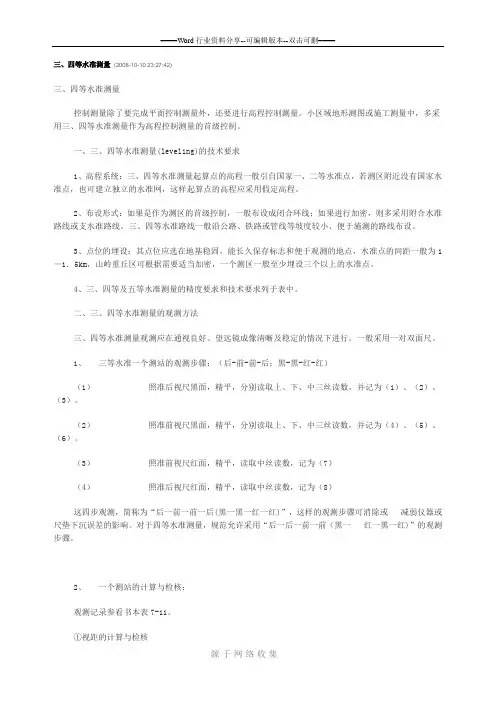

源-于-网-络-收-集 三、四等水准测量 (2008-10-10 23:27:42)

三、四等水准测量

控制测量除了要完成平面控制测量外，还要进行高程控制测量。小区域地形测图或施工测量中，多采用三、四等水准测量作为高程控制测量的首级控制。

一、三、四等水准测量(leveling)的技术要求

1、高程系统：三、四等水准测量起算点的高程一般引自国家一、二等水准点，若测区附近没有国家水准点，也可建立独立的水准网，这样起算点的高程应采用假定高程。

2、布设形式：如果是作为测区的首级控制，一般布设成闭合环线；如果进行加密，则多采用附合水准路线或支水准路线。三、四等水准路线一般沿公路、铁路或管线等坡度较小、便于施测的路线布设。

3、点位的埋设：其点位应选在地基稳固，能长久保存标志和便于观测的地点，水准点的间距一般为1—1．5km，山岭重丘区可根据需要适当加密，一个测区一般至少埋设三个以上的水准点。

4、三、四等及五等水准测量的精度要求和技术要求列于表中。

二、三、四等水准测量的观测方法

三、四等水准测量观测应在通视良好、望远镜成像清晰及稳定的情况下进行。一般采用一对双面尺。

1、 三等水准一个测站的观测步骤：（后-前-前-后；黑-黑-红-红）

（1） 照准后视尺黑面，精平，分别读取上、下、中三丝读数，并记为（1）、（2）、（3）。

（2） 照准前视尺黑面，精平，分别读取上、下、中三丝读数，并记为（4）、（5）、（6）。

（3） 照准前视尺红面，精平，读取中丝读数，记为（7）

（4） 照准后视尺红面，精平，读取中丝读数，记为（8）

这四步观测，简称为“后一前一前一后(黑一黑一红一红)”，这样的观测步骤可消除或 减弱仪器或尺垫下沉误差的影响。对于四等水准测量，规范允许采用“后一后一前一前（黑一 红一黑一红)”的观测步骤。

普通水准测量实验报告

普通水准测量实验报告

引言：

水准测量是测量地面高程差异的一种方法，广泛应用于工程建设、地理勘测和地形测绘等领域。本实验旨在通过使用普通水准仪进行水准测量，掌握测量方法与仪器操作技巧，并对测量结果进行分析与处理。

实验步骤：

1. 仪器校准

在进行实际测量前，首先需要对水准仪进行校准。校准主要包括调整仪器的水平、垂直、望远镜的准直线等。通过仔细调整，确保仪器的准确性和稳定性。

2. 测量基准点

选择测量区域内的几个基准点，可以是建筑物的固定点、地面上的控制点等。在实验中，我们选择了三个基准点A、B、C，分别位于起点、中间点和终点。

3. 连续测量

从起点A开始，将水准仪放置在基准点上，并记录下仪器的读数。然后，将水准仪移至下一个基准点，进行读数记录。重复这个过程，直到测量到终点C。在每个基准点上，都要进行多次读数，以减小误差。

4. 数据处理

将测量得到的数据进行处理，计算出每个基准点之间的高程差。可以使用公式：高程差=后视高程-前视高程。将计算结果整理成表格或图表，便于观察和分析。

实验结果与讨论：

在实验中，我们得到了起点A、中间点B和终点C之间的高程差数据。通过对数据的分析，我们可以发现一些有趣的现象。

首先，我们注意到在测量过程中，仪器的读数存在一定的误差。这可能是由于仪器本身的精度限制、测量环境的影响以及操作者的技术水平等因素引起的。因此，在进行实际测量时，应尽量减小这些误差，提高测量的精度。

其次，我们观察到高程差在不同基准点之间的变化情况。在实验数据中，我们发现高程差在起点A到中间点B之间呈现递增趋势，在中间点B到终点C之间呈现递减趋势。这可能与地形的变化有关，例如起点A附近可能是一个较低的地势，而终点C附近可能是一个较高的地势。

此外，我们还可以通过实验数据计算出整个测量区域的平均高程差。通过将所有基准点之间的高程差相加，然后除以基准点的数量，即可得到平均高程差。这个数值可以作为整个测量区域的高程变化情况的一个指标，对于工程建设和地理勘测等领域具有重要的参考价值。

水准测量步骤

水准测量步骤

水准测量是一种测量高程的方法，用于确定地面上不同点之间的高度差，是土木工程、建筑工程等领域中必不可少的一项技术。下面将详细介绍水准测量的步骤。

一、前期准备

1.选取测区：首先需要确定需要进行水准测量的区域，包括起点和终点。

2.制定计划：根据实际需求和测区情况，制定合理的测量计划，包括起点和终点的位置、路线、站点数量等。

3.检查设备：检查所需仪器设备是否完好，并进行必要的校正和调试。

4.选择天气：选择晴朗、无风或微风天气进行测量，以保证数据精度。

二、基础设置

1.确定基准面：在进行水准测量前需要确定基准面，即所有高程数据参考的基础平面。常用基准面有海平面、大地水准面等。

2.设置起始标志：在起点处设置一个标志物或标志桩，并记录其高程值。这个标志物将作为整个测量过程中参考高程值的起始点。

3.建立控制点：在测量路线上适当位置建立控制点，并记录其高程值。这些控制点将作为整个测量过程中参考高程值的固定点。

三、测量过程

1.进行前视：在起始标志物处设置水准仪，并对准第一个控制点，进行前视。记录仪器读数和望远镜中的刻度值。

2.进行后视：移动水准仪到下一个控制点，对准上一个控制点，进行后视。同样记录仪器读数和望远镜中的刻度值。

3.计算高差：根据前视和后视的仪器读数和望远镜中的刻度值，计算出两个站点之间的高差。

4.校正误差：在进行多次测量时，由于各种因素可能会导致误差产生，需要对数据进行校正。

5.记录数据：将每个站点之间的高差数据记录下来，并标注相应的站名和地理位置信息。

四、数据处理

1.计算平均高差：将多次测量得到的同一站点之间的高差数据取平均值，以提高数据精度。

2.求解未知高程：在已知起始标志物处的高程基础上，通过累加各站点之间的平均高差，求得终点的高程值。

3.绘制高程图：将测量得到的各站点高程数据绘制成高程图，以便更直观地了解地形变化和地面起伏情况。

《土木工程测量》课程实验报告

实验编号： 2

实验内容： 普通水准测量

年级专业：____________________________

组 别：No._________________________

组长：___________ 学号：______________

组员：___________ 学号：______________

___________ ______________

___________ ______________

___________ ______________

___________ ______________

报告日期：________年_________月________日

教师评语：

成绩等级：

评阅人签名：

《土木工程测量》实验任务书

实验二：普通水准测量（两次仪器高法）

一、目的与要求

1. 熟悉练习图根水准测量的施测、记录、计算、闭合差调整及高程计算方法；

2. 掌握水准测量中“两次仪器高法”的施测方法；

3. 各项操作轮流进行，每位组员至少作一个测站的观测操作工作。

二、计划与仪器准备

1. 实验学时：2学时

2. 主要设备： 水准仪 1台

三角架 1副

水准尺（塔尺） 2把

钢 钎 5支

记录板 1块

遮阳伞 1把（如果有需要）

三、方法与步骤

1.

场地布置：选一适当场地，在场中选1个坚实点作为已知高程点A（高程假定为HA＝100.000m），选定B，C，D，E四个坚实点作为待测高程点，进行闭合水准路线测量（具体要求见“四、水准路线要求”）；
