地下管道施工方案

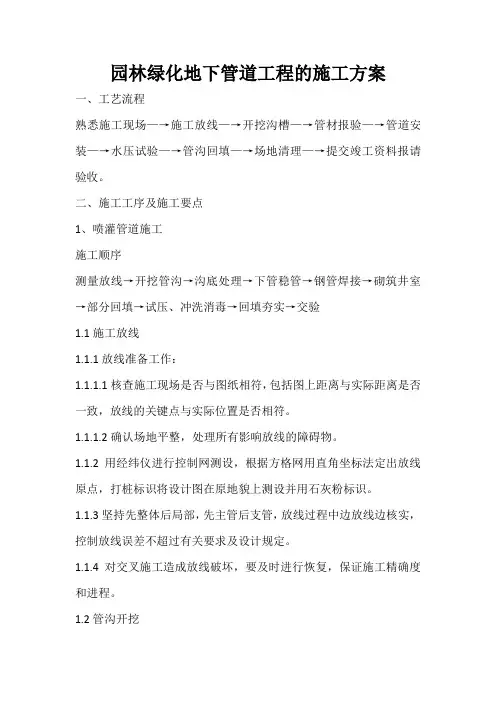

园林绿化地下管道工程的施工方案

一、工艺流程

熟悉施工现场—→施工放线—→开挖沟槽—→管材报验—→管道安装—→水压试验—→管沟回填—→场地清理—→提交竣工资料报请验收。

二、施工工序及施工要点

1、喷灌管道施工

施工顺序

测量放线→开挖管沟→沟底处理→下管稳管→钢管焊接→砌筑井室→部分回填→试压、冲洗消毒→回填夯实→交验

1.1施工放线

1.1.1放线准备工作：

1.1.1.1核查施工现场是否与图纸相符，包括图上距离与实际距离是否一致，放线的关键点与实际位置是否相符。

1.1.1.2确认场地平整，处理所有影响放线的障碍物。

1.1.2用经纬仪进行控制网测设，根据方格网用直角坐标法定出放线原点，打桩标识将设计图在原地貌上测设并用石灰粉标识。

1.1.3坚持先整体后局部，先主管后支管，放线过程中边放线边核实，控制放线误差不超过有关要求及设计规定。

1.1.4对交叉施工造成放线破坏，要及时进行恢复，保证施工精确度和进程。

1.2管沟开挖 1.2.1严格按放线线路开挖管沟，不得任意偏斜曲折。沟槽深度按设计进行。沟槽宽度在方便安装管道情况下尽可能窄，以对保护管道有利。

1.2.2以机械开挖为主，加快施工进度，保证效率，结合人工，进行局部和细部处理，提高工程质量和精度。

1.2.3考虑现场为回填土且深度较大，开挖时宜作适当放坡（据土质及深度按有关规定执行），特殊地方宜做挡土设备，以防塌落。

1.2.4剔除沟槽内的砖石碎块，残根淤泥等杂物，沟底遇石层或坚硬物，应加挖深10cm，并填良质土夯实找平，遇淤泥处加挖深20cm后，用良质土回填并夯实找平，保证管沟底密实平直。

1.2.5用水准仪控制管道沟底坡度，利于排水放空。

1.3管道安装

1.3.1检查做好安装准备工作，确认所有安装的每一个管件无机械损伤。

1.3.2安装由专业人员负责，非专业技术人员，不参与安装操作，操作按行业操作规程执行。

1.3.3在安装前应确认好各种管材的供货商，其规格符合设计图纸的要求，待管道挖好后埋入管子。

地下管道施工方案及施工流程

地下管道的施工是城市建设和维护的重要环节，它涉及到自来水、燃气、电力、通信等方面的基础设施。为了确保施工的高效和安全，需要制定详细的施工方案和施工流程。本文将介绍地下管道施工方案以及相应的施工流程。

一、施工方案

1. 资料准备：施工前需要收集和准备相关资料，包括工程设计图纸、地下管道定位图、土质测试报告等。这些资料将为施工提供准确的依据。

2. 定位和标识：根据设计图纸和定位图，标明地下管道的准确位置，并使用标识物（如木桩或标识牌）进行标识。

3. 土质勘测：进行土质勘测，了解施工现场的土质情况，为后续的施工工艺和施工方法提供依据。

4. 施工设备准备：根据设计要求，准备适当的施工设备和工具，确保施工过程中的高效和安全。

5. 管线布置：按照设计图纸和定位图的要求，布置地下管道的线路，并进行必要的修整和处理，确保管道安装的质量和可靠性。

6. 管道安装和连接：根据施工图纸和设计要求，逐段进行管道的安装和连接。在安装过程中，要注意防止管道受到损坏或变形。 7. 测试和调试：在管道安装完成后，进行测试和调试，确保管道系统的安全性和可靠性。常用的测试方法包括压力测试和泄漏测试。

8. 环境恢复和清理：在施工完成后，要对施工区域进行环境恢复和清理工作，保持施工现场的整洁和安全。

二、施工流程

1. 地面准备：施工前要对地面进行准备，清除障碍物，确保施工区域的平整和清洁。

2. 定位与标识：根据设计图纸和定位图，确定管道的准确位置，并使用标识物进行标识。

3. 挖掘：根据管道的要求和设计要求，进行挖掘工作，确保挖掘的精确度和深度。挖掘过程中，要注意避免损坏其他地下设施。

4. 管道安装：根据设计要求和施工方案，安装地下管道，并进行相应的连接和固定。在安装过程中，要注意管道的坡度和坡向的要求。

5. 管道测试：在管道安装完成后，进行测试工作。常用的测试方法包括压力测试和泄漏测试，以确保管道系统的安全性和可靠性。

-2.00m夹层管道施工方案

一、工程概况

鄂尔多斯市中心医院病房楼地下室管道均为高、中、低区供水干管，有：空调、给水、排水、采暖、消防管道。

二、编制依据

1、GB50242—2002《建筑给水排水及采暖工程施工质量验收规范》

2、GB50243—2002《通风与空调工程施工质量验收规范》

3、ZJQ00—S—010—2003《 给排水与采暖工程施工工艺标准》

4、05S9系列图集

三、施工方法和施工工艺

1、施工准备

1.1、根据施工图管道布置走向进行管道排管及标高调整。

1.2、施工前熟悉施工图和现场，对剪力墙和楼板内预留套管进行清理吊正，部分因施工图纸变动没有预留的套管用水钻开洞，发生费用作签证。

1.3、管道及支架除锈和防腐。

2、管道排管、标高及支架

管道排管、标高按热上冷下；有压管让无压管；小管让大管的原则排管，局部管道没有按照以上原则排管，根据现场实际情况排管。

2.1、低区给水、热水主管按照施工图进行安装，管底标高为-1.75m，支架安装见示意图1。

2.2、低区采暖主管按照施工图进行安装，管底标高为-0.95m，支架安装见示意图2。

2.3、中、高区给水、热水主管按照施工图进行安装，管底标高为-1.30m，部分标高返至-1.70m，返弯及支架安装见示意图3。

2.4、中、高区采暖和空调主管按照施工图进行安装，空调水管在bE轴c6-c7轴处做返弯，管底标高为-1.30m，部分标高-0.95m，返弯处和支架安装见示意图4。

2.5、排水横管按照施工图进行安装，管底标高为-1.50m，支架安装见示意图5。

2.6、消防管道按照施工图进行安装，局部管道排管变动，管底标高为-1.00m，排管变动及支架安装见示意图6。

2.7、因-2.00m层管道多，有考虑不到或施工中出现相互影响的按实际情况作返弯，热水管道制作返弯时在最高处加自动排气阀，最低处加泻水阀。

2.8、管道支吊架最大间距见下表：

CNCEC-FCC云南三环中化化肥有限公司120万吨/年磷铵工程硫酸包总承包工程 技术标

144 十一、地下管道安装工程施工方案

1. 土方工程施工

1.1 管线测量

1.1.1 按照业主提供的已知方格点每隔100m布设控制点位，控制点采用J2经纬仪6测回测角。

1.1.2 电磁波测距，按照四等导线的要求进行测量，测角误差+2.5mm，方位角闭合差为+5mm，导线全长相对闭合限角为1/43。

1.1.3 测量出管线所在位置后，再按管沟开挖的宽度，用灰粉画出开挖的位置，管线位置测量定位后，还应由项目组复测确认，确认无误后方可进行管沟开挖。

1.1.4 管沟开挖范围内如遇障碍物，应及时通知工程管理组及设计部门，以便及时做好调整措施。

1.1.5 为了点位的保护及使用方便，高程控制网沿平面控制网布置，采用DS1水准仪，按照3等水准的要求进行施测，确保误差不超标。

1.1.6 随着工程的进行，各放线工作均得用附近的方格网点，由于土方的开挖对测量控制的稳定性有影响，应随时检查，随时校正。

1.2 管沟分段开挖方法

1.2.1 管沟分段施工

本工程的地管管沟开挖应采取分段施工，具体按图纸及施工要求。对于埋设较深的管线，则按每20米为一段，采取特殊的施工方法，比如打钢板桩的方法进行施工。

1.2.2 管沟开挖

管沟开挖采取机械开挖、人工配合的方法。管沟开挖应进行放坡：机械开挖的放坡系数是1﹕0.67。管沟开挖后，应按施工要求留足底宽，管沟底宽要求如下：

CNCEC-FCC云南三环中化化肥有限公司120万吨/年磷铵工程硫酸包总承包工程 技术标

145 管径(mm) 钢管(mm) 非金属管(mm)

100～200 700 700

250～350 800 1000

400～450 1000 1300

500以上 1000

1.2.3 沟槽开挖过程中，沟底应留出0.2～0.3m原土层，待铺管或浇筑垫层前用人工挖到设计标高。
