铸造设备介绍

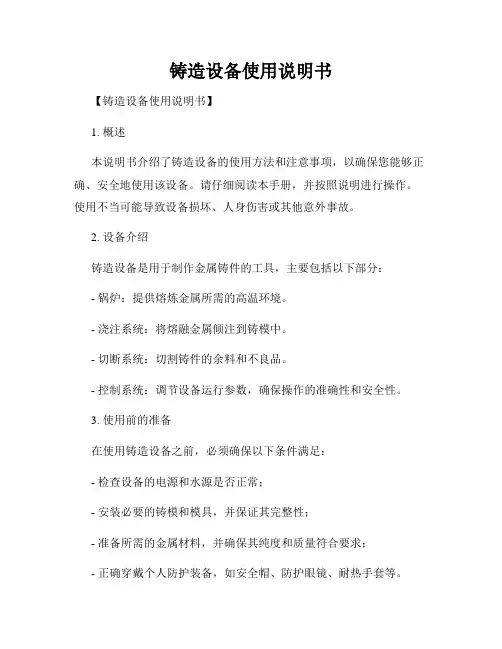

铸造设备使用说明书

【铸造设备使用说明书】

1. 概述

本说明书介绍了铸造设备的使用方法和注意事项，以确保您能够正确、安全地使用该设备。请仔细阅读本手册，并按照说明进行操作。使用不当可能导致设备损坏、人身伤害或其他意外事故。

2. 设备介绍

铸造设备是用于制作金属铸件的工具，主要包括以下部分：

- 锅炉：提供熔炼金属所需的高温环境。

- 浇注系统：将熔融金属倾注到铸模中。

- 切断系统：切割铸件的余料和不良品。

- 控制系统：调节设备运行参数，确保操作的准确性和安全性。

3. 使用前的准备

在使用铸造设备之前，必须确保以下条件满足：

- 检查设备的电源和水源是否正常；

- 安装必要的铸模和模具，并保证其完整性；

- 准备所需的金属材料，并确保其纯度和质量符合要求；

- 正确穿戴个人防护装备，如安全帽、防护眼镜、耐热手套等。 4. 操作步骤

4.1 开机准备

- 确保设备处于停机状态，并插入正确的电源线；

- 打开设备主电源开关，并注意指示灯的状态；

- 检查设备控制面板的各个开关和按钮，确保其处于关闭状态；

- 检查水源供应是否充足，并确保管道连接处无泄漏。

4.2 设备操作

- 打开设备电源，启动设备控制系统；

- 根据所需铸造金属的种类和规格，在控制面板上设置相应的参数，如温度、压力等；

- 等待设备预热到适当温度，确保金属材料能够充分熔化；

- 将熔融金属倾注到铸模中，注意控制浇注速度和角度，以免产生损坏或缺陷；

- 等待铸件凝固，并移除不需要的余料和不良品；

- 完成后，关闭设备电源，清理设备表面和铸模，以保持设备整洁。

5. 安全注意事项

- 在操作设备时，必须穿戴好个人防护装备，如安全帽、护目镜、防护服等； - 禁止将手指、头发、衣物等接近设备运动部件，避免人身伤害；

- 严禁擅自更改设备参数或进行未经授权的维护；

- 在设备操作期间，保持设备周围清洁，并远离易燃、易爆物品；

- 长时间连续操作设备时，需注意设备的散热和冷却，防止过热。

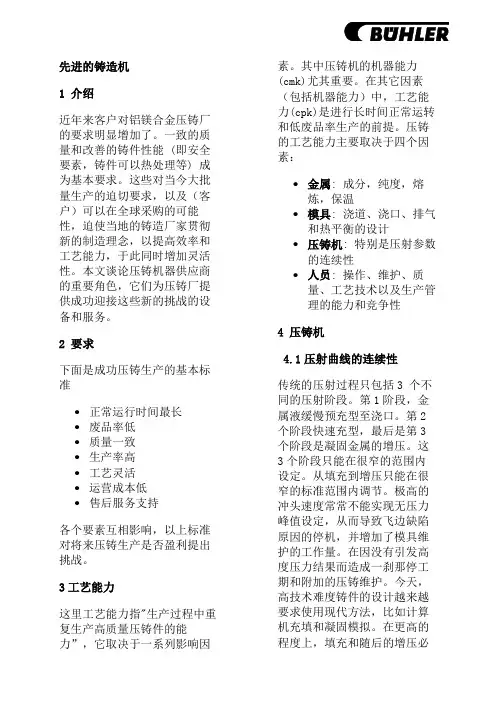

先进的铸造机

1 介绍

近年来客户对铝镁合金压铸厂的要求明显增加了。一致的质量和改善的铸件性能 (即安全要素，铸件可以热处理等) 成为基本要求。这些对当今大批量生产的迫切要求，以及（客户）可以在全球采购的可能性，迫使当地的铸造厂家贯彻新的制造理念，以提高效率和工艺能力，于此同时增加灵活性。本文谈论压铸机器供应商的重要角色，它们为压铸厂提供成功迎接这些新的挑战的设备和服务。

2 要求

下面是成功压铸生产的基本标准

• 正常运行时间最长

• 废品率低

• 质量一致

• 生产率高

• 工艺灵活

• 运营成本低

• 售后服务支持

各个要素互相影响，以上标准对将来压铸生产是否盈利提出挑战。

3工艺能力

这里工艺能力指"生产过程中重复生产高质量压铸件的能力”，它取决于一系列影响因素。其中压铸机的机器能力(cmk)尤其重要。在其它因素（包括机器能力）中，工艺能力(cpk)是进行长时间正常运转和低废品率生产的前提。压铸的工艺能力主要取决于四个因素：

• 金属: 成分，纯度，熔炼，保温

• 模具: 浇道、浇口、排气和热平衡的设计

• 压铸机: 特别是压射参数的连续性

• 人员: 操作、维护、质量、工艺技术以及生产管理的能力和竞争性

4 压铸机

4.1压射曲线的连续性

传统的压射过程只包括3 个不同的压射阶段。第1阶段，金属液缓慢预充型至浇口。第2

个阶段快速充型，最后是第3

个阶段是凝固金属的增压。这3个阶段只能在很窄的范围内设定。从填充到增压只能在很窄的标准范围内调节。极高的冲头速度常常不能实现无压力峰值设定，从而导致飞边缺陷原因的停机，并增加了模具维护的工作量。在因没有引发高度压力结果而造成一刹那停工期和附加的压铸维护。今天，高技术难度铸件的设计越来越要求使用现代方法，比如计算机充填和凝固模拟。在更高的程度上，填充和随后的增压必

须基于流变性能和冶金规律来编程。为了符合这些要求，压射过程必须适应目标。实时闭环控制极大地改进了传统压射过程，通过使用灵活的、以零件几何形状为导向的多阶段过程编程，为压铸厂提供了极大的便利。根据技术要求，确立以下工艺阶段：

铸造设备操作说明书

1. 引言

铸造设备是用于制造金属或合金制品的重要设备，它具有复杂的结构和操作流程。本操作说明书旨在提供操作铸造设备的指导，确保操作人员能够正确使用设备，保证生产安全和产品质量。

2. 设备概述

铸造设备主要由以下部分组成：熔炉、模具、液态金属处理系统、浇注机械臂、喷砂装置等。在操作铸造设备之前，务必对设备进行全面了解，并确保设备处于正常工作状态。

3. 安全操作

3.1 穿戴个人防护设备

在操作铸造设备之前，操作人员应穿戴齐全的个人防护设备，包括耐热手套、防护眼镜、耐热服装和防滑鞋等，以防止热源、金属溅射和其他危险物对人身安全造成伤害。

3.2 检查设备安全装置

在开启铸造设备之前，务必检查设备的各项安全装置是否完好，如炉门锁定装置、安全操作开关等。确保这些装置能够正常工作，以保障操作人员的安全。

3.3 维护操作区域整洁 操作铸造设备时，保持操作区域的整洁是十分重要的。避免杂物、油脂等物质存放在操作区域，以防因此而引发事故。

4. 设备操作流程

4.1 熔炉操作

4.1.1 装填熔炉材料

首先，将预定的金属或合金材料按照指定比例装填入熔炉内，确保熔炉充满了所需的材料。

4.1.2 启动熔炉

将熔炉的电源插头插入电源插座，并打开熔炉的电源开关。根据设备规格，设定熔炉的温度和加热时间，启动熔炉。

4.1.3 温度控制

在熔炉加热过程中，通过温度控制装置监测炉内温度，并根据操作要求进行相应的调整，确保炉内温度保持在指定范围内。

4.2 模具准备

4.2.1 模具清洁

在进行铸造之前，必须对模具进行彻底清洁，确保表面没有杂质和残留物，以防止影响铸件的质量。

4.2.2 涂抹模具防粘剂 使用适当的模具防粘剂，涂抹在模具的内部表面，以防止铸件粘在模具上，便于取出铸件。

4.3 浇注铸造

4.3.1 接入液态金属处理系统

确保液态金属处理系统正常运行，并将其连接到浇注机械臂上，以便进行后续的铸造操作。

常见铸造工具使用介绍

1、掸笔：又称涂料笔、 涂料刷、担笔、铸造用刷。主要用来扫除模样上的分型砂，对型腔和砂芯表面涂刷涂料，也用来湿润模样边缘的型砂，以便起模和修型。

2、刮刀：又称镘刀，修型中使用最多最广的工具，有平头、尖头和圆头等几种，主要用来修理型砂(芯)的较大平面，开挖浇冒口，切割沟槽和铸肋，修整砂坯及软硬砂床，把砂型表面的加强钉掀入砂型等。

3、压勺：用来修整砂型型腔的较小平面，开设浇注系统等。它的一端为弧形面，另一端为平面，勺柄的倾斜度为30度。常用的有标准压勺、单齐头压勺和双齐头压勺。

4、提钩：又称砂钩、扎钩。主要用于修理砂型(芯)中深而窄的底面和侧壁，提取散落在型腔深窄处的型砂等。使用时要垂直修型和提砂，以防修理的型面和型壁形状及尺寸不准确或提砂时碰坏砂型。一套提钩按提头宽窄和提柄长短不同分为几种，修型时根据型腔部分的尺寸和深度选用。

5、竹片梗：又称半圆，用来修理垂直弧形的内壁和它的底面。使用时用手握住柄部，压迫砂型修整部分内壁或底面即可。

6、秋叶：它的两头均为匙形，用来修整砂型型腔的曲面或窄小凹面。

7、榔头钩：又称圆头，用来修整圆形、弧形凹槽、法兰面等，使用范围较广。

8、法兰钩：又称法兰梗，用来修整砂型(芯)的深窄弧面，管类铸件两端法兰的窄边等。

9、成型镘刀：成型镘刀是一组镘刀，包括直角光子、蛋圆光子、内外角等。它的工作面形状多样、体积较小、使用方便。主要用来修整光平砂型型腔的内外圆角、方角、圆形和弧形面等。

10、手风器：又称皮老虎，手工造型常用工具，它是用来吹去散落在型腔内的型砂。使用时不能用力过猛或碰到砂型，以免损毁砂型。

11、芯撑：又称泥芯撑、铸卡 、撑子、支铁、撑头、芯卡子、芯顶、铸顶、工字卡、工字撑、铸钉。它是砂型组装时用来支撑砂芯或局部砂型的金属构件。在铸件浇注过程中，当砂型或砂芯不能保持其正确位置时，可用一定厚度和形状、表面经过处理的芯撑保持砂型或砂芯在型腔中的正确位置。
