竣工图纸修改

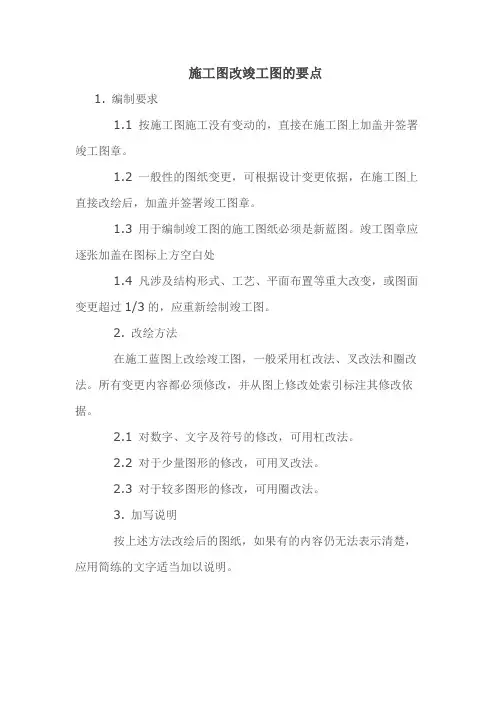

施工图改竣工图的要点

1. 编制要求

1.1 按施工图施工没有变动的，直接在施工图上加盖并签署竣工图章。

1.2 一般性的图纸变更，可根据设计变更依据，在施工图上直接改绘后，加盖并签署竣工图章。

1.3 用于编制竣工图的施工图纸必须是新蓝图。竣工图章应逐张加盖在图标上方空白处

1.4 凡涉及结构形式、工艺、平面布置等重大改变，或图面变更超过1/3的，应重新绘制竣工图。

2. 改绘方法

在施工蓝图上改绘竣工图，一般采用杠改法、叉改法和圈改法。所有变更内容都必须修改，并从图上修改处索引标注其修改依据。

2.1 对数字、文字及符号的修改，可用杠改法。

2.2 对于少量图形的修改，可用叉改法。

2.3 对于较多图形的修改，可用圈改法。

3. 加写说明

按上述方法改绘后的图纸，如果有的内容仍无法表示清楚，应用简练的文字适当加以说明。

3.1 同一变更内容涉及到多处修改时，要对所有涉及到的图纸和部位全部加以改绘，其修改依据可只在一个修改处标注，但要在此处做简要说明。 3.2 砼强度等级改变、钢筋的代换等在图上改绘难以用作图方法表达清楚时，可用索引的形式加以说明。

4. 注意事项

4.1 施工图纸目录必须加盖并签署竣工图章。如有作废、补充的图纸，均应在施工图目录上加以标注。

4.2 改绘时要用黑色碳素墨水。字体及其大小要与原图相协调。绘线时要使用绘图工具，不能徒手绘制。

4.3 在施工图上改绘，不得使用涂改液涂抹、刀刮、补贴等方法修改图纸。

4.4 修改的内容和有关说明均不得超过原图框。

莱州市金田机械有限公司作业文件

文件编号：JT/C－4.2.3J－003 版号：A/0

图 纸 更 改 办 法

批准： 王 春

审核： 姜树丽

编制： 尹宝永

受控状态：

分发号：

2006年11月15日发布 2006年11月15日实施

图纸更改办法 JT/C-4.2.3J-003

1 目的

对需要更改的技术文件规定了操作办法，使其规范化，以便识别和确认这些已改和未改的技术文件，确保生产和服务过程的有效性。

2 适用范围

本办法适用于公司各类有效技术文件的更改。

3 职责

技术科负责操作技术文件的更改，其余人员、部门对技术文件无权更改。

4 工作程序

4.1 更改方式：对需更改的技术文件（含在部门的同份技术文件），应经技术副总经理批准，然后由技术科在原技术文件上采用划改的方式更改，同时必须注明更改标记、处数、时间并签字。对于原技术文件无法更改或更改次数太多时，经批准后可由技术科重新绘制，重新绘制后的技术文件经会签后生效。

4.2 更改类别

4.2.1 产品图样及其工艺文件、工装图样的更改：由技术科按相关程序操作。

4.2.2 顾客图样的更改

a)已用的顾客图样：因工艺或质量等原因需更改时，应与顾客沟通确认后更改。

b)顾客通知更改图样：接到顾客的更改通知后，技术科应填写《工程更改申请单》，以便记录更改内容和界定责任，并按通知要求和更改方式更改图样，同时将《工程更改申请单》标识存档。

4.2.3 标准类文件的更改：标准是国标、行标的执行其最新版本；标准是备案的需更改时，技术科应填写《企业产品标准更改登记表》到备案部门办理更改手续，经批准后执行更改后的备案标准。

4.3更改的技术文件管理：对已更改的技术文件技术科应登记并标识存档。更改的技术文件需发到有关部门的和部门原有的需更改而更改的技术文件，都应登记发放记录，以便核对该技术文件数量的准确性，防止误用。

竣工图的更改方法

竣工图的更改方法可以分为以下几个步骤：

1. 明确需要进行的更改内容：首先，确定需要对竣工图进行的更改内容和范围。可以根据设计要求、客户需求或施工变更等因素来确定具体的更改要求。

2. 修改设计文件：根据更改需求，对竣工图的设计文件进行修改。可以使用计算机辅助设计软件（CAD）或其他设计工具来进行修改，例如添加、删除、移动和调整设计元素等。

3. 更新图纸：根据修改后的设计文件，更新竣工图纸。这包括更新平面图、立面图、剖面图、细部图等各种图纸。

4. 更新说明：根据更改后的设计，更新竣工图纸上的文字说明，包括标注、图例、尺寸等内容。确保图纸上的文字和设计一致。

5. 校对和审查：对更改后的竣工图进行校对和审查，确保修改内容的准确性和完整性。可以请专业人员进行校对和审查，以确保图纸质量。

6. 文档控制：对修改后的竣工图进行文档控制，包括进行版本控制、文件命名和存档等，以便日后查阅和使用。

需要注意的是，竣工图的更改应遵循相关的设计规范和标准，并与相关设计人员和项目管理人员进行沟通和确认。此外，在进行竣工图的更改时，还要注意保证设计的一致性、合理性和可行性。

.

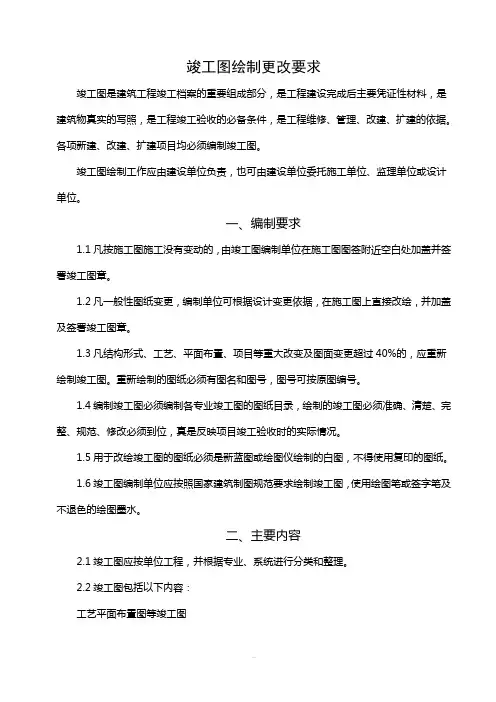

-- 竣工图绘制更改要求

竣工图是建筑工程竣工档案的重要组成部分，是工程建设完成后主要凭证性材料，是建筑物真实的写照，是工程竣工验收的必备条件，是工程维修、管理、改建、扩建的依据。各项新建、改建、扩建项目均必须编制竣工图。

竣工图绘制工作应由建设单位负责，也可由建设单位委托施工单位、监理单位或设计单位。

一、编制要求

1.1凡按施工图施工没有变动的，由竣工图编制单位在施工图图签附近空白处加盖并签署竣工图章。

1.2凡一般性图纸变更，编制单位可根据设计变更依据，在施工图上直接改绘，并加盖及签署竣工图章。

1.3凡结构形式、工艺、平面布置、项目等重大改变及图面变更超过40%的，应重新绘制竣工图。重新绘制的图纸必须有图名和图号，图号可按原图编号。

1.4编制竣工图必须编制各专业竣工图的图纸目录，绘制的竣工图必须准确、清楚、完整、规范、修改必须到位，真是反映项目竣工验收时的实际情况。

1.5用于改绘竣工图的图纸必须是新蓝图或绘图仪绘制的白图，不得使用复印的图纸。

1.6竣工图编制单位应按照国家建筑制图规范要求绘制竣工图，使用绘图笔或签字笔及不退色的绘图墨水。

二、主要内容

2.1竣工图应按单位工程，并根据专业、系统进行分类和整理。

2.2竣工图包括以下内容：

工艺平面布置图等竣工图 .

-- 建筑竣工图、幕墙竣工图

结构竣工图，钢结构竣工图

建筑给水、排水与采暖竣工图

燃气竣工图

建筑电气竣工图

智能建筑竣工图（综合布线、保安监控、电视天线、火灾报警、气体灭火等）

通风空调竣工图

地上部分的道路、绿化、庭院照明、喷泉、喷灌等竣工图

地下部分的各种市政、电力、电信管线等竣工图

三、竣工图类型及绘制

3.1竣工图的类型：

1利用施工蓝图改绘的竣工图；

2在二底图上修改的竣工图；

3重新绘制的竣工图；

4用CAD绘制的竣工图。

3.2竣工图绘制要求

1利用施工蓝图改绘的竣工图

在施工蓝图上一般采用杠（划）改、叉改法，局部修改可以圈出更改部位，在原图空白处绘出更改内容，所有更改处都必须引划索引线并注明更改依据。
