一、施工准备阶段。

在进行水泵安装之前，要做好充分的准备工作。首先，需要根据具体的工程需求和设计要求，确定所需水泵的型号、规格等参数，并采购质量可靠的水泵及相关配件。同时，准备好安装所需的工具，如扳手、螺丝刀、千斤顶等。此外，还需对安装场地进行清理和规划，确保有足够的空间进行安装操作，并保证场地的平整和稳固。

二、基础处理阶段。

基础处理是水泵安装的重要前提。需要对安装水泵的基础进行检查和处理，确保其承载能力满足要求。如果基础存在不平整或缺陷，要及时进行修整和加固。对于需要固定安装的水泵，要按照设计要求在基础上预埋地脚螺栓或制作地脚基础。在进行基础处理的过程中，还要注意做好基础的防潮、防锈等保护措施。

三、设备就位阶段。

将水泵小心地吊运至安装位置，在吊运过程中要确保设备的安全，避免碰撞和损坏。将水泵放置在基础上，并通过调整千斤顶等工具，使水泵的中心线与基础中心线对齐，保证水泵安装的水平度和垂直度符合要求。对于大型水泵，可能还需要进行精确的找平找正工作，使用水准仪等专业工具进行测量和调整。

四、管道连接阶段。 根据水泵的进出口管径和设计要求，选择合适的管道及配件。将管道与水泵进行连接，连接时要确保接口的严密性，避免出现渗漏现象。使用合适的密封材料和连接方式，如法兰连接、螺纹连接等。同时，要注意管道的布置和走向，避免出现管道扭曲、弯折等不合理情况，以保证水流畅通。在连接过程中，还需按照要求安装必要的阀门、过滤器等附件，以满足系统的运行需求。

五、电气连接阶段。

根据水泵的功率和电压要求，进行电气线路的铺设和连接。确保电气线路的安全性和可靠性，正确连接电源线、控制线等。安装必要的电气保护装置，如漏电保护器、过载保护器等。对电气系统进行调试和检测，确保水泵能够正常启动和运行，各项电气参数符合要求。

六、调试运行阶段。

在完成水泵的安装和连接后，进行调试运行工作。首先，检查各部件的连接是否牢固，管道是否通畅，电气系统是否正常。然后，开启水泵进行试运行，观察水泵的运行状态，包括流量、压力、噪音、振动等参数。如果发现问题，及时进行调整和修复。在调试运行过程中，要逐步增加负荷，使水泵逐渐达到正常工作状态。

七、收尾工作阶段。

调试运行合格后，对安装现场进行清理，整理工具和材料。对水泵及周边设备进行必要的防护和保养，如涂漆、防锈等。填写安装调试记录和相关文档，为后续的维护和管理提供依据。最后，与相关人员进行交接和培训，确保他们能够正确操作和维护水泵。

通过以上水泵安装的工艺流程，可以确保水泵安装的质量和性能，为系统的稳定运行提供可靠保障。在实际安装过程中，要严格按照工艺流程进行操作，并注意安全和质量控制，以实现水泵安装的最佳效果。

合集下载

深井泵安装施工方案

深井泵安装施工方案

深井泵安装施工方案

1.工艺流程

2.施工方案

（1）我部已按合同要求, 在深井泵房顶部安装了10t电动葫芦,

用于深井水泵设备就位、吊装。

（2）安装前对土建移交的工作面进行全面的检查。对基础部位进行测量放点, 安装好泵体基础板和地脚螺栓后, 浇筑二期混凝土。

（3）准备和检查深井水泵安装所用工器具及起吊设备、起吊钢丝绳和相关吊具、随设备到货的安装专用工具。

（4）检查深井水泵传动轴直线度、水泵扬水管两端的螺纹（或法兰止口结合面）、泵体内叶轮与壳体无摩擦相撞现象、叶轮在泵壳内轴向窜动（位移）符合厂家要求。

（5）水泵扬水管端面应无损坏、毛刺和锈蚀, 传动轴轴承支架的橡胶轴承无损。

（6）用专用扳手旋出轴承支架。用钢丝刷、扁铲、细锉刀等工具清扫扬水管、管联器、轴承支架、传动轴、联轴器的联接面和螺纹的毛刺、锈和污垢, 螺纹用手可以拧入, 但不应有轴向和径向窜动。传动轴应检查平直度并符合设计要求。

（7）深井泵设备的正式安装: 将滤网安装在工作部件叶轮的下端, 安装滤网前需检查叶轮底端注油孔有无松动, 如有松动需拧紧注油孔后, 再安装滤网。

（8）将短管安装在工作部件叶轮等的上端, 用夹板夹住短管, 用电动葫芦吊起工作部件放入井筒内, 将夹板落在事先放在井口上的二根枕木上, 拆除电动葫芦起吊装置。

（9）用夹板夹住短扬水管的上端将其吊入井内, 将短传动轴通过联轴器与叶轮轴拧紧, 然后将支架部件安放在扬水管法兰凹止口内, 与扬水管的断面紧密接触。

（10）安装联轴器与传动轴（联接时螺纹应涂少量黄油）使两轴端在联轴器的排气孔处接触并紧固, 然后拧紧联轴器, 当扬水管与工作部件的短管对正后用螺栓联接, 将扬水管与泵体联成整体。

（11）当扬水管连接完成后, 先起吊已连接完成的深井泵设备距离井口一定距离, 拆除泵体短管上的夹具, 然后下落设备使短扬水管上的夹板落在事先放在井口上的二根枕木上, 拆除电动葫芦起吊装置。

水泵安装的施工方案(3篇)

水泵安装的施工方案(3篇)

第1篇

一、工程概况

本项目为XX水利工程，工程地点位于XX地区。工程内容包括：新建泵站一座，安装水泵及配套设施。本方案针对水泵安装工程进行编制，主要包括水泵的选型、安装、调试及验收等环节。

二、水泵选型

1. 水泵型号：根据工程需求，选择XX型号水泵，该型号水泵具有高效、节能、可靠等特点。

2. 水泵参数：水泵流量Q为XX m³/h，扬程H为XX m，转速N为XX r/min，功率P为XX kW。

3. 水泵驱动方式：采用电动机驱动，电动机型号为XX。

三、施工准备

1. 施工人员：组织一支专业的水泵安装队伍，包括水泵安装工、电工、焊工等。

2. 施工材料：准备水泵、电动机、电缆、管道、阀门、紧固件等施工材料。

3. 施工设备：准备卷扬机、扳手、电焊机、气泵、压力表等施工设备。

4. 施工场地：确保施工场地平整、宽敞，满足施工要求。

四、水泵安装施工步骤

1. 水泵基础施工

（1）根据水泵基础图纸，开挖基坑，检查基坑尺寸及平整度。

（2）在基坑底部铺设C20混凝土垫层，厚度为XX cm。

（3）安装水泵基础，调整水平度，固定基础。

2. 水泵安装

（1）将水泵及电动机运至施工现场，检查设备外观及参数。

（2）将水泵及电动机放置在基础上，调整水平度。

（3）连接水泵进出口管道，确保管道连接牢固。 （4）安装电缆及电缆支架，确保电缆连接牢固。

（5）安装阀门、紧固件等配件，确保配件安装到位。

3. 电缆敷设

（1）根据水泵位置，规划电缆敷设路径。

（2）敷设电缆，确保电缆连接牢固，无破损。

（3）安装电缆保护套，防止电缆受损。

4. 水泵调试

（1）接通水源，检查水泵运行情况，确保水泵进出口压力正常。

（2）调整水泵转速，使水泵运行在最佳工况。

（3）检查电动机运行情况，确保电动机运行稳定。

5. 水泵验收

（1）检查水泵安装质量，确保安装符合设计要求。

（2）检查水泵运行参数，确保水泵运行稳定。

水泵安装施工工艺

水泵安装施工工艺

(表D.0.2)---绿化(子单位)工程质量竣工验收报告表29804

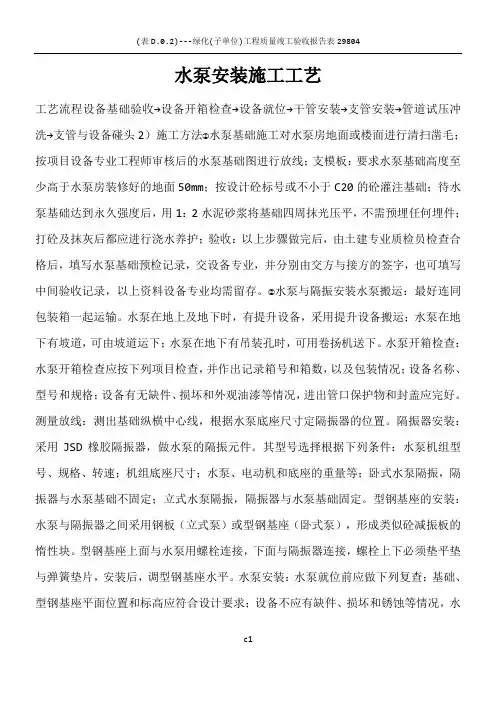

c1 水泵安装施工工艺

工艺流程设备基础验收→设备开箱检查→设备就位→干管安装→支管安装→管道试压冲洗→支管与设备碰头2）施工方法①水泵基础施工对水泵房地面或楼面进行清扫凿毛；按项目设备专业工程师审核后的水泵基础图进行放线；支模板：要求水泵基础高度至少高于水泵房装修好的地面50mm；按设计砼标号或不小于C20的砼灌注基础；待水泵基础达到永久强度后，用1：2水泥砂浆将基础四周抹光压平，不需预埋任何埋件；打砼及抹灰后都应进行浇水养护；验收：以上步骤做完后，由土建专业质检员检查合格后，填写水泵基础预检记录，交设备专业，并分别由交方与接方的签字，也可填写中间验收记录，以上资料设备专业均需留存。②水泵与隔振安装水泵搬运：最好连同包装箱一起运输。水泵在地上及地下时，有提升设备，采用提升设备搬运；水泵在地下有坡道，可由坡道运下；水泵在地下有吊装孔时，可用卷扬机送下。水泵开箱检查：水泵开箱检查应按下列项目检查，并作出记录箱号和箱数，以及包装情况；设备名称、型号和规格；设备有无缺件、损坏和外观油漆等情况，进出管口保护物和封盖应完好。测量放线：测出基础纵横中心线，根据水泵底座尺寸定隔振器的位置。隔振器安装：采用JSD橡胶隔振器，做水泵的隔振元件。其型号选择根据下列条件：水泵机组型号、规格、转速；机组底座尺寸；水泵、电动机和底座的重量等；卧式水泵隔振，隔振器与水泵基础不固定；立式水泵隔振，隔振器与水泵基础固定。型钢基座的安装：水泵与隔振器之间采用钢板（立式泵）或型钢基座（卧式泵），形成类似砼减振板的惰性块。型钢基座上面与水泵用螺栓连接，下面与隔振器连接，螺栓上下必须垫平垫与弹簧垫片，安装后，调型钢基座水平。水泵安装：水泵就位前应做下列复查：基础、型钢基座平面位置和标高应符合设计要求；设备不应有缺件、损坏和锈蚀等情况，水(表D.0.2)---绿化(子单位)工程质量竣工验收报告表29804

水泵安装施工工艺 2

水泵安装施工工艺 2

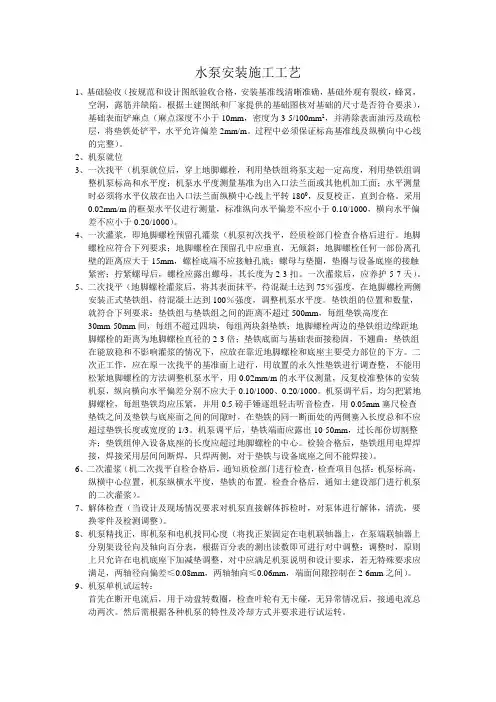

水泵安装施工工艺

1、基础验收（按规范和设计图纸验收合格，安装基准线清晰准确，基础外观有裂纹，蜂窝，空洞，露筋并缺陷。根据土建图纸和厂家提供的基础图核对基础的尺寸是否符合要求），基础表面铲麻点（麻点深度不小于10mm，密度为3-5/100mm2，并清除表面油污及疏松层，将垫铁处铲平，水平允许偏差2mm/m。过程中必须保证标高基准线及纵横向中心线的完整）。

2、机泵就位

3、一次找平（机泵就位后，穿上地脚螺栓，利用垫铁组将泵支起一定高度，利用垫铁组调整机泵标高和水平度；机泵水平度测量基准为出入口法兰面或其他机加工面；水平测量时必须将水平仪放在出入口法兰面纵横中心线上平转1800，反复校正，直到合格。采用0.02mm/m的框架水平仪进行测量，标准纵向水平偏差不应小于0.10/1000，横向水平偏差不应小于0.20/1000）。

4、一次灌浆，即地脚螺栓预留孔灌浆（机泵初次找平，经质检部门检查合格后进行。地脚螺栓应符合下列要求；地脚螺栓在预留孔中应垂直，无倾斜；地脚螺栓任何一部份离孔壁的距离应大于15mm，螺栓底端不应接触孔底；螺母与垫圈，垫圈与设备底座的接触紧密；拧紧螺母后，螺栓应露出螺母，其长度为2-3扣。一次灌浆后，应养护5-7天）。

5、二次找平（地脚螺栓灌浆后，将其表面抹平，待混凝土达到75％强度，在地脚螺栓两侧安装正式垫铁组，待混凝土达到100％强度，调整机泵水平度。垫铁组的位置和数量，就符合下列要求：垫铁组与垫铁组之间的距离不超过500mm，每组垫铁高度在30mm-50mm间，每组不超过四块，每组两块斜垫铁；地脚螺栓两边的垫铁组边缘距地脚螺栓的距离为地脚螺栓直径的2-3倍；垫铁底面与基础表面接稳固，不翘曲；垫铁组在能放稳和不影响灌浆的情况下，应放在靠近地脚螺栓和底座主要受力部位的下方。二次正工作，应在原一次找平的基准面上进行，用放置的永久性垫铁进行调查整，不能用松紧地脚螺栓的方法调整机泵水平，用0.02mm/m的水平仪测量，反复校准整体的安装机泵，纵向横向水平偏差分别不应大于0.10/1000、0.20/1000。机泵调平后，均匀把紧地脚螺栓，每组垫铁均应压紧，并用0.5磅手锤逐组轻击听音检查，用0.05mm塞尺检查垫铁之间及垫铁与底座面之间的间隙时，在垫铁的同一断面处的两侧塞入长度总和不应超过垫铁长度或宽度的1/3。机泵调平后，垫铁端面应露出10-50mm，过长部份切割整齐；垫铁组伸入设备底座的长度应超过地脚螺栓的中心。检验合格后，垫铁组用电焊焊接，焊接采用层间间断焊，只焊两侧，对于垫铁与设备底座之间不能焊接）。
