三相变压器的参数测定

实验目的：测定三相变压器的各种参数，包括自耦变比、相间电压和相间反电势等。

实验原理及理论依据：

1.自耦变比（K）的测定：

自耦变压器是一种特殊的变压器，它的原边绕组和副边绕组共用部分线圈，其自耦变比可通过以下公式计算：

K=U1/U2

其中U1为原边（主绕组）电压，U2为副边（副绕组）电压。

2.相间电压（U12、U23、U31）的测定：

U12=U2-U1

U23=U3-U2

U31=U1-U3

其中U1、U2和U3分别为三相电压的幅值。

3.相间反电势（E12、E23、E31）的测定：

E12=K*U12

E23=K*U23

E31=K*U31

其中E12、E23和E31分别为相间反电势的幅值。实验步骤：

1.连接实验电路，将三相变压器的原边绕组接入三相交流电源，副边绕组接入负载电阻。

2.测量原边和副边的电压，记录U1和U2的数值。

3.计算自耦变比K，使用公式K=U1/U2

4.根据测量的U1和U2计算相间电压U12、U23和U31，使用上述公式计算。

5.根据自耦变比K和相间电压U12、U23和U31计算相间反电势E12、E23和E31，使用上述公式计算。

6.记录实验数据，并使用所得参数进行计算和分析。

实验注意事项：

1.在进行电压测量时，要保证电源和测量仪器的接线正确，并注意安全操作。

2.实验中的负载电阻要根据实际需要选取合适的数值，以保证实验的准确性。

3.实验中的电压应该为有效值。

实验结果与讨论：

通过上述步骤，我们可以得到三相变压器的自耦变比K、相间电压U12、U23和U31，以及相间反电势E12、E23和E31的数值。

根据实验数据，我们可以计算并验证变压器的性能是否符合设计要求。结论：

通过本次实验，我们成功地测定了三相变压器的自耦变比、相间电压和相间反电势等参数，并使用这些参数进行了分析和计算。实验结果对于电力系统中三相变压器的运行和维护具有重要参考意义。

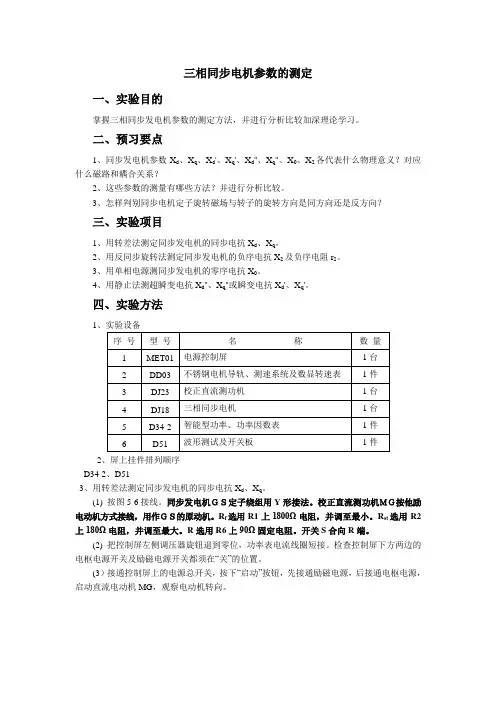

三相同步电机参数的测定

一、实验目的

掌握三相同步发电机参数的测定方法，并进行分析比较加深理论学习。

二、预习要点

1、同步发电机参数Xd、Xq、Xd'、Xq'、Xd''、Xq''、X0、X2各代表什么物理意义？对应什么磁路和耦合关系？

2、这些参数的测量有哪些方法？并进行分析比较。

3、怎样判别同步电机定子旋转磁场与转子的旋转方向是同方向还是反方向？

三、实验项目

1、用转差法测定同步发电机的同步电抗Xd、Xq。

2、用反同步旋转法测定同步发电机的负序电抗X2及负序电阻r2。

3、用单相电源测同步发电机的零序电抗X0。

4、用静止法测超瞬变电抗Xd''、Xq''或瞬变电抗Xd'、Xq'。

四、实验方法

1、实验设备

序号型号名称数量

1 MET01 电源控制屏 1台

2 DD03 不锈钢电机导轨、测速系统及数显转速表 1件

3 DJ23 校正直流测功机 1台

4 DJ18 三相同步电机 1台

5 D34-2 智能型功率、功率因数表 1件

6 D51 波形测试及开关板 1件

2、屏上挂件排列顺序

D34-2、D51

3、用转差法测定同步发电机的同步电抗Xd、Xq。

(1) 按图5-6接线。同步发电机ＧＳ定子绕组用Y形接法。校正直流测功机ＭＧ按他励电动机方式接线，用作ＧＳ的原动机。Rf选用R1上1800Ω电阻，并调至最小。Rst选用R2上180Ω电阻，并调至最大。R选用R6上90Ω固定电阻。开关S合向R端。

(2) 把控制屏左侧调压器旋钮退到零位，功率表电流线圈短接。检查控制屏下方两边的电枢电源开关及励磁电源开关都须在“关”的位置。

(3）接通控制屏上的电源总开关，按下“启动”按钮，先接通励磁电源，后接通电枢电源，启动直流电动机MG，观察电动机转向。

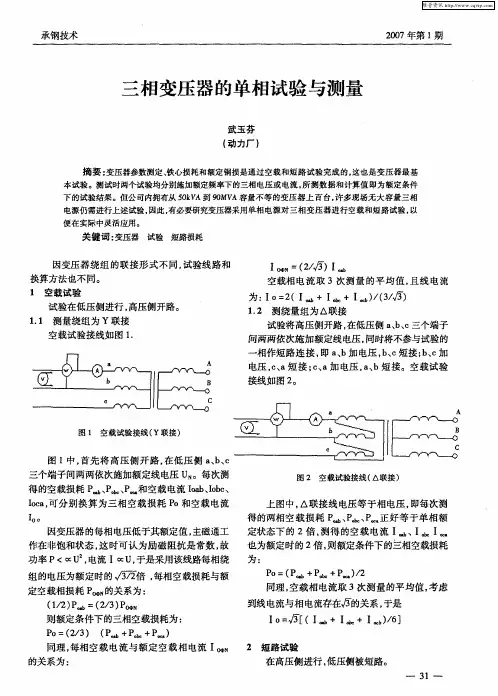

三相变压器的单相试验与测量

承钢技术　２００７年第１期　三相变压器的单相试验与测量　武玉芬　（动力厂）　摘要：变压器参数测定、铁心损耗和额定铜损是通过空载和短路试验完成的，这也是变压器最基　本试验。测试时两个试验均分别施加额定频率下的三相电压或电流，所测数据和计算值即为额定条件　下的试验结果。但公司内拥有从５０ｋＶＡ到９０ＭＶＡ容量不等的变压器上百台，许多现场无大容量三相　电源仍需进行上述试验，因此，有必要研究变压器采用单相电源对三相变压器进行空载和短路试验，以　便在实际中灵活应用。　关键词：变压器试验短路损耗　因变压器绕组的联接形式不同，试验线路和　换算方法也不同。　１空载试验　试验在低压侧进行，高压侧开路。　１．１测量绕组为Ｙ联接　空载试验接线如图１．　Ａ　图１空载试验接线（Ｙ联接）　图１中，首先将高压侧开路，在低压侧ａ、ｂ、ｅ　三个端子间两两依次施加额定线电压Ｕ　。每次测　得的空载损耗ＰｏＩｂ、Ｐ０ｂｃ、Ｐ　和空载电流ｌｏａｂ、ｌｏｂｅ、　ｌｏｃａ，可分别换算为三相空载损耗Ｐ０和空载电流　Ｉｏ。　因变压器的每相电压低于其额定值，主磁通工　作在非饱和状态，这时可认为励磁阻抗是常数，故　功率Ｐ＜。ｃＵ　，电流Ｉ。ｃＵ，于是采用该线路每相绕　组的电压为额定时的　／２倍，每相空载损耗与额　定空载相损耗Ｐ∞　的关系为：　（１／２）Ｐｏ－ｂ＝（２／３）Ｐ∞Ｎ　则额定条件下的三相空载损耗为：　Ｐｏ＝（２／３）　（Ｐ。Ｉｂ＋Ｐ。ｂｃ＋ＰｏｃＩ）　同理，每相空载电流与额定空载相电流Ｉ∞　的关系为：　Ｉ∞Ｎ＝（２／　）Ｉ　ｏ－ｂ　空载相电流取３次测量的平均值，且线电流　为：１　０＝２（Ｉ　ｏ－ｂ＋Ｉ　ｏｂｃ＋Ｉ神）／（３／，／３）　１．２测绕量组为△联接　试验将高压侧开路，在低压侧ａ，ｂ、ｅ三个端子　间两两依次施加额定线电压，同时将不参与试验的　一相作短路连接，即ａ、ｂ加电压，ｂ、ｃ短接；ｂ、ｃ加　电压，ｃ、ａ短接；ｃ、ａ加电压，ａ、ｂ短接。空载试验　接线如图２。　Ａ　图２空载试验接线（△联接）　上图中，△联接线电压等于相电压，即每次测　得的两相空载损耗Ｐｏ－ｂ、Ｐ　、Ｐ　。正好等于单相额　定状态下的２倍，测得的空载电流Ｉ　ｏＩｂ、Ｉ　Ｉ　也为额定时的２倍，则额定条件下的三相空载损耗　为：　Ｐｏ＝（Ｐ。Ｉｂ＋Ｐ。ｂｃ＋ＰｏｃＩ）／２　同理，空载相电流取３次测量的平均值，考虑　到线电流与相电流存在　的关系，于是　１　０＝√ｓ［（Ｉ　ｏｌｂ＋Ｉ　ｏｋ＋Ｉ　ｂ）／６］　２短路试验　在高压侧进行，低压侧被短路。　一

三相变压器实验报告

引言：

三相变压器是电力系统中常见的重要设备，它能够将高电压变换为低电压或低电压变换为高电压，用于电能传输和配电系统中。本次实验旨在通过实际操作，了解三相变压器的基本原理、结构和工作特性。

一、实验目的：

1. 学习三相变压器的基本原理和结构；

2. 掌握三相变压器的连接方法；

3. 理解三相变压器的工作特性和性能参数。

二、实验仪器和材料：

1. 三相变压器：包括三相高压绕组、三相低压绕组和铁芯；

2. 电源：提供实验所需的电能；

3. 电压表和电流表：测量电压和电流的值；

4. 开关：用于控制电路的通断。

三、实验步骤：

1. 连接电路：将三相高压绕组与电源相连，三相低压绕组与负载相连；

2. 调整电压：通过调整电源的输出电压，使得三相高压绕组的输入电压达到预定值； 3. 测量电流：使用电流表测量三相低压绕组的电流值；

4. 测量电压：使用电压表分别测量三相高压绕组和三相低压绕组的电压值；

5. 记录数据：记录实验中测得的电流和电压值；

6. 分析结果：根据实验数据，计算并分析三相变压器的转换效率、损耗和电压降等参数。

四、实验结果与分析：

根据实验数据，我们计算得到了三相变压器的转换效率、损耗和电压降等参数。通过分析这些参数，我们可以评估三相变压器的性能和工作状态。

五、实验结论：

通过本次实验，我们深入了解了三相变压器的基本原理、结构和工作特性。实验结果表明，三相变压器具有较高的转换效率，能够满足电能传输和配电系统的要求。

六、实验心得：

通过本次实验，我对三相变压器有了更深入的认识。实际操作使我更加直观地理解了三相变压器的工作原理和性能。同时，我也学会了正确使用电压表和电流表进行测量，提高了实验操作的准确性和安全性。

总结：三相变压器是电力系统中不可或缺的设备，通过本次实验，我们深入了解了它的基本原理、结构和工作特性。掌握三相变压器的连接方法和测量技巧对于电力工程师和相关专业人员来说至关重要。通过实践操作，我们对三相变压器有了更深入的认识，为今后的学习和工作打下了坚实的基础。
