变压器参数的测定
1、变压器空载试验，在⾼压侧做和在低压侧做进⾏⽐较，下列各物理量是否相同（不等时指出哪⼀侧⼤），空载电流实际值，空载损耗实际值，铁⼼主磁通。2、⼀台单相变压器低压侧加100V，⾼压侧开路，测得；当⾼压侧加400V，低压侧开路，测得 A， W。
3、⼀台单相变压器，⾼压侧短路，当10V电压加在低压侧，测得；当低压侧短路，⾼压侧加电压，输⼊电流为5A时，外加电压V， W。
4、⼀台单相变压器进⾏空载实验，在⾼压侧加额定电压测量或在低压侧加额定电压测量，所测得的空载功率。
（A）不相等，且相差较⼤；
（B）折算后相等；
（C）相等；5、变压器短路电压u k的⼤⼩与有关。
（A）电源电压；（B）电源频率；（C）铁⼼材质；（D）负载⼤⼩。6、为什么变压器的空载功率可以近似看成铁耗，⽽短路功率近似看成铜耗
7、变压器空载实验⼀般在哪侧进⾏将电源加在低压侧或⾼压侧所测得的空载电
流、空载电流百分值、空载功率及算得的励磁阻抗是否相等如实验时电源电压不加到额定值，问能否将测得的空载电流和空载功率换算到对应于额定电压时的值为什么8、变压器短路实验⼀般在哪侧进⾏将电源加在低压侧或⾼压侧所测得的短路电
压、短路电压百分值、短路功率及算得的短路阻抗是否相等如实验时电源电压不加到额定值，将对短路实验应测的和应求的哪些量有影响哪些量⽆影响如何将⾮额定电流时测得的换算到对应于额定电流时的值1、低压侧较⾼压侧时⼤相等相等
2、 20
3、40 40
4、（C）
5、（B）
6、答：
7、答：从安全的⾓度考虑，空载实验⼀般希望在低压侧进⾏。将电源加在或⾼压侧所测得
的空载功率空载电流百分值相等，⽽空载电流不等，励磁阻抗不等
。如在实验时，电源电压不加到额定值，不能将测得的空载电流和空载功率换算到对应于额定电压时的值，因为空载时与呈⾮线形关系。8、答：从仪表量程选择的⾓度考虑，短路试验⼀般希望在⾼压侧进⾏（⾼压侧额定电流下）。
将电源加在⾼压侧或低压侧所测得的短路电压百分值、短路功率相等，⽽短路电压不等，短路阻抗不等。如在实验时，电流达不到额定值，对短路电压、短路电压百分值有影响，⽽对短路阻抗⽆影响。因短路实验时与成线形关系，可⽤下式将⾮额定电流时测得、换算到对应于额定电流时的值
.

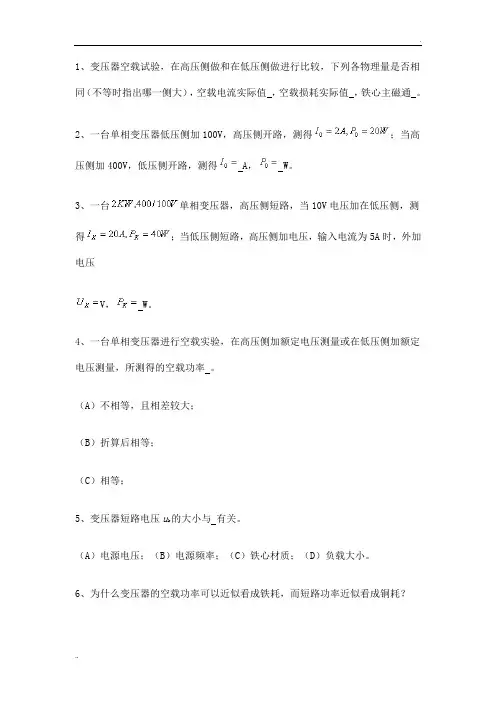

.. 1、变压器空载试验，在高压侧做和在低压侧做进行比较，下列各物理量是否相同（不等时指出哪一侧大），空载电流实际值 ，空载损耗实际值 ，铁心主磁通 。
2、一台单相变压器低压侧加100V，高压侧开路，测得；当高压侧加400V，低压侧开路，测得 A， W。
3、一台单相变压器，高压侧短路，当10V电压加在低压侧，测得；当低压侧短路，高压侧加电压，输入电流为5A时，外加电压
V， W。
4、一台单相变压器进行空载实验，在高压侧加额定电压测量或在低压侧加额定电压测量，所测得的空载功率 。
（A）不相等，且相差较大；
（B）折算后相等；
（C）相等；
5、变压器短路电压uk的大小与 有关。
（A）电源电压；（B）电源频率；（C）铁心材质；（D）负载大小。
6、为什么变压器的空载功率可以近似看成铁耗，而短路功率近似看成铜耗？ .
.. 7、变压器空载实验一般在哪侧进行？将电源加在低压侧或高压侧所测得的空载电流、空载电流百分值、空载功率及算得的励磁阻抗是否相等？如实验时电源电压不加到额定值，问能否将测得的空载电流和空载功率换算到对应于额定电压时的值？为什么？
8、 变压器短路实验一般在哪侧进行？将电源加在低压侧或高压侧所测得的短路电压、短路电压百分值、短路功率及算得的短路阻抗是否相等？如实验时电源电压不加到额定值，将对短路实验应测的和应求的哪些量有影响？哪些量无影响？如何将非额定电流时测得的换算到对应于额定电流时的值？
1、低压侧较高压侧时大 相等 相等
2、0.5 20
3、40 40
4、（C）
5、（B）
6、答：
7、答：从安全的角度考虑，空载实验一般希望在低压侧进行。将电源加在或高压侧所测得的空载功率空载电流百分值相等，而空载电流不等，励磁阻抗不等。如在实验时，电源电压不加到额定值，不能将测得的空载电流和空载功率换算到对应于额定电压时的值，因为空载时与呈非线形关系。
8、答：从仪表量程选择的角度考虑，短路试验一般希望在高压侧进行（高压侧额定电流下）。将电源加在高压侧或低压侧所测得的短路电压百分值、短路功率相等，而短路电压.
- 1 -
单相变压器实验设计方案
系别：工学院
专业：智能检测
姓名：***
学号：**********
- 2 - 单相变压器实验
一、实验目的
1、通过空载试验确定单相变压器的励磁阻抗、励磁电阻和励磁电抗参数。
2、通过短路试验确定单相变压器的短路阻抗、短路电阻和短路电抗参数。
二、实验线路
单相变压器的空载试验和短路试验的接线图分别为图一、图二，功率表的内部等效结构如图三。
图一 单相变压器空载试验
图二 单相变压器短路试验
- 3 -
图三 功率表内部等效结构图
三、实验内容
1、 测定变比
接线如图一所示，电源经调压器Ty接至低压绕组，高压绕组开路，合上电源闸刀K，将低压绕组外加电压，并逐渐调节Ty，当调至额定电压UN的50%附近时，测量低压绕组电压Uax及高压绕组电压UAX。调节调压器，增大UN，记录三组数据填入表一中。
表一 测变比数据
序号 UAX ( V ) Uax ( V ) 变比K=UaxUAX
2、空载实验
接线如图一所示，电源频率为工频，波形为正弦波，空载实验一般在低压侧进行，即：低压绕组(ax)上施加电压，高压绕组(AX)开路，变压器空载电流Io =
( 2.5～10%)IN，据此选择电流表及功率表电流线圈的量程。变压器空载运行的功率因素甚低，一般在0.2以下，应选用低功率因素瓦特表测量功率，以减小测
- 4 - 量误差。
变压器接通电源前必须将调压器输出电压调至最小位置，以避免合闸时，电流表功率电流线圈被冲击电流所损坏，合上电源开关K后，调节变压器从0.5UN到1.2UN，测量空载电压Uo，空载电流Io，空载功率Po，读取数据6～7组，记录到表二中。
电机学实验报告
——三相变压器的参数测定
姓名：张 *
学号： **********
同组者：刘扬，刘东昌
实验四 三相变压器的参数测定实验
一、实验目的
1．熟练掌握测取变压器参数的实验和计算方法。
2．巩固用瓦特表测量三相功率的方法。
二、实验内容
1．选择实验时的仪表和设备，并能正确接线和使用.
2．空载实验 测取空载特性、和三条曲线。
3．负载损耗实验（短路实验） 测取短路特性三条曲线。
三、实验操作步骤

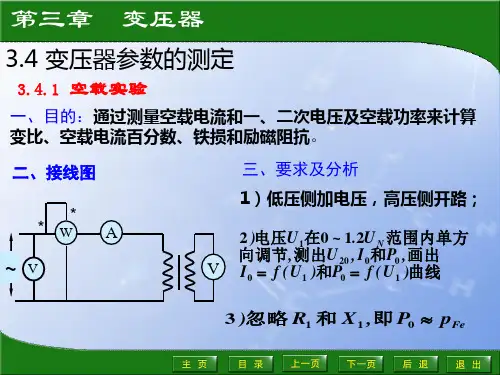

1．空载实验
实验线路如图4-3，将低压侧经调压器和开关接至电源，高压侧开路。
接线无误后，调压器输出调零，闭合S1和S2，调节调压器使输出电压为低压测额定电压，记录该组数据于表4-2中，然后逐次改变电压，在（1.2～0.5）的范围内测量三相空载电压、电流及功率，共测取7～9组数据，记录于表4-2中。
图4-3 三相变压器空载实验接线图
3．负载损耗实验（又叫短路实验）
变压器低压侧用较粗导线短路，高压侧通以低电压。
按图4-4接线无误后，将调压器输出端可靠地调至零位。闭合开关S1和S2，监视电流表指示，微微增加调压器输出电压，使电流达到高压侧额定值，缓慢调节调压器输出电压，使短路电流在（1.1～0.5）的范围内，测量三相输入电流、三相功率和三相电压，共记录5～7组数据，填入表4-3中。
图4-4 三相变压器负载损耗实验接线图
四、实验报告:
1．分析被试变压器的空载特性。
（1）计算表4-2中各组数据的、和标么值
表4-2 空载实验数据 （低压侧）
序记 录 数 据 计 算 数 据 号 Uab Ubc
Uca Ia Ib Ic PⅠ PⅡ U0 I0 U0* I0* P0 cosф0
1 264.0. 263.5 264.9 1.16 0.77 1.22 239.1 -182 264.1 1.05 1.197 0.267 28.55 0.1029
