屋面虹吸雨水排水系统施工方案剖析

水利建设　建材发展导向２０１２年３月　

浅析房屋面虹吸雨水排水系统施工　

方承勇　

（浙江省长城建设集团股份有限公司）　

摘要：相比传统重力雨水排水，虹吸雨水排水系统采用新设计、新技术、新工艺、新的排水系统及管材，不仅提高了建筑用地利用率，还对布置紧凑的　

空冷厂地提供了更大的设备及地下管线设计布置空间。本文着重从虹吸雨水排水系统的施工过程进行全方面的阐述。　

关键词：虹吸雨水排水：雨水斗；ＨＤＰＥ管；悬吊系统；热溶焊接　

ｌ虹吸式屋面雨水排水系统原理及特点　

虹吸式屋面雨水排水系统是一种按虹吸满管压力流原理设计、可有　

效控制雨水流速和压力的屋面排水系统。用于虹吸式屋面雨水排水系统　

的雨水斗，它具有气水分离、防涡流等功能，当斗前水位稳定达到设计水　

深时，系统内形成虹吸满管压力流。虹吸式屋面雨水排水系统一般由虹　

吸式雨水斗、管材（连接管、悬吊管、立管、排出管）、管件、固定件组成。它　

具有用材省、水平管道不需设坡度、安装空间小等优点，特别适用于工业　

建筑的大型屋面。　

２施工工艺　

２．１施工流程　

放线一管道预制一雨水斗安装一管道安装一检验及调整一试验及　

验收。　

２．２施工方案及技术措施　

２．２．１管道安装基本要求　

（１）管道旌工应符合下列要求：　

①施工前做好材料、机具的检查工作，保证正常施工。　

②保证施工场地及施工用电、用水、材料贮放场地等临时施工设施　

能满足施工需要。　

③施工技术人员应掌握施工相应技术及理论，包括ＨＤＰＥ管材、管　

件的主要物理力学性能和连接技术等，并对安装工人进行培训上岗。　

④管道安装施工前应进行图纸交底，熟悉建设项目的建筑结构，和　

其他相关专业根据施工前的配合协调情况，按图施工，如根据现场实际　

情况需要方案变更时，应先做好设计变更再按其施工。　

⑤做好成品保护准备工作，对在安装期间和验收前的管道系统（含　

雨水斗）敞口处应随时封堵，防止建筑垃圾等杂物进入管道系统。　

⑥管材、管件等主材在安装前进行检查清理工作，做到管材、管件外　

２０１　８年第０７期Ｒｅｌｅｖａｎｔ　ｂｕｓｉｎｅｓｓ　

屋面雨水虹吸排水系统施工常见问题及解决方法　

邹渊　

（上海晶誉建设管理咨询有限公司上海２００４３４）　

摘要：屋面雨水虹吸排水已经得到了广泛的应用，但在设计及施工过程中还是经常会遇到质量、安全等相　关问题。本文结合工程应用，对虹吸式雨水排水系统在施工过程中出现的问题进行总结，并提出解决办法，为此项　

排水技术的实施和运用提供参考。　

关键词：分区排水重力式排水虹吸式排水　中图分类号：ＴＵ７４５．５　文献标识码：Ｂ　文章编号：１００２－３６０７（２０１８）０７－００６２－０３　

目前我国屋面雨水排水系统多采　

用重力式雨水排水系统。重力式排水　

系统受其水力特性的限制，造成排水　

立管多，管径偏大，排水能力偏小，　对于大面积工业厂房及公共建筑屋面　

排水系统．此种弊端更突出。据相关　

资料介绍，近年来虹吸式屋面雨水排　水系统在欧美各国得到发展，此雨水　

系统对应我国《建筑给水排水设计规　

范》（ＧＢ５００１５—２００３）中的压力　流雨水系统。工业厂房、库房、公共　

建筑等大型屋面的建筑形式。采用虹　

吸式雨水排水系统更具科学性和先进　性。在屋面雨水排水系统中，虹吸式　

屋面排水系统正在获得越来越广泛的　应用。其作为密闭的内排水系统与传　

统的重力流排水系统相比。在技术　

上、经济上都有明显的优势。　在以往的施工过程中，由于对　

虹吸式雨水排水施工不规范而导致工　

程在质量、安全、造价甚至工期等方　

面存在诸多问题，造成多项不合格事　

项。本文结合工程应用情况，针对虹　吸式雨水排水系统在施工过程中经　常出现的问题进行总结，并提出解决　

办法。　

ｌ案例工程概况　

某工程位于上海市徐汇区田林　

路上。西侧临城市河道（上澳塘港），　

南侧临重要城市道路田林路，东侧临　城市次要道路宜州路。项目占地面积　

２４，６２９　３ｍ　。总建筑面积６０，１４０ｍ　，　

其中地上建筑面积４４，４４０ｍ　，地下　建筑面积１　５，７００ｍ　。建筑高度裙房　

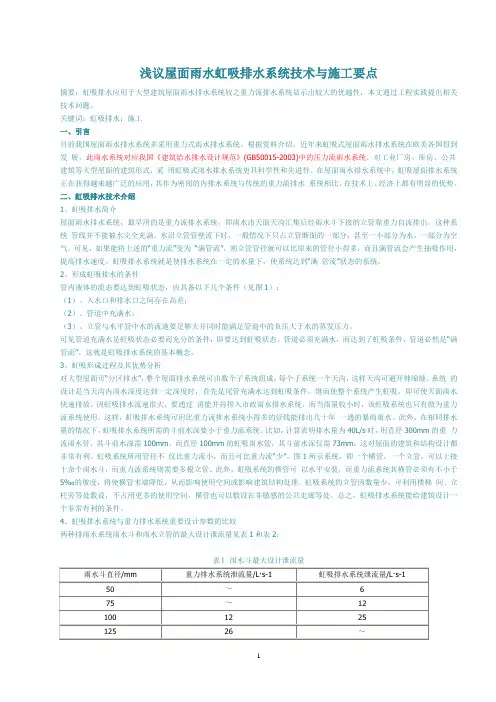

1 浅议屋面雨水虹吸排水系统技术与施工要点

摘要：虹吸排水应用于大型建筑屋面雨水排水系统较之重力流排水系统显示出较大的优越性，本文通过工程实践提出相关技术问题。

关键词：虹吸排水；施工

一、引言

目前我国屋面雨水排水系统多采用重力式雨水排水系统。根据资料介绍，近年来虹吸式屋面雨水排水系统在欧美各国得到发 展。此雨水系统对应我国《建筑给水排水设计规范》(GB50015-2003)中的压力流雨水系统。对工业厂房、库房、公共建筑等大型屋面的建筑形式，采 用虹吸式雨水排水系统更具科学性和先进性。在屋面雨水排水系统中，虹吸屋面排水系统正在获得越来越广泛的应用，其作为密闭的内排水系统与传统的重力流排水 系统相比，在技术上、经济上都有明显的优势。

二、虹吸排水技术介绍

1、虹吸排水简介

屋面雨水排水系统，最早用的是重力流排水系统，即雨水由天面天沟汇集后经雨水斗下接的立管靠重力自流排出。这种系统 管线并不能被水完全充满。水沿立管管壁流下时，一般情况下只占立管断面的一部分，甚至一小部分为水，一部分为空气。可见，如果能将上述的“重力流”变为 “满管流”，则立管管径就可以比原来的管径小得多，而且满管流会产生抽吸作用，提高排水速度。虹吸排水系统就是使排水系统在一定的水量下，使系统达到“满 管流”状态的系统。

2、形成虹吸排水的条件

管内液体的流态要达到虹吸状态，应具备以下几个条件（见图1）：

（1）、入水口和排水口之间存在高差；

（2）、管道中充满水；

（3）、立管与水平管中水的流速要足够大并同时能满足管道中的负压大于水的蒸发压力。

可见管道充满水是虹吸状态必要而充分的条件，即要达到虹吸状态，管道必须充满水，而达到了虹吸条件，管道必然是“满管流”。这就是虹吸排水系统的基本概念。

3、虹吸形成过程及其优势分析

对大型屋面可“分区排水”，整个屋面排水系统可由数个子系统组成，每个子系统一个天沟，这样天沟可避开伸缩缝。系统 的设计是当天沟内雨水深度达到一定深度时，首先是尾管充满水达到虹吸条件，继而使整个系统产生虹吸，即可使天面雨水快速排放。因虹吸排水流速很大，要通过 消能井再排入市政雨水排水系统。而当雨量较小时，该虹吸系统也只有做为重力流系统使用。这样，虹吸排水系统可用比重力流排水系统小得多的管线能排出几十年 一遇的暴雨雨水。此外，在相同排水量的情况下，虹吸排水系统所需的斗前水深要小于重力流系统。比如，计算表明排水量为40L/s时，用直径300mm的重 力流雨水管，其斗前水深需100mm，而直径100mm的虹吸雨水管，其斗前水深仅需73mm，这对屋面的建筑和结构设计都非常有利。虹吸系统所用管径不 仅比重力流小，而且可比重力流“少”。图1所示系统，即一个横管，一个立管，可以上接十余个雨水斗，而重力流系统则需要多根立管。此外，虹吸系统的横管可 以水平安装，而重力流系统其横管必须有不小于5‰的坡度，将使横管末端降低，从而影响使用空间或影响建筑结构处理。虹吸系统的立管因数量少，可利用楼梯 间、立柱旁等处敷设，不占用更多的使用空间，横管也可以敷设在非敏感的公共走廊等处。总之，虹吸排水系统能给建筑设计一个非常有利的条件。

大面积屋面虹吸排水系统施工工法

大面积屋面虹吸排水系统施工工法

一、前言大面积屋面虹吸排水系统是一种先进且高效的屋面排水系统，它利用虹吸原理，能够实现大面积屋面的快速排水，提高屋面的防水性能。本文将对大面积屋面虹吸排水系统的工法特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析以及工程实例进行详细介绍。

二、工法特点大面积屋面虹吸排水系统具有以下几个特点：1. 虹吸原理：利用虹吸原理进行排水，无需使用电力或机械设备，高效且能耗极低。2. 快速排水：能够在短时间内排水，避免因积水造成的屋面损坏和漏水问题。3. 适应性强：适用于各种类型的屋面，包括平屋面和斜屋面，无论屋面面积大小均可施工。4. 结构简单：施工过程简单，施工工具和材料易获取，便于操作和维护。

三、适应范围大面积屋面虹吸排水系统适用于各种建筑物，如办公楼、商业中心、工厂、仓库、住宅等。无论是新建建筑还是既有建筑，都可以采用该工法进行施工。

四、工艺原理大面积屋面虹吸排水系统的工艺原理基于虹吸原理。该系统包括一个汇水槽和一个虹吸管道。当下雨水进入汇水槽时，汇水槽内的水位上升。通过设计合理的汇水槽形状和尺寸，当水位上升到一定高度时，虹吸管道内形成负压效应，使得雨水被快速抽走，实现排水。工程中，为了稳定虹吸效果，通常设置多个汇水槽和虹吸管道，并通过合理的管道连接和倾斜度来控制排水速度。

五、施工工艺大面积屋面虹吸排水系统的施工工艺包括以下几个阶段：1. 设计和准备：根据实际需求进行系统设计，并准备所需材料和机具设备。2. 屋面处理：对屋面进行清洁和修复，确保屋面平整且无裂缝，以便顺利施工。3. 汇水槽安装：根据设计图纸进行汇水槽的安装，并确保与屋面紧密连接，无渗漏点。4. 虹吸管道安装：按照设计要求进行虹吸管道的布置和连接，保证虹吸效果的稳定和可靠。5. 防水层施工：在汇水槽和虹吸管道上覆盖防水材料，确保屋面的防水性能。6. 系统测试和调试：完成施工后，进行系统测试和调试，检查排水效果是否符合设计要求。
