虹吸式排水屋面施工方案

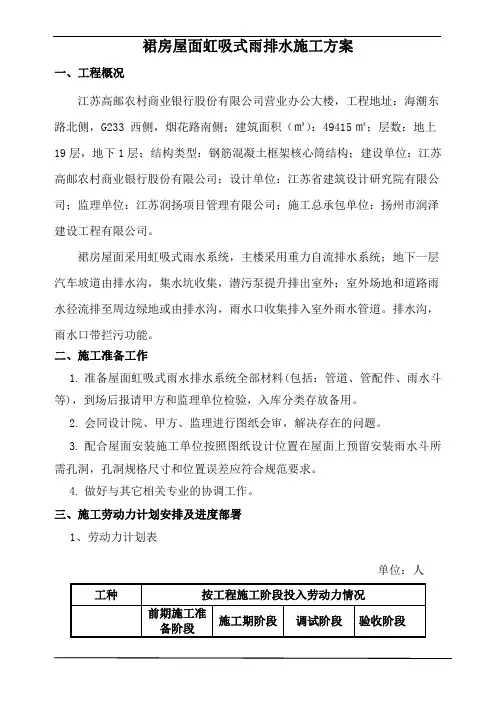

裙房屋面虹吸式雨排水施工方案

一、工程概况

江苏高邮农村商业银行股份有限公司营业办公大楼，工程地址：海潮东路北侧，G233 西侧，烟花路南侧；建筑面积（㎡）：49415㎡；层数：地上19层，地下1层；结构类型：钢筋混凝土框架核心筒结构；建设单位：江苏高邮农村商业银行股份有限公司；设计单位：江苏省建筑设计研究院有限公司；监理单位：江苏润扬项目管理有限公司；施工总承包单位：扬州市润泽建设工程有限公司。

裙房屋面采用虹吸式雨水系统，主楼采用重力自流排水系统；地下一层汽车坡道由排水沟，集水坑收集，潜污泵提升排出室外；室外场地和道路雨水径流排至周边绿地或由排水沟，雨水口收集排入室外雨水管道。排水沟，雨水口带拦污功能。

二、施工准备工作

1. 准备屋面虹吸式雨水排水系统全部材料(包括：管道、管配件、雨水斗等)，到场后报请甲方和监理单位检验，入库分类存放备用。

2. 会同设计院、甲方、监理进行图纸会审，解决存在的问题。

3. 配合屋面安装施工单位按照图纸设计位置在屋面上预留安装雨水斗所需孔洞，孔洞规格尺寸和位置误差应符合规范要求。

4. 做好与其它相关专业的协调工作。

三、施工劳动力计划安排及进度部署

1、劳动力计划表

单位：人

工种 按工程施工阶段投入劳动力情况

前期施工准备阶段 施工期阶段 调试阶段 验收阶段

管道工 1 3 2 2

电工 1 1 1 1

电焊工 1 1 1 1

普工 1 4 2 2

三、拟投入的主要施工机械设备表

序号 设备名称 型号

规格 数量

产地 制造

年份 额定功率

（KW） 生产

能力 备注

1 管道切割机 Y100L-2 1 中国 2016 2.2KW 完好

2 电 锤 TE-16 2 中国 2017 2 KW 完好

3 角向磨光机 BS-100 2 中国 2017 1.5 KW 完好

4 交流电焊机 ZX1-315 1 中国 2017 11KW,220V 完好

屋面虹吸排水施工技术交底书

工程名称：通达公司新建厂房及配套工程 编号：

工程部位 组装车间 交底日期 2014年3月20日

施工单位 中铁四局机电公司通达新建厂房项目部 分项工程名称 厂区地面

交底内容：

一．工程概况

通达公司新建厂房项目组装车间厂区及办公室屋面采用虹吸排水，组装车间屋面汇水面积为4450㎡，共设5套虹吸雨水系统，工务车间屋面汇水面积为5727㎡，共设置6套虹吸雨水系统。

二．施工准备

⒈技术准备：

施工前首先熟悉图纸，掌握收集施工图纸所涉及的图集，施工规范，施工工艺，以及验收规范。

⒉材料检验：

⑴高密度聚乙烯（HDPE）管的管材、管件应符合下列要求：

①管材和管件应采用不低于PE80等级的高密度聚乙烯（HDPE）原材料制造；

②管材的纵向回缩率不应大于3％；

③管材和管件的内外表面应光滑平整，壁厚应均匀、无划痕，外壁颜色应为黑色，且最有抗紫外线的能力。管材外壁应标注供应厂名称、产品型号、尺寸、生产日期、原材料型号、产品标准等；

④管材端品必须平整，且端面应垂直于管材的轴线；

⑤管材和管件之间的连接应采用热熔对焊连接或电熔连接，管道与雨水斗的连接应采用电熔连接。 工程部位 组装车间 交底日期 2014年3月20日

施工单位 中铁四局机电公司通达新建厂房项目部 分项工程名称 厂区地面

⑥用于虹吸式屋面雨水排水系统的管材除承受正压外，还应能承受负压。管材供应厂应提供管材耐正压和负压的检测报告，并进行评价。

⑵固定件

①管道安装时应设置固定件。固定件必须能承受满流管道的重量和高速水流所产生的作用力。对高密度聚乙烯（HDPE）管道系统，固定件还应能承受管道热胀冷缩时产生的轴向应力。

②固定件应根据各管件按不同管径和要求设置，位置应准确，埋设应平整，与管道接触应紧密，且不得损伤管道表面。

③对采用高密度聚乙烯（HDPE）管道的虹吸式屋面雨水排水系统中的固定件，应采用与系统管材配套的专用管道固定系统。

1

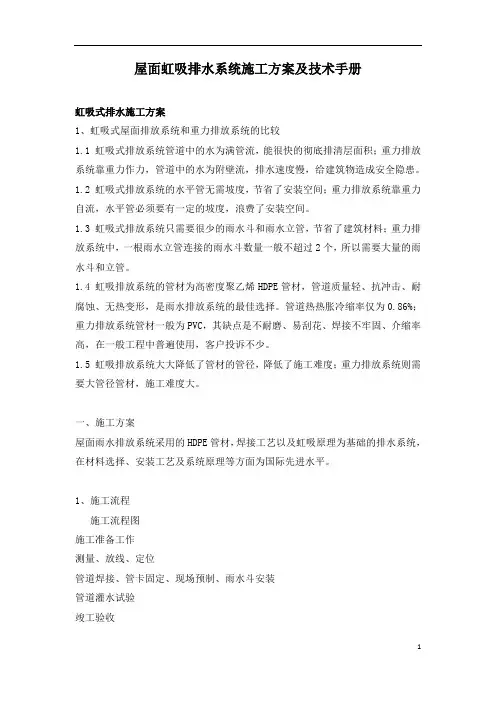

屋面虹吸排水系统施工方案及技术手册

虹吸式排水施工方案

1、虹吸式屋面排放系统和重力排放系统的比较

1.1 虹吸式排放系统管道中的水为满管流，能很快的彻底排清层面积；重力排放系统靠重力作力，管道中的水为附壁流，排水速度慢，给建筑物造成安全隐患。

1.2 虹吸式排放系统的水平管无需坡度，节省了安装空间；重力排放系统靠重力自流，水平管必须要有一定的坡度，浪费了安装空间。

1.3 虹吸式排放系统只需要很少的雨水斗和雨水立管，节省了建筑材料；重力排放系统中，一根雨水立管连接的雨水斗数量一般不超过2个，所以需要大量的雨水斗和立管。

1.4 虹吸排放系统的管材为高密度聚乙烯HDPE管材，管道质量轻、抗冲击、耐腐蚀、无热变形，是雨水排放系统的最佳选择。管道热热胀冷缩率仅为0.86%；重力排放系统管材一般为PVC，其缺点是不耐磨、易刮花、焊接不牢固、介缩率高，在一般工程中普遍使用，客户投诉不少。

1.5 虹吸排放系统大大降低了管材的管径，降低了施工难度；重力排放系统则需要大管径管材，施工难度大。

一、施工方案

屋面雨水排放系统采用的HDPE管材，焊接工艺以及虹吸原理为基础的排水系统，在材料选择、安装工艺及系统原理等方面为国际先进水平。

1、施工流程

施工流程图

施工准备工作

测量、放线、定位

管道焊接、管卡固定、现场预制、雨水斗安装

管道灌水试验

竣工验收

1

2、施工前准备工作

2.1 人员组织配备充足和操作人员，成立专门的项目部施工管理。

2.2 挑选素质优良，具有虹吸式雨水排放系统安装经验的工人参加项目部工作，并在上岗前接爱应用工程师的技术培训。

2.3 认真研读工图纸，与设计师及工程师紧密配合，施工方案考虑周全。

2.4 搭建临时设施，安排好材料及机械的合理堆放。

2.5 安排好有关仪器、机具、辅助材料的进场。

2.6 对施工人员强化工程质量和安全文明施工等方面的督导。

2.7 支架电焊等工艺操作人员必须持证上岗。
