温度采集电路工作原理

t型热电偶采集电路

摘要：

1.引言

2.t型热电偶的原理

3.t型热电偶采集电路的设计

4.电路的工作原理

5.应用领域

6.结论

正文：

1.引言

t型热电偶采集电路是一种将温度变化转换为电信号的装置，广泛应用于各种温度监测和控制系统。作为一种性能可靠、响应速度快、测量范围广的传感器，t型热电偶在工业、医疗、科研等领域发挥着重要作用。

2.t型热电偶的原理

t型热电偶是由两种不同材料的导线组成，一种是正极，另一种是负极。当温度发生变化时，两种导线之间产生热电势差，从而产生电流。这种电流与温度变化成正比，可以通过测量电流来确定温度。

3.t型热电偶采集电路的设计

t型热电偶采集电路主要包括热电偶、桥式电路、放大器、滤波器、A/D转换器和微处理器等组件。其中，桥式电路用于消除环境温度对测量结果的影响，放大器用于放大热电势信号，滤波器用于去除噪声，A/D转换器用于将模拟信号转换为数字信号，微处理器用于处理和显示数据。

4.电路的工作原理

当t型热电偶受到温度变化时，产生热电势差，经过桥式电路消除环境温度影响后，热电势差信号被放大器放大。滤波器用于去除放大后的信号中的噪声，得到干净的信号。然后，A/D转换器将模拟信号转换为数字信号，微处理器对数字信号进行处理，最终显示出温度值。

5.应用领域

t型热电偶采集电路广泛应用于各种温度监测和控制系统，如工业生产过程中的温度控制、医疗设备中的体温监测、实验室中的温度测量等。此外，在航空航天、新能源、环保等领域也有着广泛的应用。

6.结论

t型热电偶采集电路是一种将温度变化转换为电信号的装置，具有性能可靠、响应速度快、测量范围广等优点。通过巧妙地设计电路，可以有效地消除环境温度对测量结果的影响，提高测量精度。

温度采集模块工作原理

温度采集模块的工作原理是基于热传导原理。当温度采集模块与被测对象接触时，模块内部的温度传感器会感知被测对象的温度，并将其转换为电信号。

温度传感器通常使用热敏电阻、热电偶或半导体材料来感知温度变化。这些传感器材料的电阻或电势随温度的变化而变化。温度采集模块通过电路将传感器感知到的温度变化转换为与温度成正比的电信号。

温度采集模块还可以通过内部的模数转换器将模拟信号转换为数字信号。数字信号可以通过通信接口（如I2C或SPI）传输到微处理器或其他设备进行数据处理和存储。

温度采集模块通常还包括校准电路，用于校准传感器的输出，以提高测量的精度和准确性。校准电路可以根据环境条件和特定的应用需求进行调整。

总而言之，温度采集模块通过内部的温度传感器感知被测对象的温度，将其转换为电信号，并进一步转换为数字信号。这样可以实现温度的准确测量和数据采集。

温度采集电路工作原理

温度采集电路是一种用于测量和记录温度的电子设备。它通常由传感器、信号调理电路和数据处理单元组成。

传感器是温度采集电路的核心部件，用于将温度信号转换成电信号。常见的温度传感器有热电偶、热敏电阻和半导体温度传感器等。热电偶利用两个不同金属之间的热电感应效应，产生一个与温度相关的微弱电压；热敏电阻则是根据材料电阻随温度变化的特性，通过测量电阻值来反映温度变化；半导体温度传感器则利用半导体材料的温度敏感特性，输出与温度成正比的电压或电流信号。这些传感器的选择取决于应用场景的要求，如测量范围、精度和响应时间等。

信号调理电路是为了将传感器输出的微弱电信号放大、滤波和线性化，以便更好地适应后续的数据处理。其中，放大电路用于放大传感器输出信号的幅度，以提高信号与噪声的比值，从而提高测量精度；滤波电路则用于滤除噪声和干扰，以确保测量结果的准确性；线性化电路则用于将传感器输出的非线性信号转换成线性信号，以便于后续数据处理。

数据处理单元是温度采集电路的最后一部分，它负责将信号转换成数字信号，并进行数据处理和存储。其中，信号转换模块将模拟信号转换成数字信号，通常采用模数转换器（ADC）来完成；数据处理模块负责对数字信号进行滤波、线性化和校准等处理，以获得准确的温度数值；存储模块用于存储温度数据，可以是内部存储或外部存储器。

温度采集电路的工作原理可以简单概括为：传感器将温度信号转换成电信号，并通过信号调理电路进行放大、滤波和线性化处理，然后经过信号转换模块转换成数字信号，最后经过数据处理模块进行数据处理和存储。通过这样的工作原理，温度采集电路能够准确地测量和记录温度，满足不同应用场景的需求。

总结起来，温度采集电路的工作原理包括三个关键部分：传感器、信号调理电路和数据处理单元。传感器将温度信号转换成电信号，信号调理电路对电信号进行放大、滤波和线性化处理，数据处理单元将信号转换成数字信号，并进行数据处理和存储。这样的工作原理使得温度采集电路能够准确地测量和记录温度，为温度监测和控制提供了可靠的技术支持。

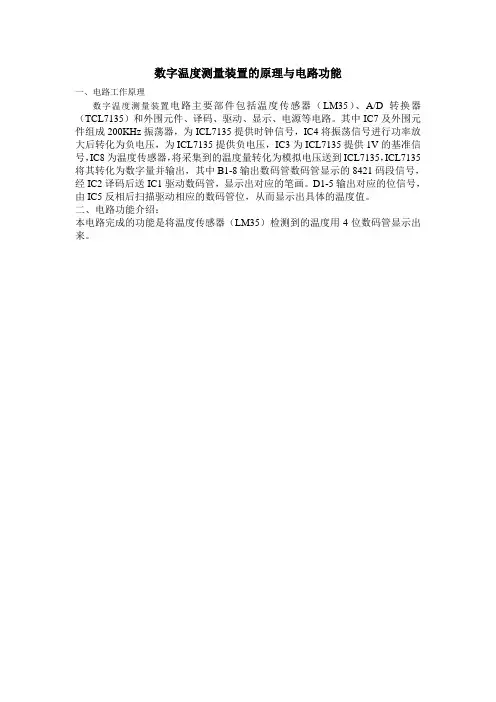

数字温度测量装置的原理与电路功能

一、电路工作原理

数字温度测量装置电路主要部件包括温度传感器（LM35）、A/D转换器（TCL7135）和外围元件、译码、驱动、显示、电源等电路。其中IC7及外围元件组成200KHz振荡器，为ICL7135提供时钟信号，IC4将振荡信号进行功率放大后转化为负电压，为ICL7135提供负电压，IC3为ICL7135提供1V的基准信号，IC8为温度传感器，将采集到的温度量转化为模拟电压送到ICL7135，ICL7135将其转化为数字量并输出，其中B1-8输出数码管数码管显示的8421码段信号，经IC2译码后送IC1驱动数码管，显示出对应的笔画。D1-5输出对应的位信号，由IC5反相后扫描驱动相应的数码管位，从而显示出具体的温度值。

二、电路功能介绍：

本电路完成的功能是将温度传感器（LM35）检测到的温度用4位数码管显示出来。
