空调工作原理及电路控制详解

近年来，我国空调器产业的发展十分迅猛，2000年我国空调行业的生产规模便已经发展到1800万台左右，2003年度我国家用空调器行业的总生产能力已超过4000万台，2004年度这一数据已经扩大到了5500万台。目前，中国的空调器产量已占世界总产量的3/5左右，中国已成为名副其实的空调器制造大国，也正在逐渐成为全球空调器生产基地。在过去的五年中，中国空调器行业的工业总产值和销售收入都经历了持续的增长，其中2001年度、2003年度和2004年度的增长尤为显着。

此外，近年来，百户城市居民家庭的空调器拥有量每年都有显着提高。空调拥有量在各地区差异较大。随着国内市场的扩大, 中国的空调器出口也在连年迅速增长，空调器出口额占家电产品出口总额的份额也在不断提高。2002年度、2003年度和2004年度我国空调产品的出口保持了十分强劲的增长势头，其中2003年度国内空调企业的出口额首次突破千万台大关，超过了1400台。2004年度国内空调器企业的出口量更是超过了2300万台，与国内销量形成了齐头并进的格局。这篇文章的主要目的是希望能够大力推动SPMC65系列芯片的应用，并根据国家标准验证其性能，走进国内各家电生产厂家。

1 空调工作原理

（1）制冷原理

图 1-1空调制冷原理

空调制冷原理如图 1?1所示，空调工作时，制冷系统内的低压、低温制冷剂蒸汽被压缩机吸入，经压缩为高压、高温的过热蒸汽后排至冷凝器；同时室外侧风扇吸入的室外空气流经冷凝器，带走制冷剂放出的热量，使高压、高温的制冷剂蒸汽凝结为高压液体。高压液体经过节流毛细管降压降温流入蒸发器，并在相应的低压下蒸发，吸取周围热量；同时室内侧风扇使室内空气不断进入蒸发器的肋片间进行热交换，并将放热后的变冷的气体送向室内。如此，室内外空气不断循环流动，达到降低温度的目的。

（2）制热原理

图 1-2空调制热原理

空调热泵制热是利用制冷系统的压缩冷凝热来加热室内空气的，如图 1?2所示。低压、低温制冷剂液体在蒸发器内蒸发吸热，而高温高压制冷剂气体在冷凝器内放热冷凝。热泵制热时通过四通阀来改变制冷剂的循环方向，使原来制冷工作时做为蒸发器的室内盘管变成制热时的蒸发器，这样制冷系统在室外吸热，室内放热，实现制热的目的。

精品文档

. 基于DSP的三相SPWM变频电源的设计

变频电源作为电源系统的重要组成部分，其性能的优劣直接关系到整个系统的安全和可靠性指标。现代变频电源以低功耗、高效率、电路简洁等显著优点而备受青睐。变频电源的整个电路由交流-直流-交流-滤波等部分构成，输出电压和电流波形均为纯正的正弦波，且频率和幅度在一定范围内可调。

本文实现了基于TMS320F28335的变频电源数字控制系统的设计，通过有效利用TMS320F28335丰富的片上硬件资源，实现了SPWM的不规则采样，并采用PID算法使系统产生高品质的正弦波，具有运算速度快、精度高、灵活性好、系统扩展能力强等优点。

系统总体介绍

根据结构不同，变频电源可分为直接变频电源与间接变频电源两大类。本文所研究的变频电源采用间接变频结构即交-直-交变换过程。首先通过单相全桥整流电路完成交-直变换，然后在DSP控制下把直流电源转换成三相SPWM波形供给后级滤波电路，形成标准的正弦波。变频系统控制器采用TI公司推出的业界首款浮点数字信号控制器TMS320F28335，它具有150MHz高速处理能力，具备32位浮点处理单元，单指令周期32位累加运算，可满足应用对于更快代码开发与集成高级控制器的浮点处理器性能的要求。与上一代领先的数字信号处理器相比，最新的F2833x浮点控制器不仅可将性能平均提升50%，还具有精度更高、简化软件开发、兼容定点C28x TM控制器软件的特点。系统总体框图如图1所示。

图1 系统总体框图

（1）整流滤波模块：对电网输入的交流电进行整流滤波，为变换器提供波纹较小的直流电压。

（2）三相桥式逆变器模块：把直流电压变换成交流电。其中功率级采用智能型IPM功率模块，具有电路简单、可靠性高等特点。

（3）LC滤波模块：滤除干扰和无用信号，使输出信号为标准正弦波。

（4）控制电路模块：检测输出电压、电流信号后，按照一定的控制算法和控制策略产生SPWM控制信号，去控制IPM开关管的通断从而保持输出电压稳定，同时通过SPI接口完成对输入电压信号、电流信号的程控调理。捕获单元完成对输出信号的测频。

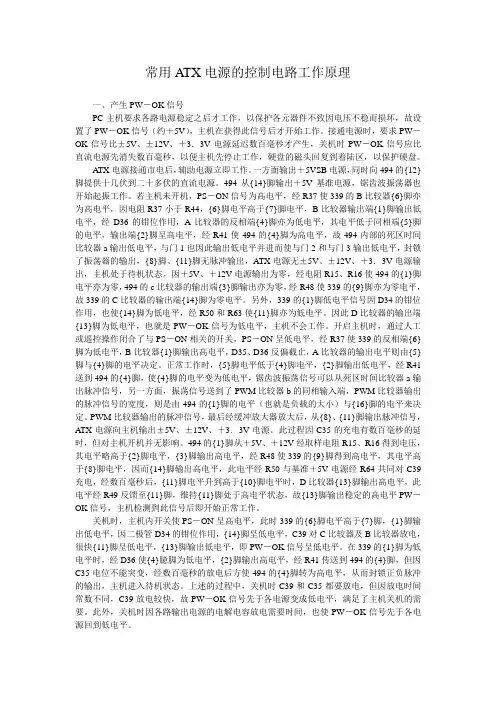

常用ATX电源的控制电路工作原理

一、产生PW－OK信号

PC主机要求各路电源稳定之后才工作，以保护各元器件不致因电压不稳而损坏，故设置了PW－OK信号（约＋5V），主机在获得此信号后才开始工作。接通电源时，要求PW－OK信号比±5V、±12V、＋3．3V电源延迟数百毫秒才产生，关机时PW－OK信号应比直流电源先消失数百毫秒，以便主机先停止工作，硬盘的磁头回复到着陆区，以保护硬盘。

ATX电源接通市电后，辅助电源立即工作。一方面输出＋5VSB电源，同时向494的{12}脚提供十几伏到二十多伏的直流电源。494从{14}脚输出＋5V基准电源，锯齿波振荡器也开始起振工作。若主机未开机，PS－ON信号为高电平，经R37使339的B比较器{6}脚亦为高电平，因电阻R37小于R44，{6}脚电平高于{7}脚电平，B比较器输出端{1}脚输出低电平，经D36的钳位作用，A比较器的反相端{4}脚亦为低电平，其电平低于同相端{5}脚的电平，输出端{2}脚呈高电平，经R41使494的{4}脚为高电平，故494内部的死区时间比较器a输出低电平，与门1也因此输出低电平并进而使与门2和与门3输出低电平，封锁了振荡器的输出，{8}脚、{11}脚无脉冲输出，ATX电源无±5V、±12V、＋3．3V电源输出，主机处于待机状态。因＋5V、＋12V电源输出为零，经电阻R15、R16使494的{1}脚电平亦为零，494的c比较器的输出端{3}脚输出亦为零，经R48使339的{9}脚亦为零电平，故339的C比较器的输出端{14}脚为零电平。另外，339的{1}脚低电平信号因D34的钳位作用，也使{14}脚为低电平，经R50和R63使{11}脚亦为低电平。因此D比较器的输出端{13}脚为低电平，也就是PW－OK信号为低电平，主机不会工作。开启主机时，通过人工或遥控操作闭合了与PS－ON相关的开关，PS－ON呈低电平，经R37使339的反相端{6}脚为低电平，B比较器{1}脚输出高电平，D35、D36反偏截止，A比较器的输出电平则由{5}脚与{4}脚的电平决定。正常工作时，{5}脚电平低于{4}脚电平，{2}脚输出低电平，经R41送到494的{4}脚，使{4}脚的电平变为低电平，锯齿波振荡信号可以从死区时间比较器a输出脉冲信号，另一方面，振荡信号送到了PWM比较器b的同相输入端，PWM比较器输出的脉冲信号的宽度，则是由494的{1}脚的电平（也就是负载的大小）与{16}脚的电平来决定。PWM比较器输出的脉冲信号，最后经缓冲放大器放大后，从{8}、{11}脚输出脉冲信号，ATX电源向主机输出±5V、±12V、＋3．3V电源。此过程因C35的充电有数百毫秒的延时，但对主机开机并无影响。494的{1}脚从＋5V、＋12V经取样电阻R15、R16得到电压，其电平略高于{2}脚电平，{3}脚输出高电平，经R48使339的{9}脚得到高电平，其电平高于{8}脚电平，因而{14}脚输出高电平，此电平经R50与基准＋5V电源经R64共同对C39充电，经数百毫秒后，{11}脚电平升到高于{10}脚电平时，D比较器{13}脚输出高电平，此电平经R49反馈至{11}脚，维持{11}脚处于高电平状态，故{13}脚输出稳定的高电平PW－OK信号，主机检测到此信号后即开始正常工作。

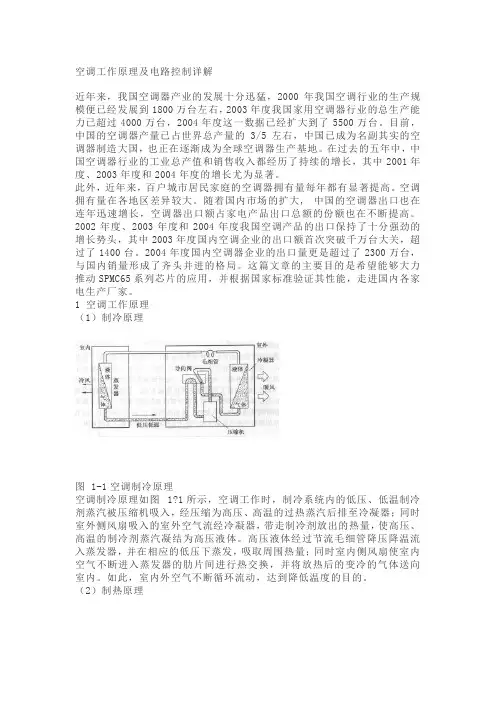

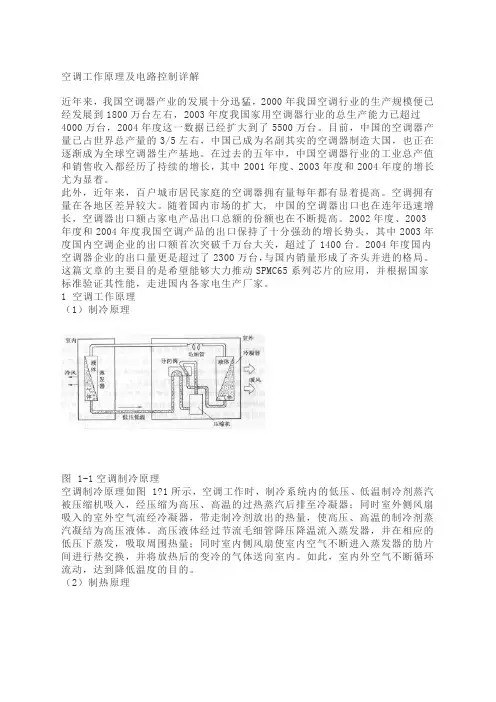

空调工作原理及电路控制详解

近年来，我国空调器产业的发展十分迅猛，2000年我国空调行业的生产规模便已经发展到1800万台左右，2003年度我国家用空调器行业的总生产能力已超过4000万台，2004年度这一数据已经扩大到了5500万台。目前，中国的空调器产量已占世界总产量的3/5左右，中国已成为名副其实的空调器制造大国，也正在逐渐成为全球空调器生产基地。在过去的五年中，中国空调器行业的工业总产值和销售收入都经历了持续的增长，其中2001年度、2003年度和2004年度的增长尤为显著。

此外，近年来，百户城市居民家庭的空调器拥有量每年都有显著提高。空调拥有量在各地区差异较大。随着国内市场的扩大, 中国的空调器出口也在连年迅速增长，空调器出口额占家电产品出口总额的份额也在不断提高。2002年度、2003年度和2004年度我国空调产品的出口保持了十分强劲的增长势头，其中2003年度国内空调企业的出口额首次突破千万台大关，超过了1400台。2004年度国内空调器企业的出口量更是超过了2300万台，与国内销量形成了齐头并进的格局。这篇文章的主要目的是希望能够大力推动SPMC65系列芯片的应用，并根据国家标准验证其性能，走进国内各家电生产厂家。

1 空调工作原理

（1）制冷原理

图 1-1空调制冷原理

空调制冷原理如图 1?1所示，空调工作时，制冷系统内的低压、低温制冷剂蒸汽被压缩机吸入，经压缩为高压、高温的过热蒸汽后排至冷凝器；同时室外侧风扇吸入的室外空气流经冷凝器，带走制冷剂放出的热量，使高压、高温的制冷剂蒸汽凝结为高压液体。高压液体经过节流毛细管降压降温流入蒸发器，并在相应的低压下蒸发，吸取周围热量；同时室内侧风扇使室内空气不断进入蒸发器的肋片间进行热交换，并将放热后的变冷的气体送向室内。如此，室内外空气不断循环流动，达到降低温度的目的。

（2）制热原理

图 1-2空调制热原理

空调热泵制热是利用制冷系统的压缩冷凝热来加热室内空气的，如图 1?2所示。低压、低温制冷剂液体在蒸发器内蒸发吸热，而高温高压制冷剂气体在冷凝器内放热冷凝。热泵制热时通过四通阀来改变制冷剂的循环方向，使原来制冷工作时做为蒸发器的室内盘管变成制热时的蒸发器，这样制冷系统在室外吸热，室内放热，实现制热的目的。
