杭州西尼上行超速保护装置试验方法

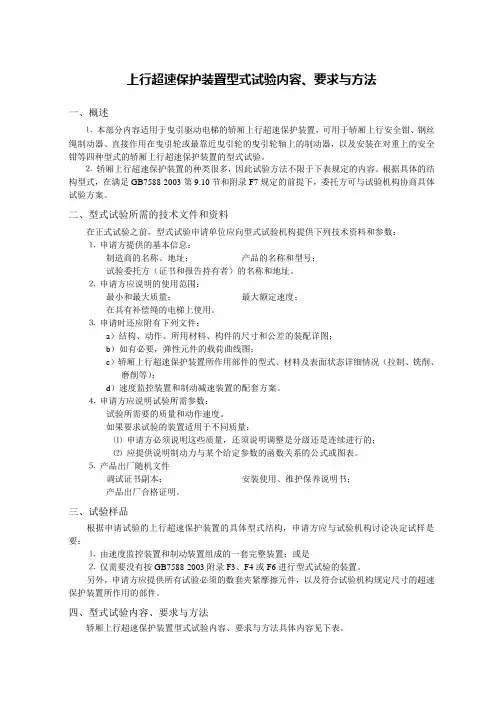

上行超速保护装置型式试验内容、要求与方法

一、概述

⒈ 本部分内容适用于曳引驱动电梯的轿厢上行超速保护装置，可用于轿厢上行安全钳、钢丝绳制动器、直接作用在曳引轮或最靠近曳引轮的曳引轮轴上的制动器，以及安装在对重上的安全钳等四种型式的轿厢上行超速保护装置的型式试验。

⒉ 轿厢上行超速保护装置的种类很多，因此试验方法不限于下表规定的内容。根据具体的结构型式，在满足GB7588-2003第9.10节和附录F7规定的前提下，委托方可与试验机构协商具体试验方案。

二、型式试验所需的技术文件和资料

在正式试验之前，型式试验申请单位应向型式试验机构提供下列技术资料和参数：

⒈ 申请方提供的基本信息：

制造商的名称、地址； 产品的名称和型号；

试验委托方（证书和报告持有者）的名称和地址。

⒉ 申请方应说明的使用范围：

最小和最大质量； 最大额定速度；

在具有补偿绳的电梯上使用。

⒊ 申请时还应附有下列文件：

a）结构、动作、所用材料、构件的尺寸和公差的装配详图；

b）如有必要，弹性元件的载荷曲线图；

c）轿厢上行超速保护装置所作用部件的型式、材料及表面状态详细情况（拉制、铣削、磨削等）；

d）速度监控装置和制动减速装置的配套方案。

⒋ 申请方应说明试验所需参数：

试验所需要的质量和动作速度。

如果要求试验的装置适用于不同质量：

⑴ 申请方必须说明这些质量，还须说明调整是分级还是连续进行的；

⑵ 应提供说明制动力与某个给定参数的函数关系的公式或图表。

⒌ 产品出厂随机文件

调试证书副本； 安装使用、维护保养说明书；

产品出厂合格证明。

三、试验样品

根据申请试验的上行超速保护装置的具体型式结构，申请方应与试验机构讨论决定试样是要：

⒈ 由速度监控装置和制动装置组成的一套完整装置；或是

⒉ 仅需要没有按GB7588-2003附录F3、F4或F6进行型式试验的装置。

上行超速试验方法

嘿，你问上行超速试验方法啊？这事儿可得好好唠唠。

要做上行超速试验呢，首先得准备好各种工具和设备。就像你要去打仗，得先把武器装备准备好一样。比如说，得有专门的测试仪器，能准确地测量电梯的速度啥的。还得有安全防护设备，万一出点啥事儿，能保护好大家。

然后呢，得把电梯调整到合适的状态。不能电梯本来就有毛病，那还咋做试验啊。得检查一下电梯的各个部件，看看是不是都正常。比如说，电梯的门能不能关好啊，电梯的绳子是不是结实啊。

接着，就可以开始试验啦。一般呢，是让电梯从下面往上面开，然后慢慢地加速。就像汽车在高速上加速一样，不过电梯可不能加得太快，不然就危险啦。在加速的过程中，要时刻用测试仪器盯着电梯的速度。看看啥时候速度超过了规定的上限。

要是电梯速度超了，就得看看电梯的安全装置能不能起作用。比如说，电梯的刹车系统能不能及时把电梯停下来。这就像汽车的刹车一样，关键时刻得管用。

我记得有一次，我去一个电梯工厂参观。他们正在做上行超速试验。那个场面可紧张啦。大家都盯着电梯，眼睛都不敢眨一下。当电梯的速度越来越快的时候，我的心都提到嗓子眼了。还好，最后电梯的安全装置起作用了，及时把电梯停了下来。我就想啊，这上行超速试验还真重要。要是没有这个试验，电梯出了问题可就麻烦了。

总之呢，上行超速试验方法就是要准备好工具设备，调整好电梯状态，然后进行加速试验，观察安全装置是否起作用。要是你也对电梯安全感兴趣，就多了解了解上行超速试验吧。肯定能让你对电梯有更深的认识。

电梯上行超速保护装置试验方法

本型号电梯的上行超速保护装置由两部分构成：具有双向动作的安全触点开关的限速器和直接作用于曳引轮轴的制动器。试验其有效性应采用如下步骤：

1. 将轿厢运行到下端站，确认轿厢内空载并用按电子板上的CHCS和DDO按钮，令其亮红灯以取消外呼和门机操作。

2. 用服务器修改驱动器软件参数（路径3-1）Duty Speed、Rated rpm和Nom

Speed（路径3-5）使新的运行速度略大于限速器铭牌标称的电气动作速度或者为额定速度的150%

3. 以修改后的速度向上运行轿厢，应

[1] 限速器开关能被限速器自动触发；

[2] 限速器开关被触发后电梯应能自动停止电力驱动且制动器能将轿厢制动。

4. 用控制柜内的检修装置将电梯设置在ERO模式并压下急停开关，然后复位限速器开关并恢复被修改的软件参数。

5. 恢复急停开关，先后用ERO和服务器召唤两种模式验证电梯可正常运行。验证完毕后可以再次按电子板上的CHCS和DDO按钮，令其红灯灭以恢复外呼和门机操作。

注意：

1. 必须恢复被修改的软件参数后才能将ERO开关转为正常模式，否则极有可能触发安全钳。

2. 提升高度在5米以下的电梯其上行超速保护装置的试验方法请联系您的直接主管。

电梯上行超速保护装置试验方法

本型号电梯的上行超速保护装置由两部分构成：具有双向动作的安全触点开关的限速器和直接作用于曳引轮轴的制动器。试验其有效性应采用如下步骤：

6. 将轿厢运行到下端站，确认轿厢内空载并用按电子板上的CHCS和DDO按钮，令其亮红灯以取消外呼和门机操作。

7. 用服务器修改驱动器软件参数（路径3-1）Duty Speed、Rated rpm和Nom

Speed（路径3-5）使新的运行速度略大于限速器铭牌标称的电气动作速度或者为额定速度的150%

8. 以修改后的速度向上运行轿厢，应

[1] 限速器开关能被限速器自动触发；

上行超速保护装置试验方法

1. 引言

哎，咱们今天聊聊一个挺重要但又不太“上档次”的话题——上行超速保护装置的试验方法。乍一听，感觉有点技术性，但其实呢，这事儿跟我们生活息息相关。想想看，咱们乘坐的电梯、过山车，甚至是地铁，都是在超速保护装置的“庇护”下，才能安全顺畅地运行。行了，废话不多说，咱们就从头说起。

2. 上行超速保护装置的基本原理

2.1 什么是上行超速保护装置？

首先，上行超速保护装置就是在设备运行过程中，确保它不会因为速度过快而出现意外的一个“保护者”。就像家里那只总是喜欢在外面溜达的狗狗，主人一旦喊它，它就乖乖回家。超速保护装置就负责“喊停”，让设备在超速时自动减速或停止，确保安全，真是个好帮手！

2.2 它是怎么工作的？

再说说它的工作原理吧。其实很简单，装置内有一些传感器，就像是耳聪目明的“侦探”，能够实时监测设备的运行速度。当速度超过设定的“红线”时，它就会立刻启动，发出警报，甚至直接切断电源，保证一切正常运行。就好比一位机灵的守门员，看到对方球员要进球了，立马扑过去，绝不让球进！

3. 试验方法

3.1 试验前的准备

那么，怎样来试验这个超速保护装置呢？首先，你得做好准备。就像去打篮球之前，得先热身一样，试验前也得确认设备的状态良好。检查电源、传感器、机械部分，确保它们都是“状态满分”。如果有问题，那就等于上了场却没系鞋带，肯定是摔跤的节奏。

3.2 试验步骤

接下来就是试验步骤了。先启动设备，慢慢让它加速。这里要留意，千万别一开始就来个猛冲，那样容易把保护装置吓坏了。稳稳当当地让速度提升，直到接近设定的上限。等到一切准备就绪，就可以“施展绝技”了！一旦达到超速，保护装置会立刻启动。这个时候，看看它的反应怎么样，是不是像个训练有素的运动员，立刻做出反应。

再进一步，如果你想更精准地测试，可以设置不同的速度参数，看看它在各种情况下的表现。这就像训练一个小孩子，给他设定不同的挑战，看他怎么应对。记得全程监控，记录下每个步骤的反应时间和效果，这可是事关“安全”的大事，不能马虎哦。
