电梯上行超速保护装置的试验方案

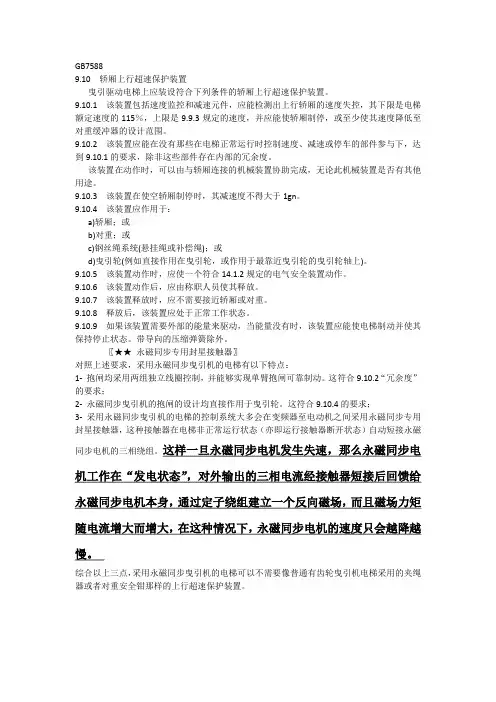

GB7588

9.10 轿厢上行超速保护装置

曳引驱动电梯上应装设符合下列条件的轿厢上行超速保护装置。

9.10.1 该装置包括速度监控和减速元件，应能检测出上行轿厢的速度失控，其下限是电梯额定速度的115％，上限是9.9.3规定的速度，并应能使轿厢制停，或至少使其速度降低至对重缓冲器的设计范围。

9.10.2 该装置应能在没有那些在电梯正常运行时控制速度、减速或停车的部件参与下，达到9.10.1的要求，除非这些部件存在内部的冗余度。

该装置在动作时，可以由与轿厢连接的机械装置协助完成，无论此机械装置是否有其他用途。

9.10.3 该装置在使空轿厢制停时，其减速度不得大于1gn。

9.10.4 该装置应作用于：

a)轿厢；或

b)对重；或

c)钢丝绳系统(悬挂绳或补偿绳)；或

d)曳引轮(例如直接作用在曳引轮，或作用于最靠近曳引轮的曳引轮轴上)。

9.10.5 该装置动作时，应使一个符合14.1.2规定的电气安全装置动作。

9.10.6 该装置动作后，应由称职人员使其释放。

9.10.7 该装置释放时，应不需要接近轿厢或对重。

9.10.8 释放后，该装置应处于正常工作状态。

9.10.9 如果该装置需要外部的能量来驱动，当能量没有时，该装置应能使电梯制动并使其保持停止状态。带导向的压缩弹簧除外。

〖★★永磁同步专用封星接触器〗

对照上述要求，采用永磁同步曳引机的电梯有以下特点：

1- 抱闸均采用两组独立线圈控制，并能够实现单臂抱闸可靠制动。这符合9.10.2“冗余度”的要求；

2- 永磁同步曳引机的抱闸的设计均直接作用于曳引轮。这符合9.10.4的要求；

3- 采用永磁同步曳引机的电梯的控制系统大多会在变频器至电动机之间采用永磁同步专用封星接触器，这种接触器在电梯非正常运行状态（亦即运行接触器断开状态）自动短接永磁同步电机的三相绕组。这样一旦永磁同步电机发生失速，那么永磁同步电机工作在“发电状态”，对外输出的三相电流经接触器短接后回馈给永磁同步电机本身，通过定子绕组建立一个反向磁场，而且磁场力矩随电流增大而增大，在这种情况下，永磁同步电机的速度只会越降越慢。

电梯上行超速保护装置试验方法

本型号电梯的上行超速保护装置由两部分构成：具有双向动作的安全触点开关的限速器和直接作用于曳引轮轴的制动器。试验其有效性应采用如下步骤：

1. 将轿厢运行到下端站，确认轿厢内空载并用按电子板上的CHCS和DDO按钮，令其亮红灯以取消外呼和门机操作。

2. 用服务器修改驱动器软件参数（路径3-1）Duty Speed、Rated rpm和Nom

Speed（路径3-5）使新的运行速度略大于限速器铭牌标称的电气动作速度或者为额定速度的150%

3. 以修改后的速度向上运行轿厢，应

[1] 限速器开关能被限速器自动触发；

[2] 限速器开关被触发后电梯应能自动停止电力驱动且制动器能将轿厢制动。

4. 用控制柜内的检修装置将电梯设置在ERO模式并压下急停开关，然后复位限速器开关并恢复被修改的软件参数。

5. 恢复急停开关，先后用ERO和服务器召唤两种模式验证电梯可正常运行。验证完毕后可以再次按电子板上的CHCS和DDO按钮，令其红灯灭以恢复外呼和门机操作。

注意：

1. 必须恢复被修改的软件参数后才能将ERO开关转为正常模式，否则极有可能触发安全钳。

2. 提升高度在5米以下的电梯其上行超速保护装置的试验方法请联系您的直接主管。

电梯上行超速保护装置试验方法

本型号电梯的上行超速保护装置由两部分构成：具有双向动作的安全触点开关的限速器和直接作用于曳引轮轴的制动器。试验其有效性应采用如下步骤：

6. 将轿厢运行到下端站，确认轿厢内空载并用按电子板上的CHCS和DDO按钮，令其亮红灯以取消外呼和门机操作。

7. 用服务器修改驱动器软件参数（路径3-1）Duty Speed、Rated rpm和Nom

Speed（路径3-5）使新的运行速度略大于限速器铭牌标称的电气动作速度或者为额定速度的150%

8. 以修改后的速度向上运行轿厢，应

[1] 限速器开关能被限速器自动触发；

电梯上行超速保护装置试验方法

1．试验准备：电梯必须空载，轿厢处于最低层站，确认电梯检修运行时，电梯限速器开关动作时，电梯产生急停。

2.电梯上行超速保护装置试验方法:

（1）电梯空载运行至1层；

（2）将电梯处于检修状态；

（3）以检修速度向上运行；

（4）人为动作限速器电器安全开关；

（5）观察曳引机的制动器是否动作轿厢与对重是否停止运行、

（6）试验结束后限速器开关复位；

（7）如果试验不能成功请检查限速器安全开关接线；

3试验注意事项：

（1） 试验时人员不能站在电梯井道内任何位置观察；

（2） 人为动作限速器开关时，轿厢不会制停，应立即采取相应措施(如切断主电源开关或打急停开关)，等故障排除后再实验。

（3） 通过限速器动作开关来实现上行超速保护装置的，其调节部位应有封记，封记不应有移动痕迹。封记移动或动作出现异常的限速器及使用周期达到2年时，应进行限速器动作速度校验。

电梯上行超速保护装置的试验方案

（永磁同步驱动）

一． 试验条件

1. 进行本试验者必须是经过培训的电梯专业人员，试验中必须按照电梯安全操作规范进行试验。

2. 本方法适用于永磁同步电机驱动电梯上行超速保护装置的试验。

3. 被试验电梯应能正常工作，各个安全部件、安全保护装置处于正常工作状态；电梯平衡系数符合规定要求；125%制停试验可靠，上行超速保护装置安装调整完毕到位。

4. 试验时，轿厢内严禁载人。

5. 井道运行距离不足情况下使用速度测试仪测试。

二． 试验步骤

1. 空载轿厢置于底层，关闭电梯门，以检修速度上行，在限速器侧人为触发上行超速动作电气开关，确认主机制动器是否立即抱闸并使电梯可靠制停，制动轮或盘施加制动力的制动器机械部件任意一组若失效，另一组也应能将电梯制停，如果不符合，应调整到位。

2. 空载轿厢置于底层，关闭电梯门，置检修，关闭总电源，观察控制屏内封心接触器是否短接电机相线，手动松开永磁同步主机制动器，电梯将会以极慢速向上滑行，无加速滑行现象。

3. 空载轿厢置于底层，关闭电梯门，登记指令，电梯自动上行，当电梯达到额定速度时，人为触发限速器上行超速保护开关，电梯主机制动器应抱闸制停。如果电梯被制停，则上行超速保护装置动作正常

4.

模拟电梯制动器失效状态：关闭电梯门，登记指令，电梯自动上行，当电梯达到额定速度时，人为将主机制动器维持打开（注意：异常情况必须立即释放制动），人为触发限速器上行超速保护开关，安全开关动作，控制系统将切断电机驱动输出，电梯将减速，最后以缓慢速度滑行，其速度应满足对重缓冲器设计范围，电梯上行超速保护装置动作正常；如果不是，重新调整试验，直至正常动作。

5. 关闭电梯总电源，使限速器复位，试验结束。
