《电工基础》教案

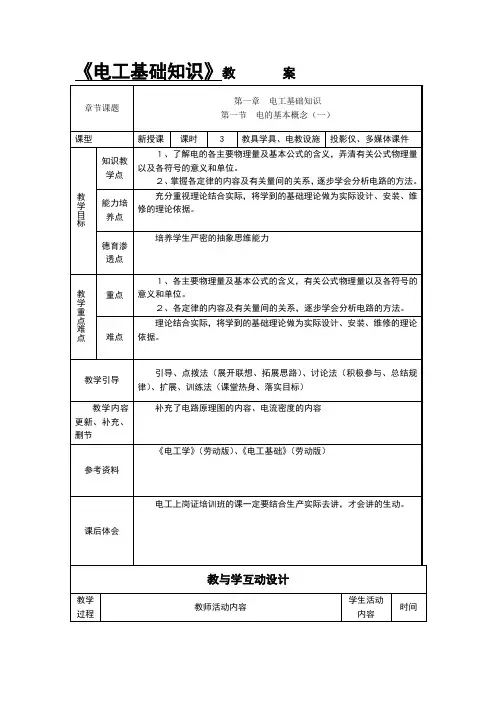

《电工基础知识》教 案

章节课题 第一章 电工基础知识

第一节 电的基本概念（一）

课型 新授课 课时 3 教具学具、电教设施 投影仪、多媒体课件

教学目标 知识教学点 １、了解电的各主要物理量及基本公式的含义，弄清有关公式物理量以及各符号的意义和单位。

２、掌握各定律的内容及有关量间的关系，逐步学会分析电路的方法。

能力培养点 充分重视理论结合实际，将学到的基础理论做为实际设计、安装、维修的理论依据。

德育渗透点 培养学生严密的抽象思维能力

教学重点难点 重点 １、各主要物理量及基本公式的含义，有关公式物理量以及各符号的意义和单位。

２、各定律的内容及有关量间的关系，逐步学会分析电路的方法。

难点 理论结合实际，将学到的基础理论做为实际设计、安装、维修的理论依据。

教学引导 引导、点拨法（展开联想、拓展思路）、讨论法（积极参与、总结规律）、扩展、训练法（课堂热身、落实目标）

教学内容更新、补充、删节 补充了电路原理图的内容、电流密度的内容

参考资料 《电工学》（劳动版）、《电工基础》（劳动版）

课后体会 电工上岗证培训班的课一定要结合生产实际去讲，才会讲的生动。

教与学互动设计

教学过程 教师活动内容 学生活动内容 时间 一、组织教学

二、引入新课

三、讲授新课 点名、稳定学生情绪

一、电路的组成及状态

（一）电路的组成

下面我们先来看一下手电筒电路

电路——电流经过的路径

电流必须在闭合回路中产生，所以一个完整的电路一定是回路。

组成：

电源

负载

控制设备

导线 1、电源

将其他形式的能量转换成电能的装置。

如：火力发电机：热能

水力发电机：水能

风力发电机：风能 转换为电能

核动力发电机：核能

蓄电池：化学能

电源可通过电网络输送、传递、分配。 2、负载

将电能转换成其他形式能量的器件或设备（各种电器）。

中职《电工基础》教案

第一章：电工基础概述

教学目标：

1. 了解电工基础的基本概念和电工元件。

2. 掌握电路的基本定律和电路的基本分析方法。

教学内容：

1. 电工基本概念：电流、电压、电阻、电功率、电能等。

2. 电工元件：电阻、电容、电感、二极管、晶体管等。

3. 电路的基本定律：欧姆定律、基尔霍夫定律、电路的功率定律等。

4. 电路的基本分析方法：节点分析法、回路分析法、叠加原理、戴维南-纳恩定理等。

教学方法：

1. 采用多媒体教学，通过动画和图片等形式直观展示电工元件和电路。

2. 结合实例进行讲解，让学生更好地理解和掌握电工知识。

3. 引导学生进行实验操作，增强实践能力。

教学评价：

1. 课堂提问：了解学生对电工基础知识的掌握情况。

2. 课后作业：巩固学生对电工知识的理解和应用能力。

第二章：直流电路

教学目标：

1. 掌握直流电路的基本概念和分析方法。

2. 学会使用万用表等工具进行直流电路的测量。 教学内容：

1. 直流电路的基本概念：直流电源、直流电阻、直流电流等。

2. 直流电路的分析方法：基尔霍夫定律、欧姆定律等。

3. 直流电路的测量工具：万用表、示波器等。

4. 直流电路的测量方法：电压测量、电流测量、电阻测量等。

教学方法：

1. 结合实物进行讲解，让学生更好地理解和掌握直流电路的知识。

2. 进行实验室实践，让学生亲自动手操作，提高实践能力。

3. 采用案例分析法，让学生解决实际问题，培养学生的分析和解决问题的能力。

教学评价：

1. 课堂提问：了解学生对直流电路的基本概念和分析方法的掌握情况。

2. 实验报告：评价学生在实验室实践中的表现和解决问题的能力。

第三章：交流电路

教学目标：

1. 了解交流电路的基本概念和特点。

2. 掌握交流电路的分析方法和测量技巧。

教学内容：

1. 交流电路的基本概念：交流电源、交流电压、交流电流等。

2. 交流电路的特点：周期性、频率、相位等。

第一章 电路的基本概念和基本定理

第一节 电路和电路模型

目标：掌握电路的作用和构成及电路模型的概念。

1-1手电筒电路

电路和电路模型基本概念

1.电路特点：

电路设备通过各种连接所组成的系统，并提供了电流通过途径。

2. 电路的作用：

图 1-1 电路模型

(1) 实现能量转换和电能传输及分配。

(2) 信号处理和传递。

3． 电路模型：理想电路元件：突出实际电路元件的主要电磁性能，忽略次要因素的元件；把实际电路的本质特征抽象出来所形成的理想化的电路。即为实际电路的电路模型；

例图 1-1 ：最简单的电路——手电筒电路

4 ．电路的构成：电路是由某些电气设备和元器件按一定方式连接组成。

（1）电源：把其他形式的能转换成电能的装置及向电路提供能量的设备，如干电池、蓄电池、发电机等。

（2）负载：把电能转换成为其它能的装置也就是用电器即各种用电设备，如电灯、电动机、电热器等。

（3）导线：把电源和负载连接成闭合回路，常用的是铜导线和铝导线。

（4）控制和保护装置：用来控制电路的通断、保护电路的安全，使电路能够正常工作，如开关，熔断器、继电器等。

第二节、电路的基本物理量

目标：

掌握电路基本物理量的概念、定义及有关表达式；

了解参考方向内涵及各物理量的度量及计算方法。 重点：各物理量定义的深刻了解和记忆。

一：电流、电压及其参考方向

1．电流

(1) 定义：带电粒子的定向运动形成电流，单位时间内通过导体横截面的电量定义为电流强度。

(2) 电流单位：安培 (A) ， 1A ＝ 10³mA ＝ 10^6μA ， 1 kA ＝ 10³ A

(3) 电流方向：规定正电荷运动的方向为电流的实际方向。电流的大小和方向不随时间的变化而变化为直流电，用I表示 ，方向和大小随时间的变化而变化为交流电，用i表示。任意假设的电流流向称为电流的参考方向。

（4）标定：在连接导线上用箭头表示，或用双下标表示。

中职《电工基础》教案

第一章：电工基础知识

1.1 电流、电压和电阻的概念

电流：电荷的定向移动形成电流，单位是安培（A）。

电压：电源推动电荷移动的能力，单位是伏特（V）。

电阻：阻碍电流流动的性质，单位是欧姆（Ω）。

1.2 欧姆定律

欧姆定律公式：U = IR，其中U表示电压，I表示电流，R表示电阻。

欧姆定律的应用：计算电路中的电压、电流和电阻。

第二章：电工元件

2.1 电阻器

电阻器的种类：固定电阻器、可变电阻器、线绕电阻器等。

电阻器的选用：根据电路要求选择合适的电阻值和功率。

2.2 电容器

电容器的种类：固定电容器、可变电容器、电解电容器等。

电容器的作用：储存电能、滤波、耦合等。

2.3 电感器

电感器的种类：固定电感器、可变电感器、线圈等。

电感器的作用：储存磁场能量、滤波、延迟等。

第三章：简单电路分析

3.1 串联电路

串联电路的特点：电流相同、电压分配。 串联电路的计算：总电阻、总电流、总电压等。

3.2 并联电路

并联电路的特点：电压相同、电流分配。

并联电路的计算：总电阻、总电流、总电压等。

3.3 混合电路

混合电路的特点：串联和并联的组合。

混合电路的计算：应用基尔霍夫定律和欧姆定律分析电路。

第四章：电工测量

4.1 电流表和电压表

电流表的使用：串联在电路中，量程选择合适。

电压表的使用：并联在电路中，量程选择合适。

4.2 电能表

电能表的作用：测量电路消耗的电能。

电能表的使用：串联在电路中，正确接线。

4.3 多用电表

多用电表的作用：测量电流、电压、电阻等。

多用电表的使用：正确选择测量功能和量程。

第五章：安全用电知识

5.1 触电的危险性

触电的危险：电流通过人体造成伤害甚至致命。

预防触电的措施：保持电路干燥、使用绝缘工具等。

5.2 安全用电规则 遵守安全用电规则：不私拉乱接电源、使用合格电器产品等。

紧急情况处理：发生触电事故时，立即切断电源并进行急救。
