恒定电流

考点四电路的动态分析

例1如图2所示，E为内阻不能忽略的电池，R1、R

2、R

3为定值电阻，S

0、S为开关，与

分别为电压表与电流表．初始时S0与S均闭合，现将S断开，则()A.的读数变大，的读数变小B.的读数变大，的读数变大C.的读数变小，的读数变小D.的读数变小，的读数变大

1．[电路的动态分析]如图3所示电路，电源内阻不可忽略．开关S闭合后，在变阻器R

0的

滑动端向下滑动的过程中()

A．电压表与电流表的示数都减小

B．电压表与电流表的示数都增大

C．电压表的示数增大，电流表的示数减小

D．电压表的示数减小，电流表的示数增大

考点二电路中的功率及效率问题

例2如图所示，已知电源电动势E＝5V，内阻r＝2Ω，定值电阻R1

＝0.5Ω，滑动变阻器R2的阻值范围为0～10Ω.求：

(1)当滑动变阻器R

2的阻值为多大时，电阻R

1消耗的功率最大？最大功

率是多少？

(2)当滑动变阻器的阻值为多大时，滑动变阻器消耗的功率最大？最大功率是多少？

(3)当滑动变阻器的阻值为多大时，电源的输出功率最大？最大功率是多少？

3．[电路中的功率与效率]电源的电动势为E＝30V，内阻为r＝1Ω，将它与一只“6V12W”

的灯泡和一台电阻为2Ω的小电动机串联组成闭合电路，当灯泡正常发光时，若不计摩擦，

电动机输出机械功率与输入电功率之比为()

A．91%B．82%C．67%D．60%

4．[电路中功率的动态分析](2012·上海·17)直流电路如图所示，在滑动变阻器的滑片P向右

移动时，电源的()

A．总功率一定减小B．效率一定增大

C．内部损耗功率一定减小D．输出功率一定先增大后减小

考点三电路故障问题

例3如图是某同学连接的实验实物图，开关闭合后A、B灯都不亮，他采用以下方法进行

故障检查．选用量程为10V的已校准的电压表进行检查，测试结果如表1所示．根据测试结果，可判定

故障是________．

A．灯A短路B．灯B短路C．cd段断路D．df段断路

5．[电路故障的判断]如图9所示的电路中，电源的电动势为6V，当开关S接通后，灯泡L

第1页，共11页

恒定电流测试卷

满分110分测试时间90分钟

一、单选题（本大题共7小题，共35.0分）

1. 电源电动势反映了电源把其它形式的能量转化为电能的能力，因此( )

A. 电动势是一种非静电力

B. 电动势越大，表明电源储存的电能越多

C. 电动势的大小是非静电力做功能力的反映

D. 电动势就是闭合电路中电源两端的电压

【答案】C

【解析】【分析】

电动势等于非静电力把1C的正电荷在电源内部从负极搬运到正极所做的功，描述电源把其它形式的能量转化为电能本领的物理量。

本题考查对电动势的理解，要注意电源电动势表征了电源把其他形式的能转化为电能的本领大小，抓住电动势的物理意义和闭合电路欧姆定律进行分析。

【解答】

A.电动势在数值上等于非静电力把1C的正电荷在电源内部从负极搬运到正极所做的功，不是一种非静电力，故A错误；

𝐵𝐶.电动势是描述电源把其它形式的能量转化为电能本领的物理量，是非静电力做功能力的反映，电动势越大，表明电源将其它形式的能转化为电能的本领越大，故B错误，C正确；

D.电源电动势等于电源没有接入电路时两极间的电压，在闭合电路中电源两极间的电压是路端电压，小于电源电动势，故D错误。

故选C。

2. 如图所示为两电阻𝑅1和𝑅2的伏安特性曲线.关于它们的电阻值及串联或并联后电路中的总电流比较正确的是( )

A. 电阻𝑅1的阻值比电阻𝑅2的阻值大

B. 电阻𝑅2阻值比电阻𝑅1的阻值大

C. 两电阻串联后比并联后接入同一电源，电路中的总电流大

D. 两电阻并联后比串联后接入同一电源，电路中的总电流小

【答案】B

【解析】解：A、由图可知，该图象是𝐼−𝑈图线，图象的斜率表示电阻的倒数，斜率越大，电阻越小，所以𝑅2的阻值大于𝑅1的阻值.故A错误，B正确；

C、两电阻串联后的总电阻要比并联时的总电阻大，故串联后的电路中的总电流要小；故C错误，D错误；

故选：B．

· · 高二 物 理 试 题

本试卷分第Ⅰ卷（选择题）和第Ⅱ卷（非选择题）两部分。总分100分，考试时间90分钟。

第Ⅰ卷（选择题，共40分）

注意事项：1、答第Ⅰ卷前，考生务必将自己的姓名、准考证号、考试科目、试卷类型（A）用2B铅笔涂写在答题卡上。

2、每小题选出答案后，用2B铅笔把答题卡上对应的题目的答案标号涂黑，如需改动，用橡皮擦干净后，再选涂其它答案，不能答在试卷上。

一、选择题：（本题共10小题，每题至少有一个答案正确，每题4分，漏选得2分，选错和不选的不得分，共40分。）

1．有三个完全相同的金属球A、B、C，A带电荷量为q，B、C均不带电。要使B球带电荷量为3q/8，下列方法中可以做到的是

A．B球与A球接触后再分开

B．B球与A球接触后再与C球接触，然后分开

C．B球与A球接触后再与C球接触，分开后再接触A球，然后分开

D．C球与A球接触后分开，B球与C球接触后再与A球接触然后分开

2．某静电场的电场线分布如图所示，a、b、c是电场中的三点。下列说法正确的是

A．三点中b点的场强最强

B．在b点静止释放一正电荷，该电荷将沿着过b点的电场线运动

C．三点中b点的电势最高

D．将一正电荷从b点移到c点电势能增加

3．如图所示，P、P/为点电荷+Q形成的电场中的两点； M、M/为点电荷-Q形成的电场中的两点，P离+Q的距离与M离-Q的距离相等。取无穷远处电势为0.下列说法正确的是( E分别表示电势、场强)

A．0P 0M

B．MP= /MM

C．/MMEE /PPEE

D．/PPEE /MMEE

4．甲图中平行板电容器始终接在电源的两端；乙图中平行板电容器接上电源后将电源断开。用E、U、d、C分别表示板间场强、电势差、距离及电容。下列说法正确的是

A．对于甲图，若d增大，则E减小；U不变；C增大

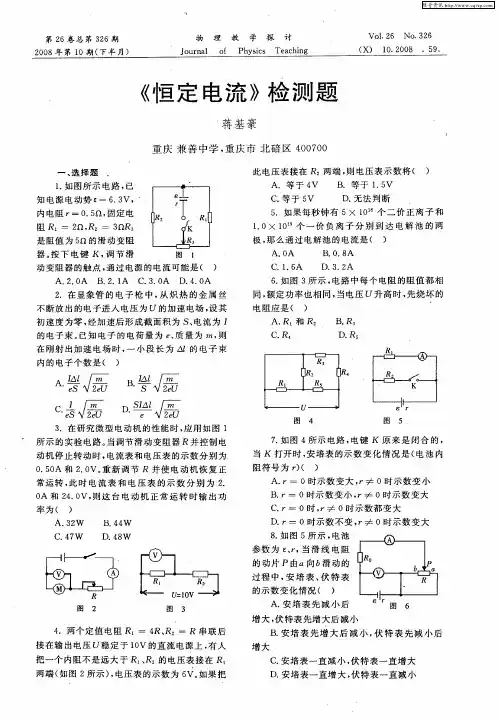

第２６卷总第３２６期　２００８年第１Ｏ期（下半月）　理教学探讨　ｏｆ　Ｐｈｙｓｉｃｓ　Ｔｅａｃｈｉｎｇ　Ｖｏ１．２６　Ｎｏ．３２６　（Ｘ）　１０．２００８．５９．　

一、选择题．　１．如图所示电路，已　知电源电动势ｅ一６．３Ｖ，　内电阻ｒ一０．５１２，固定电　阻Ｒｌ一２１２，Ｒ２—３ＱＲ。　是阻值为５１２的滑动变阻　恒定电流　检测题　
