2.2.1-雨棚荷载计算

WORD格式

专业资料整理 荷载统计，重力荷载代表值计算：

根据确定的构件截面尺寸，楼地面做法、内外墙做法、门窗做法，填充墙材料等，查阅荷载

规范，确定恒载和活载标准值，然后按实际情况统计荷载。

以下的示例，只是给出第一层、第二层及顶层的重力荷载代表值，并不完整，仅供参考。

每个人最终确定的计算简图中，质点的个数等于层数，也即有5层，就要分别计算5层的重

力荷载代表值。对于上人屋面，将突出屋面部分的楼梯间单独考虑，作为一个质点，即质点

个数等于层数加一。计算原则：将楼面上下各一半高度范围内的全部荷载集中于楼面标高处。

第二章重力荷载代表值计算

2．1各种荷载设计值计算。

(1).屋面永久荷载计算（不上人屋面）

220mm厚水泥沙浆面层0.02×20=0.40kN/m

采用保温层（找坡）卷材防水屋面

2SBS改性沥青防水卷材0.3kN/m

素水泥浆粘结层

215mm厚1：3水泥砂浆找平：0.015×20=0.30kN/m

2150厚憎水性珍珠岩保温层：4×0.15=0.6kN/m

（2%找坡最薄处50厚）

220mm厚1：3水泥砂浆找平：0.02×20=0.40kN/m

（刷一层冷底子油隔气层）

2

100mm厚现浇混泥土屋面板：0.10×25=2.5kN/m

刷大白浆一道

2合计：4.5kN/m

(2).二-五层水磨石楼面恒载:

2水磨石面层0.65kN/m

(10mm面层，素水泥浆一道，20mm水泥砂浆打底)

2

100厚现浇钢筋混凝土板25×0.10=2.5kN/m

刷大白浆一道

2合计3.15kN/mWORD格式

专业资料整理 (3).防静电地板楼面恒载：

2

防静电地板0.4kN/m

2

1厚水找平：0.02×12=0.24kN/m 210浇钢筋混凝土板25×0.10=2.5kN/m 3.14kN/m

(4)间楼面荷载： 25厚砖（水）0.12kN/m 撒素水泥面

2

20厚的1：2.5水找平0.02×20=0.40kN/m 素一道 260厚的细石混凝土（1%向地漏方向找坡）22×0.06=1.32kN/m

. ...

..

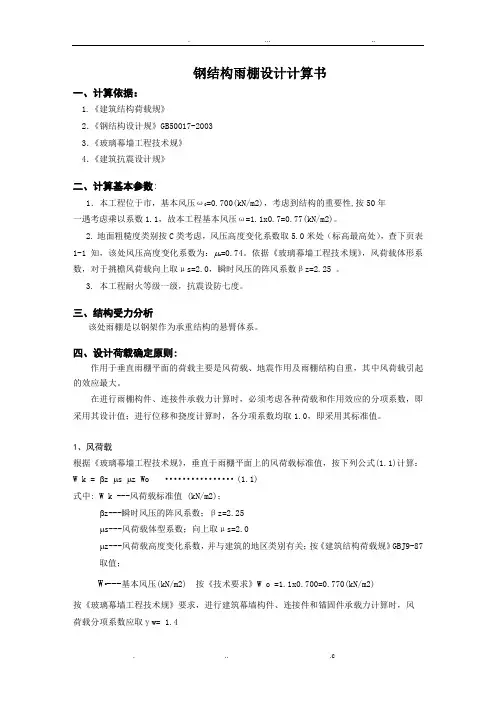

. .. .c 钢结构雨棚设计计算书

一、计算依据：

1.《建筑结构荷载规》

2．《钢结构设计规》GB50017-2003

3．《玻璃幕墙工程技术规》

4．《建筑抗震设计规》

二、计算基本参数:

1．本工程位于市，基本风压ω0=0.700(kN/m2)，考虑到结构的重要性,按50年

一遇考虑乘以系数1.1，故本工程基本风压ω=1.1x0.7=0.77(kN/m2)。

2. 地面粗糙度类别按C类考虑，风压高度变化系数取5.0米处（标高最高处），查下页表1-1知，该处风压高度变化系数为：z=0.74。依据《玻璃幕墙工程技术规》，风荷载体形系数，对于挑檐风荷载向上取μs=2.0，瞬时风压的阵风系数βz=2.25 。

3. 本工程耐火等级一级，抗震设防七度。

三、结构受力分析

该处雨棚是以钢架作为承重结构的悬臂体系。

四、设计荷载确定原则:

作用于垂直雨棚平面的荷载主要是风荷载、地震作用及雨棚结构自重，其中风荷载引起的效应最大。

在进行雨棚构件、连接件承载力计算时，必须考虑各种荷载和作用效应的分项系数，即采用其设计值；进行位移和挠度计算时，各分项系数均取1.0，即采用其标准值。

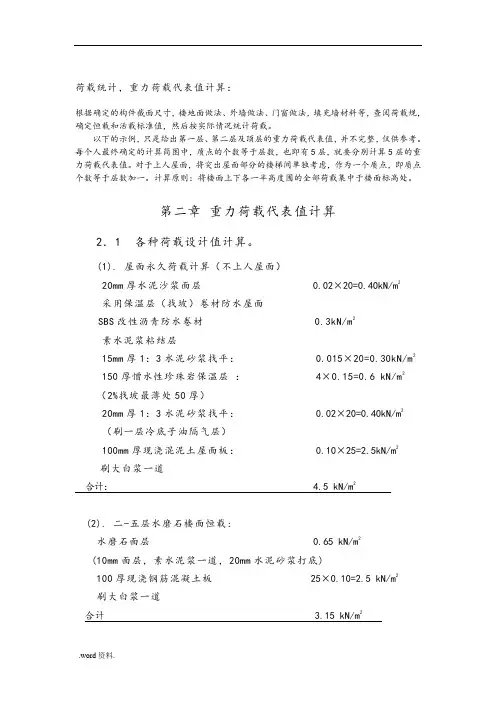

.word资料. 荷载统计，重力荷载代表值计算：

根据确定的构件截面尺寸，楼地面做法、外墙做法、门窗做法，填充墙材料等，查阅荷载规，确定恒载和活载标准值，然后按实际情况统计荷载。

以下的示例，只是给出第一层、第二层及顶层的重力荷载代表值，并不完整，仅供参考。每个人最终确定的计算简图中，质点的个数等于层数，也即有5层，就要分别计算5层的重力荷载代表值。对于上人屋面，将突出屋面部分的楼梯间单独考虑，作为一个质点，即质点个数等于层数加一。计算原则：将楼面上下各一半高度围的全部荷载集中于楼面标高处。

第二章 重力荷载代表值计算

2．1 各种荷载设计值计算。

(1). 屋面永久荷载计算（不上人屋面）

20mm厚水泥沙浆面层 0.02×20=0.40kN/m2

采用保温层（找坡）卷材防水屋面

SBS改性沥青防水卷材 0.3kN/m2

素水泥浆粘结层

15mm厚1：3水泥砂浆找平： 0.015×20=0.30kN/m2

150厚憎水性珍珠岩保温层 ： 4×0.15=0.6 kN/m2

（2%找坡最薄处50厚）

20mm厚1：3水泥砂浆找平： 0.02×20=0.40kN/m2

（刷一层冷底子油隔气层）

100mm厚现浇混泥土屋面板： 0.10×25=2.5kN/m2

刷大白浆一道

合计： 4.5 kN/m2

工程建筑荷载规范标准

民用建筑荷载标准值（自重）:

住宅办公楼旅馆医院标准值2.0 KN/m2

食堂餐厅2.5 KN/m2

礼堂剧场影院3.0 KN/m2

商店车站3.5 KN/m2

健身房舞厅4.0 KN/m2

书房储藏室5.0 KN/m2

KN是千牛kg是千克。1KN＝1000N，1Kg=9.81N。纠正以下kn指节（用于航海）.

在物理中牛顿（Newton，符号为N）是力的公制单位。它是以发现经典力学的艾萨克·牛顿（Sir Isaac Newton）命名。

般住宅就用两种级别规格的板就可以了，就是所说的一级板和二级板，一级板就是说可以承受的活荷载是1KN/M2，二级板，可以承受的活荷载是2KN/M2，西南地区已经规定了最小为四级板，即可以承受活荷载是4KN/M2。

商品楼一般是10CM的厚度，200KG/M3的承重设计，280KG/M3的安全系数还是有的，但是实际上可以承重多少就不知道了，至少我们没有听说过谁家来

了10多个客人把楼板踩塌的新闻。但是有一点要注意，东西放上去不塌，不代表楼板就可以承受这种重量，长期承受超过楼板负载的重量肯定会导致楼板开裂变形的。

另外每平方米200公斤的承重是平均承重不是一点上的承重能力，不然的话一个50KG的人单脚站立的话就该把楼板踩踏了，按照我的理解这应该是一个空间内每方米都承受200KG的重量后中心点所能够承受的最大负载。如果有比较沉重的东西，比如说浴缸、大书柜什么的只要靠承重墙摆放还是比较安全的。

PS:以上纯属个人理解，非专业

一般情况下住宅楼板板厚最小取100mm（视楼板跨度大小有可能取更厚，一般楼板板厚是取1/40 的楼板跨度）。除阳台，卫生间楼面均布活荷载标准值为250KG/m^2。其他房间的楼面布活活荷载标准值均为200KG/m^2。

活荷载设计值=1.4x活荷载标准值

所指荷载为均布荷载。注意均布二字

牛顿是一个国际单位制导出单位，它是由kg?m?s?2的国际单位制基本单位导出。
