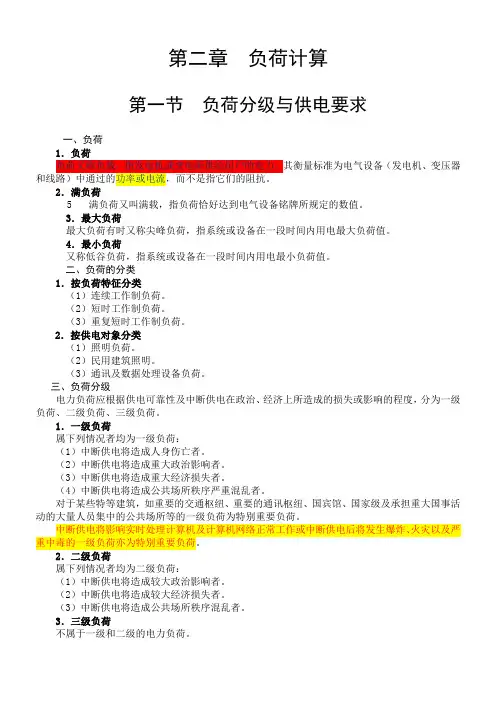

第二章 负荷计算
第一节 负荷分级与供电要求
一、负荷
1．负荷
负荷又称负载，指发电机或变电所供给用户的电力。其衡量标准为电气设备（发电机、变压器和线路）中通过的功率或电流，而不是指它们的阻抗。
2．满负荷
5 满负荷又叫满载，指负荷恰好达到电气设备铭牌所规定的数值。
3．最大负荷
最大负荷有时又称尖峰负荷，指系统或设备在一段时间内用电最大负荷值。
4．最小负荷
又称低谷负荷，指系统或设备在一段时间内用电最小负荷值。
二、负荷的分类
1．按负荷特征分类
（1）连续工作制负荷。
（2）短时工作制负荷。
（3）重复短时工作制负荷。
2．按供电对象分类
（1）照明负荷。
（2）民用建筑照明。
（3）通讯及数据处理设备负荷。
三、负荷分级
电力负荷应根据供电可靠性及中断供电在政治、经济上所造成的损失或影响的程度，分为一级负荷、二级负荷、三级负荷。
1．一级负荷
属下列情况者均为一级负荷：
（1）中断供电将造成人身伤亡者。
（2）中断供电将造成重大政治影响者。
（3）中断供电将造成重大经济损失者。
（4）中断供电将造成公共场所秩序严重混乱者。
对于某些特等建筑，如重要的交通枢纽、重要的通讯枢纽、国宾馆、国家级及承担重大国事活动的大量人员集中的公共场所等的一级负荷为特别重要负荷。
中断供电将影响实时处理计算机及计算机网络正常工作或中断供电后将发生爆炸、火灾以及严重中毒的一级负荷亦为特别重要负荷。
2．二级负荷
属下列情况者均为二级负荷：
（1）中断供电将造成较大政治影响者。
（2）中断供电将造成较大经济损失者。
（3）中断供电将造成公共场所秩序混乱者。
3．三级负荷
不属于一级和二级的电力负荷。
四、供电要求
1．一级负荷的供电要求
用电负荷计算书
工程名:某小区住宅楼强电设计
计算者:闵立群
计算时间:2013-5-20
《民用建筑电气设计规范》JGJ/T 16-2008:
参考手册：《民用配电设计手册》第三版:
用电设备组名称 总功率 需要系数 功率因数 额定电压 设备相序 视在功率 有功功率 无功功率 计算电流
地下室普通电力照明-1APC1 19 0.5 0.80 380 三相 82.50 66.00 49.50 125.35
一至二层普通电力照明APC1 28 0.5 0.80 380 三相 114.37 91.50 68.62 173.77
三至四层普通电力照明APC3 24
五至六层普通电力照明APC5 24
七至八层普通电力照明APC7 24
九至十层普通电力照明APC9 24
十一层普通电力照明APC11 26
动力配电APZ3 160 0.6 0.80 380 三相 120.00 96.00 72.00 182.32
建筑消防设备主电源APZ4 28 0.80 0.80 380 三相 28.00 22.40 16.80 42.54
建筑消防设备备用电源APZ5 28 0.80 0.80 380 三相 28.00 22.40 16.80 42.54
ATFJ31 48 0.80 0.80 380 三相 48.00 38.40 28.80 72.93
ATFJ1 11 0.80 0.80 380 三相 11.00 8.80 6.60 16.71
ATFJ41 38 0.80 0.80 380 三相 38.00 30.40 22.80 57.74
客梯ATDTK 15 0.2 0.80 380 三相 3.75 3.00 2.25 5.70
水泵主电源APZ6 114.5 0.65 0.80 380 三相 93.03 74.42 55.82 141.35

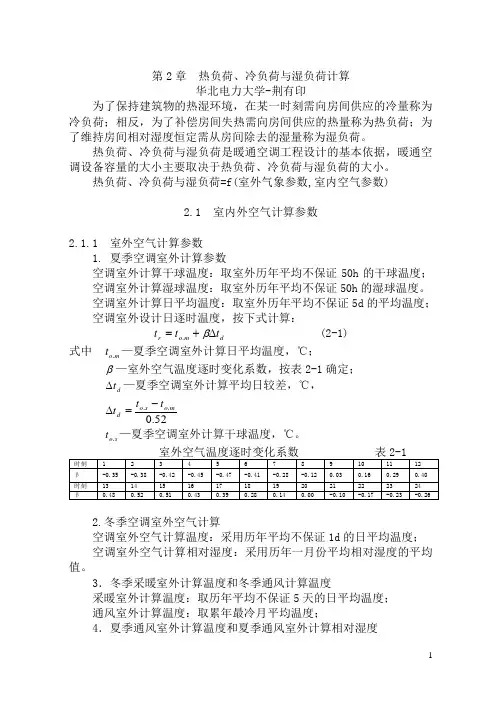

1 第2章 热负荷、冷负荷与湿负荷计算
华北电力大学-荆有印
为了保持建筑物的热湿环境，在某一时刻需向房间供应的冷量称为冷负荷；相反，为了补偿房间失热需向房间供应的热量称为热负荷；为了维持房间相对湿度恒定需从房间除去的湿量称为湿负荷。
热负荷、冷负荷与湿负荷是暖通空调工程设计的基本依据，暖通空调设备容量的大小主要取决于热负荷、冷负荷与湿负荷的大小。
热负荷、冷负荷与湿负荷=f(室外气象参数,室内空气参数)
2.1 室内外空气计算参数
2.1.1 室外空气计算参数
1. 夏季空调室外计算参数
空调室外计算干球温度：取室外历年平均不保证50h的干球温度；空调室外计算湿球温度：取室外历年平均不保证50h的湿球温度。
空调室外计算日平均温度：取室外历年平均不保证5d的平均温度；空调室外设计日逐时温度，按下式计算：
dmorttt. (2-1)
式中 mot.—夏季空调室外计算日平均温度，℃；
—室外空气温度逐时变化系数，按表2-1确定；
dt—夏季空调室外计算平均日较差，℃，
52.0..mosodttt
sot.—夏季空调室外计算干球温度，℃。
室外空气温度逐时变化系数 表2-1
时刻 1 2 3 4 5 6 7 8 9 10 11 12
β -0.35 -0.38 -0.42 -0.45 -0.47 -0.41 -0.28 -0.12 0.03 0.16 0.29 0.40
时刻 13 14 15 16 17 18 19 20 21 22 23 24
β 0.48 0.52 0.51 0.43 0.39 0.28 0.14 0.00 -0.10 -0.17 -0.23 -0.26
2.冬季空调室外空气计算
空调室外空气计算温度：采用历年平均不保证1d的日平均温度；

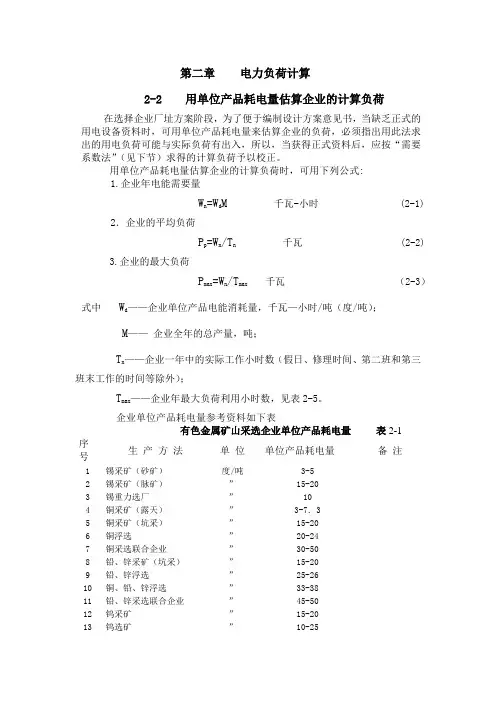

第二章 电力负荷计算
2-2 用单位产品耗电量估算企业的计算负荷
在选择企业厂址方案阶段，为了便于编制设计方案意见书，当缺乏正式的用电设备资料时，可用单位产品耗电量来估算企业的负荷，必须指出用此法求出的用电负荷可能与实际负荷有出入，所以，当获得正式资料后，应按“需要系数法”（见下节）求得的计算负荷予以校正。
用单位产品耗电量估算企业的计算负荷时，可用下列公式:
1.企业年电能需要量
Wn=WdM 千瓦-小时 (2-1)
2．企业的平均负荷
Pp=Wn/Tn 千瓦 (2-2)
3.企业的最大负荷
Pmax=Wn/Tmax 千瓦 （2-3）
式中 Wd——企业单位产品电能消耗量，千瓦—小时/吨（度/吨）；
M—— 企业全年的总产量，吨；
Tn——企业一年中的实际工作小时数（假日、修理时间、第二班和第三班末工作的时间等除外）；
Tmax——企业年最大负荷利用小时数，见表2-5。
企业单位产品耗电量参考资料如下表
有色金属矿山采选企业单位产品耗电量 表2-1
序号 生 产 方 法 单 位 单位产品耗电量 备 注
1 锡采矿（砂矿） 度/吨 3-5
2 锡采矿（脉矿） ” 15-20
3 锡重力选厂 ” 10
4 铜采矿（露天） ” 3-7．3
5 铜采矿（坑采） ” 15-20
6 铜浮选 ” 20-24
7 铜采选联合企业 ” 30-50
8 铅、锌采矿（坑采） ” 15-20
9 铅、锌浮选 ” 25-26
10 铜、铅、锌浮选 ” 33-38
