维氏硬度原理

  • 格式：docx
  • 大小：24.25 KB
  • 文档页数：1

维氏硬度原理

维氏硬度是一种常用的材料硬度测试方法，它是由瑞士科学家马克斯·维克于1921年提出的。维氏硬度测试方法适用于金属材料、非金属材料和淬火层测定，被广泛应用于工业生产和科研实验中。维氏硬度测试原理是利用一种特定形状的金刚石或硬质合金压头，通过在一定负荷下将压头压入试样表面，根据压头的压入深度来确定材料的硬度。

维氏硬度测试原理的核心在于利用压头对材料表面施加一定的压力，然后根据压头压入材料表面的深度来计算材料的硬度值。在维氏硬度测试中，压头的形状和尺寸是非常重要的，常用的压头形状包括菱形、圆锥形和球形等。不同形状的压头适用于不同类型的材料，选择合适的压头可以保证测试结果的准确性。

在进行维氏硬度测试时，首先需要将试样放置在水平的测试台上，然后由仪器施加一定的负荷到压头上。压头压入试样表面后，仪器会测量压头压入深度，根据深度和施加的负荷来计算出材料的硬度值。维氏硬度的计算公式为HV=0.189F/D^2，其中HV为维氏硬度值，F为施加的负荷（单位为千克力），D为压头压入试样表面的平方面积（单位为mm^2）。

维氏硬度测试方法具有操作简便、测试速度快、结果准确等优点，因此被广泛应用于金属材料的硬度测试。在工业生产中，维氏硬度测试常用于对金属材料的质量控制和产品质量检验，可以帮助生产厂家确保产品的硬度达到设计要求。在科研实验中，维氏硬度测试也是一种常用的材料性能测试方法，可以用于材料的比较、筛选和研究。

总的来说，维氏硬度测试原理是一种简单而有效的材料硬度测试方法，通过施加一定负荷并测量压头压入深度来计算材料的硬度值。这种测试方法在工业生产和科研实验中都有着重要的应用价值，可以帮助人们更好地了解材料的硬度特性，为材料的选用和设计提供参考依据。

合集下载

布氏维氏硬度对照

布氏维氏硬度对照

洛氏硬度、布氏硬度、维氏硬度对照表

洛氏硬度

HRC 洛氏硬度

HRA 布氏硬度

HB 30D2 维氏硬度

HV (DPN) 近似强度

σ(MPa)

70.0 86.6 - 1037.0 -

69.5 86.3 - 1017.0 -

69.0 86.1 - 997.0 -

68.5 85.8 - 978.0 -

68.0 85.5 - 959.0 -

67.5 85.2 - 941.0 -

67.0 85 - 923.0 -

66.5 84.7 - 906.0 -

66.0 84.4 - 889.0 -

65.5 84.1 - 872.0 -

65.0 83.9 - 856.0 -

64.5 83.6 - 840.0 -

64.0 83.3 - 825.0 -

63.5 83.1 - 810.0 -

63.0 82.8 - 795.0 -

62.5 82.5 - 780.0 -

62.0 82.2 - 766.0 -

61.5 82.0 - 752.0 -

61.0 81.7 - 739.0 -

60.5 81.4 - 726.0 -

60.0 81.2 - 713.0 2607

59.5 80.9 - 700.0 2551

59.0 80.6 - 688.0 2496

58.5 80.3 - 676.0 2443

58.0 80.1 - 664.0 2391

57.5 79.8 - 653.0 2341

57.0 79.5 - 642.0 2293

56.5 79.3 - 631.0 2247

56.0 79.0 - 620.0 2201

55.5 78.7 - 609.0 2157

55.0 78.5 - 599.0 2115

54.5 78.2 - 589.0 2074

54.0 77.9 - 579.0 2034

53.5 77.7 - 570.0 1995

53.0 77.4 - 561.0 1957

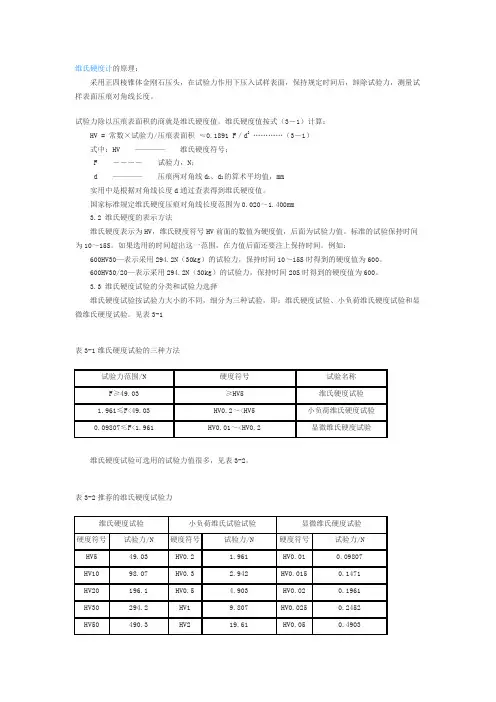

维氏硬度试验方法

维氏硬度试验方法

维氏硬度计的原理：

采用正四棱锥体金刚石压头，在试验力作用下压入试样表面，保持规定时间后，卸除试验力，测量试样表面压痕对角线长度。

试验力除以压痕表面积的商就是维氏硬度值。维氏硬度值按式（3－1）计算：

HV = 常数×试验力/压痕表面积 ≈0.1891 F／d2 …………（3－1）

式中：HV ———— 维氏硬度符号；

F ―――― 试验力，N；

d ———— 压痕两对角线d1、d2的算术平均值，mm

实用中是根据对角线长度d通过查表得到维氏硬度值。

国家标准规定维氏硬度压痕对角线长度范围为0.020～1.400mm

3.2 维氏硬度的表示方法

维氏硬度表示为HV，维氏硬度符号HV前面的数值为硬度值，后面为试验力值。标准的试验保持时间为10～15S。如果选用的时间超出这一范围，在力值后面还要注上保持时间。例如：

600HV30—表示采用294.2N（30kg）的试验力，保持时间10～15S时得到的硬度值为600。

600HV30/20—表示采用294.2N（30kg）的试验力，保持时间20S时得到的硬度值为600。

3.3 维氏硬度试验的分类和试验力选择

维氏硬度试验按试验力大小的不同，细分为三种试验，即：维氏硬度试验、小负荷维氏硬度试验和显微维氏硬度试验。见表3-1

表3-1维氏硬度试验的三种方法

试验力范围/N 硬度符号 试验名称

F≥49.03 ≥HV5 维氏硬度试验

1.961≤F<49.03 HV0.2～

0.09807≤F<1.961 HV0.01～

维氏硬度试验可选用的试验力值很多，见表3-2。

表3-2推荐的维氏硬度试验力

维氏硬度试验 小负荷维氏试验试验 显微维氏硬度试验

硬度符号 试验力/N 硬度符号 试验力/N 硬度符号 试验力/N

HV5 49.03 HV0.2 1.961 HV0.01 0.09807

简述三种硬度实验的原理

简述三种硬度实验的原理

简述三种硬度实验的原理

硬度实验是评价材料硬度的常用方法，主要用来表征材料耐磨性、耐刮擦性和抵抗塑性变形的能力。常见的硬度实验方法包括洛氏硬度、维氏硬度和布氏硬度。

一、洛氏硬度实验：

洛氏硬度实验是根据材料在受压下的塑性变形程度来评价其硬度的。其基本原理是使用一个金刚石球或钢球作为硬度计头，以一定的载荷施加在材料表面，测量压入深度来评估材料的硬度。洛氏硬度实验分为三个不同的等级，分别是洛氏硬度A、B和C。其中洛氏硬度A适用于极硬的金属材料，洛氏硬度B适用于中硬的金属材料，洛氏硬度C适用于软的金属材料。

二、维氏硬度实验：

维氏硬度实验是通过测量材料在受压下的反弹速度来评价其硬度的。其基本原理是使用一个钢球或钻石圆柱体作为硬度计头，以一定的载荷落在材料表面，然后测量硬度计头从材料表面反弹的速度，通过反弹速度的大小来评估材料的硬度。维氏硬度实验分为维氏硬度A、B、C、D、E、F、G、H等不同等级。其中维氏硬度A适用于软材料，维氏硬度H适用于硬材料。

三、布氏硬度实验：

布氏硬度实验是通过测量材料在受压下的凹痕面积比来评估其硬度的。其基本原理是使用一个钨碳化物球作为硬度计头，在规定的载荷下垂直压入材料表面，在一定时间内保持压力，然后测量压印的凹痕面积。布氏硬度实验分为布氏硬度10mm球压头和布氏硬度3mm球压头两种。其中布氏硬度10mm球压头适用于材料硬度较低的情况，而布氏硬度3mm球压头适用于材料硬度较高的情况。

综上所述，洛氏硬度实验是根据材料塑性变形来评估硬度，维氏硬度实验是通过测量反弹速度来评估硬度，而布氏硬度实验是通过测量凹痕面积来评估硬度。这三种硬度实验方法具有各自的特点和适用范围，在不同场景下可以选择合适的硬度实验方法来评估材料的硬度。

维氏硬度公式

维氏硬度公式

维氏硬度公式

维氏硬度是一种非常重要的测量物质硬度的方法，它被广泛地应用在各个领域中，尤其是在材料科学和工程领域中。维氏硬度公式是描述维氏硬度计原理的数学公式，它能够衡量物质的硬度和弹性，这在研究和使用物质中是非常有用的。

维氏硬度计是一种用于测量物质硬度的工具，它通过用一定大小和形状的金属球或圆锥压入样品表面，来测量样品的硬度。这种方法的优点在于它可以测量许多常见金属如钢、铜和铝等的硬度，并且能够用于极小的样品和表面。

维氏硬度公式包括三个部分：F，P和d。F代表压入金属球或圆锥的力大小，P代表压入的压力，d代表压入深度。这些变量的关系由公式：Hv = 2F/πPd²，描述了样品硬度的大小，它们之间的关系如下：

1. 压力（P）：压力是顶端球头或锥的面积除以硬度计的仪表读数。因此，P值是通过硬度计进行测量的。这个数值是非常关键的，因为它直接影响维氏硬度的测量精度。

2. 压入深度（d）：压入深度是在规定的时间内测量压力对样品的压入深度。在维氏硬度计中，可以测量压入深度并以纳米为单位进行显示。

3. 压入力（F）：压入力是由横向移动硬度计的重量所产生的力。这个力程度越大，就代表样品越硬。 在使用维氏硬度公式时，需要注意一些事项。首先，要选用正确的金属球或锥的直径和角度大小，以确保正确的硬度测量。其次，要注意样品表面的平整度和清洁度，因为它们会影响测量结果的准确性。

维氏硬度公式的应用非常广泛，尤其在某些特定领域中，它有着非常重要的作用。例如，在金属加工和制造过程中，维氏硬度可以用来衡量材料的强度和耐用性；在建筑和工程领域中，维氏硬度可以用来衡量建筑材料的质量和可靠性。此外，维氏硬度还可以用来衡量玻璃、陶瓷、塑料和橡胶等非金属材料的硬度和强度。

总之，维氏硬度公式以其简单、准确和可靠的特点，成为了测量物质硬度的重要方法之一。它不仅在工程领域有着广泛的应用，而且在科学研究和实际生产中也起着至关重要的作用。如果你想了解更多关于维氏硬度公式的知识，可以继续学习和探索这个领域的深度。
