前言：电子天平的用途非常广泛。熟悉电子天平工作原理，了解电子天平结构，掌握电子天平常见故障的排除和解决方法，对于提高电子天平使用效率和质量非常重要。使用人员要在理论学习的基础上，结合工作实践，不断提高使用电子天平的技能、 本领，改进工作质量，为电子天平长期稳定工作做出保障。

1 电子天平的主要工作原理

电子天平属于天平的一个分支。在其整个系统中，传感器发挥着最重要作用，是电子天平的核心部件。传感器的工作原理决定了电子天平的工作方式。根据工作原理不同，电子天平传感器分为电磁式和应变片式两种。 前者是以对切割磁场线的通电导线所受电磁力进行平衡输出的方式进行感应、测量。其基本工作原理可以用电磁公式 F=BLIsinQ 表达。其中，B 代表磁感应强度，L 代表通电导线长度，I 代表导线内电流强度，Q 代表通电导体与电磁场形成的夹角，F 代表通电导体所受电磁力。 电磁式传感器的的主要元件包括磁缸、 感应线圈、 支撑杠杆等。 感应线圈位于磁缸中央，内设圆柱形磁铁，并与支撑杠杆相连。当线圈通电并在磁场中运动切割磁力线时，就会受到电磁力的作用。 当测量对象放置到电子天平托盘上时，会使支持杠杆方位、 状态发生变化，由此形成的信息以电脉冲的形式经伺服器放大后作用于线圈上，最终测量对象自身重力与线圈所受电磁力大小相同，达到平衡状态。由于正常情况下通电线圈与系统中的电阻元件电流强度相同，从而使得电阻两端的电压和天平托盘上测量对象重力二者间呈现相应某种比例关系。通过测量电阻两端电压，并经过 A/D 数模转换和微处理器处理后，就可以得出托盘上测量对象的重力，最终计算得到其质量，并显示到显示面板上。后者也就是应变片式传感器也是通过测量电压并经过计算取得被测物体质量。 具体过程是，当电子天平空载时，传感器应变片电阻大小相同，其电压差为零，经桥式电路后输入到放大器的电压依然是零。 当天平负载后，应变片受力发生形变，电阻发生变化，电压差不为零。这个电压差经过放大处理后再由微处理进行计算，最后得出被测物体质量。

龙源期刊网

浅析电子天平原理及常见故障调修

作者：宋慧霞

来源：《价值工程》2014年第26期

摘要： 电子天平主要以计量检测、传递量值、化验产品以及科学分析等内容，广泛地运用于教育、农业、工业、电子以及科研单位等行业，是一种不可缺少的物质称量仪器。本文就电子天平的工作原理进行了分析，并对其常见的故障进行了研究，讨论了调修方法，对电子天平后期的使用、检测以及维护保养有较大的帮助。

关键词： 电子天平；工作原理；故障调修

中图分类号：TH715 文献标识码：A 文章编号：1006-4311（2014）26-0042-02

0 引言

电子天平是最新发展的一类天平，因其具有称量快捷、使用简便等优点，被广泛的应用于各行各业中。电子天平主要平衡原理是电磁力或者电磁力矩，能准确可靠、清晰快速的称量与显示，一般可以达到±0.1mg，同时还具有自动检测和自动校准以及超载保护等功能。电子天平核心技术是电子技术和传感器，在科技的进步下，电子天平的设计越来越复杂，规格型号存在很大的差异，一旦出现故障就会对影响各行各业的正常工作。因此必须了解电子天平的工作原理，并对其常见的故障进行了解，熟知其调修的方式，进一步保证电子天平工作质量，延长其使用寿命。

1 电子天平的主要工作原理

电子天平是天平的一种类型，不同于其他电子秤。电子天平的主要元件是传感器，其又包括了电磁式传感器与应变片式传感器。

电磁式传感器是通电导体在磁场中做切割磁场线运动，电子天平是通过其产生的电磁力进行平衡输出，其电磁力公式为：F=BLIsinQ。其中B是磁感应强度，L是受力导线长度，I是电流强度，Q是通电导体与电磁场形成的夹角，F为电磁力。电磁式传感器由磁缸、感应线圈、支撑杠杆等组成，磁缸中心有圆柱形磁铁，内部有感应线圈，并与支撑杠杆相连。通电导体在磁场中做切割磁力线运动，能长生电磁力。位置传感器采集电子天平秤盘上的物体，引起杠杆的位置相对变化，把产生的数据转化成电信号并由伺服放大器的作用，将其加载到线圈上，这样物体的重力就会和磁场中产生的电磁力相平衡。通常情况下，通电线圈中的电流强度I与电阻的电流强度相同，这样就确定了电阻上的电压和秤盘上的物体重量的对应关系。通过对电压信号的采集，并由A/D数模转换和微处理器的处理，就可以在显示器上显示秤盘上物体的重量。 龙源期刊网

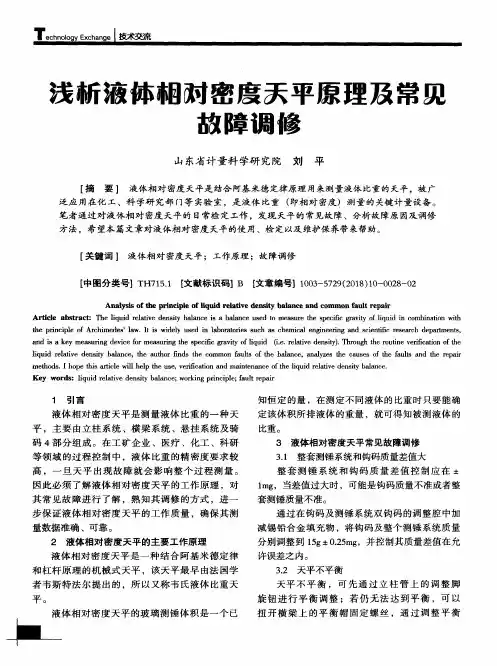

浅析液体相对密度　平原理　常见　

故障调修　

山东省计量科学研究院刘　平　

【摘要】　液体相对密度天平是结合阿基米德定律原理用来测量液体比重的天平，被广　泛应用在化工、科学研究部门等实验室，是液体比重（即相对密度）测量的关键计量设备。　

笔者通过对液体相对密度天平的日常检定工作，发现天平的常见故障、分析故障原因及调修　方法，希望本篇文章对液体相对密度天平的使用、检定以及维护保养带来帮助。　

【关键词】液体相对密度天平；工作原理；故障调修　

冲图分类号】ＴＨ７１５．１【文献标识码】Ｂ【文章编号】１００３—５７２９（２ｏ１８）１０—００２８一ｏ２　

Ａｎａｌｙｓｉｓ　ｏｆｔｈｅｐｒｉｎｃｉｐｌｅ　ｏｆｌｉｑｕｉｄ　ｒｅｌａｔｉｖｅｄｅｎｓｉｔｙ　ｂａｌａｎｃｅ　ａｎｄ　ｃｏｍｍｏｎｆａｕｌｔ　ｒｅｐａｉｒ　Ａｒｔｉｃｌｅ　ａｂｓｔｒａｃｔ：Ｔｈｅ　ｌｉｑｕｉｄ　ｒｅｌａｔｉｖｅ　ｄｅｎｓｉｔｙ　ｂａｌａｎｃｅ　ｉｓ　ａ　ｂａｌａｎｃｅ　ｕｓｅｄ　ｔｏ　ｍｅａｓｕｒｅ　ｔｈｅ　ｓｐｅｃｉｆｉｃ　ｇｒａｖｉｔｙ　ｏｆ　ｌｉｑｕｉｄ　ｉｎ　ｃｏｍｂｉｎａｔｉｏｎ　ｗｉｔｈ　ｔｈｅ　ｐｒｉｎｃｉｐｌｅ　ｏｆ　Ａｒｃｈｉｍｅｄｅｓ’ｌａｗ．Ｉｔ　ｉｓ　ｗｉｄｅｌｙ　ｕｓｅｄ　ｉｎ　ｌａｂｏｒａｔｏｒｉｅｓ　ｓｕｃｈ　ａｓ　ｃｈｅｍｉｃａｌ　ｅｎｇｉｎｅｅｒｉｎｇ　ａｎｄ　ｓｃｉｅｎｔｉｆｉｃ　ｒｅｓｅａｒｃｈ　ｄｅｐａｒｔｍｅｎｔｓ，　ａｎｄ　ｉｓ　ａ　ｋｅｙ　ｍｅａｓｕｒｉｎｇ　ｄｅｖｉｃｅ　ｆｏｒ　ｍｅａｓｕｒｉｎｇ　ｔｈｅ　ｓｐｅｃｉｆｉｃ　ｇｒａｖｉｔｙ　ｏｆ　ｌｉｑｕｉｄ（ｉ．ｅ．ｒｅｌａｔｉｖｅ　ｄｅｎｓｉｔｙ）．Ｔｈｒｏｕｇｈ　ｔｈｅ　ｒｏｕｔｉｎｅ　ｖｅｒｉｆｉｃａｔｉｏｎ　ｏｆ　ｔｈｅ　ｌｉｑｕｉｄ　ｒｅｌａｔｉｖｅ　ｄｅｎｓｉｔｙ　ｂａｌａｎｃｅ，ｔｈｅ　ａｕｔｈｏｒ　ｆｉｎｄｓ　ｔｈｅ　ｃｏｍｍｏｎ　ｆａｕｌｔｓ　ｏｆ　ｔｈｅ　ｂａｌａｎｃｅ，ａｎａｌｙｚｅｓ　ｔｈｅ　ｃａｕｓｅｓ　ｏｆ　ｔｈｅ　ｆａｕｌｔｓ　ａｎｄ　ｔｈｅ　ｒｅｐａｉｒ　ｍｅｔｈｏｄｓ．Ｉ　ｈｏｐｅ　ｔｈｉｓ　ａｒｔｉｃｌｅ　ｗｉｌｌ　ｈｅｌｐ　ｔｈｅ　ｕｓｅ，ｖｅｒｉｆｉｃａｔｉｏｎ　ａｎｄ　ｍａｉｎｔｅｎａｎｃｅ　ｏｆ　ｔｈｅ　ｌｉｑｕｉｄ　ｒｅｌａｔｉｖｅ　ｄｅｎｓｉｔｙ　ｂａｌａｎｃｅ．　Ｋｅｙ　ｗｏｒｄｓ：ｌｉｑｕｉｄ　ｒｅｌａｔｉｖｅ　ｄｅｎｓｉｔｙ　ｂａｌａｎｃｅ；ｗｏｒｋｉｎｇ　ｐｒｉｎｃｉｐｌｅ；ｆａｕｌｔ　ｒｅｐａｉｒ　

龙源期刊网

电子天平原理及常见故障的调修

作者：王昕

来源：《中国化工贸易·下旬刊》2018年第01期

摘 要：随着电子技术的发展，电子天平被广泛用作机械天平的替代品。电子天平测量性能的准确性和稳定性直接影响测试结果。介绍了电子天平的主要工作原理，针对用户在使用过程中经常遇到的问题，即两种电子天平的结构，部件和工作原理，以及引入电子天平的常见故障的修理方法。电子天平的使用，测试，维护和维护非常有用。

关键词：电子天平；原理；失败；修理

电子天平的核心技术体现在两个方面：传感器和电子技术。传感器是电子天平的核心。电子天平传感器可分为两类：应变仪传感器和电磁力传感器。应变传感器采用电阻应变原理，电磁力传感器采用电磁力平衡原理。

1 电子平衡原理

电子天平的核心部件是传感器。电子天平传感器分为应变仪和电磁力类型。下面介绍两个传感器的原理。

1.1 应变计传感器

当秤被卸载时，应变计具有相同的电阻，并且在桥通过之后输入到放大器的电压为零。当锅上有负载时，应变仪被拉伸或压紧，其阻力增大或减小。这样，在电桥电路之后，放大器具有微小的电压输入。在微处理器处理之后，该值被放大并显示，即被称量物体的重量。

1.2电磁力传感器

通电导体切割磁场中的磁力线并产生电磁力，励磁线圈在永磁体的磁场中产生磁力线以产生电磁力。位置传感器通过称重盘上的重量收集杠杆位置变化数据，将其转换成电信号并通过伺服放大器将其添加到线圈中，因此产生的电磁力必须与调整后的物体一起使用。线圈中的电流强度等于精密电阻器的电流强度。因此，电阻器上的电压与被称量物体的重量具有确定的对应关系。电压信号由A / D转换器和微处理器收集并处理，以在显示面板上显示物体的重量。

2 电子天平通用故障和解决方案
