膨润土防水毯施工方案

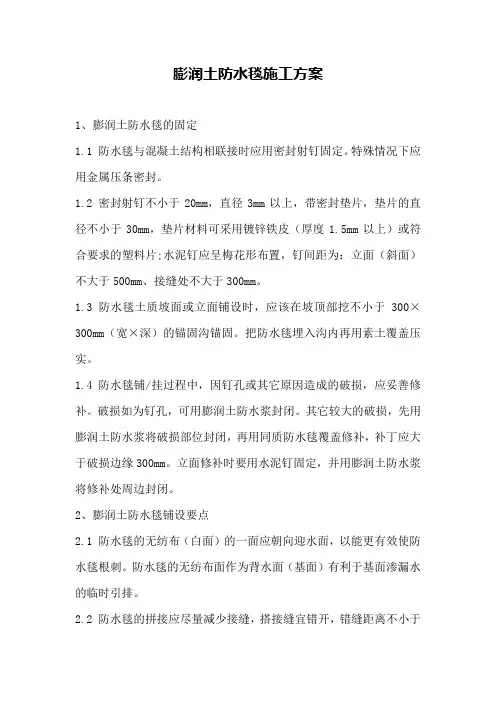

膨润土防水毯施工方案

1、膨润土防水毯的固定

1.1 防水毯与混凝土结构相联接时应用密封射钉固定。特殊情况下应用金属压条密封。

1.2 密封射钉不小于20mm，直径3mm以上，带密封垫片，垫片的直径不小于30mm，垫片材料可采用镀锌铁皮（厚度1.5mm以上）或符合要求的塑料片;水泥钉应呈梅花形布置，钉间距为：立面（斜面）不大于500mm、接缝处不大于300mm。

1.3 防水毯土质坡面或立面铺设时，应该在坡顶部挖不小于300×300mm（宽×深）的锚固沟锚固。把防水毯埋入沟内再用素土覆盖压实。

1.4 防水毯铺/挂过程中，因钉孔或其它原因造成的破损，应妥善修补。破损如为钉孔，可用膨润土防水浆封闭。其它较大的破损，先用膨润土防水浆将破损部位封闭，再用同质防水毯覆盖修补，补丁应大于破损边缘300mm。立面修补时要用水泥钉固定，并用膨润土防水浆将修补处周边封闭。

2、膨润土防水毯铺设要点

2.1 防水毯的无纺布（白面）的一面应朝向迎水面，以能更有效使防水毯根刺。防水毯的无纺布面作为背水面（基面）有利于基面渗漏水的临时引排。

2.2 防水毯的拼接应尽量减少接缝，搭接缝宜错开，错缝距离不小于600mm。

2.3 防水毯搭接缝的宽度应不小于300mm。粘结剂粉刷应不小于400mm.

2.4 大面防水毯的搭接不宜设在拐角处，搭接缝应离拐角500mm以上。

2.5 如在立面、平面拐角处的搭接不可避免时，则搭接宽度不小于600mm（即立面、平面的防水毯在拐角处均再往立面、平面延长300mm），不另铺500mm宽的附加层;搭接部位立面的防水毯必须压在平面的防水毯之上。

2.6 搭接缝应密贴、平整、严禁皱折。

2.7 立面（斜面）上搭接必须上幅压下幅防水毯。

2.8 水流方向上幅压下幅防水毯。

2.9 搭接缝应采用膨润土防水粉粘结，膨润土防水粉的用量不应小于2.0Kg/㎡。

2.10 甩头的预留长度应比钢筋头长200mm以上，且必须大于500mm。

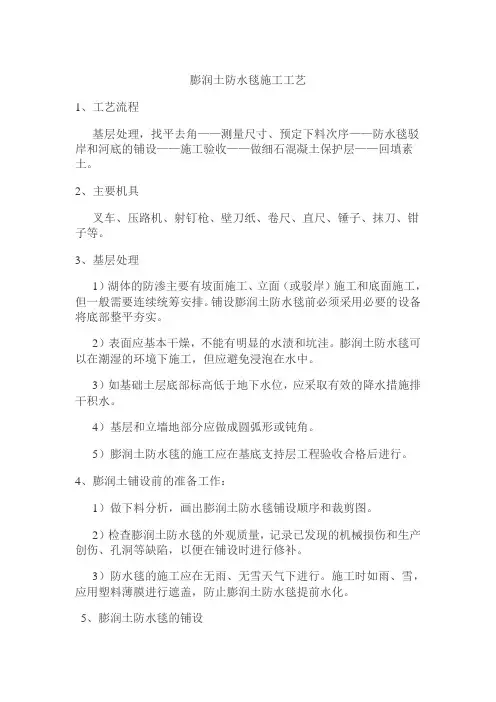

膨润土防水毯施工工艺

1、工艺流程

基层处理，找平去角——测量尺寸、预定下料次序——防水毯驳岸和河底的铺设——施工验收——做细石混凝土保护层——回填素土。

2、主要机具

叉车、压路机、射钉枪、壁刀纸、卷尺、直尺、锤子、抹刀、钳子等。

3、基层处理

1）湖体的防渗主要有坡面施工、立面（或驳岸）施工和底面施工，但一般需要连续统筹安排。铺设膨润土防水毯前必须采用必要的设备将底部整平夯实。

2）表面应基本干燥，不能有明显的水渍和坑洼。膨润土防水毯可以在潮湿的环境下施工，但应避免浸泡在水中。

3）如基础土层底部标高低于地下水位，应采取有效的降水措施排干积水。

4）基层和立墙地部分应做成圆弧形或钝角。

5）膨润土防水毯的施工应在基底支持层工程验收合格后进行。

4、膨润土铺设前的准备工作：

1）做下料分析，画出膨润土防水毯铺设顺序和裁剪图。

2）检查膨润土防水毯的外观质量，记录已发现的机械损伤和生产创伤、孔洞等缺陷，以便在铺设时进行修补。

3）防水毯的施工应在无雨、无雪天气下进行。施工时如雨、雪，应用塑料薄膜进行遮盖，防止膨润土防水毯提前水化。

5、膨润土防水毯的铺设 1）在基础达到要求后，防水毯的铺设应沿水流方向顺水搭接，先坡岸（护岸）后底层的顺序进行，即上游的膨润土防水毯搭接在下游的膨润土防水毯上。

2）搭接应平整且搭接长度≥300mm。

3）搭接处均匀撒上0.4kg---0.6kg/m的膨润土粉。

4）考虑基础的下沉变形，必要时膨润土防水毯可以在底部打皱1~2个，打皱长度为100mm。

5）膨润土防水毯的无纺土工布即白色面冲上铺设，上面再用100mm厚素砼覆盖。

6）膨润土防水毯铺设时，边缘铺设高度高出设计水位100mm。

7）如遇到管线或桩头等穿越膨润土防水毯，先用一块完整的膨润土防水毯依其管径再加周径300mm做个底部加强处理，整卷铺设后，再用水将膨润土粉搅拌成浆状涂补管边。

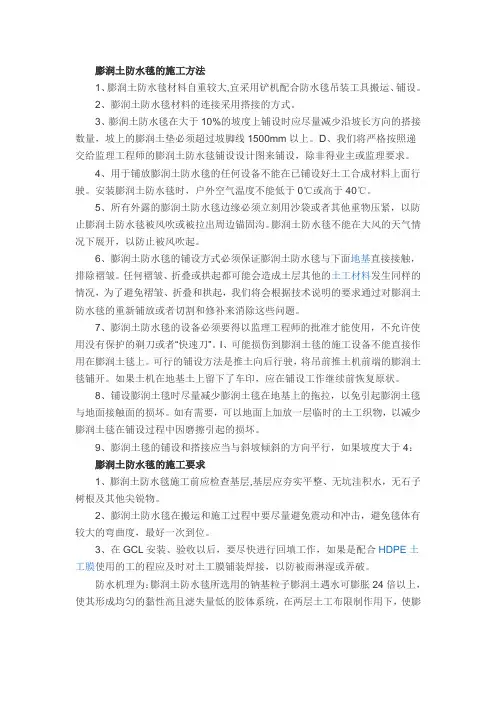

膨润土防水毯的施工方法

1、膨润土防水毯材料自重较大,宜采用铲机配合防水毯吊装工具搬运、铺设。

2、膨润土防水毯材料的连接采用搭接的方式。

3、膨润土防水毯在大于10%的坡度上铺设时应尽量减少沿坡长方向的搭接数量，坡上的膨润土垫必须超过坡脚线1500mm以上。D、我们将严格按照递交给监理工程师的膨润土防水毯铺设设计图来铺设，除非得业主或监理要求。

4、用于铺放膨润土防水毯的任何设备不能在已铺设好土工合成材料上面行驶。安装膨润土防水毯时，户外空气温度不能低于0℃或高于40℃。

5、所有外露的膨润土防水毯边缘必须立刻用沙袋或者其他重物压紧，以防止膨润土防水毯被风吹或被拉出周边锚固沟。膨润土防水毯不能在大风的天气情况下展开，以防止被风吹起。

6、膨润土防水毯的铺设方式必须保证膨润土防水毯与下面地基直接接触，排除褶皱。任何褶皱、折叠或拱起都可能会造成土层其他的土工材料发生同样的情况，为了避免褶皱、折叠和拱起，我们将会根据技术说明的要求通过对膨润土防水毯的重新铺放或者切割和修补来消除这些问题。

7、膨润土防水毯的设备必须要得以监理工程师的批准才能使用，不允许使用没有保护的剃刀或者“快速刀”。I、可能损伤到膨润土毯的施工设备不能直接作用在膨润土毯上。可行的铺设方法是推土向后行驶，将吊前推土机前端的膨润土毯铺开。如果土机在地基土上留下了车印，应在铺设工作继续前恢复原状。

8、铺设膨润土毯时尽量减少膨润土毯在地基上的拖拉，以免引起膨润土毯与地面接触面的损坏。如有需要，可以地面上加放一层临时的土工织物，以减少膨润土毯在铺设过程中因磨擦引起的损坏。

9、膨润土毯的铺设和搭接应当与斜坡倾斜的方向平行，如果坡度大于4：

膨润土防水毯的施工要求

1、膨润土防水毯施工前应检查基层,基层应夯实平整、无坑洼积水，无石子树根及其他尖锐物。

2、膨润土防水毯在搬运和施工过程中要尽量避免震动和冲击，避免毯体有较大的弯曲度，最好一次到位。

体育公园项目工程

10B人工湖施工方案

编制：

审核：

审批：

二零一一年元月二十四日

第一章 编制依据

1）、GB50204-92《混凝土结构工程施工及验收规范》

2）、GB50203-98《砌体工程施工及验收规范》

3）、GB50209-95《建筑地面工种施工及验收规范》

4）、GB50108-2001《地下工程防水技术规范》

5）、GB50208-2002《地下防水工程施工及验收规范》

6）、JG/T193-2006《钠基膨润土防水毯行业标准》

第二章 工程概况

中心湖湖区约1.2万平米。

第三章技术措施

根据本工程的特点及质量目标的要求，组织操作班组，学习设计图纸，熟悉防水构造，细部结点要求，采用材料的性能、规定的施工工艺和技术要求，对进场操作人员进行质量安全技术交底。

1、定位放线

熟悉定位放线图纸，按图纸测放5m*5m方格网并做好控制桩点的保护工作，依据标高图测放等高线，同一标高层面上做若干个桩点，在每个桩点上记录好标高控制点，每个桩点之间延等高线线型方向的距离不大于10m，施工前用白灰撒出圆顺的曲线，在进行人工湖湖型整理前，安排质检员验线并复合标高，同时申报监理部门进行验收，待合格后方可进行下一步施工。

2、基层开挖湖型整理

2.1、根据现场情况，中心湖分东西两块湖区，先施工东侧湖区，后施工西侧湖区，施工前根据标高确定挖填方区域，现场主要是进行挖方整型，挖土厚度超过30cm，使用机械挖方，30cm以内人工挖方，根据等高线上的控制桩开挖至距素土层5cm后采用人工进行清理，尽量避免扰动素土基层，多余土方根据土质情况进行分类、分区堆放，作为三七灰土施工的土源，渣土及时清理出湖区。

2.2、观察基土土质，不得用淤泥、腐植土、耕植土、膨胀土和含有有机物大于8%的土作为基土，必要时进行随机做探坑观察基层土质结构，或者进行钎探，对于软弱土层应按照设计要求进行处理。

3、素土夯实

首先人工耙平基层，清理面层垃圾、杂物，至少夯实三遍，打夯时应一夯压半夯，夯夯相连，行行相连，纵横交叉，夯实后再进行标高复测找平（±15mm），凡高出允许偏差的地方，及时铲平；凡低于标准高程的地方应补土夯实。并使湖底基层达到设计要求90%的密度，申报监理部门验收，合格后方可进行下一步施工。
