型钢混凝土结构的施工

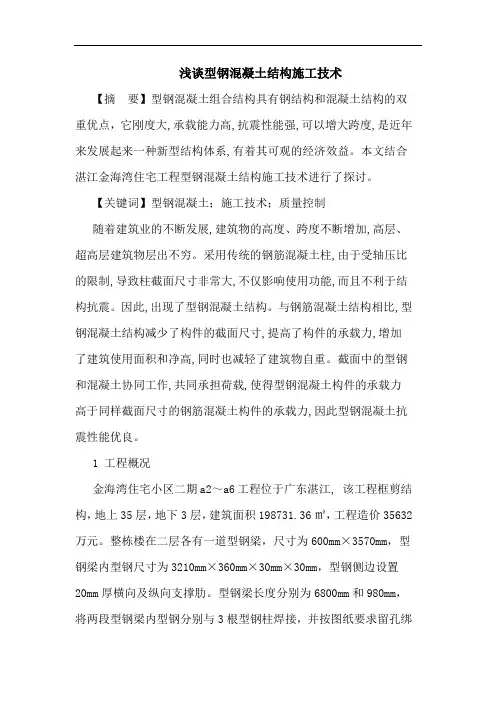

浅谈型钢混凝土结构施工技术

【摘 要】型钢混凝土组合结构具有钢结构和混凝土结构的双重优点，它刚度大,承载能力高,抗震性能强,可以增大跨度,是近年来发展起来一种新型结构体系,有着其可观的经济效益。本文结合湛江金海湾住宅工程型钢混凝土结构施工技术进行了探讨。

【关键词】型钢混凝土；施工技术；质量控制

随着建筑业的不断发展,建筑物的高度、跨度不断增加,高层、超高层建筑物层出不穷。采用传统的钢筋混凝土柱,由于受轴压比的限制,导致柱截面尺寸非常大,不仅影响使用功能,而且不利于结构抗震。因此,出现了型钢混凝土结构。与钢筋混凝土结构相比,型钢混凝土结构减少了构件的截面尺寸,提高了构件的承载力,增加了建筑使用面积和净高,同时也减轻了建筑物自重。截面中的型钢和混凝土协同工作,共同承担荷载,使得型钢混凝土构件的承载力高于同样截面尺寸的钢筋混凝土构件的承载力,因此型钢混凝土抗震性能优良。

1 工程概况

金海湾住宅小区二期a2～a6工程位于广东湛江, 该工程框剪结构，地上35层，地下3层，建筑面积198731.36㎡，工程造价35632万元。整栋楼在二层各有一道型钢梁，尺寸为600mm×3570mm，型钢梁内型钢尺寸为3210mm×360mm×30mm×30mm，型钢侧边设置20mm厚横向及纵向支撑肋。型钢梁长度分别为6800mm和980mm，将两段型钢梁内型钢分别与3根型钢柱焊接，并按图纸要求留孔绑

扎钢筋，组成一个梁柱整体，以达到施工主体承重要求。

2 施工准备

2.1 材料准备

型钢：采用q345－b级低合金高强度结构钢。

钢板：采用q345－b级低合金高强度结构钢。

钢管：钢管采用外径48mm，壁厚3.5mm的焊接钢管，长度1m或3m。焊条：采用e50系列木方、u托等。

2.2 机械准备

型钢混凝土结构钢筋施工

型钢混凝土柱中型钢柱与钢筋的交叉点多，钢柱与柱周主筋、箍筋；钢柱与通过钢柱的水平梁钢筋关系较为复杂，处理难度相对较大。施工过程中，通过钢结构安装施工仿真技术的应用，能直观的反映出钢柱和钢筋之间复杂的空间关系，可事先理顺钢筋的施工顺序，解决可能存在的各种矛盾，明确有效的施工方法，使型钢柱的钢筋施工得到简化。

1型钢柱主筋穿插

型钢柱主筋位置必须准确，否则将影响梁筋及柱箍筋穿过腹板预留孔。为保证主筋位置准确，特采取以下方法：在型钢柱钢筋绑扎完成后，放置专用定位筋对主筋位置进行定位保护，防止钢筋偏位。

2型钢柱箍筋绑扎

柱内箍筋受钢柱影响，某些钢柱内箍筋无法穿过钢柱，钢柱加工时，腹板上加设肋板，钢柱箍筋焊接在肋板之上。焊接长度满足规范要求，单面焊应不小于10d，双面焊5d。下图为部分型钢柱截面图，由此可见箍筋的绑扎形式：

3型钢梁钢筋绑扎

型钢梁绑扎钢筋时，梁的拉钩应绕过钢梁翼缘板加设，下图为部分型钢梁截面图：

由于型钢梁不能架起绑扎，为防止梁筋箍筋绑扎困难，支设模板先立底模，留下侧模不支，绑扎钢筋按如下顺序：

摆放梁箍筋 穿梁底筋 梁底筋与钢柱牛腿焊接 箍筋与梁底筋绑扎

穿梁面筋 梁面筋与钢柱牛腿焊接 绑扎梁面筋 支梁侧模

龙源期刊网

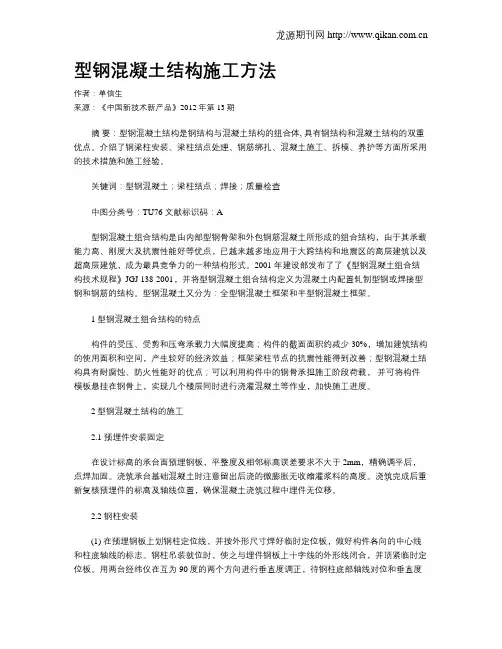

型钢混凝土结构施工方法

作者：单信生

来源：《中国新技术新产品》2012年第13期

摘 要：型钢混凝土结构是钢结构与混凝土结构的组合体, 具有钢结构和混凝土结构的双重优点。介绍了钢梁柱安装、梁柱结点处理、钢筋绑扎、混凝土施工、拆模、养护等方面所采用的技术措施和施工经验。

关键词：型钢混凝土；梁柱结点；焊接；质量检查

中图分类号：TU76 文献标识码：A

型钢混凝土组合结构是由内部型钢骨架和外包钢筋混凝土所形成的组合结构，由于其承载能力高、刚度大及抗震性能好等优点，已越来越多地应用于大跨结构和地震区的高层建筑以及超高层建筑，成为最具竞争力的一种结构形式。2001 年建设部发布了了《型钢混凝土组合结构技术规程》JGJ 138-2001，并将型钢混凝土组合结构定义为混凝土内配置轧制型钢或焊接型钢和钢筋的结构。型钢混凝土又分为：全型钢混凝土框架和半型钢混凝土框架。

1 型钢混凝土组合结构的特点

构件的受压、受剪和压弯承载力大幅度提高；构件的截面面积约减少30%，增加建筑结构的使用面积和空间，产生较好的经济效益；框架梁柱节点的抗震性能得到改善；型钢混凝土结构具有耐腐蚀、防火性能好的优点；可以利用构件中的钢骨承担施工阶段荷载， 并可将构件模板悬挂在钢骨上，实现几个楼层同时进行浇灌混凝土等作业，加快施工进度。

2 型钢混凝土结构的施工

2.1 预埋件安装固定

在设计标高的承台面预埋钢板，平整度及相邻标高误差要求不大于2mm，精确调平后，点焊加固。浇筑承台基础混凝土时注意留出后浇的微膨胀无收缩灌浆料的高度。浇筑完成后重新复核预埋件的标高及轴线位置，确保混凝土浇筑过程中埋件无位移。

2.2 钢柱安装

(1) 在预埋钢板上划钢柱定位线，并按外形尺寸焊好临时定位板，做好构件各向的中心线和柱底轴线的标志。钢柱吊装就位时，使之与埋件钢板上十字线的外形线闭合，并顶紧临时定位板。用两台经纬仪在互为90度的两个方向进行垂直度调正，待钢柱底部轴线对位和垂直度龙源期刊网

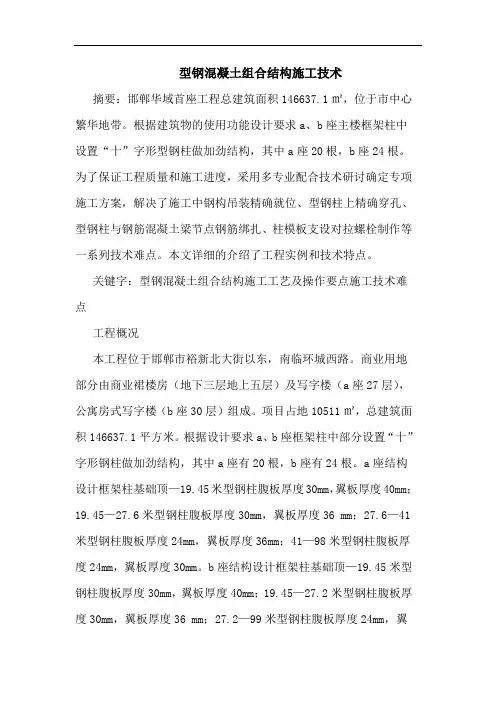

型钢混凝土组合结构施工技术

摘要：邯郸华域首座工程总建筑面积146637.1㎡，位于市中心繁华地带。根据建筑物的使用功能设计要求a、b座主楼框架柱中设置“十”字形型钢柱做加劲结构，其中a座20根，b座24根。为了保证工程质量和施工进度，采用多专业配合技术研讨确定专项施工方案，解决了施工中钢构吊装精确就位、型钢柱上精确穿孔、型钢柱与钢筋混凝土梁节点钢筋绑扎、柱模板支设对拉螺栓制作等一系列技术难点。本文详细的介绍了工程实例和技术特点。

关键字：型钢混凝土组合结构施工工艺及操作要点施工技术难点

工程概况

本工程位于邯郸市裕新北大街以东，南临环城西路。商业用地部分由商业裙楼房（地下三层地上五层）及写字楼（a座27层），公寓房式写字楼（b座30层）组成。项目占地10511㎡，总建筑面积146637.1平方米。根据设计要求a、b座框架柱中部分设置“十”字形钢柱做加劲结构，其中a座有20根，b座有24根。a座结构设计框架柱基础顶—19.45米型钢柱腹板厚度30mm，翼板厚度40mm；19.45—27.6米型钢柱腹板厚度30mm，翼板厚度36 mm；27.6—41米型钢柱腹板厚度24mm，翼板厚度36mm；41—98米型钢柱腹板厚度24mm，翼板厚度30mm。b座结构设计框架柱基础顶—19.45米型钢柱腹板厚度30mm，翼板厚度40mm；19.45—27.2米型钢柱腹板厚度30mm，翼板厚度36 mm；27.2—99米型钢柱腹板厚度24mm，翼

板厚度30mm，型钢柱腹板宽600mm，翼板宽300mm。型钢混凝土柱截面尺寸有1200x1200mm、1000x1000mm、900x900mm形式。

施工工艺及操作要点

工艺流程：测量轴线、标高定位起吊钢柱与就位临时固定 测量垂直度、标高校正固定预热 焊接接头（对称焊接）超声波探伤绑扎柱钢筋
