消防联动系统
黄老邪
消防联动系统主要由火灾探测器和手动报警装置、喷淋灭火系统、消火栓系统、防排烟系统、通风空调系统、电梯系统、防火卷帘门系统、防火门、声光报警及消防广播系统、消防切非（非消防应急电源）及应急照明等系统组成，通过火灾自动报警控制系统的整合，形成一个完整的消防联动系统，集传送报警信号、发送警报警示、联动控制相关系统的启停或开闭、信号反馈等多种功能，能有效控制火情。
火灾探测器和手动报警装置：
火灾探测器主要有感烟探测器、感温探测器、感光探测器、燃气探测器等。火灾探测器是火灾自动报警系统及消防联动系统中最重要的主动报警设备，能够第一时间发出报警信号，并引发消防联动动作。手动报警按钮则是主要的非自动报警装置，由人进行手动报警操作，对火灾报警控制器发出报警信号，提示控制中心采取应急措施。火灾探测器和手报同样既能及时发出报警信号，又能指示火灾发生区域。
预作用喷淋灭火系统：
火灾初步发生时，由火灾探测器（温感或烟感等）发出报警信号联动预作用阀开启，向喷淋管网充水，末端排气阀打开，排出压力气体。同时，水流冲击水力警铃进行报警，压力开关反馈信号给控制中心火灾报警控制器，启动喷淋泵持续充水（喷淋泵还有控制中心多线控制盘上手动启泵、泵房直接启泵等启泵方式）。等到管网末端都充满水后，排气阀关闭，形成临时湿式系统。在火灾发生区域温度进一步升高（一般为68℃）时，喷淋头受热开启，进行喷淋灭火。如果火灾初步发生时火灾探测器没有能够发出信号开启预作用阀，那么在温度上升到喷淋头受热开启时，压力气体排出，由压力开关给出信号启动预作用阀进行供水灭火及响铃，并反馈中控室启泵，类似于干式系统。喷淋泵的关泵可以通过在泵房就地操作或通过控制中心多线控制盘手动实现。喷淋泵启泵或关泵的动作都会通过控制模块反馈信号给火灾报警控制器。
消火栓系统：
消火栓泵的启泵有多种方式：1）消火栓箱起泵按钮直接启泵（新规范建议不宜采用，宜只作为报警信号）；2）泵房直接手动启泵；3）控制中心多线控制盘手动启泵；4）消防水泵应由消防水泵出水干管上设置的压力开关、高位消防水箱出水管上的流量开关，或报警阀压力开关等开关信号直接启动消防水泵。关闭则通过控制中心手动关泵或在泵房直接关泵。起泵或关泵的动作都会通过控制模块反馈信号给火灾报警控制器。

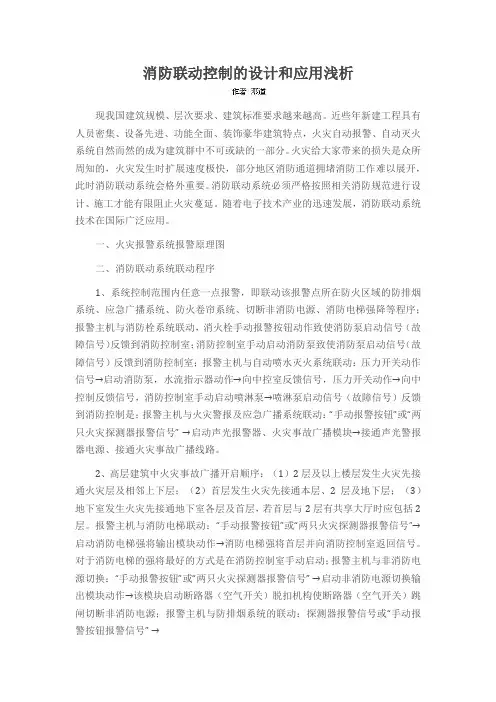

消防联动控制的设计和应用浅析
现我国建筑规模、层次要求、建筑标准要求越来越高。近些年新建工程具有人员密集、设备先进、功能全面、装饰豪华建筑特点，火灾自动报警、自动灭火系统自然而然的成为建筑群中不可或缺的一部分。火灾给大家带来的损失是众所周知的，火灾发生时扩展速度极快，部分地区消防通道拥堵消防工作难以展开，此时消防联动系统会格外重要。消防联动系统必须严格按照相关消防规范进行设计、施工才能有限阻止火灾蔓延。随着电子技术产业的迅速发展，消防联动系统技术在国际广泛应用。
一、火灾报警系统报警原理图
二、消防联动系统联动程序
1、系统控制范围内任意一点报警，即联动该报警点所在防火区域的防排烟系统、应急广播系统、防火卷帘系统、切断非消防电源、消防电梯强降等程序；报警主机与消防栓系统联动，消火栓手动报警按钮动作致使消防泵启动信号（故障信号）反馈到消防控制室；消防控制室手动启动消防泵致使消防泵启动信号（故障信号）反馈到消防控制室；报警主机与自动喷水灭火系统联动：压力开关动作信号→启动消防泵，水流指示器动作→向中控室反馈信号，压力开关动作→向中控制反馈信号，消防控制室手动启动喷淋泵→喷淋泵启动信号（故障信号）反馈到消防控制是；报警主机与火灾警报及应急广播系统联动：“手动报警按钮”或“两只火灾探测器报警信号” →启动声光报警器、火灾事故广播模块→接通声光警报器电源、接通火灾事故广播线路。
2、高层建筑中火灾事故广播开启顺序：（1）2层及以上楼层发生火灾先接通火灾层及相邻上下层；（2）首层发生火灾先接通本层、2层及地下层；（3）地下室发生火灾先接通地下室各层及首层，若首层与2层有共享大厅时应包括2层。报警主机与消防电梯联动：“手动报警按钮”或“两只火灾探测器报警信号”→启动消防电梯强将输出模块动作→消防电梯强将首层并向消防控制室返回信号。对于消防电梯的强将最好的方式是在消防控制室手动启动；报警主机与非消防电源切换：“手动报警按钮”或“两只火灾探测器报警信号” →启动非消防电源切换输出模块动作→该模块启动断路器（空气开关）脱扣机构使断路器（空气开关）跳闸切断非消防电源；报警主机与防排烟系统的联动：探测器报警信号或“手动报警按钮报警信号” → 打开正压送风口→正压送风口打开信号→启动正压送风机。防火风区内的探测器报警信号或“手动报警按钮报警信号” →启动该防火分区的排烟口（打开）→排烟口打开信号启动排烟分机。防火分区排烟风机入口处的排烟防火阀（280°）的关闭信号停止该防火分区的排烟风机。报警主机与防火卷帘联动：（1）作为防火分区分割用的防火卷帘：感烟探测器报警信号→启动防火卷帘下降输出模块控制防火卷帘下降到底→防火卷帘降低限位信号通过输入模板反馈到消防控制室（消防报警控制器显示防火卷帘关闭信号）；（2）疏散通道的防火卷帘：当安装在防火卷帘两侧的感烟探测器报警信号→启动防火卷帘一步下降输出模块使防火卷帘下降一步后停止，当安装在防火卷帘两侧的感温探测器发出报警信号→启动防火卷帘两步将输出模块使防火卷帘下降到底。
消防火灾报警及联动控制系统
一、消防系统的组成
又称火灾报警系统，消防自动报警系统。由火灾报警主机、火灾特征或火灾早期特征传感器、人工火灾报警设备、输出控制设备组成。传感器完成对火灾特征或火灾早期特征的探测，并将相关信号传送到火灾报警主机。报警主机完成对信号的显示、记录，并完成相应的输出控制。
火灾自动报警及自动灭火系统可由下列部分或全部设备组成，如图下图：
火灾自动报警及联动控制系统
二、消防系统的工作原理
1、火灾报警控制系统的运行机制
火灾探测器通过对火灾发出燃烧气体、烟雾粒子、温升和火焰的探测，将探测到的火情信号转化为火警电信号。在现场的人员若发现火情后，也应立即直接按动手动报警按钮，发出火警电信号。火灾报警控制器接收到火警电信号，经确认后，一方面发出预警、火警声光报警信号，同时显示并记录火警地址和时间，告诉消防控制室（中心）的值班人员；另一方面将火警电信号传送至各楼层（防火分区）所设置的火灾显示盘，火灾显示盘经信号处理，发出预警和火警声光报警信号，并显示火警发生的地址，通知楼层（防火分工程区）值班人员立即察看火情并采取相应的扑灭措施。在消防控制室（中心）还可能通过火灾报警控制器的通信接口，将火警信号在!"#微机彩显系统显示屏上更直观地显示出来。
2、联动控制器则从火灾报警控制器读取火警数据，经预先编程设置好的控制逻辑（“或”。消防电话
消防 消防
联动 报警
消防广播 不间断电源 消火栓
排烟风机
防火阀
防火卷帘
报警扬声器 感温感烟测器
报警按钮
楼盘显示 报警按钮声光报 “与”、“片”、“总报”等控制逻辑）处理后。向相应的控制点发出联动控制信号，并发出提示声光信号，经过执行器去控制相应的外控消防设备，如：排烟阀，排烟风机等防烟排烟设备，防火阀、防火卷帘门等防火设备；警铃、警笛和声光报警器等警报设备；关闭空调、电梯迫降和打开人员疏散指示灯等；启动消防泵、喷淋泵等消防灭火设备等。外控消防设备的启停状态应反馈给联动控制器主机并以光信号形式显示出来，使消防控制室（中心）值班人员了解外控设备的实际运行情况，消防内部电话，消防内部广播起到通信联络和对人员疏散、防火灭火的调度指挥作用。
消防联动系统操作规程
5.1 目的
规范消防联动系统的操作
5.2 适用范围
适用于物业公司各管理处工程部
5.3 消防联动系统的操作
5.3.1 操作规程
1)火灾自动报警时，首先看其显示屏报警部位为几层几区，并到指定位置查看。
2)当确定有火灾时，启动联动系统，切断非消防电源，切入应急电源启动发电机，把电梯全部迫降到一楼，消防梯供抢险人员使用。
3)启动消防水泵，使消防栓内水压充足，供灭火使用。
4)启动消防排烟风机，排除着火层烟雾，启动送风机给灭火和疏散提供方便。
5)发出疏散命令，打开楼层广播，通知业主疏散。
6)如没有火灾发生，是误报火警，按“复位”按钮，将恢复正常运行状态。
5.3.2 消防联动系统的日常巡查、维护内容
5.3.1 检查显示屏上各种显示是否正常。
5.3.2 检查火灾自动报警柜内各接口是否松动，线路是否有损伤。
5.3.3 擦拭设备，保持地面、墙壁、设备无积尘、水渍、油渍等。
5.3.4 检查柜上各显示灯是否烧坏，各按钮开关是否在正确的位置上，指示准确无误。
5.3.5 检查各消防报警设备，消防反馈设备的正常功能，发现故障立即检查维修。
5.4 管理规程
5.4.1 消防联动监控中心须有专人24小时不间断值班，并严格作好各种记录。
5.4.2 消防联动系统维保责任人须有消防上岗证，按维保计划定期维保，确保整个系统发挥正常功能。
5.4.3 消防联动设施为消防专用，严禁挪作它用，专用工具、专用设备应保管理良好。
5.4.4 发现消防联动系统的报警须立即弄清原因，按操作规程处理，发现故障须立即排除，所有系统的报警或动作都须作详细处理记录。
5.4.5 消防监控中心须保持干净整洁，严禁无关人员进入监控室内。
5.5 附表： 5.5.1 《消防联动系统巡查记录》
5.5.2 《消防联动系统维修保养计划表》
