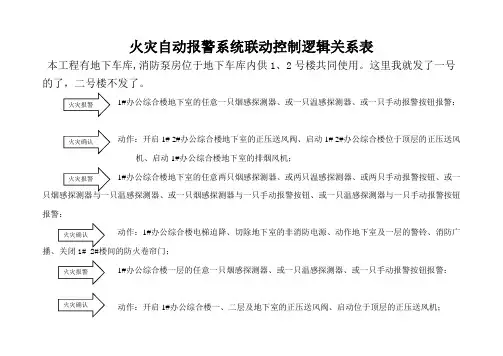

火灾自动报警系统联动控制逻辑关系表
本工程有地下车库,消防泵房位于地下车库内供1、2号楼共同使用。这里我就发了一号
的了，二号楼不发了。
1#办公综合楼地下室的任意一只烟感探测器、或一只温感探测器、或一只手动报警按钮报警：
动作：开启1# 2#办公综合楼地下室的正压送风阀、启动1# 2#办公综合楼位于顶层的正压送风机、启动1#办公综合楼地下室的排烟风机；
1#办公综合楼地下室的任意两只烟感探测器、或两只温感探测器、或两只手动报警按钮、或一只烟感探测器与一只温感探测器、或一只烟感探测器与一只手动报警按钮、或一只温感探测器与一只手动报警按钮报警：
动作：1#办公综合楼电梯迫降、切除地下室的非消防电源、动作地下室及一层的警铃、消防广播、关闭1# 2#楼间的防火卷帘门；
1#办公综合楼一层的任意一只烟感探测器、或一只温感探测器、或一只手动报警按钮报警：
动作：开启1#办公综合楼一、二层及地下室的正压送风阀、启动位于顶层的正压送风机； 火灾报警
火灾确认
火灾确认 火灾报警
火灾确认
火灾报警 1#办公综合楼一层的任意两只烟感探测器、或两只温感探测器、或两只手动报警按钮、或一只烟感探测器与一只感探测器、或一只烟感探测器与一只手动报警按钮、或一只温感探测器与一只手动报警按钮报警：
动作：1#办公综合楼电梯迫降、切除一层的非消防电源、动作地下室及一、二层警铃、消防广播；
1#办公综合楼2-10层的任意一只烟感探测器、或一只温感探测器、或一只手动报警按钮报警：
动作：开启报警楼层及上下层的正压送风阀、启动位于11层的正压送风机，其中2~6层门禁解除，常开防火门关闭，其他楼层无门禁与常开防火门。
1#办公综合楼2-10层同层的任意两只烟感探测器、或两只温感探测器、或两只手动报警按钮、或一只烟感探测器与一只温感探测器、或一只烟感探测器与一只手动报警按钮、或一只温感探测器与一只手动报警按钮报警：
湿式系统启动喷淋泵干式系统开启预作用阀组雨淋系统开启雨淋阀组保护防火卷帘门启动水幕阀组作为防火分隔启动水幕阀组消火栓系统启动消防泵启动气体灭火启动声光报警器加压送风机启动送风口和加压送风机挡烟垂壁启动挡烟垂壁排烟口排烟窗排烟阀启动排烟机防火门防火门关闭防火门启动卷帘门降至距地1.8米处启动卷帘降至地面非疏散通道卷帘门启动卷帘降至地面电梯启动所有电梯声光报警器启动所有声光应急广播启动所有广播应急照明启动所有非消防电源启动相关区域附表（1） 消防报警联动控制逻辑
消火栓报警按钮报警应由同一防火区域内两只独立的探测器报警、一只探测器与一只手报或紧急启动按钮防火区内收到首个报警信号后气体灭火系统喷淋系统由湿式报警阀压力开关的动作信号直接控制同一区域内两只以上独立感烟或一只感烟与一只手报报警同一区域内两只以上独立感温或一只感温与一只手报报警
防烟排烟系统
防火分区内两只独立的火灾探测器或一只探测器与一只手报报警
任意两只探测器或一只探测器与一只手报报警同一防火分区内两只独立的探测器报警
防火卷帘门防火分区内两只独立的火灾探测器报警
任意两只探测器或一只探测器与一只手报报警任意两只探测器或一只探测器与一只手报报警防火分区内两只独立的感烟探测器报警卷帘两侧的任一只感温探测器报警疏散通道卷帘门水幕系统防火卷帘门全降的反馈信号与本报警区内任一探测器或手动报警按钮
排烟系统区域内两只独立的感温探测器报警
任意两只探测器或一只探测器与一只手报报警任意两只探测器或一只探测器与一只手报报警启动附近的两只独立的感烟报警防烟系统由加压风口所在的防火分区内两只独立的火灾探测器或一只探测器与一只手报报警
排烟口、排烟窗、排烟阀
火灾自动报警消防联动逻辑关系整理
防火分区联动关系：
联动
设备 联动条件 依据：GB50116-2013火灾自动报警系统设计规范
声光、消防广播 2点探测器；
1点探测器+1点手报 第4.8.1条: 火灾自动报警系统应设置火灾声光警报器，并应在确认火灾后启动建筑内的所有火灾声光警报器。
第4.8.8条： 消防应急广播系统的联动控制信号应由消防联动控制器发出。当确认火灾后，应同时向全楼进行广播。
排烟阀 2点探测器；
1点探测器+1点手报 第4.5.2.1条：应由同一防烟分区内的两只独立的火灾探测器的报警信号，作为排烟口、排烟窗或排烟阀开启的联动触发信号，并应由消防联动控制器联动控制排烟口 、排烟窗或排烟阀的开启，同时停止该防烟分区的空气调节系统。
排烟风机 2点探测器；
1点探测器+1点手报 第4.5.2.2条：应由排烟口、排烟窗或排烟阀开启的动作信号，作为排烟风机启动的联动触发信号，并应由消防联动控制器联动控制排烟风机的启动。
正压送风阀 2点探测器；
1点探测器+1点手报 第4.5.1.1条： 应由加压送风口所在防火分区内的两只独立的火灾探测器或一只火灾探测器与一只手动火灾报警按钮的报警信号，作为送风门开启和加压送风机启动的联动触发信号，并应由消防联动控制器联动控制相关层前室等需要加压送风场所的加压送风口开启和加压送风机启动。 联动
设备 联动条件 依据：GB50116-2013火灾自动报警系统设计规范
正压送风机 2点探测器；
1点探测器+1点手报 第4.5.1.1条： 应由加压送风口所在防火分区内的两只独立的火灾探测器或一只火灾探测器与一只手动火灾报警按钮的报警信号，作为送风门开启和加压送风机启动的联动触发信号，并应由消防联动控制器联动控制相关层前室等需要加压送风场所的加压送风口开启和加压送风机启动。
电动挡烟垂壁 垂壁附近2点感烟探测器 第4.5.1.2条： 应由同一防烟分区内且位于电动挡烟垂壁附近的两只独立的感烟火灾探测器的报警信号，作为电动挡烟垂壁降落的联动触发信号。

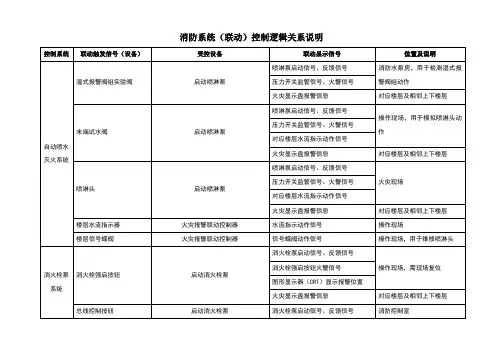

消防系统（联动）控制逻辑关系说明
控制系统 联动触发信号（设备） 受控设备 联动显示信号 位置及说明
自动喷水灭火系统 湿式报警阀组实验阀 启动喷淋泵 喷淋泵启动信号、反馈信号 消防水泵房，用于检测湿式报警阀组动作 压力开关监管信号、火警信号
火灾显示盘报警信息 对应楼层及相邻上下楼层
末端试水阀 启动喷淋泵 喷淋泵启动信号、反馈信号
操作现场，用于模拟喷淋头动作 压力开关监管信号、火警信号
对应楼层水流指示动作信号
火灾显示盘报警信息 对应楼层及相邻上下楼层
喷淋头 启动喷淋泵 喷淋泵启动信号、反馈信号
火灾现场 压力开关监管信号、火警信号
对应楼层水流指示动作信号
火灾显示盘报警信息 对应楼层及相邻上下楼层
楼层水流指示器 火灾报警联动控制器 水流指示动作信号 操作现场
楼层信号蝶阀 火灾报警联动控制器 信号蝶阀动作信号 操作现场，用于维修喷淋头
消火栓泵系统 消火栓强启按钮 启动消火栓泵 消火栓泵启动信号、反馈信号
操作现场，需现场复位 消火栓强启按钮火警信号
图形显示器（CRT）显示报警位置
火灾显示盘报警信息 对应楼层及相邻上下楼层
总线控制按钮 启动消火栓泵 消火栓泵启动信号、反馈信号 消防控制室
消防系统（联动）控制逻辑关系说明
控制系统 联动触发信号（设备） 受控设备 联动显示信号 位置及说明
多线制（直线）控制按钮 启动消火栓泵 消火栓泵启动信号、反馈信号 消防控制室
机械排烟系统 排烟口控制盘
排烟口 排烟口启动信号、反馈信号 操作现场，需现场复位
总线控制按钮 排烟口反馈信号 消防值班室，需现场复位
排烟风机操作柜
排烟风机 排烟风机启动信号、反馈信号 操作现场
总线控制按钮
消防控制室
多线制（直线）控制按钮
应由排烟口开启的动作信号，作为排烟风机启动的联动触发信号，并由火灾报警控制器（联动型）控制排烟风机的启动
排烟管道温度达到280℃ 排烟防火阀 排烟防火阀启动信息（关闭阀口）
