沉管施工技术方案

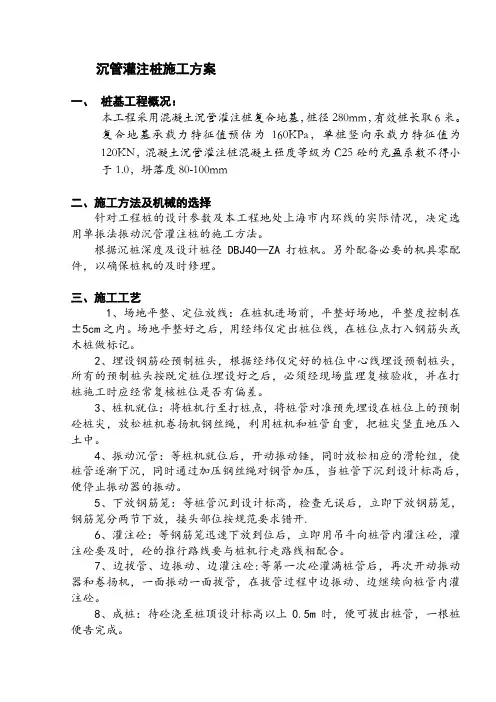

沉管灌注桩施工方案

一、 桩基工程概况：

本工程采用混凝土沉管灌注桩复合地基，桩径280mm，有效桩长取6米。复合地基承载力特征值预估为160KPa，单桩竖向承载力特征值为120KN，混凝土沉管灌注桩混凝土强度等级为C25砼的充盈系数不得小于1.0，坍落度80-100mm

二、施工方法及机械的选择

针对工程桩的设计参数及本工程地处上海市内环线的实际情况，决定选用单振法振动沉管灌注桩的施工方法。

根据沉桩深度及设计桩径DBJ40—ZA打桩机。另外配备必要的机具零配件，以确保桩机的及时修理。

三、施工工艺

1、场地平整、定位放线：在桩机进场前，平整好场地，平整度控制在±5cm之内。场地平整好之后，用经纬仪定出桩位线，在桩位点打入钢筋头或木桩做标记。

2、埋设钢筋砼预制桩头，根据经纬仪定好的桩位中心线埋设预制桩头，所有的预制桩头按既定桩位埋设好之后，必须经现场监理复核验收，并在打桩施工时应经常复核桩位是否有偏差。

3、桩机就位：将桩机行至打桩点，将桩管对准预先埋设在桩位上的预制砼桩尖，放松桩机卷扬机钢丝绳，利用桩机和桩管自重，把桩尖竖直地压入土中。

4、振动沉管：等桩机就位后，开动振动锤，同时放松相应的滑轮组，使桩管逐渐下沉，同时通过加压钢丝绳对钢管加压，当桩管下沉到设计标高后，便停止振动器的振动。

5、下放钢筋笼：等桩管沉到设计标高，检查无误后，立即下放钢筋笼，钢筋笼分两节下放，接头部位按规范要求错开.

6、灌注砼：等钢筋笼迅速下放到位后，立即用吊斗向桩管内灌注砼，灌注砼要及时，砼的推行路线要与桩机行走路线相配合。

7、边拔管、边振动、边灌注砼:等第一次砼灌满桩管后，再次开动振动器和卷扬机，一面振动一面拔管，在拔管过程中边振动、边继续向桩管内灌注砼。

8、成桩：待砼浇至桩顶设计标高以上0.5m时，便可拔出桩管，一根桩便告完成。 9、重复3—8之间的工序，继续下一根桩的施工。

四、施工技术措施及施工要点

天津市青龙建筑安装工程有限公司 西区地下车库及人防

1 一、工程概况：

1、工程简介：

工程名称：普泰花园东区地下车库及人防

桩基类型: 沉管灌注桩

建设单位：天津市永泰红磡房地产开发有限公司

设计单位：天津华汇工程建筑设计有限公司

施工单位：江苏南通二建东润公司

桩基础设计参数：

（1）本工程室内外高差为0.65m,室内±0.000相当于大沽标高4.425米。桩径D=500㎜

（2）桩身混凝土强度C30，单桩抗拔极限承载力为480KN。

（3）沉管灌注桩数量为334根。

（4）本工程严格遵照《混凝土工程施工质量验收规范》GB50204-2002）、《建筑地基基础工程施工质量验收规范》（GB50202-2002）及国家相关规范进行施工。

二、编制依据和执行标准

1、根据天津华汇工程建筑设计院设计的桩平面图,详图及现场勘踏.

依据标准

《工程测量规范》（GB50026-2002）

《工业与民用建筑灌注桩基础设计与施工规范》（JGJ4-80）

《建筑桩基技术规范》（JGJ94-94） 天津市青龙建筑安装工程有限公司 西区地下车库及人防

2 《灌注桩基础技术规范》（YSJ212-92）、（YBJ42-92）

《混凝土质量控制标准》（GB50164-92）

《钢筋机械连接通用技术规程》（JGJ107-96）

《建筑工程冬期施工规定》（JGJ104-97）

验评标准

《建筑工程施工质量验收统一标准》（GB50300-2001）

《建筑工程质量检验评定标准》（GBJ301-88）

其他规范、标准

《建设工程项目管理规范》（GB/T50326-2001）

《建设工程文件归档整理规范》（GB/T50328-2001）

一、工程概况 ............................................................................................................... 2

二、施工部署 ............................................................................................................... 2

三、施工方案、施工方法 ........................................................................................... 3

四、施工进度计划及保证措施 ................................................................................. 11

五、质量保证措施 ..................................................................................................... 14

六、安全生产措施 ..................................................................................................... 18

七、防汛应急预案 ..................................................................................................... 25

一、工程概况

本工程过河段沉管分为穿越XXX河道和穿越北江XXX河道，其中XXX河道段沉管桩号为K10+297.44~K10+514.02,长223.3m；北江段沉管桩号为K11+119.06~K11+628.76,长509.7m。管道敷设均采用D3680X40双钢管敷设，两管中心间距为15m。北江段采用抛石处理后的地基，XXX河道段采用天然地基；基础均采用管底回填40cm的5-30级配碎石，每隔20米设置一个垫块或砂包；沉管完成后抛15-30级配碎石厚一米，再抛块石（30cm~50cm）厚一米，回填原土3~4米；北江段过河管覆土不小于4米，XXX河道段过河管覆土不小于3.5米。

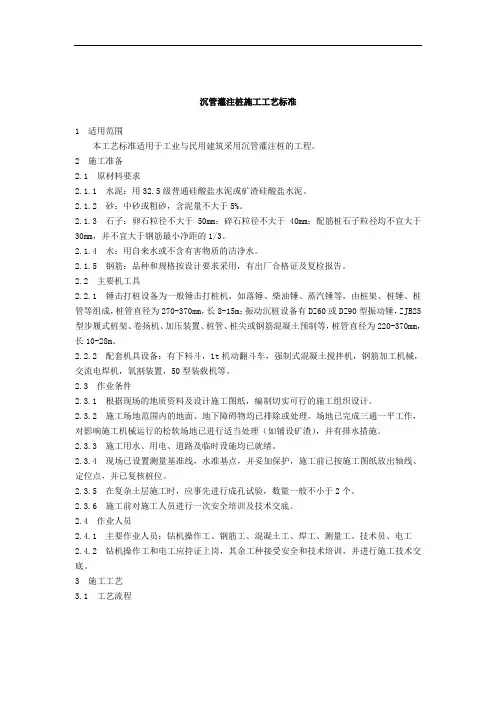

沉管灌注桩施工工艺标准

1 适用范围

本工艺标准适用于工业与民用建筑采用沉管灌注桩的工程。

2 施工准备

2.1 原材料要求

2.1.1 水泥：用32.5级普通硅酸盐水泥或矿渣硅酸盐水泥。

2.1.2 砂：中砂或粗砂，含泥量不大于5%。

2.1.3 石子：卵石粒径不大于50mm；碎石粒径不大于40mm；配筋桩石子粒径均不宜大于30mm，并不宜大于钢筋最小净距的1/3。

2.1.4 水：用自来水或不含有害物质的洁净水。

2.1.5 钢筋：品种和规格按设计要求采用，有出厂合格证及复检报告。

2.2 主要机工具

2.2.1 锤击打桩设备为一般锤击打桩机，如落锤、柴油锤、蒸汽锤等，由桩架、桩锤、桩管等组成，桩管直径为270-370mm，长8-15m；振动沉桩设备有DZ60或DZ90型振动锤，ZJB25型步履式桩架、卷扬机、加压装置、桩管、桩尖或钢筋混凝土预制等，桩管直径为220-370mm，长10-28m。

2.2.2 配套机具设备：有下料斗，1t机动翻斗车，强制式混凝土搅拌机，钢筋加工机械，交流电焊机，氧割装置，50型装载机等。

2.3 作业条件

2.3.1 根据现场的地质资料及设计施工图纸，编制切实可行的施工组织设计。

2.3.2 施工场地范围内的地面、地下障碍物均已排除或处理。场地已完成三通一平工作，对影响施工机械运行的松软场地已进行适当处理（如铺设矿渣），并有排水措施。

2.3.3 施工用水、用电、道路及临时设施均已就绪。

2.3.4 现场已设置测量基准线，水准基点，并妥加保护，施工前已按施工图纸放出轴线、定位点，并已复核桩位。

2.3.5 在复杂土层施工时，应事先进行成孔试验，数量一般不小于2个。

2.3.6 施工前对施工人员进行一次安全培训及技术交底。

2.4 作业人员

2.4.1 主要作业人员：钻机操作工、钢筋工、混凝土工、焊工、测量工、技术员、电工
