机械设计自测试题答案(B)

《机械设计基础》重修复习卷(二)一．填空1、在铰链四杆机构中相对静止的构件称为机架；能作圆周运动的构件称为曲柄；不与机架相连的构件称为连杆。

2、三星轮变向机构之所以能够起变向作用，是因为有惰轮起作用，它不影响传动比。

3、键连接通过键将轴与轮毂结合在一起，从而实现周向运动传递扭矩。

4、根据轴承与轴工作面摩擦性质的不同，轴承可分为滑动摩擦和滚动摩擦。

5．为保证齿轮传动的连续性，将___实际啮合线_与__基圆齿距__的比值称为重合度。

6、按照滚动轴承所受载荷的不同，滚动轴承分为向心、推力和和向心推力三类。

7、渐开线齿廓的啮合特性有瞬时传动比准确、中心距可分离性和齿廓间相对滑动等。

8．带传动的主要失效形式为打滑和带的磨损。

9．齿面接触强度设计计算是针对齿面点蚀失效进行的；齿根弯曲疲劳强度设计计算是针对齿轮疲劳折断进行的。

二．选择题1．平行四边形双曲柄机构，当主动件曲柄作匀速转动时，从动曲柄将怎样运动？( )A．匀速转动 B.间歇转动 C．变速转动 D.往复摆动2．曲柄滑块机构中，当( )为主动件时机构有死点位置出现。

A.曲柄B.滑块C.连杆3．以下关于曲柄摇杆机构的叙述正确的是( )A．只能以曲柄为主动件 B.摇杆不可以作主动件 C．主动件既可能作整周旋转运动也可以作往复摆动 D. 以上都不对4．杆长不等的铰链四杆机构，若以最短杆为机架，则是什么机构( ) ？A.曲柄摇杆机构B.双曲柄机构或双摇杆机构C.双摇杆机构D.双曲柄机构5．图示凸轮轮廓是分别以O和O1为圆心的圆弧和直线组成的。

该凸轮机构从动件的运动过程是( )类型。

A 升---停---降---停；B 升---停---降；C 升---降---停；D 升---降。

6．凸轮连续转动，从动件的运动周期是( )。

A 从动件推程时间；B 从动件回程时间；C 从动件推程和回程时间之和；D 凸轮一转的时间。

7．( )能把回转运动转变成往复摆动运动。

A．双曲柄机构 B．摆动导杆机构 C．曲柄摇杆机构 D．曲柄滑块机构8．定轴轮系的传动比以下各表达式中正确的是( )。

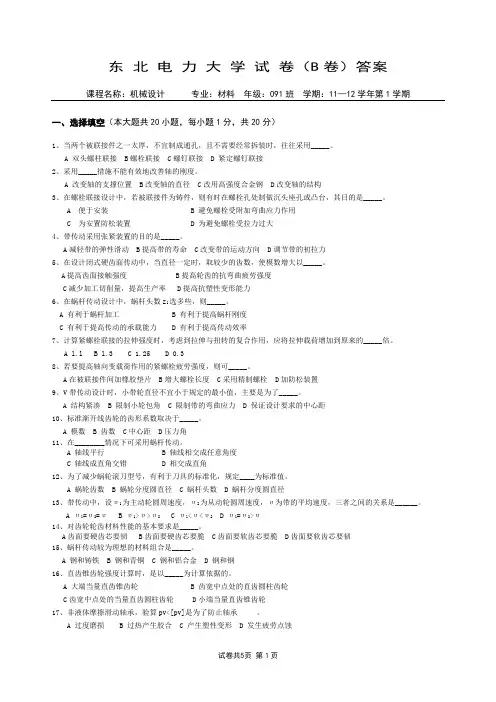

课程名称：机械设计专业：材料年级：091班学期：11—12学年第1学期一、选择填空（本大题共20小题，每小题1分，共20分）1、当两个被联接件之一太厚，不宜制成通孔，且不需要经常拆装时，往往采用_____。

A 双头螺柱联接 B螺栓联接 C螺钉联接 D 紧定螺钉联接2、采用_____措施不能有效地改善轴的刚度。

A 改变轴的支撑位置 B改变轴的直径 C改用高强度合金钢 D改变轴的结构3、在螺栓联接设计中，若被联接件为铸件，则有时在螺栓孔处制做沉头座孔或凸台，其目的是_____。

A 便于安装B 避免螺栓受附加弯曲应力作用C 为安置防松装置D 为避免螺栓受拉力过大4、带传动采用张紧装置的目的是_____。

A减轻带的弹性滑动 B提高带的寿命 C改变带的运动方向 D调节带的初拉力5、在设计闭式硬齿面传动中，当直径一定时，取较少的齿数，使模数增大以_____。

A提高齿面接触强度 B提高轮齿的抗弯曲疲劳强度C减少加工切削量，提高生产率 D提高抗塑性变形能力6、在蜗杆传动设计中，蜗杆头数z1选多些，则_____。

A 有利于蜗杆加工B 有利于提高蜗杆刚度C 有利于提高传动的承载能力D 有利于提高传动效率7、计算紧螺栓联接的拉伸强度时，考虑到拉伸与扭转的复合作用，应将拉伸载荷增加到原来的_____倍。

A l.lB l.3C 1.25D 0.38、若要提高轴向变载荷作用的紧螺栓疲劳强度，则可_____。

A在被联接件间加橡胶垫片B增大螺栓长度 C采用精制螺栓D加防松装置9、V带传动设计时，小带轮直径不宜小于规定的最小值，主要是为了_____。

A 结构紧凑B 限制小轮包角C 限制带的弯曲应力D 保证设计要求的中心距10、标准渐开线齿轮的齿形系数取决于_____。

A 模数B 齿数C中心距D压力角11、在________情况下可采用蜗杆传动。

A 轴线平行B 轴线相交成任意角度C 轴线成直角交错D 相交成直角12、为了减少蜗轮滚刀型号，有利于刀具的标准化，规定____为标准值。

机械设计题库及参考答案一、单选题（共67题，每题1分，共67分）1.工作时承受弯矩并传递扭矩的轴，称为(A、转轴B、传动轴C、心轴正确答案：A2.蜗杆传动的中间平面是指( ) 的面。

A、同时垂直蜗杆和蜗轮轴线B、同时通过蜗杆和蜗轮轴线C、通过蜗杆轴线并垂直于蜗轮轴线D、通过蜗轮轴线并垂直于蜗杆轴线正确答案：C3.滚动轴承的密封装置按密封的结构形式- -般分为接触式密封、()和组合式密封。

A、固定密封B、转运密封C、非接触式密封D、间院密封正确答案：C4.链传动的张紧轮应装在(A、靠近小轮的松边上B、靠近大轮的松边上C、靠近小轮的紧边上D、靠近大轮的紧边上正确答案：A5.在平面机构中若引入一个高副将引入()个约束。

A、4B、3C、1D、2正确答案：C6.自行车轮的轴是().A、转轴B、传动轴C、心轴D、阶梯轴正确答案：C7.角接触球轴承承受轴向载荷的能力，主要取决于( )A、轴承精度B、轴承宽度C、滚动体数目D、接触角大小正确答案：D8.斜齿轮有规定以()为标准值。

A、法面模数B、端面模数C、法面模数或端面模数D、以上都不是正确答案：A9.带轮是采用轮辐式、腹板式或实心式，主要取决于( )。

A、带轮的线速度B、带轮的直径C、传递的功率D、带的横截面尺寸正确答案：B10.渐开线上任意一点的法线必( ) 基圆.A、交于B、没关系 .C、切于正确答案：C11.在蜗杆传动中，通常( ) 为主动件。

A、蜗轮B、齿轮C、蜗杆或蜗轮都可以D、蜗杆正确答案：D12.普通平键联接的主要用途是使轴与轮毂之间().A、沿轴向固定并传递轴向力B、沿周向固定并传递转矩C、安装与拆卸方便D、沿轴向可作相对滑动并具有导向作用正确答案：B13.在蜗杆传动中，应用比较广泛的是(A、锥蜗杆B、环面蜗杆C、因柱蜗杆D、方形杆.正确答案：C14.同一螺栓组中螺栓的( ) 均应相同。

A、长度和材料B、直径和材料C、直径和长度D、直径、长度和材料正确答案：D15.凸轮机构中，主动件通常作()。

机械设计基础b卷（答案版）附件1⼴西⼯学院⿅⼭学院2012 —2013 学年第⼀学期课程考核试题考核课程机械设计基础（ a 卷）考核班级学⽣数印数考核⽅式考核时间分钟⼀、选择题（每⼩题2分，共20 分）1、组成机器的运动单元体是 B 。

A．机构 B．构件 C．部件 D．零件2、在曲柄摇杆机构中，只有当 C 为主动件时，才会出现“死点”位置。

A.连杆B.机架C.摇杆 D．曲柄3、 B 能把转动运动转变成往复摆动运动。

A.曲柄摇杆机构B.双曲柄机构C.双摇杆机构 D．摆动导杆机构4、标准渐开线齿轮，影响齿轮齿廓形状的是 A 。

A.齿轮的基圆半径B.齿轮的分度圆半径C.齿轮的节圆半径D.齿轮的任意圆半径5、平带传动，是依靠 C 来传递运动的。

A.主轴的动⼒B.主动轮的转矩C.带与轮之间的摩擦⼒D.以上均不是6、平键⼯作以 B 为⼯作⾯。

A.顶⾯B.侧⾯C.底⾯D.都不是7、转动⼼轴是 B 。

A.只受扭矩,不受弯矩B.只受弯矩,不受扭矩C.既不受扭矩,⼜不受弯矩D.既受扭矩,⼜受弯矩8、滚动轴承的基本额定动载荷是指 C 。

A．滚动轴承能承受的最⼤载荷B．滚动轴承能承受的最⼩载荷C．滚动轴承在基本额定寿命L＝106转时所能承受的载荷109、转轴⼯作时承受 A 。

A.转矩和弯矩B.弯矩C.转矩D.摩擦⼒矩10、带传动采⽤张紧轮的⽬的是 D 。

A.减轻带的弹性滑动B.提⾼带的寿命C.改变带的运动⽅向D.调节带的初拉⼒⼆、填空题（每⼩题2分，共20 分）1、机械中制造的单元称为零件，⽽运动的单元称为构件。

2、平⾯机构中，两构件通过点、线接触⽽构成的运动副称为__ ⾼副_ _。

3、根据功能，⼀台完整的机器是由动⼒系统）、执⾏系统、传动系统、操作控制系统四部分组成的。

车床上的主轴属于执⾏部分。

4、理论轮廓曲线相同⽽实际轮廓曲线不同的两个对⼼直动滚⼦从动件盘形凸轮机构，其从动件的运动规律是____相同__的。

5、轴按受载荷的性质不同，分为转轴、⼼轴和传动轴。
