机械设计自测试题

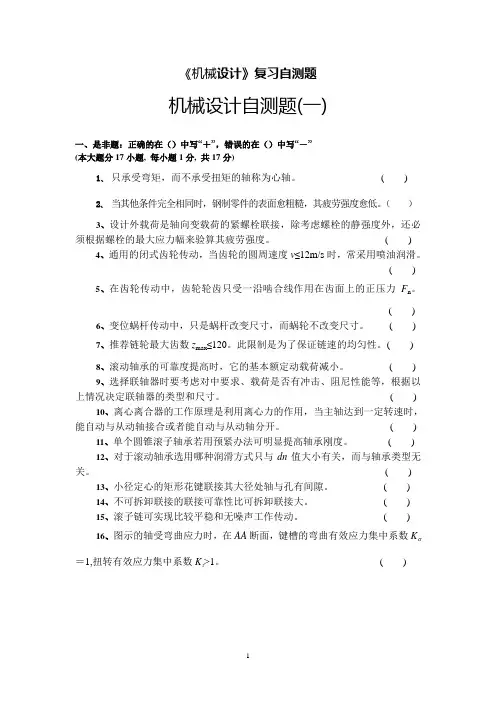

《机械设计》复习自测题机械设计自测题(一)一、是非题：正确的在（）中写“＋”，错误的在（）中写“－”(本大题分17小题, 每小题1分, 共17分)1、只承受弯矩，而不承受扭矩的轴称为心轴。

( )2、当其他条件完全相同时，钢制零件的表面愈粗糙，其疲劳强度愈低。

（）3、设计外载荷是轴向变载荷的紧螺栓联接，除考虑螺栓的静强度外，还必须根据螺栓的最大应力幅来验算其疲劳强度。

( )4、通用的闭式齿轮传动，当齿轮的圆周速度v≤12m/s时，常采用喷油润滑。

( )5、在齿轮传动中，齿轮轮齿只受一沿啮合线作用在齿面上的正压力F n。

( )6、变位蜗杆传动中，只是蜗杆改变尺寸，而蜗轮不改变尺寸。

( )7、推荐链轮最大齿数z max≤120。

此限制是为了保证链速的均匀性。

( )8、滚动轴承的可靠度提高时，它的基本额定动载荷减小。

( )9、选择联轴器时要考虑对中要求、载荷是否有冲击、阻尼性能等，根据以上情况决定联轴器的类型和尺寸。

( )10、离心离合器的工作原理是利用离心力的作用，当主轴达到一定转速时，能自动与从动轴接合或者能自动与从动轴分开。

( )11、单个圆锥滚子轴承若用预紧办法可明显提高轴承刚度。

( )12、对于滚动轴承选用哪种润滑方式只与dn值大小有关，而与轴承类型无关。

( )13、小径定心的矩形花键联接其大径处轴与孔有间隙。

( )14、不可拆卸联接的联接可靠性比可拆卸联接大。

( )＝1,17、一般钢制机械零件材料的疲劳极限σ-1是在循环基数N0及可靠度R=0.9条件下实验得到的。

（）二、选择题：把正确的选项代号填入（）中(本大题分6小题, 每小题3分, 共18分)1、对于采用常见的组合和按标准选取尺寸的平键静联接，主要失效形式是_____，动联接的主要失效形式则是_____。

A.工作面的压溃B.工作面过度磨损C.键被剪断D.键被弯断2、同时兼有周向和轴向固定的轴毂联接有__________。

A. 平键联接B. 花键联接C. 半圆键联接D. 过盈配合联接3、采用张紧轮调节带传动中带的张紧力时，张紧轮应压在____________边上，若考虑带有较长的寿命，张紧轮最好放于带的___________侧。

机械设计考试题及答案一、选择题（每题2分，共20分）1. 在机械设计中，以下哪种情况下需要考虑材料的疲劳强度？A. 零件仅承受静态载荷B. 零件承受周期性变化的载荷C. 零件只在初期使用时承受载荷D. 零件在高温环境下工作2. 机械设计中，为了提高轴的刚度，以下哪种方法最有效？A. 增加轴的直径B. 改变轴的材料C. 增加轴的长度D. 增加轴的表面粗糙度3. 下列哪种传动方式具有传动效率高的特点？A. 链传动B. 齿轮传动C. 液压传动D. 皮带传动4. 在机械设计中，为了减少摩擦和磨损，通常采用哪种方法？A. 增加接触压力B. 减少接触面积C. 使用润滑剂D. 增加表面粗糙度5. 机械零件的公差等级是根据什么来确定的？A. 零件的形状B. 零件的尺寸C. 零件的加工成本D. 零件的功能要求6. 以下哪种类型的轴承通常用于承受轴向载荷？A. 深沟球轴承B. 圆锥滚子轴承C. 推力球轴承D. 自调心球轴承7. 在机械设计中，为了提高机构的传动精度，通常采用哪种方法？A. 增加传动链的长度B. 采用精密齿轮C. 增加传动链的弹性D. 减少传动链的刚度8. 以下哪种材料最适合用于制作高温环境下工作的机械零件？A. 铸铁B. 不锈钢C. 铝合金D. 钛合金9. 在机械设计中，为了提高零件的疲劳强度，可以采用哪种方法？A. 增加零件的尺寸B. 改变零件的形状C. 采用表面处理技术D. 改变零件的材料10. 机械设计中，为了确保零件的可靠性，通常需要进行哪种类型的分析？A. 静态分析B. 动态分析C. 疲劳分析D. 热分析二、填空题（每题2分，共20分）1. 在机械设计中，__________是指零件在规定的使用寿命内，不发生断裂或不允许的变形的能力。

2. 为了减少机械运转中的摩擦和磨损，设计时应尽量使接触面保持__________状态。

3. 机械设计中，常用的传动方式有齿轮传动、皮带传动、链传动和__________传动。

自测试题一、填空题1 •滚动轴承的四个基本组成部分是______ 、 ______ 、_________ 、。

2•中速旋转正常润滑的滚动轴承的主要失效形式是_______________ 。

3.角接触球轴承7210C的基本额定动载荷Cr 33.9kN,表示该轴承在33.9kN的载荷下寿命为 ____ r时，可靠度为_________ 。

4•滚动轴承按可承受的载荷方向分类，主要承受径向载荷，同时可以承受轴向载荷的称为________ 由承，只能承受轴向载荷的称为________ 由承。

5.滚动轴承接触式密封适用于 ________ ,常用的结构有—、______ 等；非接触式密封适用于—，常用结构有 ___________ 、______ 。

6. V带传动是靠带与带轮接触面间的_____ 力工作的7. 普通V带已标准化，在Y、A、C、E几种带中承载能力最高的是 __ 型带。

8 .在V带传动中，当i>1时若主动带轮的圆周速度为vi ,从动带轮的圆周速度为v2则v1 ____________ v2。

9•在滚子链传动中，链的节距越大， _________ 高；但节距越大，链轮转速越高时，冲击和动载荷也越大，因此设计时应尽可能选用小节距的链。

10 .通常带传动松边在________ ，链传动松边在_______11. ________________________________________________ 链传动工作时转速越高其运动不均匀性及动载荷越 ___________________12. 带传动的极限摩擦力取决于 ______________ 等因素13 .带传动的传动比不准确，是因为带传动中存在着不可避免的________________ 现象。

14 .链传动和带传动比较，链传动作用在轴和轴承上的压轴力1 .在带传动中用______ 的方法可以使小带轮的包角a加大。

A. 增大小带轮的直径d1 B . 减小小带轮的直径d1C. 增大大带轮的直径d2D. 减小中心距a2. 带传动中当初拉力F0增大时，带的承载能力______ ，而带的寿命A.降低B.提高C不变 D.不确定3. 设计V带传动设计时，选择小带轮基准直径di >d m i n，其主要目的是为了_____ 。

机械设计考试题库及答案一、单项选择题1. 机械设计中，通常所说的“三传”是指（）。

A. 传动、传递、传送B. 传动、传递、转矩C. 传动、传递、转换D. 传动、传递、传递答案：B2. 机械设计中，齿轮传动的主要失效形式是（）。

A. 疲劳点蚀B. 塑性变形C. 磨损D. 断裂答案：A3. 在机械设计中，以下哪种材料通常不用于制造齿轮（）。

A. 钢B. 铸铁C. 塑料D. 铝答案：C4. 滚动轴承的基本额定寿命是指在额定动负荷作用下，轴承能够达到（）转数。

A. 90%B. 95%C. 97.5%D. 99%答案：C5. 机械设计中，轴的设计需要考虑的因素不包括（）。

A. 强度B. 刚度C. 稳定性D. 重量答案：D二、多项选择题1. 机械设计中，以下哪些因素会影响齿轮的寿命（）。

A. 材料B. 热处理C. 润滑D. 载荷答案：ABCD2. 机械设计中，以下哪些因素会影响轴承的寿命（）。

A. 轴承类型B. 轴承材料C. 轴承安装D. 轴承预紧力答案：ABCD3. 机械设计中，以下哪些因素会影响轴的稳定性（）。

A. 轴的直径B. 轴的材料C. 轴的支撑方式D. 轴的载荷分布答案：ABCD三、判断题1. 机械设计中，齿轮的模数越大，齿轮的承载能力越强。

（）答案：√2. 机械设计中，轴承的预紧力越大，轴承的寿命越长。

（）答案：×3. 机械设计中，轴的直径越大，轴的刚度越好。

（）答案：√四、简答题1. 简述机械设计中，为什么需要考虑齿轮的齿面硬度？答案：齿轮的齿面硬度直接影响齿轮的承载能力和寿命。

齿面硬度越高，齿轮的耐磨性越好，承载能力越强，从而可以提高齿轮的使用寿命和可靠性。

2. 简述机械设计中，轴承预紧力的作用是什么？答案：轴承预紧力的作用是提高轴承的刚度和精度，减少轴承的振动和噪音，防止轴承在运转过程中发生轴向或径向的移动，从而保证轴承的正常工作和延长其使用寿命。

五、计算题1. 已知一齿轮传动系统，齿轮1的齿数为20，齿轮2的齿数为40，求齿轮2的转速是齿轮1转速的多少倍？答案：齿轮2的转速是齿轮1转速的1/2倍。

机械设计考试题及答案一、选择题（每题2分，共20分）1. 机械设计中，通常所说的“三视图”是指：A. 正视图、侧视图、俯视图B. 正视图、侧视图、仰视图C. 正视图、侧视图、斜视图D. 正视图、侧视图、局部视图答案：A2. 在机械设计中，以下哪种材料不属于金属材料？A. 钢B. 铝C. 塑料D. 铜答案：C3. 以下关于齿轮传动的说法，正确的是：A. 齿轮传动比可以任意设定B. 齿轮传动比是固定的C. 齿轮传动比是可变的D. 齿轮传动比与齿轮的齿数无关答案：B4. 机械设计中，轴承的寿命通常与以下哪个因素无关？A. 轴承的类型B. 轴承的载荷C. 轴承的转速D. 轴承的颜色答案：D5. 在机械设计中，以下哪种情况不会导致材料的疲劳破坏？A. 重复加载B. 过载C. 腐蚀D. 冲击载荷答案：C6. 以下关于材料硬度的描述，错误的是：A. 硬度是材料抵抗塑性变形的能力B. 硬度是材料抵抗弹性变形的能力C. 硬度可以通过硬度计进行测量D. 硬度是材料抵抗磨损的能力答案：B7. 机械设计中，以下哪种连接方式不属于固定连接？A. 螺纹连接B. 焊接C. 铆接D. 销连接答案：A8. 以下哪种润滑方式属于动态润滑？A. 干摩擦润滑B. 边界润滑C. 液体润滑D. 固体润滑答案：C9. 在机械设计中，以下哪种材料通常用于制造轴承？A. 木材B. 塑料C. 陶瓷D. 铸铁答案：C10. 以下关于机械加工的描述，错误的是：A. 机械加工可以提高零件的尺寸精度B. 机械加工可以提高零件的表面粗糙度C. 机械加工可以提高零件的强度D. 机械加工可以提高零件的硬度答案：C二、填空题（每题2分，共20分）1. 机械设计中，________是用来表示零件在空间中位置的图示方法。

答案：三视图2. 金属材料的强度通常与其________有关。

答案：晶粒大小3. 齿轮传动的效率与________有关。

答案：齿面硬度4. 轴承的寿命可以通过________来计算。

机械设计考试题库及答案一、单项选择题1. 在机械设计中，下列哪种材料通常用于制造轴承？A. 铸铁B. 铝合金C. 铜合金D. 钢答案：D2. 机械设计中，为了减少磨损，通常采用哪种措施？A. 提高工作温度B. 增加接触压力C. 降低表面粗糙度D. 增加润滑油答案：C3. 以下哪个不是机械设计中的常见失效形式？A. 疲劳破坏B. 过载破坏C. 腐蚀破坏D. 热膨胀答案：D4. 在机械设计中，哪种类型的弹簧适用于承受压缩载荷？A. 螺旋弹簧B. 板簧C. 扭簧D. 所有类型的弹簧答案：A5. 机械设计中，为了提高齿轮的承载能力，通常采取的措施是什么？A. 增加齿数B. 减小模数C. 增加齿宽D. 减小齿宽答案：C二、多项选择题6. 机械设计中，以下哪些因素会影响齿轮的寿命？A. 材料选择B. 齿轮精度C. 润滑条件D. 齿轮形状答案：A, B, C7. 机械设计中，以下哪些因素会影响轴承的寿命？A. 轴承材料B. 轴承安装精度C. 轴承预紧力D. 轴承工作环境答案：A, B, C, D8. 机械设计中，以下哪些措施可以提高轴的疲劳强度？A. 减小应力集中B. 提高表面粗糙度C. 增加轴的直径D. 使用高强度材料答案：A, C, D9. 机械设计中，以下哪些因素会影响联轴器的使用寿命？A. 联轴器材料B. 联轴器类型C. 联轴器安装误差D. 联轴器维护答案：A, B, C, D10. 机械设计中，以下哪些因素会影响带传动的效率？A. 带的类型B. 带的张紧度C. 带的磨损D. 带的预紧力答案：A, B, C三、判断题11. 机械设计中，为了提高齿轮的传动效率，可以增加齿轮的模数。

（对/错）答案：错12. 机械设计中，材料的屈服强度越高，其疲劳强度也越高。

（对/错）答案：对13. 机械设计中，为了减少轴承的摩擦，可以增加轴承的预紧力。

（对/错）答案：错14. 机械设计中，提高轴的表面硬度可以提高其疲劳强度。

机械设计考试试题一、选择题（每题2分，共20分）1、在设计机械零件时，以下哪种材料最适合用于制造轴承座？（A）铝合金；（B）铸铁；（C）不锈钢；（D）工程塑料。

2、下列哪种机构最适合用于实现间歇运动？（A）齿轮机构；（B）凸轮机构；（C）连杆机构；（D）螺旋机构。

3、在设计机械零件时，以下哪种性能是最重要的？（A）强度；（B）硬度；（C）耐磨性；（D）抗疲劳性。

4、下列哪种连接方式最适合用于连接轴和轴承座？（A）螺栓连接；（B）键连接；（C）花键连接；（D）过盈配合连接。

5、在设计机械零件时，以下哪种因素最容易造成机器故障？（A）材料缺陷；（B）结构设计不合理；（C）制造工艺不良；（D）使用环境恶劣。

6、下列哪种机构最适合用于实现直线运动？（A）齿轮机构；（B）凸轮机构；（C）连杆机构；（D）螺旋机构。

7、在设计机械零件时，以下哪种性能是最容易受到损害的？（A）强度；（B）硬度；（C）耐磨性；（D）抗疲劳性。

8、下列哪种连接方式最适合用于连接齿轮和轴？（A）螺栓连接；（B）键连接；（C）花键连接；（D）过盈配合连接。

9、在设计机械零件时，以下哪种因素最容易造成机器重量过大？（A）材料选择不当；（B）结构设计不合理；（C）制造工艺不良；（D）使用环境恶劣。

10、下列哪种机构最适合用于实现旋转运动？（A）齿轮机构；（B）凸轮机构；（C）连杆机构；（D）螺旋机构。

二、填空题（每题3分，共30分）1、在设计机械零件时，材料的________性能对零件的强度影响最大。

2、在机械制造过程中，________处理是一种提高零件耐磨性和强度的常见工艺方法。

3、在设计机械零件时，应该考虑零件的________、________、________和________四个方面的基本要求。

4、在机械设计中，常见的连接方式有________、________、________和________四种。

5、在设计机械零件时，应该根据零件的使用要求选择合适的________和________。

机械原理自测题库——分析计算题（共88题）1、试计算图示机构的自由度（若有复合铰链、局部自由度或虚约束，必须明确指出）。

并判断该机构的运动是否确定（标有箭头的机构为原动件）。

若其运动是确定的，要进行杆组分析，并显示出拆组过程，指出各级杆组的级别、数目以及机构的级别。

图a) 图b)题 1 图2、计算图示机构自由度，并判定该机构是否具有确定的运动（标有箭头的构件为原动件）。

图a) 图 b)题 2 图3、计算图示机构自由度，并确定应给原动件的数目。

图a 图b题 3 图4、在图示机构中试分析计算该机构的自由度数，若有复合铰链、局部自由度或虚约束，则在图上明确指出。

图a 图b题 4 图5、计算图示机构的自由度，并作出它们仅含低副的替代机构。

图 a)图 b)题 5 图6、试计算图示机构的自由度。

(若有复合铰链、局部自由度或虚约束，必须明确指出。

)并指出杆组的数目与级别以及机构级别。

GL题 6 图7、计算下列机构的自由度（有复合铰链、虚约束和局部自由度请指出）图 a) 图 b)题 7 图8、图示的铰链四杆机构中,已知mm l AB 65=，mm l CD 90=，mm l AD 125=，s rad mm l BC /10,1251==ω,顺时针转动,试用瞬心法求:1)当φ=15°时,点C 的速度V C ;2)当φ=15°时,构件BC 上(即BC 线上或其延长线上)速度最小的一点E 的位置及其速度值。

题 8 图9、在图示的凸轮机构中，已知凸轮1以等角速度ω1=10rad/s 转动。

凸轮为一偏心圆，其半径R 1=25mm ，L AB =15mm ，L AD =50mm ，φ1=90°，试用瞬心法求机构2的角速度ω2。

题 9 图10、在图示机构中，已知长度L AB =L BC =20mm ,L CD =40mm ,∠a=∠β=90°W 1=100(1/S),请用速度瞬心法求C 点的速度的大小和方向题 10 图11、如图所示偏置曲柄滑块机构。

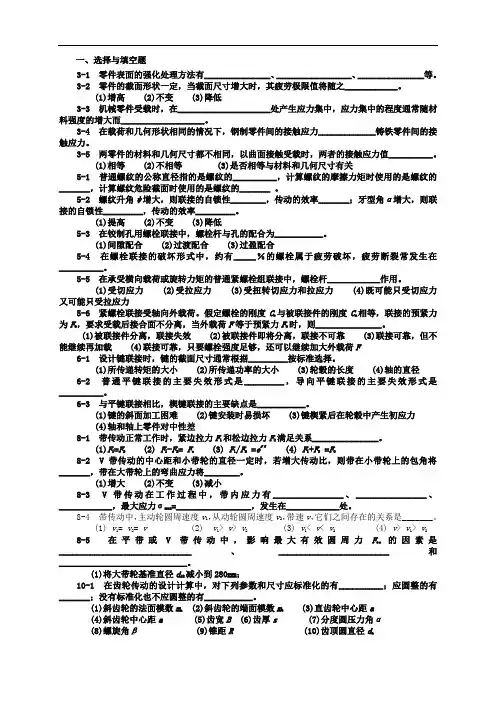

一、选择与填空题3-1 零件表面的强化处理方法有_______________、_________________、_______________等。

3-2 零件的截面形状一定，当截面尺寸增大时，其疲劳极限值将随之____________。

(1)增高 (2)不变 (3)降低3-3 机械零件受载时，在_____________________处产生应力集中，应力集中的程度通常随材料强度的增大而___________________。

3-4 在载荷和几何形状相同的情况下，钢制零件间的接触应力_____________铸铁零件间的接触应力。

3-5 两零件的材料和几何尺寸都不相同，以曲面接触受载时，两者的接触应力值__________。

(1)相等 (2)不相等(3)是否相等与材料和几何尺寸有关5-1 普通螺纹的公称直径指的是螺纹的__________，计算螺纹的摩擦力矩时使用的是螺纹的_______，计算螺纹危险截面时使用的是螺纹的_______ 。

5-2 螺纹升角ψ增大，则联接的自锁性________，传动的效率_______；牙型角α增大，则联接的自锁性_________，传动的效率_________。

(1)提高 (2)不变 (3)降低5-3 在铰制孔用螺栓联接中，螺栓杆与孔的配合为___________。

(1)间隙配合 (2)过渡配合 (3)过盈配合5-4 在螺栓联接的破坏形式中，约有_____％的螺栓属于疲劳破坏，疲劳断裂常发生在__________。

5-5 在承受横向载荷或旋转力矩的普通紧螺栓组联接中，螺栓杆____________作用。

(1)受切应力 (2)受拉应力 (3)受扭转切应力和拉应力 (4)既可能只受切应力又可能只受拉应力5-6 紧螺栓联接受轴向外载荷。

假定螺栓的刚度C b与被联接件的刚度C m相等，联接的预紧力为F0，要求受载后接合面不分离，当外载荷F等于预紧力F0时，则_______________。

= 18000 2 （4分）该方案将链传动放在高液级而将带传动放在 低速级是不合理的。

带传动应布宣在高逮级，因高速级转矩小， 带传动的尺寸可以减步，且有利于缓冲吸振，保 护电机（过载打滑人链传动应布萱在低速级，有利于降低运动不 均匀性及动载荷，并发猝其承载能力高的特性。

正确布萱为；4~>3f2f5 四、计算题（50分）1、三角带传动传递的功率P = 7・5Kw,平均带速v = 10m/s 9紧边拉力是松边拉力的两倍（即F, =2F 2 ）,求紧边拉力仟，有效圆周力行及初拉力仇。

（8分） 厂 1OOOP 1000x7.5 …人亠八 人= --------- =—-—=750（N ）2 分v 10片—巧=2竹一朽=耳=锋=750（N ）2分F { =2F, =2x750=1500（N ）2分i 3 Q^=i （^ + ^）=2^ = 2X750 = 112XN ）2 分2、图示表示两平板用2个M20的普通螺栓联接，承受横向载荷F=6000N,若取接合面间的 摩擦系数/=0.2,可靠性系数Ks=1.2,螺栓材料的的许用应力[o]=120N/mm2,螺栓的小径 di=l7.294mmo 试校核螺栓的强度。

（10分）Il li 解：>K S F 1.2 x 6000 0.2xlx2=99.67 <[cr] （5 分）1.3凡 _ 1.3x18000押〔3」5.29牢•••该螺栓的強度足够。

（结论1分）3、已知深沟球轴承6211的基本额定动载荷Cr=34000N,轴承所受径向力R=2400N,轴向力A=520N,转速n=1960 rpm,载荷平稳，负荷系数fp=l,工作温度＜100° C,温度系数ft =1, 预期寿命22000h,径向系数X=0.56,轴向系数Y=2.145,试判定该轴承是否合用？（10分）P =加XR+ K4） = lx （0.56x 2400+ 2.145x520） = 2459.4N16670 JY・C. 16670 1 x34000 3rL h = ------- （-——/ = --------- （ --------- ）3 = 22471.328/?n P 1960 2459.4•・•该轴承实际的寿命22471.328h＞额定寿命22000 h ・••符合要求评分标准：求P值一一4分求Lh——4分；结论一一2分。

机械设计考试题及答案一、选择题（每题2分，共20分）1. 在机械设计中，以下哪种情况下需要考虑材料的疲劳强度？A. 仅在静态负载下工作B. 仅在动态负载下工作C. 在高温环境下工作D. 在所有情况下都需要考虑答案：B2. 机械设计中，预紧力的主要作用是什么？A. 增加连接的刚性B. 减少连接的摩擦C. 提高连接的可靠性D. 以上都是答案：D3. 以下哪种类型的轴承通常用于承受轴向负载？A. 深沟球轴承B. 圆锥滚子轴承C. 推力球轴承D. 自调心球轴承答案：C4. 在进行齿轮设计时，通常采用哪种方法来确定齿轮的模数？A. 根据齿轮的扭矩和转速B. 根据齿轮的直径和齿数C. 根据齿轮的载荷和寿命D. 根据齿轮的材料和热处理答案：C5. 以下哪种材料不适合用于制造高速旋转的机械部件？A. 铸铁B. 不锈钢C. 铝合金D. 钛合金答案：A6. 机械设计中，动密封的主要作用是什么？A. 防止液体泄漏B. 防止固体颗粒进入C. 保持机械内部压力平衡D. 减少机械磨损答案：A7. 在机械设计中，哪种类型的弹簧通常用于吸收冲击能量？A. 压缩弹簧B. 拉伸弹簧C. 扭转弹簧D. 所有类型的弹簧答案：A8. 以下哪种传动方式具有传动效率高的特点？A. 链传动B. 带传动C. 齿轮传动D. 液压传动答案：C9. 在机械设计中，为了提高轴的疲劳强度，通常采用哪种方法？A. 增加轴的直径B. 减小轴的表面粗糙度C. 采用高强度材料D. 以上都是答案：D10. 以下哪种类型的联轴器适用于两轴之间有较大偏心或轴线倾斜的场合？A. 弹性联轴器B. 齿轮联轴器C. 十字滑块联轴器D. 膜片联轴器答案：D二、填空题（每题2分，共20分）1. 在机械设计中，________是用来衡量材料在反复或波动负载作用下抵抗断裂的能力。

答案：疲劳强度2. 预紧力可以通过________或________的方式来实现。

答案：调整螺母；弹簧垫圈3. 轴承的寿命与其工作时的________、________和________密切相关。

机械设计自测试题Ⅰ一、是非题和选择题[是非题在括号内填√(正确)或填×(不正确)，选择题在空格处填相应的答案号]I-1 选用普通平键时，键的截面尺寸b×h和键长L都是根据强度计算确定的。

( )I-2 圆柱齿轮结构形式和毛坯获取方法的选择都与齿轮的外径大小有关( )I-3 圆柱螺旋弹簧的弹簧丝直径d=6mm，旋绕比C=5，则它的内径D1=30mm。

( )I-4 V带横截面中两工作面之间的夹角为40°，所以带轮槽角也是40°。

( )I-5 变应力是由变载荷产生，也可能由静载荷产生。

( )I-6 在承受横向载荷的普通紧螺栓联接中，螺栓杆__________作用。

(1)受切应力(2)受拉应力(3)受扭转切应力和拉应力(4)既可能只受切应力又可能只受拉应力I-7 在下列四种向心滚动轴承中，_____________型除可以承受径向载荷外，还能承受不大的双向轴向载荷。

(1)60000 (2)N0000 (3)NA0000 (4)500001-8 在载荷比较平稳，冲击不大，但两轴轴线具有一定程度的相对偏移的情况下，两轴间通常宜选____________联轴器。

(1)刚性(2)无弹性元件的挠性(3)有弹性元件的挠性(4)安全I-9 采取___________的措施不能有效地改善轴的刚度。

(1)改用其它高强度钢材(2)改变轴的直径(3)改变轴的支承位置(4)改变轴的结构I-10 在滑动轴承材料中，__________通常只用于作为双金属或三金属轴瓦的表层材料。

(1)铸铁(2)轴承合金(3)铸造锡磷青铜(4)铸造黄铜二、填空题I-11 在承受轴向载荷的紧螺栓联接中，当预紧力F0和轴向工作载荷F一定时，若降低螺栓的刚度C b，则螺栓中的总拉力将______________。

I-12 在转轴的结构设计中，轴的最小直径d min是按____________________初步确定的。

机械设计考试试题及其答案一、选择题（每题2分，共20分）1、在设计机械零件时，以下哪种材料最适合用于制造齿轮？（）A.铝合金B.不锈钢C.铸铁D.钛合金正确答案：C.铸铁。

铸铁具有良好的耐磨性和耐冲击性，适合用于制造齿轮。

2、下列哪一种机械传动方式效率最高？（）A.皮带传动B.齿轮传动C.蜗轮蜗杆传动D.链传动正确答案：B.齿轮传动。

齿轮传动的传动效率相对较高，一般在97%以上。

3、在设计机械零件时，以下哪个参数是最重要的？（）A.材料的强度B.材料的耐磨性C.材料的弹性模量D.材料的密度正确答案：A.材料的强度。

材料的强度是决定零件承载能力的主要因素，对于机械零件来说，强度是最重要的参数之一。

4、下列哪个机构可以实现直线运动和旋转运动的转换？（）A.曲柄滑块机构B.凸轮机构C.齿轮机构D.螺旋机构正确答案：D.螺旋机构。

螺旋机构可以通过螺旋线的旋转运动实现直线运动和旋转运动的转换。

5、在设计机械零件时，以下哪种方法可以提高零件的耐磨性？（）A.提高材料的硬度B.对材料进行表面处理C.采用润滑剂D.对材料进行热处理正确答案：B.对材料进行表面处理。

对材料进行表面处理可以显著提高零件的耐磨性，如镀铬、渗碳等。

二、填空题（每题3分，共30分）6.在设计机械零件时，应遵循_________、_________、_________和_________等基本原则。

正确答案：安全；可靠；经济；美观。

7.根据受力情况的不同，机械零件可分为_________和_________两类。

正确答案：轴类零件；盘类零件。

8.在机械设计中，常见的失效形式有_________、_________、_________和_________等。

正确答案：断裂；过度磨损；疲劳断裂；腐蚀破坏。

9.在选择机械材料时，需要考虑材料的_________、_________、_________和_________等因素。

正确答案：力学性能；物理性能；化学性能；工艺性能。

机械设计模拟考试题（附答案）一、单选题（共60题，每题1分，共60分）1、机构具有相对运动的条件是（）A、机构的自由度数目小于主动件数目B、机构的自由度数目等于主动件数目C、机构的自由度数目大于等于主动件数目D、机构的自由度数目大于主动件数目正确答案：B2、按自由度数目不同，周转轮系可分为（）A、周转轮系和定轮轮系B、简单行星轮系和差动轮系C、简单行星轮系和定轴轮系D、定轴轮系和差动轮系正确答案：B3、在蜗杆传动中，应用比较广泛的是（）A、渐开线蜗杆B、圆柱蜗杆C、环面蜗杆D、锥蜗杆正确答案：B4、下列联轴器中，能补偿两轴的相对位移并且可缓冲、吸震得是（ )A、万向联轴器B、凸缘联轴器C、齿式联轴器D、弹性柱销联轴器正确答案：D5、平面齿轮传动的是（）。

A、螺旋齿轮传动B、锥齿轮传动C、蜗杆蜗轮传动D、斜齿轮传动正确答案：D6、下列四种轴承何种轴承必须成对使用。

A、推力球轴承B、圆柱滚子轴承C、圆锥滚子轴承D、深沟球轴承正确答案：D7、凸轮机构的从动件运动规律与凸轮的（）有关。

A、表面硬度B、机架C、轮廓线D、基圆正确答案：D8、带和带轮间的摩擦系数与初拉力一定时，（），则带传动不打滑时的最大有效圆周力也愈大。

A、带速愈低B、大带轮上的包角愈大C、带轮愈宽D、小带轮上的包角愈大正确答案：D9、组成轮系的齿轮可以是（）①圆柱齿轮；②圆锥齿轮；③蜗杆齿轮；④平面齿轮；A、①③④B、①②③C、①②③D、①②④正确答案：B10、无论滚子半径的大小如何,( )不会变A、实际轮廓B、尺寸C、度数D、以上都是正确答案：A11、导向键和（）都用于动连接，即轴与轮毂间有相对轴向移动的连接。

A、平键B、矩形花键C、滑键D、轴键正确答案：C12、在下列平面四杆机构中,（）无论以哪一构件为主动件，都不存在死点位置。

A、双曲柄机构和双摇杆机构B、曲柄摇杆机构C、双曲柄机构D、双摇杆机构正确答案：C13、轴的结构设计主要有（）内容①各轴径向尺寸的确定；②各轴段向尺寸的确定；③其他尺寸的确定；A、①②③B、②③C、①③D、①②正确答案：A14、在运用( )解决周转轮系传动比的计算问题.A、反转法B、乘法C、正转法D、除法正确答案：A15、润滑油最重要的物理性能指标是（）A、散热B、防锈C、吸振D、黏度正确答案：D16、带传动的中心距过大时，会导致( )A、带的弹性滑动加剧B、带在工作时会产生颤动C、带的寿命短D、小带轮包角减小而易产生打滑正确答案：B17、当量运载荷P=XFr+YFa,其中X代表（）A、轴向载荷系数B、轴承承受的轴向载荷C、轴承承受的径向载荷D、径向载荷系数正确答案：D18、（）的调质处理后屈服强度极限为800MPaA、35SiMnB、40CrC、QT600-3D、40MnB正确答案：D19、为了提高蜗杆的刚度，应（）。

机械基础自测题及答案一、填空题1.机械是机器、机械设备和机械工具的总称;2.机构中各个构件相对于机架能够产生独立运动的数目称为：机构的自由度;3.平面机构的自由度计算公式为：Ｆ=3n-2ＰL-ＰH;4.已知一对啮合齿轮的转速分别为n1、n2,直径为D1、D2,齿数为z1、z2,则其传动比i= n1／n2= D2／D1= z2／z1;5.铰链四杆机构的杆长为a=60mm,b=200mm,c=100mm,d=90mm;若以杆Ｃ为机架,则此四杆机构为双摇杆机构;6.在传递相同功率下,轴的转速越高,轴的转矩就越小;7.在铰链四杆机构中,与机架相连的杆称为连架杆,其中作整周转动的杆称为曲柄,作往复摆动的杆称为摇杆,而不与机架相连的杆称为连杆;8.平面连杆机构的死点是指连杆和从动件共线位置;9.平面连杆机构曲柄存在的条件是①曲柄应为最短杆②曲柄与最短杆之和小于或等于另外两杆长度之和;10.平面连杆机构的行程速比系数Ｋ=是指工作与返回时间之比为1：,平均速比为;11.凸轮机构的基圆是指以凸轮轮廓曲线的最小半径作的圆;12.凸轮机构主要由凸轮、从动件和机架三个基本构件组成;13.带传动的主要失效形式是打滑与断裂;14.带工作时截面上产生的应力有拉应力、离心拉应力和弯曲拉应力;15.带传动工作时的最大应力出现在Ｖ带从紧边进入小带轮处,其值为：σmax=σ1＋σb1＋σc;16.普通Ｖ带的断面型号分为Y、Z、A、B、C、D、E七种,其中断面尺寸最小的是Y型;17.链传动的主要失效形式有：链条铰链磨损和链条断裂;18.链的长度以链节数表示,一般应取为偶数;19.为保证齿轮传动恒定的传动比,两齿轮齿廓应满足齿廓啮合基本定律;20.符合齿廓啮合基本定律的齿廓有渐开线、摆线和、圆弧曲线等;21.渐开线的形状取决于基圆;22.一对齿轮的正确啮合条件为：模数相等与分度圆压力角相等;23.一对齿轮连续传动的条件为：一对齿轮必须满足正确啮合条件,而且重合度ε＞1;24.齿轮轮齿的失效形式有轮齿折断、齿面疲劳点蚀、齿面磨损、齿面胶合和齿面塑性变形;25.一对斜齿轮的正确啮合条件为：法面模数相等、压力角相等与螺旋角相等、方向相反;26.圆锥齿轮传动是惟一适用于相交轴的齿轮传动;27.蜗杆传动是由蜗杆和蜗轮组成;28.通过蜗杆轴线并垂直蜗轮轴线的平面称为主平面;29.螺旋传动是由螺杆和螺母组成;30.滚动轴承轴系两端固定支承方式常用在跨度较小和工作温度不高时;31.常用的轴系支承方式有两端固定支承和一端固定一端游动支承;32.角接触球轴承7208B较7208C轴向承载能力大,这是因为接触角大;33.轴承6308,其代号表示的意义为深沟球轴承,中系列,内径为40mm,普通级;34.非液体摩擦滑动轴承应计算平均压强、相对滑动速度和轴承的压强速度积值;35.润滑剂有润滑油、润滑脂和固体润滑剂三类;36.按摩擦状态滑动轴承分为非液体摩擦轴承和液体摩擦轴承两类;37.列举出两种固定式刚性联轴器套筒联轴器、凸缘联轴器;38.轴按所受载荷的性质分类,自行车前轴是固定心轴;39.螺旋传动按用途可分为传力螺旋、传动螺旋和调整螺旋;40.普通三角螺纹的牙形角为60°度;41.常用联接螺纹的旋向为右旋;42.普通螺栓的公称直径为螺纹大径;43.在常用的螺纹牙型中矩形螺纹传动效率最高,三角形螺纹自锁性最好;44.弹簧的主要功能是缓冲吸振、对物体施加压力拉力或力矩、测量力,力矩和贮存机械能;45.液压传动系统由动力部分、执行部分、控制部分和辅助部分组成;46.液压传动的工作原理是定律;即密封容积中的液体既可以传递 ,又可以传递 ;帕斯卡、力、运动47.液压管路中的压力损失可分为两种,一种是 ,一种是 ;沿程压力损失、局部压力损失48.液体的流态分为和 ,判别流态的准则是 ;层流、紊流、雷诺数49.我国采用的相对粘度是 ,它是用测量的;恩氏粘度、恩氏粘度计50.在液压系统中,由于某些原因使液体压力突然急剧上升,形成很高的压力峰值,这种现象称为 ;液压冲击51.齿轮泵存在径向力不平衡,减小它的措施为 ;缩小压力油出口52.单作用叶片泵的特点是改变就可以改变输油量,改变就可以改变输油方向;偏心距e、偏心方向53.径向柱塞泵的配流方式为 ,其装置名称为；叶片泵的配流方式为 ,其装置名称为 ;径向配流、配流轴、端面配流、配流盘54.V型密封圈由形状不同的环环和环组成;支承环、密封环、压环55.滑阀式换向阀的外圆柱面常开若干个环形槽,其作用是和 ;均压、密封56.当油液压力达到预定值时便发出电信号的液－电信号转换元件是 ;压力继电器57.根据液压泵与执行元件的组合方式不同,容积调速回路有四种形式,即容积调速回路容积调速回路、容积调速回路、容积调速回路;变量泵－液压缸、变量泵－定量马达、定量泵－变量马达、变量泵－变量马达58.液体的粘性是由分子间的相互运动而产生的一种引起的,其大小可用粘度来度量;温度越高,液体的粘度越；液体所受的压力越大,其粘度越 ;内摩擦力,小,大59.绝对压力等于大气压力 ,真空度等于大气压力 ;+相对压力,－绝对压力60.液体的流态分为和两种,判断两种流态的准则是 ;层流,紊流,雷诺数61.液压泵将转换成 ,为系统提供；液压马达将转换成 ,输出和 ;机械能,液压能,压力油；液压能,机械能,转矩,转速62.在实际工作中,泵的q实 q理,马达的q实 q理,是由引起的,缩小q实、q理二者之差的主要措施为 ;＜,＞,泄漏,提高加工精度、改善密封＝63.齿轮泵困油现象的产生原因是 ,会造成 ,解决的办法是 ;齿轮重合度ε≥1,振动和噪音,在泵盖上加工卸荷槽64.双作用叶片泵通常作量泵使用,单作用叶片泵通常作量泵使用;定,变65.轴向柱塞泵改变的倾角可改变和 ;斜盘,排量,流量66.单杆液压缸可采用连接,使其活塞缸伸出速度提高;差动67.在先导式溢流阀中,先导阀的作用是 ,主阀的作用是 ;调压、溢流68.液压传动的工作原理是定律;即密封容积中的液体既可以传递 ,又可以传递 ;帕斯卡、力、运动69.过滤器可安装在液压系统的管路上、管路上和管路上等;吸油、压力油、回油70.液体的流态分为和 ,判别流态的准则是 ;层流、紊流、雷诺数71.我国采用的相对粘度是 ,它是用测量的;恩氏粘度、恩氏粘度计72.容积调速是利用改变变量泵或变量马达的来调节执行元件运动速度的;排量73.齿轮泵存在径向力不平衡,减小它的措施为 ;缩小压力油出口74.双作用叶片泵也称量泵,单作用叶片泵也称量泵;定、变75.在定量泵供油的系统中,用流量控制阀实现对执行元件的速度调节;这种回路称为 ;节流调速回路76.V型密封圈由形状不同的环、环和环组成;支承环、密封环、压环77.滑阀式换向阀的外圆柱面常开若干个环形槽,其作用是和 ;均压、密封78.当油液压力达到预定值时便发出电信号的液－电信号转换元件是 ;压力继电器79.溢流阀在液压系统中起调压溢流作用,当溢流阀进口压力低于调整压力时,阀口是的,溢流量为 ,当溢流阀进口压力等于调整压力时,溢流阀阀口是 ,溢流阀开始 ;关闭、0、开启、溢流80.液压泵按其输出液流的方向可分为向泵和向泵;液压泵的卸荷有卸荷和卸荷两种方式;单、双、压力、流量81.液体的流动状态由来判断,流态分为和 ;雷诺数、层流、紊流82.液压油机械油的牌号是用表示的;N32表示 ;运动粘度、40℃时油液的运动粘度为32cst厘斯83.在液压流动中,因某处的压力低于空气分离压而产生大量气泡的现象,称为 ;气穴现象84.液压系统若能正常工作必须由、、、和工作介质组成;动力元件、执行元件、调节控制元件、辅助元件85.活塞缸按其结构不同可分为和两种,其固定方式有固定和固定两种;双杆式、单杆式、缸体、活塞杆86.液压控制阀按其用途可分为、和三大类,分别调节、控制液压系统中液流的、和 ;压力控制阀、流量控制阀、方向控制阀、压力、流量、方向87.节流调速回路按节流阀的位置不同可分为节流调速、节流调速和节流调速回路三种;进油路、回油路、旁油路88.容积节流调速是采用供油,节流阀调速阀调速, 的流量去适应的流量;变量泵、变量泵、节流阀调速阀89.液压传动系统由、、、和五部分组成;动力元件、执行元件、控制调节元件、辅助元件、传动介质或液压油90.液压系统中的能量损失表现为压力损失,压力损失可分为两类,一种是损失,一种是损失;远程压力损失、局部压力损失91.外啮合齿轮泵的、、是影响齿轮泵性能和寿命的三大问题;困油现象、径向不平衡力、泄漏92.调速阀是由与串联而成的组合阀;定差减压阀、节流阀93.径向柱塞泵改变排量的途径是 ,轴向柱塞泵改变排量的途径是 ;改变定子和转子间的偏心距、改变斜盘的倾角94.根据液流连续性原理,同一管道中各个截面的平均流速与过流断面面积成反比,管子细的地方流速 ,管子粗的地方流速 ;大、小95.节流调速回路根据流量控制阀在回路中的位置不同,分为、和三种回路;进油路节流调速回路、回油路节流调速回路、旁油路节流调速回路96.常利用三位四通阀的O型中位机能具有功能;锁紧97.液体在外力作用下流动时,液体分子间的内聚力阻碍分子间的相对运动而产生一种内摩擦力叫 ,其大小可用来衡量;粘性、粘度98.外啮合齿轮泵消除困油现象的方法是 ,为减小径向不平衡力齿轮泵的口小于口;在端盖上铣两条卸荷槽、压油、吸油99.先导式溢流阀由和两部分组成;先导阀、主阀100.理想液体的伯努利方程的物理意义为：在管内作稳定流动的理想液体具有、和三种形式的能量,在任意截面上这三种能量都可以 ,但总和为一定值;比压能、比位能、比动能、相互转化101.调速阀由和串接组合而成;定差减压阀、节流阀102.调速回路有、和三种形式;节流调速回路、容积调速回路、容积节流调速回路103.造成液体在间隙中流动的原因有两个,一种是 ,一种是 ;压差流动、剪切流动104.液压控制阀是液压系统中控制油液、及流动方向的元件;压力、流量105.液压传动是以为工作介质,依靠液体的来实现运动和动力传递的一种传动方式;液体、压力能106.液体流动时分子间的要阻止分子而产生的一种 ,这种现象叫液体的粘性;内聚力、相对运动、内摩擦力107.理想液体作定常流动时,液流中任意截面处流体的由、与比位能组成,三者之间可以互相 ,但为一定值;总比能、比压能、比动能、转化、总和108.变量轴向柱塞泵排量的改变是通过调整斜盘的大小来实现的;倾角109.液压系统的压力大小取决于的大小,执行元件的运动速度取决于的大小;负载、流量110.常用的液压泵有 , 和三大类;液压泵的总效率等于和的乘积;齿轮泵、叶片泵、柱塞泵、容积效率、机械效率111.双作用式叶片泵的转子每转一转,吸油、压油各次,单作用式叶片泵的转子每转一转,吸油、压油各次;2次、1次112.液压阀按其用途不同分为控制阀、控制阀和控制阀;压力、流量、方向113.比例阀可以通过改变输入电信号的方法对压力、流量进行控制;连续114.液压基本回路就是能够完成某种特定控制功能的和管件的组成;液压元件115.液压系统的压力取决于的大小;负载116.为减小困油现象的危害,常在齿轮泵啮合部位侧面的泵盖上开 ;卸荷槽117.滑环式组合密封圈由和组成;滑环、O形密封圈二、判断题1.在四杆机构中,曲柄是最短的连架杆;×2.压力角越大对传动越有利;×3.在曲柄摇杆机构中,空回行程比工作行程的速度要慢;×4.偏心轮机构是由曲柄摇杆机构演化而来的;√5.曲柄滑块机构是由曲柄摇杆机构演化而来的;√6.减速传动的传动比i＜1;×7.Ｙ型Ｖ带所能传递的功率最大;×8.在Ｖ带传动中,其他条件不变,则中心距越大,承载能力越大;√9.带传动一般用于传动的高速级;√10.带传动的小轮包角越大,承载能力越大;√11.选择带轮直径时,直径越小越好;×12.链传动一般用于传动的高速级;×13.链传动是一种摩擦传动;×14.滚子链的节距p越大,则承载能力越大;√15.渐开线上各点的压力角不同,基圆上的压力角最大;√16.基圆直径越大渐开线越平直;√17.设计蜗杆传动时,为了提高传动效率,可以增加蜗杆的头数;√18.在润滑良好的闭式齿轮传动中,齿面疲劳点蚀失效不会发生;×19.只承受弯矩而不受扭矩的轴,称为心轴;√20.受横向载荷的螺栓联接中的螺栓必受剪切力;×21.螺钉联接用于被联接件为盲孔,且不经常拆卸的场合;√22.圆柱销与销孔之间必须采用过盈配合;√23.挤压就是压缩;×24.受弯矩的杆件,弯矩最大处最危险;×25.仅传递扭矩的轴是转轴;×26.一般应使轴颈的耐磨性和硬度大于轴瓦;√27.低速重载下工作的滑动轴承应选用粘度较高的润滑油;√28.代号为6310的滚动轴承是角接触球轴承;×29.对载荷小,而工作平稳的轴可选用球轴承;√30.用联轴器时无需拆卸就能使两轴分离;×31.用离合器时无需拆卸就能使两轴分离;√32.凸缘联轴器属于固定式刚性联轴器;√33.花键联接只能传递较小的扭矩;×34.弹簧是弹性元件,能产生较大的弹性变形,所以采用低碳钢丝制造;×35.标号为N32的液压油是指这种油在温度为400C时,其运动粘度的平均值为32mm2/s;√36.当溢流阀的远控口通油箱时,液压系统卸荷;√37.由间隙两端的压力差引起的流动称为剪切流动;×38.轴向柱塞泵既可以制成定量泵,也可以制成变量量泵;√39.双作用式叶片马达与相应的泵结构不完全相同;√40.改变轴向柱塞泵斜盘倾斜的方向就能改变吸、压油的方向;√41.活塞缸可实现执行元件的直线运动;√42.液压缸的差动连接可提高执行元件的运动速度;√43.液控顺序阀阀芯的启闭不是利用进油口压力来控制的;√44.先导式溢流阀主阀弹簧刚度比先导阀弹簧刚度小;√45.液压传动适宜于在传动比要求严格的场合采用;×46.齿轮泵都是定量泵;√47.液压缸差动连接时,能比其它连接方式产生更大的推力;×48.作用于活塞上的推力越大,活塞运动速度越快;×49.滤清器的选择必须同时满足过滤和流量要求;√50.M型中位机能的换向阀可实现中位卸荷;√51.背压阀的作用是使液压缸的回油腔具有一定的压力,保证运动部件工作平稳;√52.当液控顺序阀的出油口与油箱连接时,称为卸荷阀;√53.插装阀可实现大流量通过;√54.容积调速比节流调速的效率低;×55.液压泵的工作压力取决于液压泵的公称压力;×56.在齿轮泵中,为了消除困油现象,在泵的端盖上开卸荷槽;√57.液压马达的实际输入流量大于理论流量;√58.液压缸差动连接时,液压缸产生的作用力比非差动连接时的作用力大;×59.通过节流阀的流量与节流阀的通流截面积成正比,与阀两端的压力差大小无关;×60.定量泵与变量马达组成的容积调速回路中,其转矩恒定不变;√61.直控顺序阀利用外部控制油的压力来控制阀芯的移动;√62.液压泵在公称压力下的流量就是液压泵的理论流量;×63.顺序阀可用作溢流阀用;×64.高压大流量液压系统常采用电液换向阀实现主油路换向;√65.在节流调速回路中,大量油液由溢流阀溢流回油箱,是能量损失大、温升高、效率低的主要原因;√66.当插装阀的远控口通油箱时,两个工作油口不相通;×67.简单地说,伯努利方程是指理想液体在同一管道中作稳定流动时,其内部的动能、位能、压力能之和为一常数;√68.双作用式叶片马达与相应的双作用式叶片泵结构完全相同;×69.外控式顺序阀阀芯的启闭是利用进油口压力来控制的;×70.齿轮泵的排量是可调的;×71.改变轴向柱塞泵斜盘倾角的大小就能改变吸、压油的方向;×72.活塞缸可输出扭矩和角速度;×73.比例溢流阀不能对进口压力进行连续控制;×三、简答题：1.机器与机构的主要区别是什么a)答：机构不能作为传递能量的装置;2.构件与零件的主要区别是什么a)答：构件运动的最小单元,而零件是制造的最小单元;3.何谓标准件它最重要的特点是什么试列举出五种标准件;a)答：是按国家标准或部标准等大批量制造的常用零件;最重要的特点是：具有通用性;例如：螺栓、螺母、键、销、链条等;4.铰链四杆机构的基本形式有哪几种各有何特点a)答：基本形式有三种：曲柄摇杆机构、双摇杆机构、双曲柄机构;曲柄摇杆机构：一般曲柄为原动件,作等速转动,连杆和摇杆为从动件分别作平面运动和往复摆动;双摇杆机构：两连架杆均为摇杆的四杆机构;双曲柄机构：两连架杆均为曲柄的四杆机构;5.什么是机架、连架杆、连杆最短的连架杆是否一定是曲柄a)答：机架：固定不动的杆；连架杆：与机架相连的杆；连杆：不与机架相连的杆;只有当曲柄与最长杆之和小于戊等于其他两杆长度之和时,最短的连架杆才是曲柄;6.连杆机构的压力角是确定值还是变化值它对机构的传力性能有何影响a)答：连杆机构的压力角是变化值;压力角小使传动运转轻便,机械效率高;7.如何判断四杆机构是否有急回性质极位夹角θ与急回性质有何关系a)答：判断四杆机构是否有极位夹角θ；如θ越大,行程速比系数Ｋ越大,急回特性越好;8.棘轮机构的从动件转角如何调整a)答：①调节主动曲柄长度,以改变棘轮摇杆的摆动角度；②采用遮板调节棘轮的转角；③反变棘轮的转向;9.槽轮机构有何特点a)答：槽轮机构结构简单,效率高,能较平稳地改变从动件的角速度实现周期性的转位;但槽数较少的外槽轮机构高速运转时会产生冲击和振动;10.为了避免带的打滑,将带轮上与带接触的表面加工的粗糙些以增大摩擦力,这样处理是否正确,为什么a)答：不可以;由于带传动工作时存在弹性滑动,粗糙表面将加速带的疲劳破坏;11.何谓带传动的弹性滑动和打滑能否避免a)答：弹性滑动：带具有弹性,紧边拉力大,应变大,松为拉力小,应变小;当带由紧边侧进入主动轮到从松边侧离开主动轮有个收缩过程,而带由进入从动轮到离开从动轮有个伸长过程;这两个过程使带在带轮上产生弹性滑动;弹性滑动不能避免;i.打滑：由于张紧不足,摩擦面有润滑油,过载而松弛等原因,使带在带轮上打滑而不能传递动力;打滑能避免;12.在设计带传动时为什么要限制带速v、小带轮直径d1和带轮包角αa)答：带速大则离心拉应力大,所以限制v＜30m/s；小带轮直径d1小则弯曲拉应力大,造成工作应力过大在交变应力作用下,带将产生疲劳破坏；一般要求带轮包角α≥120°,以防带与带轮接触弧长不足,带在轮上打滑;13.为什么渐开线能满足齿轮的啮合基本定律a)答：参见教材Ｐ240的证明;14.一对相啮合齿轮的正确啮合条件是什么a)答：正确啮合条件：两齿轮的模数必须相等；两齿轮的压力角必须相等;15.一对相啮合齿轮的连续传动条件是什么a)答：连续传动的条件：一对齿轮必须满足正确啮合条件,而且重合度ε＞1;16.斜齿圆柱齿轮与直齿圆柱齿轮比较,啮合和传动特点是什么a)答：斜齿轮与直齿轮传动相比,具有重合度大,逐渐进入和退出啮合的特点,最小齿数较少;因此,传动平稳,振动和噪音小,承载能力较高,适用于高速和大功率传动;17.为什么斜齿轮以法面参数为标准值a)答：加工齿轮时,刀具是沿着斜齿轮的齿槽宽进行切削,所以取法面参数为标准值;18.齿轮为什么会发生根切现象a)答：当用展成法加工齿轮时,若齿轮齿数太少,刀具会把轮齿根部齿廓多切去一部分,产生根切现象;19.怎样避免根切现象的发生a)答：①一般应使标准齿轮的齿数大于不发生根切的最小齿数；②如果必须减小齿轮齿数时,可采用齿轮刀具变位的方法,作成变位齿轮;20.蜗杆与蜗轮的正确啮合条件是什么a)答：①在主平面内蜗杆与蜗轮的模数相等,压力角相等；②蜗杆分度圆螺旋角等于蜗轮分度圆螺旋角,两者旋向相同;21.螺杆螺纹的牙型有哪几种各有什么特点a)答：①三角形螺纹：牙形角为60°、自锁性好、牙根厚、强度高,用作联接螺纹；②矩形螺纹：牙形角为0°、传动效率最高,但牙根强度低、制造较困难、对中精度低、磨损后间隙较难补偿,应用较少；③梯形螺纹：牙形角为30°、牙根强度高、对中性好、便于加工、传动效率较高、磨损后间隙可以调整,常用作双向传动螺纹；④锯齿形螺纹：工作面牙形斜角为3°、非工作面牙形斜角为30°、效率高、牙根强度高,用作单向传动螺纹;22.有何区别各用于何种工作场合a)答：①粗牙螺纹：应用最广,②细牙螺纹：牙型和螺距小、螺纹升角小、小径大、强度高、自锁性好,但不耐磨、易滑扣,用于薄壁管件、受振动的联接和微调机构中;23.渐开线有哪些几何性质如何用作图表示渐开线任一点的压力角a)答：见教材Ｐ239,“渐开线齿廓的几何性质” ;24.标准直齿圆柱齿轮的主要参数有哪些a)答：模数m、齿数z、压力角α;25.能实现将转动变为直动的有哪几种机构a)答：凸轮机构、曲柄滑块机构、齿轮-齿条机构、螺旋机构;26.何谓定轴轮系,何谓周转轮系a)答：.定轴轮系：轮系齿轮轴线均固定不动,称为定轴轮系;i.周转轮系：至少有一个齿轮的轴线绕其他齿轮的轴线转动的轮系;27.周转轮系是如何组成的一般用什么方法求周转轮系的传动比a)答：周转轮系由中心轮、行星轮和转臂组成;利用反转法,将周转轮系转化为转化轮系,即定轴轮系进行计算;28.何谓齿面疲劳点蚀,它是如何形成的a)答：齿轮传动时,齿面承受很高交变的接触应力,在齿面上产生微小疲劳裂纹,裂缝中渗入润滑油,再经轮齿辗压,封闭在裂缝中的油压憎高,加速疲劳裂缝的扩展,使齿面表层小片金属剥落形成小坑,称为疲劳点蚀;29.试写出7208轴承的类型、直径系列和公称内径;a)答：角接触球轴承,轻系列,内径为40mm;30.齿轮齿面疲劳点蚀多发生在齿面的什么部位为什么a)答：疲劳点蚀多发生在齿面的节圆附近;由于该处为单齿传力,接触应力高;31.在什么情况下会发生齿轮齿面的胶合失效a)答：重载齿轮传动,润滑不良时,齿面接触应力高,齿面产生瞬时高温,使齿面熔合粘着,并沿相对滑动方向撕裂造成齿面损伤;32.齿轮轮齿折断可有哪两种情况为什么a)答：①在严重超载或承受冲击以几偏载而引起的轮齿的过载折断;②在交变弯曲正应力长期反复作用,在齿根受拉应力集中处产生疲劳裂纹的扩展,导制疲劳折断;33.为什么螺纹联接结构中,支承螺母的端面常做成凸台和沉头座a)答：避免因被联接件支承面倾斜或被联接件变形过大,引起螺栓承受偏心拉伸,使螺栓受到很大的弯曲正应力;34.铰制孔螺栓联接的应进行哪几项强度计算a)答：应按剪切强度和挤压强度进行计算;35.为什么一般普通螺栓联接都需要预紧a)答：预紧力的作用是防止螺纹联接松动脱落,并增强被联接件工作时的牢固性和紧密性,防止受载后被联接件之间发生位移或出现间隙;36.齿轮系分为哪两种基本类型它们的主要区别是什么a)答：定轴轮系：轮系齿轮轴线均固定不动；周转轮系：轮系的某些齿轮既有自转也有公转;37.齿轮系的功用有哪些a)答：可以实现减速传动、变速传动、差速传动、增减扭矩;38.花键联接与平键联接相比有哪些优缺点a)答：花键联接与平键联接相比有键齿较多,侧面接触面积大,对轴的削弱较轻,承载能力大,对中性能和导向性能好;但制造较复杂,成本较高;39.销的基本类型及其功用如何a)答：销按形状可分为圆柱销、圆锥销、异形销;销联接一般用于轴毂联接,或作为安全或定位装置;40.为什么大多数螺纹联接必须防松防松措施有哪些a)答：在静载何作用下或温度变化不大时,螺纹联接不会自行松脱,而在冲击、振动、受变载荷作用或被联接件有相对转动等,螺纹联接可能逐渐松脱而失效,因此,必须防松;i.防松措施有：①靠摩擦力防松；②机械防松；③破坏螺纹副防松;。

机械设计自测试题（A）专业班级：课程名称：机械设计机械设计自测试题答案（A）机械设计自测试题（B）二、按图选答案(每题只选一个答案, 将其代号用"O"圈住，每题2分，本题共10分)。

1. 在下列杆中,哪些面不可切制螺纹?2. 下列圆柱齿轮传动, 应对哪一种结构规定最大的荷载分布不均匀系数β?3. 下面哪个截面正确表示出三角带在轮槽中的位置?4. 下面几种类型键连接的横剖面,其中哪个在结构上不正确?(a) (b) (c) (d)(a) (b) (c) (d)(a) (b) (c) (d)2,(如3．分析下图中减速装置的传动方案中有何不合理处,并画出正确传动方案图。

（6分）: 运输带滚筒机械设计自测试题（C）一、单项选择题（本题共15分，每小题1分）1．下列标准代号中，哪个是表示我国国家标准的代号。

a. ISOb. GBc. JBd. YB2．下列载荷中，哪个是由原动机的功率计算求得的载荷。

a. 变载荷b. 计算载荷c. 额定载荷d. 工作载荷3．下列哪种润滑油的粘度又称为绝对粘度。

a. 动力粘度b. 运动粘度c. 恩格尔粘度d. 赛氏通用秒4．对大量生产、形状复杂、尺寸大的箱体零件，应选择何种毛坯。

a. 自由锻造毛坯b.冲压毛坯c. 模锻毛坯d. 铸造毛坯5．某四个结构及性能相同的零件甲、乙、丙、丁，若承受的最大应力的值相等，而应力循m ax环特性r分别为+1、0、-0.5、-1，则其中最容易发生失效的零件是哪个？a. 甲b. 乙c.丙d. 丁6．下列哪种螺栓联接最适于承受横向载荷？a. 普通螺栓联接b. 铰制孔螺栓联接c.螺钉联接d. 双头螺柱联接7．试比较两个具有相同材料、齿宽及齿数的齿轮，第一个的模数为2mm，第二个的模数为4mm，它们具有怎样的抗弯曲承载能力。

a. 同样的承载能力b. 第一个的能力比第二个大c. 第二个的能力比第一个大d. 承载能力与模数无关8．V带传动的张紧装置若采用张紧轮张紧时，张紧轮的位置通常应安装于何位置。

《机械设计》试题（一）一、选择题：本题共10个小题，每小题2分，共20分，在每小题给出的四个选项中，只有一项是符合题目要求的。

把所选项前的字母填在题后的括号内。

1．一般工作条件下，齿面硬度HB≤350的闭式齿轮传动，通常的主要失效形式为【B 】A．轮齿疲劳折断 B. 齿面疲劳点蚀C．齿面胶合 D. 齿面塑性变形2．带传动在工作时产生弹性滑动，是由于【C 】A．包角α太小 B. 初拉力F0太小C．紧边与松边拉力不等 D. 传动过载3．下列四种型号的滚动轴承，只能承受径向载荷的是【B 】A．6208 B. N208 C. 3208 D. 52084．下列四种螺纹，自锁性能最好的是【D】A．粗牙普通螺纹 B.细牙普通螺纹C．梯形螺纹 D.锯齿形螺纹5．在润滑良好的条件下，为提高蜗杆传动的啮合效率，可采用的方法为【C】A．减小齿面滑动速度υs B. 减少蜗杆头数Z1C．增加蜗杆头数Z1 D. 增大蜗杆直径系数q6．在圆柱形螺旋拉伸（压缩）弹簧中，弹簧指数C是指【D 】A．弹簧外径与簧丝直径之比值B．弹簧内径与簧丝直径之比值C．弹簧自由高度与簧丝直径之比值D．弹簧中径与簧丝直径之比值7．普通平键接联采用两个键时，一般两键间的布置角度为【B 】A．90° B. 120° C.135° D.180°8．V带在减速传动过程中，带的最大应力发生在【D 】A．V带离开大带轮处 B.V带绕上大带轮处C．V带离开小带轮处 D.V带绕上小带轮处9．对于普通螺栓联接，在拧紧螺母时，螺栓所受的载荷是【D 】A．拉力 B.扭矩C．压力 D.拉力和扭矩10．滚子链传动中，链节数应尽量避免采用奇数，这主要是因为采用过渡链节后【D 】A．制造困难 B.要使用较长的销轴C．不便于装配 D.链板要产生附加的弯曲应力二、填空题：本大题共10个小题，每空1分，共20分。

把答案填在题中横线上。

1．轴如按受载性质区分，主要受弯矩的轴为心轴，主要受转矩的轴为传动轴。
