机械设计自测试题(F)

一、填空题及选择填空题（27分，每空1分）1．当动压润滑条件不具备，且边界膜遭破坏时，就会出现、和同时存在的现象，这种摩擦状态称为。

2. 一公称直径为d=16mm的螺纹副，螺纹头数n=2,螺距p=4mm, 螺纹中径d2=D2=14mm,牙侧角β=15º,螺纹副材料的当量摩擦系数f ′ =0.08~0.10, 经计算该螺纹副自锁性要求。

a.满足b. 不满足3. 导向平键连接的主要失效形式是，设计时通过限制来进行耐磨性计算；半圆键的缺点是，所以主要适用于轴端。

4. 作为标准普通V带工作面的两侧面夹角为φ=40º，相应的V带轮轮槽的两侧面夹角则。

a.大于40ºb.小于40ºc. 等于40º。

5. 传动带所能传递的最大有效圆周力F max与、、等因素有关，它们的值越大，F max就越大。

当传递的外载荷超过时，带在带轮上发生打滑现象；而且在传动比大于1的情况下打滑总是先从小带轮上开始的，其原因是。

6. 齿轮传动的五种主要失效形式中，最严重、必须避免的失效形式是；软齿面闭式齿轮传动最主要的失效形式是；高速重载齿轮传动易发生；轮齿的塑性变形常发生在齿面材料较软、低速重载、频繁起动的传动中。

7. 下列齿轮参数中，对齿形系数Y F没有影响的是。

a. 齿数b. 变位系数c. 齿顶高系数d. 压力角e. 模数8. 按国家标准GB/292-93规定，型号7212 C/DB轴承的类型为，宽度类型为，精度等级为，公称接触角α = º。

9. 对于转动的滚动轴承,其主要失效形式是；对于不转动、低速或摆动的轴承，主要失效形式是；对于高速轴承，是其主要失效形式。

10. 滑动轴承一般由轴颈、轴瓦、轴承座三者组成，其失效形式主要是，主要发生在上。

二、问答题（24分,每小题4分）1. 齿向载荷分布系数Kβ的物理意义是什么？改善齿向载荷分布不均匀状况的措施有哪些？2. 试述齿轮传动的设计准则。

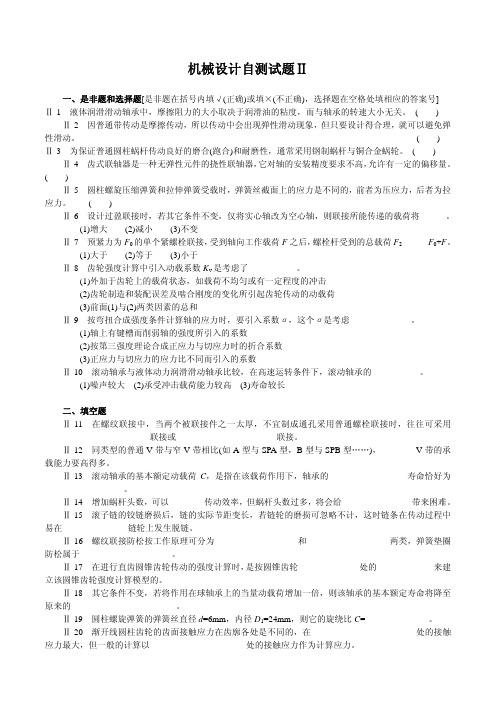

机械设计自测试题Ⅱ一、是非题和选择题[是非题在括号内填√(正确)或填×(不正确)，选择题在空格处填相应的答案号]Ⅱ-1 液体润滑滑动轴承中，摩擦阻力的大小取决于润滑油的粘度，而与轴承的转速大小无关。

( ) Ⅱ-2 因普通带传动是摩擦传动，所以传动中会出现弹性滑动现象，但只要设计得合理，就可以避免弹性滑动。

( )Ⅱ-3 为保证普通圆柱蜗杆传动良好的磨合(跑合)和耐磨性，通常采用钢制蜗杆与铜合金蜗轮。

( ) Ⅱ-4 齿式联轴器是一种无弹性元件的挠性联轴器，它对轴的安装精度要求不高，允许有一定的偏移量。

( )Ⅱ-5 圆柱螺旋压缩弹簧和拉伸弹簧受载时，弹簧丝截面上的应力是不同的，前者为压应力，后者为拉应力。

( )Ⅱ-6 设计过盈联接时，若其它条件不变，仅将实心轴改为空心轴，则联接所能传递的载荷将______。

(1)增大(2)减小(3)不变Ⅱ-7 预紧力为F0的单个紧螺栓联接，受到轴向工作载荷F之后，螺栓杆受到的总载荷F2______F0+F。

(1)大于(2)等于(3)小于Ⅱ-8 齿轮强度计算中引入动载系数K v是考虑了___________。

(1)外加于齿轮上的载荷状态，如载荷不均匀或有一定程度的冲击(2)齿轮制造和装配误差及啮合刚度的变化所引起齿轮传动的动载荷(3)前面(1)与(2)两类因素的总和Ⅱ-9 按弯扭合成强度条件计算轴的应力时，要引入系数α，这个α是考虑______________。

(1)轴上有键槽而削弱轴的强度所引入的系数(2)按第三强度理论合成正应力与切应力时的折合系数(3)正应力与切应力的应力比不同而引入的系数Ⅱ-10 滚动轴承与液体动力润滑滑动轴承比较，在高速运转条件下，滚动轴承的___________。

(1)噪声较大(2)承受冲击载荷能力较高(3)寿命较长二、填空题Ⅱ-11 在螺纹联接中，当两个被联接件之一太厚，不宜制成通孔采用普通螺栓联接时，往往可采用________________________联接或_______________________联接。

一、选择题（共30分、每小题2分）1、链传动作用在轴和轴承上的载荷比带传动要小，这主要是因为（ C ）。

A 、链传动只用来传递较小功率B 、链速较高，在传递相同功率时圆周力小C 、链传动是啮合传动，无需大的张紧力D 、链的质量大，离心力大2、直齿圆柱齿轮传动，当齿轮直径不变，而减小模数增加齿数时，则（ C ）。

A 、提高了轮齿的弯曲强度B 、提高了齿面的接触强度C 、降低了轮齿的弯曲强度D 、降低了齿面的接触强度3、受中等冲击载荷、支承刚度较差、速度较高的两轴之间宜选用（ A ）。

A ．弹性柱销联轴器B ．凸缘联轴器C. 十字滑块联轴器 D ．万向联轴器4、带传动工作时，设小带轮为主动轮，则带的最大应力发生在带（ C ）。

A ．进入大带轮处B ．离开大带轮处C. 进入小带轮处 D ．离开小带轮处5、有一减速器传动装置由带传动、链传动和齿轮传动组成，其安排顺序以方案（ A ）为好。

A ．带传动 齿轮传动 链传动B ．链传动 齿轮传动 带传动C ．带传动 链传动 齿轮传动D ．链传动 带传动 齿轮传动6．螺纹联接防松的根本问题在于（ C ）。

A 、增加螺纹联接的轴向力B 、增加螺纹联接的横向力C 、防止螺纹副的相对转动D 、增加螺纹联接的刚度7．为联接承受横向工作载荷的两块薄钢板，一般采用的螺纹联接类型应是（ A ）。

A ．螺栓联接 B. 双头螺柱联接C ．螺钉联接 D. 紧定螺钉联接8．齿面硬度HB ≤350HBS 的闭式钢制齿轮传动中，主要失效形式为（ B ）。

A ．齿面磨损B ．齿面点蚀C ．齿面胶合 D. 轮齿折断9.不完全液体润滑滑动轴承，验算][pv pv 是为了防止轴承（ B ）。

A. 过度磨损B. 过热产生胶合C. 产生塑性变形D. 发生疲劳点蚀10、对于温度变化不大的短轴，考虑结构简单，轴承部件的轴向固定方式宜采用（ A）。

A ．两端固定 B ．两端游动C ．一端固定一端游动D ．A ，B ，C 均可以11、在蜗杆传动设计中，除规定模数标准化外，还规定蜗杆直径d1取标准，其目的是（B ）。

自测试题一、填空题1 •滚动轴承的四个基本组成部分是______ 、 ______ 、_________ 、。

2•中速旋转正常润滑的滚动轴承的主要失效形式是_______________ 。

3.角接触球轴承7210C的基本额定动载荷Cr 33.9kN,表示该轴承在33.9kN的载荷下寿命为 ____ r时，可靠度为_________ 。

4•滚动轴承按可承受的载荷方向分类，主要承受径向载荷，同时可以承受轴向载荷的称为________ 由承，只能承受轴向载荷的称为________ 由承。

5.滚动轴承接触式密封适用于 ________ ,常用的结构有—、______ 等；非接触式密封适用于—，常用结构有 ___________ 、______ 。

6. V带传动是靠带与带轮接触面间的_____ 力工作的7. 普通V带已标准化，在Y、A、C、E几种带中承载能力最高的是 __ 型带。

8 .在V带传动中，当i>1时若主动带轮的圆周速度为vi ,从动带轮的圆周速度为v2则v1 ____________ v2。

9•在滚子链传动中，链的节距越大， _________ 高；但节距越大，链轮转速越高时，冲击和动载荷也越大，因此设计时应尽可能选用小节距的链。

10 .通常带传动松边在________ ，链传动松边在_______11. ________________________________________________ 链传动工作时转速越高其运动不均匀性及动载荷越 ___________________12. 带传动的极限摩擦力取决于 ______________ 等因素13 .带传动的传动比不准确，是因为带传动中存在着不可避免的________________ 现象。

14 .链传动和带传动比较，链传动作用在轴和轴承上的压轴力1 .在带传动中用______ 的方法可以使小带轮的包角a加大。

A. 增大小带轮的直径d1 B . 减小小带轮的直径d1C. 增大大带轮的直径d2D. 减小中心距a2. 带传动中当初拉力F0增大时，带的承载能力______ ，而带的寿命A.降低B.提高C不变 D.不确定3. 设计V带传动设计时，选择小带轮基准直径di >d m i n，其主要目的是为了_____ 。

机械原理自测题（一）一．判断题（正确的填写“T”，错误的填写“F”）1、根据渐开线性质，基圆无渐开线，所以渐开线齿轮的齿根圆必须设计比基圆大。

（ F ）2、对心的曲柄滑块机构，其行程速比系数K一定等于一。

（ T ）3、在平面机构中，一个高副引入二个约束。

（ F ）4、在直动从动件盘形凸轮机构中，若从动件运动规律不变，增大基圆半径，则压力角将减小（ T ）5、在铰链四杆机构中，只要满足杆长和条件，则该机构一定有曲柄存在。

（ F ）6、滚子从动件盘形凸轮的实际轮廓曲线是理论轮廓曲线的等距曲线。

（ T ）7、在机械运动中，总是有摩擦力存在，因此，机械功总有一部分消耗在克服摩擦力上。

（ T ）8、任何机构的从动件系统的自由度都等于零。

（ T ）9、一对直齿轮啮合传动，模数越大，重合度也越大。

（ F ）10、在铰链四杆机构中，若以曲柄为原动件时，机构会出现死点位置。

（ F ）二、填空题。

（10分）1、机器周期性速度波动采用（飞轮）调节，非周期性速度波动采用（调速器）调节。

2、对心曲柄滑块机构的极位夹角等于（ 0 ）所以（没有）急回特性。

3、渐开线直齿圆柱齿轮的连续传动条件是（重合度大于或等于1 ）。

4、用标准齿条形刀具加工标准齿轮产生根切的原因是（齿条形刀具齿顶线超过极限啮合点N1）。

5、三角螺纹比矩形螺纹摩擦（大），故三角螺纹多应用（联接），矩形螺纹多用于（传递运动和动力）。

1、试计算图示机构的自由度（若有复合铰链、局部自由度或虚约束，必须明确指出）。

并判断该机构的运动是否确定（标有箭头的机构为原动件）。

图a) 图b)1、解:（a）图：n=9，p4=13，p5=0；F=3×9－2×13=1；∵原动件数目=机构自由度数，∴机构具有确定的运动。

G处为复合铰链；机构级别为Ⅱ级。

拆组图如下(略)（b）图：n=7，p4=10，p5=0；F=3×7－2×10=1；原动件数目=机构自由度数，机构具有确定的运动。

机械设计总论一. 判断1. 凡零件只要承受静载荷，则都产生静应力。

F2. 当零件的尺寸由刚度条件决定时，为了提高零件的刚度，可选用高强度合金钢制造。

F3. 机械零件在工作中发生失效，即意味着该零件一定产生了破坏。

F4. 在变应力中，当r=-1时，σm=0，σa=σmax 。

T5. 在变应力中，当r=C （常数）时，σa/σm 时随时间变化的。

F6. 润滑油的粘度与温度有关，且粘度随温度的升高而增大。

F7. 某截面形状一定的零件，当其尺寸增大时，其疲劳极限值将随之降低。

T8. 对于理论上为线接触的两接触面处的接触应力σH 与法向外载荷F 成线性关心。

F9. 机械零件设计计算中最基本的设计准则时强度准则。

T10. 工业用润滑油的粘度会因为温度的升高而降低。

T11. 钢的强敌极限愈高，对应力集中愈敏感。

T12. 变应力时由变载荷产生，也可能由静载荷产生。

T二．单项选择题12．某钢制零件材料的对称循环弯曲疲劳极限σ-1=300MPa ，若疲劳曲线指数m=9，应力循环基数N0=10^7，当该零件工作的实际应力循环次数N=10^5时，则按有限寿命计算，对应于N MPa 。

34．变应力特性可用σmax 、σmin 、σm、r5．在图示零件的极限应力简图中，如工作应力点M 所在的ON 线与横轴间夹角θ=45°，则该零件受的是67．零件的截面形状一定，当绝对尺寸(横截面尺寸)8910．某四个结构及性能相同的零件甲、乙、丙、丁，若承受最大应力σmax 的值相等，而应力循环特性分别为+1、0、-0.5、-1最易发生失效的零件是丁。

11三、填空题1．影响机械零件疲劳强度的主要因素有 零件尺寸及几何形状变化、加工质量、及 强化因素 2．静应力由静载荷产生，变应力可由 静载荷 和 变载荷 产生。

3．在静载荷作用下的机械零件，不仅可以产生 静应力 应力，也可能产生 交变应力 应力。

4．机械零件的表面破坏形式主要有 腐蚀、磨损、接触疲劳 。

机械设计考试题及答案一、选择题（每题2分，共20分）1. 机械设计中，通常所说的“三视图”是指：A. 正视图、侧视图、俯视图B. 正视图、侧视图、仰视图C. 正视图、侧视图、斜视图D. 正视图、侧视图、局部视图答案：A2. 在机械设计中，以下哪种材料不属于金属材料？A. 钢B. 铝C. 塑料D. 铜答案：C3. 以下关于齿轮传动的说法，正确的是：A. 齿轮传动比可以任意设定B. 齿轮传动比是固定的C. 齿轮传动比是可变的D. 齿轮传动比与齿轮的齿数无关答案：B4. 机械设计中，轴承的寿命通常与以下哪个因素无关？A. 轴承的类型B. 轴承的载荷C. 轴承的转速D. 轴承的颜色答案：D5. 在机械设计中，以下哪种情况不会导致材料的疲劳破坏？A. 重复加载B. 过载C. 腐蚀D. 冲击载荷答案：C6. 以下关于材料硬度的描述，错误的是：A. 硬度是材料抵抗塑性变形的能力B. 硬度是材料抵抗弹性变形的能力C. 硬度可以通过硬度计进行测量D. 硬度是材料抵抗磨损的能力答案：B7. 机械设计中，以下哪种连接方式不属于固定连接？A. 螺纹连接B. 焊接C. 铆接D. 销连接答案：A8. 以下哪种润滑方式属于动态润滑？A. 干摩擦润滑B. 边界润滑C. 液体润滑D. 固体润滑答案：C9. 在机械设计中，以下哪种材料通常用于制造轴承？A. 木材B. 塑料C. 陶瓷D. 铸铁答案：C10. 以下关于机械加工的描述，错误的是：A. 机械加工可以提高零件的尺寸精度B. 机械加工可以提高零件的表面粗糙度C. 机械加工可以提高零件的强度D. 机械加工可以提高零件的硬度答案：C二、填空题（每题2分，共20分）1. 机械设计中，________是用来表示零件在空间中位置的图示方法。

答案：三视图2. 金属材料的强度通常与其________有关。

答案：晶粒大小3. 齿轮传动的效率与________有关。

答案：齿面硬度4. 轴承的寿命可以通过________来计算。

机械设计练习题填空题1. 机构具有确定运动的条件是 自由度F>0 且 原动件数等于自由度F 。

2. 在曲柄摇杆机构中，以摇杆为主动件，曲柄为从动件，则曲柄与连杆处于共线位置时称为 死点 ，此时机构的传动角为 0°，压力角为 90°。

3. 在凸轮机构四种常用的推杆运动规律中， 等速 运动规律有刚性冲击； 正弦加速度运动规律无冲击。

4. 带传动工作时，最大应力发生在 紧边进入小带轮处 ，最大值为 c b σσσ++11。

5. 带传动的设计准则为：在保证带传动不发生 打滑 的前提下，带具有一定的 疲劳 强度和使用寿命。

6. 一对渐开线齿轮正确啮合条件为： 模数相等 、 压力角相等 及 21ββ±=，齿轮连续啮合条件为：重合度大于1 。

7. 图示减速器中，1为蜗杆，2为蜗轮，3、4均为斜齿轮，主动轴蜗杆为顺时针旋转，蜗轮为右旋，则蜗杆螺旋线方向为 右旋 ，若希望蜗轮2和小齿轮3的轴向力能抵消一部分，则齿轮3的螺旋线方向为右旋 ，齿轮4的轴向力方向为 向上 。

8. 按轴工作时所承受的载荷不同，可把轴分成 心轴 ， 转轴 ， 传动轴 。

9. 代号为7312C 的滚动轴承，其类型名称为 角接触球轴承 ，内径为 60 mm ，宽度系列代号为 0 ，直径系列代号为 3 。

10. 螺纹连接中，按其工作原理不同，螺纹防松方法有 摩擦防松 、 机械防松 和 破坏螺纹副关系防松 等。

11. 轴承的基本额定动载荷是指轴承的 基本额定寿命 恰好为 106r 时，轴承所能承受的载荷值。

问答题1．请说明平面机构速度瞬心的概念，并简述三心定理。

答：瞬心是指互相作平面相对运动的两构件在任一瞬时，其相对速度为0的重合点，或者是绝对速度相等的重合点。

三心定理：作平面运动的三个构件共有三个瞬心（1.5分），它们位于同一直线上。

2．简述闭式齿轮传动的设计准则答：1）对于软齿面闭式齿轮传动，通常先按齿面接触疲劳强度进行设计，然后校核齿根弯曲疲劳强度。

机械设计模拟考试题（附答案）一、单选题（共60题，每题1分，共60分）1、机构具有相对运动的条件是（）A、机构的自由度数目小于主动件数目B、机构的自由度数目等于主动件数目C、机构的自由度数目大于等于主动件数目D、机构的自由度数目大于主动件数目正确答案：B2、按自由度数目不同，周转轮系可分为（）A、周转轮系和定轮轮系B、简单行星轮系和差动轮系C、简单行星轮系和定轴轮系D、定轴轮系和差动轮系正确答案：B3、在蜗杆传动中，应用比较广泛的是（）A、渐开线蜗杆B、圆柱蜗杆C、环面蜗杆D、锥蜗杆正确答案：B4、下列联轴器中，能补偿两轴的相对位移并且可缓冲、吸震得是（ )A、万向联轴器B、凸缘联轴器C、齿式联轴器D、弹性柱销联轴器正确答案：D5、平面齿轮传动的是（）。

A、螺旋齿轮传动B、锥齿轮传动C、蜗杆蜗轮传动D、斜齿轮传动正确答案：D6、下列四种轴承何种轴承必须成对使用。

A、推力球轴承B、圆柱滚子轴承C、圆锥滚子轴承D、深沟球轴承正确答案：D7、凸轮机构的从动件运动规律与凸轮的（）有关。

A、表面硬度B、机架C、轮廓线D、基圆正确答案：D8、带和带轮间的摩擦系数与初拉力一定时，（），则带传动不打滑时的最大有效圆周力也愈大。

A、带速愈低B、大带轮上的包角愈大C、带轮愈宽D、小带轮上的包角愈大正确答案：D9、组成轮系的齿轮可以是（）①圆柱齿轮；②圆锥齿轮；③蜗杆齿轮；④平面齿轮；A、①③④B、①②③C、①②③D、①②④正确答案：B10、无论滚子半径的大小如何,( )不会变A、实际轮廓B、尺寸C、度数D、以上都是正确答案：A11、导向键和（）都用于动连接，即轴与轮毂间有相对轴向移动的连接。
