DZ59-EST121橡胶体积电阻率测试仪详细说明

接地电阻测试仪简单使用说明书
1、接通电源线，插入对应的测试线，准备点检设备
2、预置相应参数（对应LED 显示屏）：报警电阻：100m Ω，定时测试时间：5秒。

（1）预置报警电阻操作方法：打开‘电源开关’，按下‘预置按钮’，用小平口左右旋动‘预置电阻调节器’开关，调到规定值（100m Ω）。

（2）预置定时测试时间操作方法：调节‘定时调节按钮’，调到规定值（5秒）。

3、点检仪器：关闭耐压测试仪电源，将输出线的红、黑两线的夹子分别夹住‘点检设备’的两端，弹起‘预置按钮’，电压调节旋钮旋到最小，打开‘电源开关’，用‘定时调节按钮’将定时时间调到0秒，按下‘启动按钮’，旋动‘电流调节器’，直到液晶屏上显示电流在25A 。

4、测试设备：关闭电阻测试仪电源，将输出的两根线，红色线接设备的‘总地线’，黑色线接设备的最远端（显示屏接外壳），用‘定时调节按钮’将时间调到5秒，弹起‘预置按钮’，打开‘电源开关’，按下‘启动按钮’，测试进行，观察电阻是否在规定范围，若在，则仪器不会报警，若超出仪器报警。

电流调节器
定时
调节
按钮
预置电阻
调节器
预置按钮 电源开关
启动按钮
复位按钮
点检设备
5、。

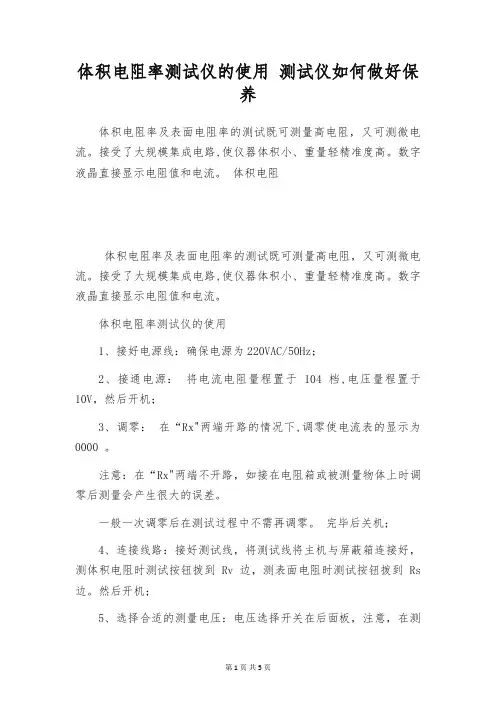

体积电阻率测试仪的使用测试仪如何做好保养体积电阻率及表面电阻率的测试既可测量高电阻，又可测微电流。

接受了大规模集成电路,使仪器体积小、重量轻精准度高。

数字液晶直接显示电阻值和电流。

体积电阻体积电阻率及表面电阻率的测试既可测量高电阻，又可测微电流。

接受了大规模集成电路,使仪器体积小、重量轻精准度高。

数字液晶直接显示电阻值和电流。

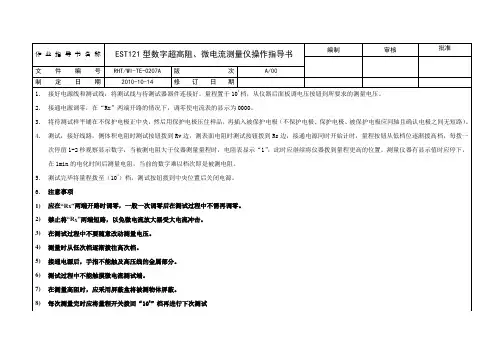

体积电阻率测试仪的使用1、接好电源线：确保电源为220VAC/50Hz；2、接通电源：将电流电阻量程置于 104 档,电压量程置于10V，然后开机；3、调零：在“Rx"两端开路的情况下,调零使电流表的显示为0000 。

注意：在“Rx"两端不开路，如接在电阻箱或被测量物体上时调零后测量会产生很大的误差。

一般一次调零后在测试过程中不需再调零。

完毕后关机；4、连接线路：接好测试线，将测试线将主机与屏蔽箱连接好，测体积电阻时测试按钮拨到Rv边，测表面电阻时测试按钮拨到Rs 边。

然后开机；5、选择合适的测量电压：电压选择开关在后面板，注意，在测试过程中不要任意改动测量电压，可能因电压的过高或电流过大损坏被测试器件或测试仪器；6、测试：测量时从低档位渐渐拔往高档，每拨一次稍停留1～2秒以使察看显示数字，当被测电阻大于仪器测量量程时，电阻表显示“1"，此时应连续将仪器拨到量程更高的位置，当测量仪器有显示值时应停下，当前的数字乘以档次即是被测电阻值。

当有显示数字时不要再往更高次档拨，否测仪器会过量程，机内保护电路开始工作，仪器测量精准度会下降；7、测试完毕将电阻电流量程拔至“104 "档，电压量程调至10V后关闭电源：每测量一次均应将量程开关拨回到104“调零"档的量程位置以免开机或测量端短路时而损坏仪器；8、测量电流及1015Ω以上超高电阻的测量应用测量电流后用欧姆定律以电压除以电流计算电阻的方法；9、体积电阻和表面电阻转换：在测试过程中，使用屏蔽箱在进行体积电阻和表面电阻转换时，必需把电源关闭后进行档位转换，否则会导致电压冲击到主机无法显示或损坏。

电阻测试仪使用方法说明书一、概述电阻测试仪是一种用于测量电路中电阻值的设备，广泛应用于电子工程、电力系统、通信设备等领域。

本说明书旨在详细介绍电阻测试仪的使用方法，帮助用户正确、高效地操作设备。

二、设备介绍1. 外观描述电阻测试仪外观精致紧凑，有LCD显示屏、操作按键和测试接口。

设备采用优质材料制造，具有防震、防尘、防滑等特性，便于携带和使用。

2. 技术指标- 测量范围：0.01Ω - 10MΩ- 准确度：±1%- 工作电压：220V AC- 重复性：0.5%- 工作温度：0°C - 40°C三、操作步骤1. 准备工作确保电阻测试仪电源正常连接，并插入合适的电源插座。

待设备开机启动完成后，显示屏将会显示主界面。

2. 测试接线将待测试的电路中的电阻器按电阻值大小依次连接到电阻测试仪的测试接口上。

确保电路连接牢固、接触良好，避免松动或接触不良导致测试结果不准确。

3. 设置测试参数根据待测电路的特性，合理设置测试仪的参数。

通过操作按键，进入设置界面，选择合适的测量范围和精度，并根据需要设置温度补偿等功能。

确认设置后，返回主界面。

4. 进行测试按下“开始”按钮，电阻测试仪将开始自动进行测试。

待测试完成后，显示屏将显示测得的电阻值，并给出相应的测试结果。

用户可根据需要将结果记录下来或进行其他操作。

5. 关机测试完成后，根据需要选择合适的关机方式。

长按电源按钮进行强制关机，或通过菜单中的关机选项进行正常关机。

四、注意事项1. 在使用电阻测试仪前，确保自身安全，例如需要戴好绝缘手套，避免触电危险。

2. 在测试过程中，尽量避免与测试接线触碰，以免干扰测试结果。

3. 预热时间可能会影响测试结果。

在首次开机或长时间未使用后，建议进行一段时间的预热操作。

4. 若测试结果与预期不符，建议检查测试接线是否正确连接或考虑是否需要更换电阻器。

五、维护与保养1. 定期清洁电阻测试仪外壳，使用干净的柔软布进行擦拭，避免使用化学溶剂。

GEST-121体积表面电阻测定仪使用说明书*（使用前请详细阅读使用说明书）*北京冠测试验仪器有限公司地址：海淀区永丰基地新材料创业大厦B座429室电话：（010）59442132 传真：（010）51651740 目录一概述 (1)二主要特点 (1)三主要应用范围 (1)四技术指标 (1)五使用方法 (5)5.1. 接好电源线和测试线 (5)5.2 量程置于104档 (5)5.3 选择合适的测量电压 (5)5.4 接通电源 (5)5.5．调零 (5)5.6．测试 (5)5.7 测试完毕将量程拔至“104”档后关闭电源 (5)六使用注意事项 (6)6..1 应在“Rx”两端开路时调零 (6)6.2 禁止将“Rx”两端短路，以免微电流放大器受大电流冲击 (6)6.3 在测试过程中不要随意改动测量电压 (6)6.4 测量时从低次档逐渐拔往高次档 (6)6.5 大部分绝缘材料，特别是防静电材料的电阻值在加电压后会有一定变化而引起数字变化 (4)6.6 接通电源后，手指不能触及高压线的金属部分 (4)6.7 测试过程中不能与微电流测试端 (4)6.8 在测量高阻时，可采用屏蔽盒将被测物体屏蔽 (4)6.9 每次测量完时应将量程开关拨回“104”档再进行下次测试 (4)七测量电流及1015Ω以上超高电阻的测量 (5)7.1. 测量电流及1015Ω以上超高电阻的测量 (6)八、常见问题 (6)8.1 为什么在测量同一物体时用不同的电阻量程有不同的读数？ (7)8.2．为什么测量一些物体的电流时用不同的量程也会出现测出结果相差较大？ (7)8.3．为什么测量时仪器的读数总是不稳？ (7)8.4．为什么测量完毕时一定要将量程开关再拨到104档后才能关电源？ (7)8.5 为什么在测量电阻过程中不要改变对被测物的测试电压？ (7)8.6 为什么测量完毕要将量程开关再拨到104档后一定要关闭电源？ (7)九、体积电阻率与表面电阻率的计算 (8)9.1 体积电阻与表面电阻读数值 (7)9.2 体积电阻率计算公式 (8)9.2 表面电阻率计算公式 (8)十、三电极接线说明 (9)十一、使用屏蔽箱时的接线说明--------------------------------------------------10使用操作重要注意事项GEST-121体积、表面电阻率测定仪是一台能测量极高电阻和非常微弱电流的精密仪器是因为机器内有一个超高性能的静电计放大器，尽管仪器有多种保护措施，这个超高性能的静电放大器在以下这些不正确操作使用中均可能因过大电流冲击、过电压或放电等永久损坏或降低其测量精度与性能。

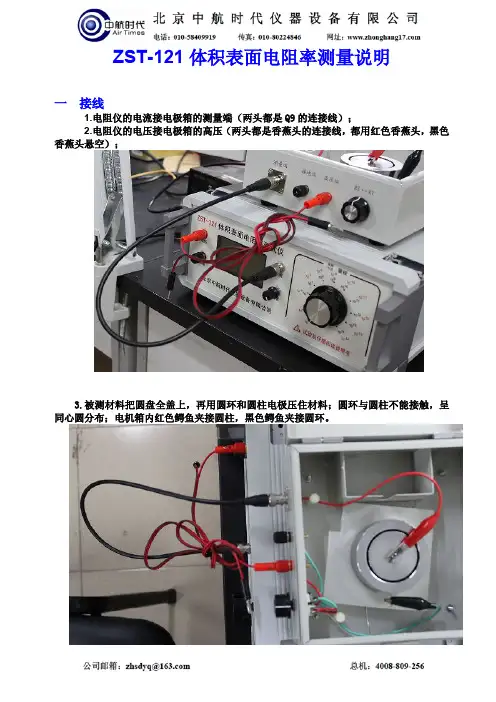

ZST-121体积表面电阻率测量说明一接线1.电阻仪的电流接电极箱的测量端（两头都是Q9的连接线）；2.电阻仪的电压接电极箱的高压（两头都是香蕉头的连接线，都用红色香蕉头，黑色香蕉头悬空）；3.被测材料把圆盘全盖上，再用圆环和圆柱电极压住材料；圆环与圆柱不能接触，呈同心圆分布；电机箱内红色鳄鱼夹接圆柱，黑色鳄鱼夹接圆环。

二调零1.电极箱右边旋钮置于中间位置，开电，调节电阻仪的调零旋钮，使显示电流为0，关机。

三测量体电阻1.电极箱右边旋钮置于右位置、指向RV，开电。

调节电阻仪的电阻档位旋钮，使电阻有较稳定的显示值为止。

2.如电阻显示1----表示电阻测量值偏大，需要换更高的电阻档位。

3.上图的电阻档偏小，增加一个档位，如下4.上图的电阻档正合适，电流电阻都能显示出来；5.讨论：如此时只能显示电阻，电流显示1---，就以电阻显示值为测量值，没有必要再增加档位。

6.如再增加一个档位，如下7.上图表示电阻档位偏高，即电流档位偏低，电流测量值超过了电流档位。

建议回调档位。

四讨论1电流显示1---，建议档位回调（逆时针）2电阻显示1---，建议档位前调（顺时针）3如来回调节档位，始终只能显示一个有效值（有电阻就没电流、有电流就没电阻），就以有电阻显示值的档位为测量档位，此时电阻显示值为测量值。

4如果档位到了14次方，即最高档位，还没有电阻值，可以用电压除以电流估算电阻值。

5此时，如电流明显不大，比如0.1E-14，可以试试加大电压，电流有明显增加（但不是1----），可以用当前电压除以当前电流估算电阻值。

6此时如加大电压，电流1----，表示该档位与该电压配合不适合测量该电阻。

建议参考4,5的作法。

7如果电流电阻都出现1---，或电流出现负值，表示该档位严重偏离测量档位，须回位重新调档。

8在电压较高时，测量时间不宜太长，尤其是比较薄的材料，容易局部极化变性，测量显示值会异常。

9测量大电阻，环境必须干燥，电极箱加盖，空气湿度影响大电阻测量。

电阻率仪使用说明书1. 简介电阻率仪是一种用于测量电材料电阻率的仪器。

它采用先进的技术和精确的测量方法，能够准确地测量各种电材料的电阻率，并提供可靠的数据参考。

本说明书将为您详细介绍电阻率仪的使用方法和注意事项。

2. 仪器外观和组成电阻率仪外观简洁美观，由主机、控制面板、显示屏和连接线组成。

主机包含内置的测量电路和计算单元，控制面板上有操作按钮和显示屏用于设置参数和显示测量结果。

3. 使用步骤（1）连接电源：将电阻率仪插头插入电源插座，并确保电源线与主机连接稳固。

（2）连接测试样品：使用连接线将测试样品连接到电阻率仪上，确保连接牢固可靠。

（3）打开仪器：按下电阻率仪上的开关按钮，待仪器启动完成后，进入测量界面。

（4）设置参数：根据实际需求，在控制面板上设置测量参数，例如采样频率、温度补偿等。

（5）开始测量：按下开始按钮，电阻率仪将开始进行测量，待测量完成后，结果将显示在屏幕上。

（6）记录结果：根据需要，可以将测量结果记录下来或导出到计算机等外部设备上。

4. 注意事项（1）避免干扰：在进行测量时，请确保测试环境没有强电磁场和其他可能干扰电阻率仪精确测量的物体或设备。

（2）正确连接：测试样品与电阻率仪的连接应牢固可靠，避免接触不良影响测量结果。

（3）正确设置参数：根据不同的测量需求，合理设置测量参数，以保证测量的准确性和可靠性。

（4）稳定测量环境：测量时，要保持环境稳定，避免温度和湿度等因素对测量结果的影响。

（5）定期校准：为保证仪器的准确性，定期进行校准操作，并确保仪器处于良好的工作状态。

5. 故障排除在使用过程中，如果出现仪器故障或测量结果异常，可以参考以下排除故障的方法：（1）检查电源连接是否良好，确保电阻率仪接收到稳定的电源供应。

（2）检查测试样品的连接是否牢固，避免接触不良造成测量误差。

（3）检查测量参数的设置是否合理，根据需要进行调整。

（4）尝试重新启动电阻率仪，以解决可能的软件故障。

如果以上方法无法解决问题，请联系售后服务部门进行进一步的维修和支持。

绝缘电阻测试仪使用说明书一、操作方法（500V，≥30MΩ）1、将仪器的电源插头接上AC220V。

按下电源开关至ON位置，预热10分钟，即可正常测试。

2、选择好适当的测试电压（500V）。

3、注意“TEST”灯是否处于熄灭状态，确保接线柱上不带电，接上被测件，按下“TEST”按钮，仪器即可对被测件充电并测量。

4、测试完毕后按下“RESET”键或测试时间到仪器自动复位后，才可取下被测件。

5、重复上述步骤，进行下一次测量。

二、使用注意事项1、本测试仪在电源开启后即可使用，但为了保证精度请预热10分钟以上。

2、连接被测物体时，必须保证处于复位状态，即TEST灯灭时，以防高压电击。

3、在测量100MΩ以上时，测量线最好用屏蔽。

接线时要将仪器前面板上的接地柱与被测件的机壳或外壳相连。

4、尽量避免测量过小的电阻，或将两测试夹相短接。

接地电阻测试仪使用说明书（I=10A，≤0.1Ω）一、操作方法1、仪器配备一副（两组）测试线，红粗线接红色电流接线柱，红细线接红色电阻接线柱，黑粗线接黑色电流接线柱，黑细线接黑色电阻接线柱。

2、将仪器的电源插头接上AC220V。

按下电源开关至ON位置，各个窗口数码管亮。

3、电流调节旋钮逆时针旋至零位。

4、测试前，选择好量程。

5、两组测试线的夹子相互短路。

6、手动测试（1）、“定时”开关关闭。

（2）、确定2-5步骤无误后，按“启动”按钮，“测试”灯亮，调节“电流调节”旋钮并观察电流显示窗口显示电流值至所需电流值。

（）（3）、按下“预置/测试”键，调节报警预置电位器，至所需电阻值。

（4）、按下“复位”按钮，切断电流输出，同时调节“电流调节”旋钮至最小。

将测试线夹在被测物的测试点上。

（5）、按下“启动”旋钮，“测试”灯亮，同时调节“电流调节”旋钮至所需电流值，接着读下电阻显示窗口显示的电阻值。

当被测物电阻值大于预值电阻值时，仪器会发出生光报警，反之，则不报警。

只要按下“复位”按钮停止测试，“测试”灯灭，取下测试线以备下次再测。

体积电阻率测试仪安全操作及保养规程体积电阻率测试仪是用于测试绝缘材料体积电阻率的一种仪器。

正确的操作和保养对于保障使用者的人身安全、仪器的正常运行和延长仪器使用寿命具有非常重要的意义。

本文将介绍体积电阻率测试仪的安全操作和保养规程。

1. 仪器介绍体积电阻率测试仪是测量绝缘材料体积电阻率的仪器，主要由高压发生器、测量控制器和测试电极组成。

测试电极有平行板电极、球板电极等多种类型。

仪器的特点是精度高、测试范围广，但对用户的操作条件要求较高，需要进行专业的安全操作和保养操作。

2. 安全操作规程2.1 环境要求使用体积电阻率测试仪时应在干燥、通风良好的环境下进行操作，注意环境温度和湿度的控制，以防止仪器的误差和损坏。

2.2 电源要求使用体积电阻率测试仪时应满足电源要求，使用过程中应保持电源的稳定性，避免突然的跳变或电源电压不稳定的情况。

2.3 操作要求在操作体积电阻率测试仪时，应注意以下几个方面：1.进行测试前，应先熟悉仪器的操作流程，正确认识测试原理和仪器的使用方法。

2.对于不同类型的测试电极，应了解其工作原理及安装方法，注意电极之间的距离和电压大小，以避免短路或电击等危险。

3.在测试过程中，应注意时刻观察仪器指示灯，如发现异常情况应及时停止操作，并及时调试或维修仪器。

4.在长时间测试过程中，应注意及时停止操作进行休息，以免疲劳影响工作质量和人身安全。

2.4 防护要求为了防止在使用体积电阻率测试仪时出现危险，需要注意以下几个方面：1.应佩戴绝缘手套和鞋，以保证人身安全。

2.在测试过程中，应禁止接触测试电极上的高压端子，避免触电。

3.仪器本身也应具有防护装置，如上盖装置和安全锁等。

3. 保养规程3.1 维护保养体积电阻率测试仪在使用前，需对仪器进行检查。

检查时，应检查电器连接的稳定性和紧固情况，确认仪器没有松动和腐蚀等问题，以免影响使用效果和仪器寿命。

3.2 保洁仪器应定期清洗，以确保外壳、测试电极和控制器的清洁和干燥状态。

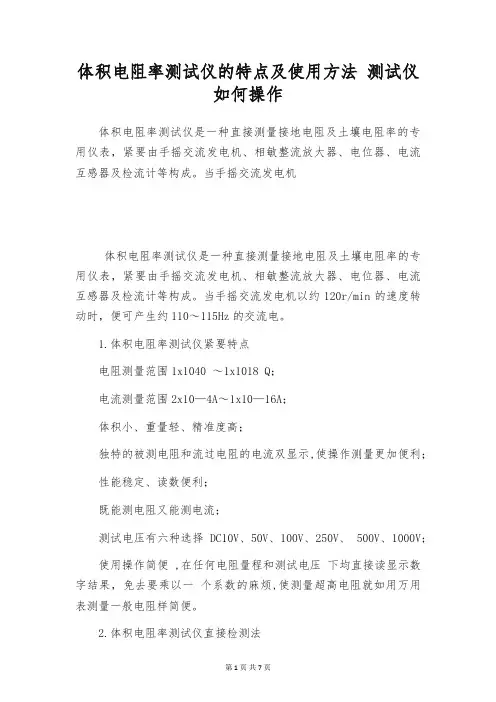

体积电阻率测试仪的特点及使用方法测试仪如何操作体积电阻率测试仪是一种直接测量接地电阻及土壤电阻率的专用仪表，紧要由手摇交流发电机、相敏整流放大器、电位器、电流互感器及检流计等构成。

当手摇交流发电机体积电阻率测试仪是一种直接测量接地电阻及土壤电阻率的专用仪表，紧要由手摇交流发电机、相敏整流放大器、电位器、电流互感器及检流计等构成。

当手摇交流发电机以约120r/min的速度转动时，便可产生约110～115Hz的交流电。

1.体积电阻率测试仪紧要特点电阻测量范围1x1040 ～1x1018 Q；电流测量范围2x10—4A～1x10—16A；体积小、重量轻、精准度高；独特的被测电阻和流过电阻的电流双显示,使操作测量更加便利；性能稳定、读数便利；既能测电阻又能测电流；测试电压有六种选择DC10V、50V、100V、250V、 500V、1000V；使用操作简便 ,在任何电阻量程和测试电压下均直接读显示数字结果，免去要乘以一个系数的麻烦,使测量超高电阻就如用万用表测量一般电阻样简便。

2.体积电阻率测试仪直接检测法这里所谓的直接法就是电阻法,利用大功率标准电阻直接接于被测体积电阻率测试仪的测量端,用标准电阻值与测量仪表头所显示的电阻值作比较。

设标准电阻值为RN,即实际值,被检表显示读数为RX,则被检表的确定误差为:Δ＝RX－RN被检表的相对误差为:r＝［（RX—RN）/RN］×100%用此方法检测时应注意测量仪恒流输出所限制的电阻范围,超出该范围,将不再恒流且测量不正确。

由于所测均为小电阻,导线及接触电阻的除去、四端钮接线等都是必需注意的,同时注意不可引入别的哪怕是很微小的附加电阻。

用此方法检测,简单直观便利,测量精准,但应当具备一套不同阻值（并非均为十进制变化）的大功率标准电阻,由于它的特别要求,这种电阻需由厂家定做。

最后说一下体积电阻率测试仪注意事项：1、环境要求：温度0—40℃；相对湿度≤70%。
