静电电阻测试仪

机型:FMX-003
使用方法
A .测量静电电压
1. 打开背面小塑料盖,安裝好9ˇ电池.
2. 将接地线一端连接与仪表右部插上,鳄鱼夹
端连接于静电接地线.（如图一）
3. 按下power键直到一声鸣叫.
4. 红光对准被测物体,距离为25mm,即保证两红光圈为同心圆即可.
5. 读取数值即为被测物体静电电压值（单位:KV).
静电场测试仪(图一)
B.测量离子风平衡度电压 1.完成上述第1，2项动作. 2. 將金属平衡板（如图二）安裝在感应器端 3.在电源未打开的前提下先按下"POWER"再按下"IB"即切换到测量离子风平衡度电压功能 4. 把仪器置于离子风覆盖范围內测量,显示数字即为平衡度电压值
（单位：V）.
注: 1. 当平衡盘在不使用的时候 ,可以安装在 FMX-003 的任何一端
2. 如果静电测试仪的显示不为零，可以按面板上标有ZERO的灰色 静电场测试仪(图二)按钮来归零.将传感器对准没有电荷的地方按ZERO键一次将显示归零.
3. 量程:LO RANGE 0~±200V HI RANGE 0~±20KV，精度為±10%图示说明
静电场测试仪使用方法
金属平衡
归零键顯示
IB 状
电源开金属平衡。

静电测试仪的测试标准静电测试仪是一种用于评估静电电荷的设备，广泛应用于电子工业、化工、纺织等行业中。

为了保证静电测试仪的可靠性和准确性，需要依据相关标准进行测试。

以下是一些常用的静电测试仪的测试标准。

1. 静电测试仪的基本指标测试静电测试仪的基本指标包括测试精度、测量范围、静电感应时间等，这些指标是评估静电测试仪性能的关键参数。

测试时需要使用一个标准静电电荷源，将其放置在一定距离内，然后记录静电测试仪的测量结果。

根据标准，测试结果应该与实际值相符合，并且测试仪应具备足够的测量范围和灵敏度。

2. 静电测试仪的稳定性测试静电测试仪的稳定性是指测试仪在长时间使用过程中的性能表现。

稳定性测试需要使用一个稳定的静电电荷源，将其放置在一定的距离内，然后连续进行多次测试，并记录每次测试的结果。

通过对比这些结果，评估静电测试仪的稳定性表现，确保其能够在长时间使用过程中保持准确性。

3. 静电测试仪的抗干扰能力测试静电测试仪在使用过程中可能会受到来自周围环境的干扰，如电磁场、静电场等。

为了评估静电测试仪的抗干扰能力，可以使用一个产生干扰的设备，将其放置在一定距离内，然后进行测试。

测试结果应该表明，静电测试仪在受到干扰时能够保持较高的准确性和稳定性。

4. 静电测试仪的可靠性测试静电测试仪的可靠性是指其在规定条件下能够保持性能的能力。

可靠性测试可以采用多种方法，如长时间连续测试、高温高湿环境测试等。

通过这些测试，评估静电测试仪在不同条件下的表现，并确保其能够长期、稳定地工作。

5. 静电测试仪的安全性测试静电测试仪在使用过程中需要与人体接触，因此其安全性也是一个重要的考虑因素。

安全性测试可以包括对测试仪外壳的绝缘性能、接地连接的稳定性等方面的测试。

测试结果应该表明，静电测试仪在使用过程中不会对人体造成伤害，并且具备良好的安全性能。

注：以上测试标准仅供参考，具体测试操作和要求应根据实际情况和相关行业标准进行制定。

在进行静电测试仪的测试时，应确保测试过程和测试设备的准确性，并严格按照测试标准进行操作，以保证测试结果的可靠性。

重锤式静电电阻测试仪的具体参数介绍静电电阻测试仪是一种检测物料表面表面电阻和体积电阻的仪器。

它广泛应用于电子、半导体、航空、航天、化工、纺织、医药、食品等各个领域，随着近年来各行业对防静电控制要求越来越严格，重锤式静电电阻测试仪应运而生。

重锤式静电电阻测试仪是一种使用重锤在物料表面敲击后，通过测量其体积电阻和表面电阻大小，判定物料是否符合防静电要求的仪器。

接下来，我们将分别介绍它的具体参数。

1. 体积电阻测试参数1.1 测试范围重锤式静电电阻测试仪可以测量物料的体积电阻范围为0.1Ω·cm ~ 10^12Ω·cm，适用于不同种类的物料，包括塑料、橡胶、涂料、油漆、金属、陶瓷等。

1.2 精度测试精度可以达到 ±10% 或 ±1 量级，具有高度的可靠性和准确性。

1.3 测试电极重锤式静电电阻测试仪的测试电极分为内部电极和外部电极，外部电极由导电材料制成，并覆盖了一层绝缘材料，用于测试表面电阻，内部电极则是放置在物料中的，用于测量体积电阻。

1.4 电流测试电极的电流为50nA，可靠并可控制，确保测试过程的安全性。

2. 表面电阻测试参数2.1 测试范围重锤式静电电阻测试仪测试表面电阻的范围为1Ω ~ 1×10^14Ω，可以应用于各种材料的表面测试，如塑料、橡胶、涂料、油漆、地面材料等。

2.2 精度测试精度可以达到 ±10% 或 ±1 量级，成为防静电控制的重要保证。

2.3 测试电极重锤式静电电阻测试仪的测试电极分为内部电极和外部电极，外部电极由导电材料制成，并覆盖了一层绝缘材料，用于测试表面电阻，内部电极则是放置在物料中的，用于测量体积电阻。

2.4 电流测试电极的电流为20nA，可靠并可控制，确保测试过程的安全性。

3. 附加功能除了基本的体积电阻和表面电阻测试功能，重锤式静电电阻测试仪还有一些附加功能：3.1 数据存储测试结果可以存储在测试仪中，做到数据的集中存储和查阅，方便用户随时随地进行数据分析和比对。

重锤式静电电阻测试仪的相关使用介绍静电电阻测试仪是检测材料静电放电性能的仪器，它能够测量绝缘材料表面的电阻值，并可用于研究材料的静电放电特性，以及电气性能。

重锤式静电电阻测试仪是其中一种常见的测试仪器，本文将围绕这种测试仪进行详细介绍。

什么是重锤式静电电阻测试仪？重锤式静电电阻测试仪是一种用于测试绝缘材料表面电阻的设备。

其原理是将一个重锤通过绳索悬挂在被测试的绝缘材料上方，使重锤与该材料表面电离后产生的静电电荷相连，然后通过测试仪器，测量所产生的电流和电压，从而计算出该材料表面的电阻值。

使用重锤式静电电阻测试仪的注意事项1.在使用重锤式静电电阻测试仪之前，必须先将其连接到地线上，以避免可能对测试结果的影响。

2.在测试之前，应先确保被测试的绝缘材料表面应干净无尘，否则测试结果可能会受到影响。

3.在测试之前，应始终检查测试仪器的电源和接线系统，以避免任何问题干扰测试结果的准确性。

4.在测试过程中，应始终与测试仪器保持一定的距离，并确保测试仪器与被测试的绝缘材料之间的距离不小于预定的距离。

5.在测试完成后，应及时记录测试结果，并将测试仪器进行清理和维护。

重锤式静电电阻测试仪的优点和缺点优点1.准确度高：由于重锤式静电电阻测试仪采用了重锤压力的方式来测试材料表面电阻的大小，因此它的测试结果具有很高的准确度。

2.实用性强：重锤式静电电阻测试仪可以应用于各种不同类型的绝缘材料，适用范围比较广。

3.操作简单：重锤式静电电阻测试仪操作简单，通过一定的培训后，普通工人也能够轻松地完成操作。

缺点1.测试速度较慢：由于重锤式静电电阻测试仪需要通过重锤和电流仪器采集电流和电压信号进行计算，所以其测试速度较慢，无法满足快速测试的需求。

2.易受干扰：重锤式静电电阻测试仪的测试结果容易受外界环境因素的影响，例如气温、湿度等，需要进行多次测试以获得准确的结果。

总结重锤式静电电阻测试仪是测试绝缘材料表面电阻的一种有用工具，具有准确性高、实用性强和操作简单等优点。

静电阻抗测试仪用法
静电阻抗测试仪是一种用于测试材料或设备的静电性能的仪器。

它通常用于评估材料的静电放电特性，以及检测设备的静电防护效果。

以下是静电阻抗测试仪的用法：
1. 准备工作，在使用静电阻抗测试仪之前，首先要确保仪器处
于正常工作状态。

检查仪器的电源和连接线路是否正常，确保仪器
的各项功能都能正常运行。

2. 样品准备，将需要测试的材料或设备放置在测试台上，并确
保其表面清洁干净，没有灰尘或杂质。

如果需要测试的是设备，确
保设备处于正常工作状态。

3. 连接测试仪，将静电阻抗测试仪的探头或传感器与待测试样
品的表面进行连接，确保连接牢固且无松动。

根据仪器的说明书进
行正确的连接操作。

4. 进行测试，启动静电阻抗测试仪，根据仪器的操作说明进行
相应的设置，如测试时间、电压等参数。

然后开始进行测试，观察
仪器的显示并记录测试结果。

5. 数据分析，根据测试结果进行数据分析，评估材料或设备的
静电性能。

根据测试结果，可以采取相应的措施，如改进材料的静
电性能或加强设备的静电防护措施。

6. 仪器维护，在测试结束后，及时清洁和保养静电阻抗测试仪，确保仪器的长期稳定运行。

总的来说，静电阻抗测试仪的用法包括准备工作、样品准备、
连接测试仪、进行测试、数据分析和仪器维护等步骤。

通过正确的
使用静电阻抗测试仪，可以有效评估材料和设备的静电性能，确保
其在实际应用中的安全可靠性。

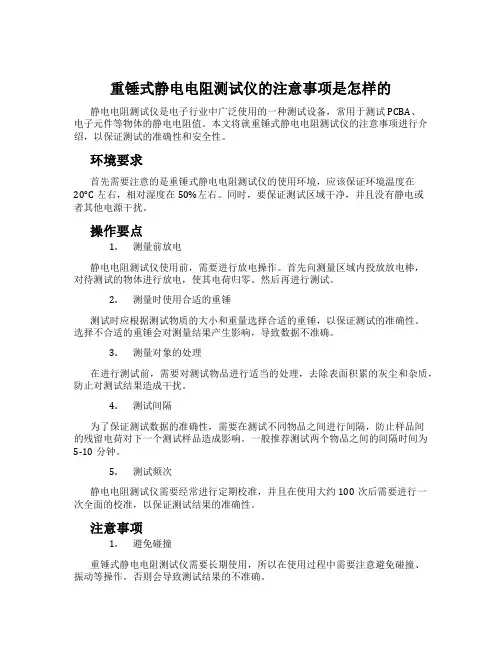

重锤式静电电阻测试仪的注意事项是怎样的静电电阻测试仪是电子行业中广泛使用的一种测试设备，常用于测试PCBA、电子元件等物体的静电电阻值。

本文将就重锤式静电电阻测试仪的注意事项进行介绍，以保证测试的准确性和安全性。

环境要求首先需要注意的是重锤式静电电阻测试仪的使用环境，应该保证环境温度在20°C左右，相对湿度在50%左右。

同时，要保证测试区域干净，并且没有静电或者其他电源干扰。

操作要点1.测量前放电静电电阻测试仪使用前，需要进行放电操作。

首先向测量区域内投放放电棒，对待测试的物体进行放电，使其电荷归零。

然后再进行测试。

2.测量时使用合适的重锤测试时应根据测试物质的大小和重量选择合适的重锤，以保证测试的准确性。

选择不合适的重锤会对测量结果产生影响，导致数据不准确。

3.测量对象的处理在进行测试前，需要对测试物品进行适当的处理，去除表面积累的灰尘和杂质，防止对测试结果造成干扰。

4.测试间隔为了保证测试数据的准确性，需要在测试不同物品之间进行间隔，防止样品间的残留电荷对下一个测试样品造成影响。

一般推荐测试两个物品之间的间隔时间为5-10分钟。

5.测试频次静电电阻测试仪需要经常进行定期校准，并且在使用大约100次后需要进行一次全面的校准，以保证测试结果的准确性。

注意事项1.避免碰撞重锤式静电电阻测试仪需要长期使用，所以在使用过程中需要注意避免碰撞、振动等操作。

否则会导致测试结果的不准确。

2.仅用于测量静电电阻重锤式静电电阻测试仪仅用于测量静电电阻值，禁止用于其他用途。

3.操作前确保安全在操作前需要检查测试仪的电源开关是否关闭，并且测试仪周围不能有可燃性物质，以保证操作安全。

4.合适的存储方式在测试仪不使用时需要进行适当的存储，尤其是需要避免受到重物的压力，否则会导致测量数据的不准确。

5.定期保养静电电阻测试仪需要经常进行保养，如：定期清理测试区域，更换电极等。

这样才能保证测试结果的准确性。

总结重锤式静电电阻测试仪是一种很重要的测试设备，在使用过程中需要注意上述的一些操作要点和注意事项，以保证测试结果的准确性和操作的安全性。

静电消散测试仪使用方法一、简介静电消散测试仪是一种用于测量静电消散时间和电阻的仪器，主要用于评估材料、设备或人体的静电消散性能。

本文将介绍静电消散测试仪的使用方法，帮助用户正确操作，确保测试结果的准确性和可靠性。

二、测试仪器及其组成静电消散测试仪主要由测试仪器本体、测试电极、高压发生器和数据记录系统组成。

1.测试仪器本体测试仪器本体是静电消散测试仪的核心部分，具有显示屏、控制按钮和接口等功能。

用户通过控制按钮设置测试参数，并通过显示屏实时监测测试结果。

2.测试电极测试电极是用于接触被测试物体的部分，通常由金属材料制成。

测试电极的形状和大小会对测试结果产生影响，因此在选择测试电极时需根据被测试物体的特性进行合理选择。

3.高压发生器高压发生器用于产生静电场，通过测试电极将静电场引入被测试物体，从而进行静电消散测试。

高压发生器通常具有电压和电流调节功能，用户根据需要进行调节。

4.数据记录系统数据记录系统用于记录测试过程中的数据，包括静电消散时间和电阻等参数。

通过数据记录系统，用户可以进行数据分析和比对，评估被测试物体的静电消散性能。

三、使用方法1.准备工作用户需要确保测试仪器的正常工作状态。

检查电源供应是否稳定，测试电极是否与测试仪器连接良好。

同时，还需要根据被测试物体的特性选择合适的测试电极。

2.设置测试参数在测试仪器本体上设置测试参数。

主要包括测试电压、测试时间和测试次数等。

测试电压一般根据被测试物体的特性和测试要求进行调节，一般建议选择较高的电压以提高测试精度。

测试时间和测试次数也需要根据具体情况进行设置。

3.安装测试电极将测试电极安装在测试仪器的电极接口上。

确保测试电极与测试仪器连接牢固，没有松动或接触不良的情况。

4.接触被测试物体将测试电极与被测试物体接触。

确保测试电极与被测试物体的接触面积较大，并且接触良好。

避免测试电极与被测试物体之间存在间隙或不良接触的情况。

5.开始测试按下测试仪器上的启动按钮，测试仪器将开始进行静电消散测试。

静电测试仪测试方法静电测试仪是一种常用于工业领域的测试仪器，用于检测物体的静电电荷量或表面电势。

它可以帮助我们判断物体是否带电以及电荷的大小。

下面将详细介绍静电测试仪的测试方法。

首先，测试前需要准备好静电测试仪以及待测物体。

静电测试仪通常由一个测试探头和一个电荷指示仪组成。

探头是用来接触待测物体的部分，电荷指示仪则用来显示电荷的大小。

接下来，将待测物体放置在一个不带电的桌面或工作台上，并确保待测物体与其他可能带电的物体（如金属物体、钢筋等）保持足够的距离，以免受到外界影响。

然后，将静电测试仪的探头轻轻接触到待测物体的表面。

在接触的同时，观察电荷指示仪的读数。

如果电荷指示仪的指针或数字显示在零位附近，则说明待测物体没有带电。

如果读数偏离零位并且为正值或负值，则说明待测物体带有相应的电荷。

如果读数较大，则表示待测物体的电荷较为强大。

测试完成后，应将探头从待测物体表面移开，并将电荷指示仪的读数恢复至零位。

这样可以防止仪器的测试结果受到上一次测试的影响。

需要注意的是，在进行静电测试时，为了提高测试的准确性，可以采取一些额外的预防措施。

例如，可以使用抗静电衣物、抗静电手套等防护装备，以减少人体对待测物体的干扰。

同时，在测试过程中，避免使用带电的工具或触碰带电物体，以免产生误差。

此外，还应注意选择合适的测试环境。

尽量避免在空气湿度较低或干燥的环境中进行测试，因为这些环境下静电的生成与积累更为容易，可能导致测试结果不准确。

建议在相对湿度较高的环境中进行测试，以获得更准确的测试结果。

最后，进行静电测试时，应根据测试需要和实际情况选择合适的测试方法和仪器。

静电测试仪有很多不同的型号和功能，例如手持式静电测试仪、Benchtop静电测试仪等，可以根据需要选择合适的仪器。

总结起来，静电测试仪的测试方法包括准备仪器和待测物体、保持测试环境的适宜性、探头接触待测物体，观察电荷指示仪的读数，并根据读数判断待测物体是否带电以及电荷的大小。

说明1. 目的：测试物体表面电阻值，以致达到防静电的目的。

2.权责：2.1质量部ESD人员用于测量物体表面电阻值3.产品参数:3.1 测试范围: 1x 102Ω - 1013Ω3.2测试电压: 10V或100V±5%(自动选择)3.3测试精度: ±10%3.4测试时间: 15秒、30秒、60秒(自动选择)3.5测试单位: Ω (测试表面电阻率单位: Ω/□)3.6可测试环境温度:15℃～35℃3.7可测试相对湿度:0%～60%3.8重锤电极: 2.5kg±0.25kg，Ф63.5mm±1mm4.产品配件测试仪 : 1个; 点对点重锤电极 : 2个; 导电橡胶片 : 2个; 测试搁架：1个；连接线 : 2条；接地电阻测试线：1根（带鳄鱼夹）；5V充电器+USB连接线：各1个5.产品功能图A 图B说明A ：测试类型LED：绿色为表面电阻测试，单位为ohm/㎡，红色为接地电阻测试，单位为ohm，需要连接接地电阻测试线到测试仪右侧的Ф3.5mm插座中。

B ：测试电压LED：绿色为10V，测试最大电流小于1mA，绿色为100V，测试最大电流小于1mA，测试仪将根据被测物体的表面电阻会自动调整测试电压，电阻小于106时，使用10V进行测试，大于106时将使用100V 电压进行测试。

C ：测试次数状态条：屏幕右上为测试次数状态条，共15条，测试时，屏幕右上状态条将逐渐增加，当显示15个后，表示测试已完成。

D ：接地电阻测试插孔。

E ：数值显示屏幕:屏幕正中显示“---”，并闪烁，表示测试中，测试完成后，测试仪将使用科学计数法显示被测电阻，屏幕正中将显示测试值X.XX，下方将显示EXX Ω。

F ：充电插孔。

G ：电池充电LED。

H ：测试按键。

I/J：测试搁架和重锤电极连接的插孔。

6.产品操作6.1 将两块圆形导电橡胶片放置到待测表面，两导电橡胶间距不能小于250mm；6.2 将两个电极分别压在导电橡胶片上，再把配套的2条连接线分别插入测试搁架上的“I/J”插口, 然后连接线另一端分别插入点对点重锤电极；6.3 将测试仪放置到搁架上（如图A），测试仪上的两个测试电极需分别连接到搁架上的两个金属条上，最终连接好的如图B；6.4 打开测试仪的电源开关；6.5 按下START按钮，开始测试；6.6 测试仪首先将根据测试表面的电阻值，自动设置量程，LED屏上将显示“---”并闪烁，设置量程的时间跟测试表面电阻成正比，最大量程设置时间约为15秒；6.7 测试仪设置完量程后，将开始测试，此时屏幕右上方的状态条将依次增加，并且屏幕正中的“---”也将同时闪烁，当状态条显示为15个后，表示测试已完成，测试仪将使用科学计数法显示被测电阻，屏幕正中将显示测试值X.XX ，下方将显示EXX Ω。
