热水锅炉水压试验方案

个人收集整理-ZQ

1 / 4

锅炉水压试验方案

水压试验规定

锅炉大修后，必须进行常规水压试验，试验压力: 锅炉本体为汽包工作压力，再热器系统试验压力为再热器进口工作压力.资料个人收集整理，勿做商业用途

正常水压试验范围

锅炉本体为省煤器、汽包、水冷壁、过热器等从给水泵出口电动门至过热器出口堵阀；再热器部分为再热器入口堵阀到出口堵阀；锅炉地水位计、疏水管、排空管、加药管、取样管、仪表管、吹灰等一般打压至一次门处.资料个人收集整理，勿做商业用途

水压试验地要求

锅炉受热面检修工作结束，检修人员已撤离，有碍锅炉膨胀地脚手架支撑等均已拆除，受热面及系统阀门地检修工作票已办理终结手续.资料个人收集整理，勿做商业用途

环境温度达5℃以上，水压试验过程中保持汽包任意一点璧温≥35℃，汽包璧温差不大于50℃.资料个人收集整理，勿做商业用途

水压试验范围内各管系、阀门（包括现场试验措施规定地临时管阀）均已安装完毕待用，试验期间需检查地各有关部位地检查准备工作已完成.资料个人收集整理，勿做商业用途

化学已准备好足量合格地除盐水，并做好处理排放废水地有关准备，主要水质要求如下：联氨： ，值：.资料个人收集整理，勿做商业用途

水压试验范围内地蒸汽侧地弹簧吊架在试验前用销钉固定好.

水压试验前，对汽包、过热器出口安全门应加水压试验塞或做好安装夹具地准备，过热器出口电动释放阀停用.资料个人收集整理，勿做商业用途

汽包就地压力调换成级以上地精密压力表，量程为试验压力地倍.

再热器水压试验压力表已装好.

与试验有关地热工表计校对准确投用（汽包压力、温度、省煤器出口温度、各受热面金属温度、给水、减温水流量等）.资料个人收集整理，勿做商业用途

呼伦贝尔东北阜丰生物科技有限公司

60万吨肥料循环配套15万吨合成氨工程（2）

余热锅炉水试压方案

质保工程师：刘 维 项目经理：孙显君

审 核 人：张久兴 编 制 人：金洪军

辽宁恩德工程建设有限公司

2013年5月18日

目 录

一、 编制依据

二、 主要工程量

三、 水压试验前具备的条件

四、 水压试压前的准备

五、 水压试验步骤

六、 验收标准

七、 安全文明施工措施

一、 编制依据

GB50273-2009 《工业锅炉安装工程施工及验收规范》；

《有机热载体炉安全技术监察规范》；

GB50235-1997 《工业金属管道工程及验收规范》

二、 主要工程量

本次试压范围主要包括：余热锅炉蒸发器、省煤器、过热器以及连接余热锅炉相关管线等。

三、 水压试验前具备的条件

3.1锅炉本体钢结构安装已经全部完成，高强螺栓终紧完，柱脚基础二次灌浆完。

3.2受热面设备安装全部结束，并经检查验收合格。

3.3与水压试验的有关管道（疏放水、排污、放空、取样、加药、排气、主蒸汽、主给水等管道）及其阀门全部安装完。

3.4凡与受热面管连箱焊接的部件（如固定装置、门孔框架、密封装置、保温钉等已全部焊接完。）

3.5在组合、吊装、找正中焊于受热面上的临时铁件割除干净，并打磨平整。

3.6所有焊口已焊完，需要热处理及无损探伤检验的焊口已完成。

3.7任何设计中不承受水压试验的部件，已适当的隔离或隔开。

3.8压力表正确安装在汽包、省煤器管道、试压泵出口管道，其阀门处于开启状态，锅炉所有的阀门动作状态处于正确位置。

四、 水压试压前的准备

4.1按规范要求，水压试验压力为汽包工作压力的1.25倍，即2.7×1.25=3.375Mpa。选用精度等级不低于1.5级压力表4块，作为试验用表，其量程为0~10 Mpa.

4.2余热锅炉所连接的排放、排空管道应关闭阀门或者盲死。减压阀以及一些承受压力小的仪表应拆除。

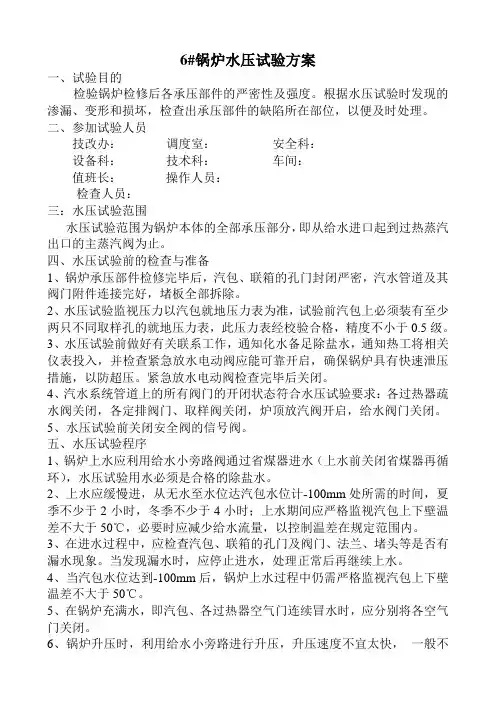

6#锅炉水压试验方案

一、试验目的

检验锅炉检修后各承压部件的严密性及强度。根据水压试验时发现的渗漏、变形和损坏，检查出承压部件的缺陷所在部位，以便及时处理。

二、参加试验人员

技改办： 调度室： 安全科：

设备科： 技术科： 车间：

值班长： 操作人员：

检查人员：

三：水压试验范围

水压试验范围为锅炉本体的全部承压部分，即从给水进口起到过热蒸汽出口的主蒸汽阀为止。

四、水压试验前的检查与准备

1、锅炉承压部件检修完毕后，汽包、联箱的孔门封闭严密，汽水管道及其阀门附件连接完好，堵板全部拆除。

2、水压试验监视压力以汽包就地压力表为准，试验前汽包上必须装有至少两只不同取样孔的就地压力表，此压力表经校验合格，精度不小于0.5级。

3、水压试验前做好有关联系工作，通知化水备足除盐水，通知热工将相关仪表投入，并检查紧急放水电动阀应能可靠开启，确保锅炉具有快速泄压措施，以防超压。紧急放水电动阀检查完毕后关闭。

4、汽水系统管道上的所有阀门的开闭状态符合水压试验要求：各过热器疏水阀关闭，各定排阀门、取样阀关闭，炉顶放汽阀开启，给水阀门关闭。

5、水压试验前关闭安全阀的信号阀。

五、水压试验程序

1、锅炉上水应利用给水小旁路阀通过省煤器进水（上水前关闭省煤器再循环），水压试验用水必须是合格的除盐水。

2、上水应缓慢进，从无水至水位达汽包水位计-100mm处所需的时间，夏季不少于2小时，冬季不少于4小时；上水期间应严格监视汽包上下壁温差不大于50℃，必要时应减少给水流量，以控制温差在规定范围内。

3、在进水过程中，应检查汽包、联箱的孔门及阀门、法兰、堵头等是否有漏水现象。当发现漏水时，应停止进水，处理正常后再继续上水。

4、当汽包水位达到-100mm后，锅炉上水过程中仍需严格监视汽包上下壁温差不大于50℃。

.

专业资料 一、工程概况

高碑店市隆创集中供热有限公司QXX58-1.6/130/70-AⅠ锅炉安装工程，是高碑店市隆创集中供热有限公司拟建一台58MW锅炉，包括锅炉本体安装、砌筑等。由华信锅炉集团有限公司负责锅炉本体安装调试。

锅炉选用华信锅炉集团有限公司生产QXX58-1.6/130/70-AⅠ型循环流化床热水锅炉。该锅炉为单锅筒横置式、钢架结构、由燃烧室、炉膛、旋风分离器、返料器组成的循环燃烧系统。炉膛为模式水冷壁结构，尾部设计省煤器和一、二次风预热器。运转层高为7米，降低排烟温度，提高锅炉的出力及热效率。

二、编制依据

1、《锅炉安全技术监察规程》

2、GB50273-2009《锅炉安装工程施工及验收规》

三、水压试验人员组织机构

总指挥:迪

副总指挥：郝金琢

通讯员：高云山

司泵人员：昌军

压力表观测人员：永生

四、水压试验安全措施

.

专业资料 安全工作是重中之重。为落实好安全工作，保证水压试验顺利按时完成，特制定以下措施：

1、落实好“安全第一、预防为主、防治结合、综合治理”的安全生产针，按照“五同时”的原则做好安全工作。

2、建立健全安全管理机构，明确安全责任人，指定专职安全员并佩戴标志，制定好安全生产管理制度。

3、六米平台设置明显的安全警示及隔离标志，在醒目位置贴水压试验有关文件，现场整洁。

4、与水压试验无关人员禁止进入水压试验现场，各单位做好管理监督工作。

5、所有工作人员和试验人员进入施工现场必须配戴安全帽，高空作业人员配备安全带。

6、锅炉本体有关水压试验检查部位平台扶梯应完善，临时架子需搭设铺板，符合规定要求，架板与架子要两端固定。

7、符合用电安全要求及文明施工要求。

8、水压试验超压试验前应清理与水压试验无关人员，所有检查人员撤离到锅炉平台，不得在锅炉本体受压件上停留，不得敲打和攀爬受压件。

9、水压试验过程中如有渗漏情况，只能记录不得处理，如出现变形情况应立即停止水压试验工作，对锅炉本体进行降压工作。
