不锈钢表面常见的表面处理工艺

不锈钢制容器的表面处理

2012年6至7月我厂制作了一台不锈钢产品，产品名称为：气提塔，材料牌号S32168，材料厚度12mm；和三台相同规格的复合板产品，产品名称为：真空闪蒸罐，材料牌号为Q235B（14mm）+S31603（3mm）。这四台产品在制作完毕后进行酸洗钝化时出现了不同的问题。现分述如下：

气提塔在酸洗钝化后母材表面出现浅黑色云状斑块。分析原因：筒体对接时，采用钢丝绳吊装，使母材表面沾染了油污。而操作者在酸洗钝化前没有用碱性溶剂将油污彻底清除。

真空闪蒸罐在水压试验后，复层的焊缝及焊缝附近出现褐色锈迹。分析原因：热切割或焊接时有熔渣溅在复层表面上，酸洗钝化结束时没有将酸性残液完全清楚干净。这四台产品皆因酸洗钝化环节没有掌握好，而造成产品最终检验时表面质量不合格。

不锈钢制设备的表面质量对不锈钢的抗腐蚀性影响极大。所有不锈钢制设备根据使用条件的不同都有不同程度的表面质量要求。表面质量一般包括表面光洁度和表面钝化两个方面。表面光洁度可以通过机械表面处理得到。而表面钝化则要通过化学氧化的方法才能使不锈钢制设备表面形成致密的钝化膜，从而达到抗腐蚀的目的。光洁度的处理在此不做赘述，只对表面钝化处理做详细说明。

表面钝化处理一般包括脱脂、酸洗、钝化几个工序。

一、脱脂

脱脂的目的是除去钢板上的各种油脂，使钢板在酸洗和钝化过程中能与酸液充分接触。如果油脂去除不彻底，酸洗钝化后的不锈钢制件表面不能形成致密的钝化膜，而且制件表面颜色不均匀。当不锈钢制件表面较清洁时，可省去碱洗工序。根据制件的不同，常用的有浸渍法和喷涂法两种。

1.浸渍法

将不锈钢制件浸没于氢氧化钠水溶液中，在30～40℃时，浸没时间约为10～20分钟，然后用清水洗净。该法适用于小件产品。

2.喷涂法

用1：4的氢氧化钠水溶液喷雾（或涂刷）不锈钢制件表面，充分浸润后再刷洗表面，然后用清水冲洗。此法一般用于较大设备的碱洗。氢氧化钠水溶液也可换成洗洁精。

不锈钢的表面加工工艺

不锈钢所具有的多种表面加工拓宽了它的应用领域--不同的表面加工使不锈钢表面各异，使其在应用中各具独到之处。

在建筑应用领域，不锈钢的表面加工之所以重要是有许多原因的。

腐蚀环境要求光滑的表面是因为表面光滑不容易积垢。污垢的沉积会使不锈钢生锈甚至造成腐蚀。

在宽敞的大厅中，不锈钢是电梯装饰板最常用的材料，表面的手印虽然可以擦掉，但影响美观，所以最好选用合适的表面防止留下手印。

卫生条件对许多行业是很重要的，例如，食品加工、餐饮、酿造和化工等，在这些应用领域，表面必须便于每天清洗，而且经常要用化学清洗剂。

不锈钢是这方面的最佳材料，在公共场所，不锈钢的表面经常会被胡写乱画，但是，它的一个重要特性是可以将它们清洗掉，这是不锈钢优于铝的一个显著特点。铝的表面容易留下痕迹，往往很难去掉。清理不锈钢表面时应顺着不锈钢的纹路清理，因为有些表面加工的纹路是单向性的。

不锈钢最适用于医院或其它卫生条件至关重要的领域，如：食品加工、餐饮、酿造和化工，这不仅是因为它便于每天清洗，有时还要使用化学清洗剂，而且还因为它不易滋生细菌。试验表明不锈钢在这方面的性能与玻璃和陶瓷相同。

1．不锈钢的自然外观

不锈钢给人一种自然的坚固亮丽之感，其自然色彩柔和地反映出周围环境的颜色。

2．表面加工的基本种类

可以用于不锈钢的表面加工大致有五种，它们可以结合起来使用，变换出更多的最终产品。

五个种类有：轧制表面加工、机械表面加工、化学表面加工、网纹表面加工和彩色表面加工。

还有一些专用的表面加工，不过无论指定哪一种表面加工，都应遵循以下步骤：

①与制造厂家一起商定需要的表面加工，最好准备一个样品，作为今后批量生产的标准。 ②大面积使用时（如复合板，必须保证所用的基底卷板或卷材采用的是同一批次。

③在许多建筑应用中，如：电梯内部，尽管手印可以擦掉，但很不美观。如果选用布纹表面，就不那么明显了。在这些敏感的地方一定不能使用镜面不锈钢。

1 / 3

科发宏洋-武汉不锈钢水箱厂

不锈钢材料处理工艺常见的不锈钢表面处理工艺

生活中常见的不锈钢表面处理有：

1)表面本色白化处理；

2)表面镜石光亮处理；

3)

4)表面着色处理；

球面冲压处理。

下面就由武汉科发宏洋给排水设备有限公司-武汉不锈钢水箱厂为大家详细分析下这四种常见的不锈钢表面处理方法。

1、表面本色白化处理

不锈钢在加工过程中，经过卷板、扎边、焊接等温面火处理后，会在表面产生一层黑色氧化皮。这种坚硬的灰黑色氧化皮主要是NiCr2O4和NIF两种成分。采用氢氟酸和硝酸进行强腐蚀方法去除很有效，但采用这种方法成本太大，还会污染环境，对人体也有害处。对不锈钢材表面的腐蚀较大，逐渐被我们淘汰。

目前我们在处理不锈钢水箱焊接层时对这种氧化皮处理方法主要是采用喷（丸）砂方法和化学方法。所谓的化学方法即使用一种无污染的酸洗钝化膏和常温无毒害的带有无机添加剂的清洗液进行浸洗，从而达到不锈钢本色的白化处理之目的。基本上看上去是很有色泽，痕迹不明显。这种方法对大型、复杂产品较适用，值得推广应用。

2、不锈钢表面镜面光亮处理方法

有时我们需要把不锈钢表面做得很亮，看起来像面镜子似的。我们可以根据不锈钢水箱的施工难易程度和用户要求分别采用机械抛光、化学抛光和电化学等方法来达到镜石光泽。

2 / 3

下面我分别介绍这三种方法优缺点，仅供大家参考选用：

机械抛光特点：表面的光整平性好，光亮劳动强度大，成本较高且污染严重，复杂件难加工，整个产品光泽度很难达到一致，光泽度保持时间不长，仅使用于中小件的处理。

化学抛光的特点：投资少，复杂件也能能抛，效率高，使用于复杂产品的表面抛光。对不锈钢表面抛光光亮度要求不高的产品表面可采用此种方法处理，处理速度快的小批量加工比较合算，处理过程中有气体溢出，需要适风设备。

电化学抛的特点：镜面光泽度高且能长期保持，易操作，工艺性稳定，污染少，成本低，防污染性好。适用于要求长时间保持镜面光泽和各种物件，可广泛推广使用。

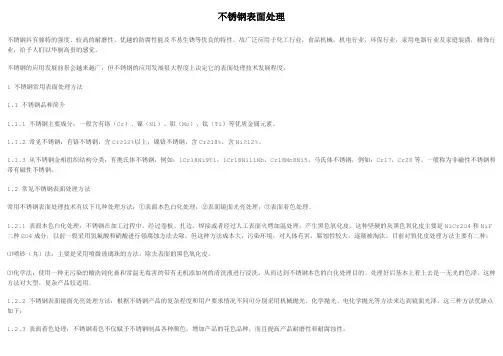

不锈钢表面处理

不锈钢具有独特的强度、较高的耐磨性、优越的防腐性能及不易生锈等优良的特性。故广泛应用于化工行业，食品机械，机电行业，环保行业，家用电器行业及家庭装潢，精饰行业，给予人们以华丽高贵的感觉。

不锈钢的应用发展前景会越来越广，但不锈钢的应用发展很大程度上决定它的表面处理技术发展程度。

1 不锈钢常用表面处理方法

1.1 不锈钢品种简介

1.1.1 不锈钢主要成分：一般含有铬（Cr）、镍（Ni）、钼（Mo）、钛（Ti）等优质金属元素。

1.1.2 常见不锈钢：有铬不锈钢，含Cr≥12%以上；镍铬不锈钢，含Cr≥18%，含Ni≥12%。

1.1.3 从不锈钢金相组织结构分类：有奥氏体不锈钢，例如：1Cr18Ni9Ti，1Cr18Ni11Nb，Cr18Mn8Ni5。马氏体不锈钢，例如：Cr17，Cr28等。一般称为非磁性不锈钢和带有磁性不锈钢。

1.2 常见不锈钢表面处理方法

常用不锈钢表面处理技术有以下几种处理方法：①表面本色白化处理；②表面镜面光亮处理；③表面着色处理。

1.2.1 表面本色白化处理：不锈钢在加工过程中，经过卷板、扎边、焊接或者经过人工表面火烤加温处理，产生黑色氧化皮。这种坚硬的灰黑色氧化皮主要是NiCr2O4和NiF二种EO4成分，以前一般采用氢氟酸和硝酸进行强腐蚀方法去除。但这种方法成本大，污染环境，对人体有害，腐蚀性较大，逐渐被淘汰。目前对氧化皮处理方法主要有二种：

⑴喷砂（丸）法：主要是采用喷微玻璃珠的方法，除去表面的黑色氧化皮。

⑵化学法：使用一种无污染的酸洗钝化膏和常温无毒害的带有无机添加剂的清洗液进行浸洗。从而达到不锈钢本色的白化处理目的。处理好后基本上看上去是一无光的色泽。这种方法对大型、复杂产品较适用。

1.2.2 不锈钢表面镜面光亮处理方法：根据不锈钢产品的复杂程度和用户要求情况不同可分别采用机械抛光、化学抛光、电化学抛光等方法来达到镜面光泽。这三种方法优缺点如下：
