不锈钢常见表面处理工艺

不锈钢钝化标准工艺流程

Prepared on 21 November 2021

不锈钢钝化工艺流程

一、针对材质：不锈钢系列SUS304 盐雾要求：100H以上

二、药液型号：1、活化液（KM0206）

2、不锈钢环保钝化液（ID3000）

除油→过水→活化→过水→钝化→过水→中和→过水→纯水→烘干

① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩

1、 加工前必须除油除锈

2、 过水是为了把除油剂清洗干净，普通的自来水（自来水1～3分钟）

3、 活化液KM0206（3分钟）,凡有经过焊接、轧制或热处理等机加工艺的零件钝化前应进行酸洗主要把氧化皮除净露出金属属基体.(200系列，303除外)

4、 过水洗净工件表面的活化液

5、 钝化液是我公司的不锈钢钝化液ID3000，原液常温浸泡30分钟以上，建议60分钟，严禁缩短时间。时间越长，防锈效果越好。

6、 过水是把残留在工件表面的钝化液冲洗干净（流动自来水1～3分钟）

7、 由于钝化液为酸性用水很难彻底清洗干净，我们用5%的片碱（碳酸钠或氢氧化钠）来中和（5分钟）

8、 过水是把残留在工件表面的中和液冲洗干净（流动自来水1～3分钟）

9、 由于普通自来水里面含有杂质，用纯净水可以去除杂质和水痕（1～3分钟）

10、 用低于180C°的烤箱烘干或晾干（时间看工件大小与结果）

注意：1 操作人员戴好劳动保护用具后进行操作，杜绝皮肤与钝化液接触。如误触，需立即用清水冲洗即可。（对皮肤无刺激性，但会有染色作用）

2钝化处理所用的容器（塑胶料）和工具都应专用,防止药液不纯,保持原液使用,不参与任何其他物质.

3.对于有盲孔的工件,在清洗时确保药液清洗干净,必要时在钝化水洗后增加中和(PH值为9~12的氢氧化钠水).时间为5分钟.

东莞凯盟总部 技术员 张小祥

锈钢的表面处理和缺陷

不锈钢具有独特的强度、较高的耐磨性、优越的防腐性能及不易生锈等优良的特性。故广泛应用于化工行业，食品机械，机电行业，环保行业，家用电器行业及家庭装潢，精饰行业，给予人们以华丽高贵的感觉。

不锈钢的应用发展前景会越来越广，但不锈钢的应用发展很大程度上决定它的表面处理技术发展程度。

1 不锈钢常用表面处理方法

1.1 不锈钢品种简介

1.1.1 不锈钢主要成分：一般含有鉻（Cr）、镍（Ni）、钼（Mo）、钛（Ti）等优质金属元素。

1.1.2 常见不锈钢：有鉻不锈钢，含Cr≥12%以上；镍鉻不锈钢，含Cr≥18%，含Ni≥12%。

1.1.3 从不锈钢金相组织结构分类：有奥氏体不锈钢，例如：1Cr18Ni9Ti，1Cr18Ni11Nb，Cr18Mn8Ni5。马氏体不锈钢，例如：Cr17，Cr28等。一般称为非磁性不锈钢和带有磁性不锈钢。

1.2 常见不锈钢表面处理方法

常用不锈钢表面处理技术有以下几种处理方法：①表面本色白化处理；②表面镜面光亮处理；③表面着色处理。

1.3.1 表面本色白化处理：不锈钢在加工过程中，经过卷板、扎边、焊接或者经过人工表面火烤加温处理，产生黑色氧化皮。这种坚硬的灰黑色氧化皮主要是NiCr2O4和NiF二种EO4成分，以前一般采用氢氟酸和硝酸进行强腐蚀方法去除。但这种方法成本大，污染环境，对人体有害，腐蚀性较大，逐渐被淘汰。目前对氧化皮处理方法主要有二种： ⑴ 喷砂（丸）法：主要是采用喷微玻璃珠的方法，除去表面的黑色氧化皮。

⑵ 化学法：使用一种无污染的酸洗钝化膏和常温无毒害的带有无机添加剂的清洗液进行浸洗。从而达到不锈钢本色的白化处理目的。处理好后基本上看上去是一无光的色泽。这种方法对大型、复杂产品较适用。

1.3.2 不锈钢表面镜面光亮处理方法：根据不锈钢产品的复杂程度和用户要求情况不同可分别采用机械抛光、化学抛光、电化学抛光等方法来达到镜面光泽。这三种方法优缺点如下：

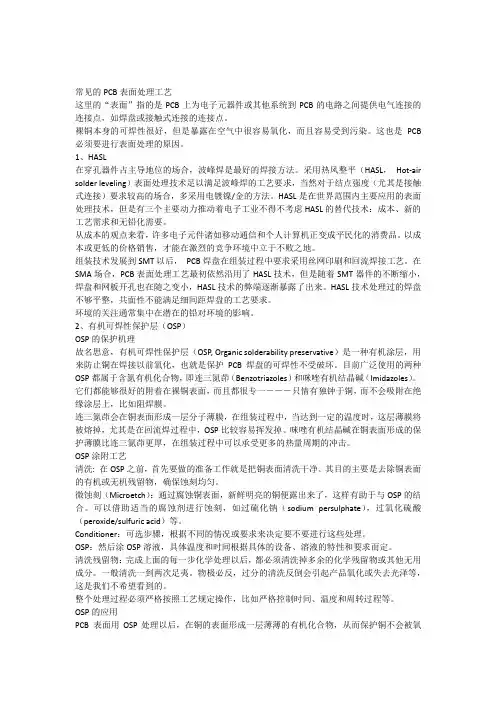

常见的PCB表面处理工艺

这里的“表面”指的是PCB上为电子元器件或其他系统到PCB的电路之间提供电气连接的连接点，如焊盘或接触式连接的连接点。

裸铜本身的可焊性很好，但是暴露在空气中很容易氧化，而且容易受到污染。这也是PCB必须要进行表面处理的原因。

1、HASL

在穿孔器件占主导地位的场合，波峰焊是最好的焊接方法。采用热风整平（HASL， Hot-air

solder leveling）表面处理技术足以满足波峰焊的工艺要求，当然对于结点强度（尤其是接触式连接）要求较高的场合，多采用电镀镍/金的方法。HASL是在世界范围内主要应用的表面处理技术，但是有三个主要动力推动着电子工业不得不考虑HASL的替代技术：成本、新的工艺需求和无铅化需要。

从成本的观点来看，许多电子元件诸如移动通信和个人计算机正变成平民化的消费品。以成本或更低的价格销售，才能在激烈的竞争环境中立于不败之地。

组装技术发展到SMT以后， PCB焊盘在组装过程中要求采用丝网印刷和回流焊接工艺。在SMA场合，PCB表面处理工艺最初依然沿用了HASL技术，但是随着SMT器件的不断缩小，焊盘和网板开孔也在随之变小，HASL技术的弊端逐渐暴露了出来。HASL技术处理过的焊盘不够平整，共面性不能满足细间距焊盘的工艺要求。

环境的关注通常集中在潜在的铅对环境的影响。

2、有机可焊性保护层（OSP）

OSP的保护机理

故名思意，有机可焊性保护层（OSP, Organic solderability preservative）是一种有机涂层，用来防止铜在焊接以前氧化，也就是保护PCB焊盘的可焊性不受破坏。目前广泛使用的两种OSP都属于含氮有机化合物，即连三氮茚（Benzotriazoles）和咪唑有机结晶碱（Imidazoles）。它们都能够很好的附着在裸铜表面，而且都很专一―――只情有独钟于铜，而不会吸附在绝缘涂层上，比如阻焊膜。

不锈钢板材的表面处理工艺

在现代建筑装饰工程中所用到大量的不锈钢板材，其中很大一部分是表面已经加工过了的。就此简单介绍一些装饰不锈钢板（冷轧不锈钢板）的表面处理工艺。

不锈钢从大型钢厂出来的时候是整卷的，表面像雾一样，俗称2B面；还有一种叫BA面，这种表面的亮度一般称为6K。所以我们看到各种颜色，花纹，形状的不锈钢板材都是后期加工出来的。大型钢厂的钢卷的宽度是限定的，一个是1219mm，一个是1000mm宽，还有一个就是1500mm宽。所以市面上不存什么1800mm宽1900mm长的装饰不锈钢板。

不锈钢表面处理工艺主要有：

1、镜面（也称8K），镜面也就是说把不锈钢板材通过机器打磨的成镜子一样，光亮找人。不锈钢卷也能做镜面处理。

2、拉丝，雪花砂，普通砂：拉丝，雪花砂，普通砂统称为磨砂，这三种表面的不锈钢主要是表面的砂纹不一样而称呼不同。拉丝的砂纹最粗最长，普通砂其次，雪花砂的砂纹就最小最细了。当然它们的加工机器也不一样。但是目前也有厂家需要表面做混合砂的，比说先磨一次普通砂，再去做拉丝。不锈钢卷材也能做这种加工。 以上两种属于最基本的加工。

3、喷砂，喷砂就是说不锈钢板面呈现细微珠粒状砂面。但是不锈钢喷砂分为亚光喷砂和亮光喷砂。亚光就是说在板材还是2B面的时候就拿去喷砂，亮光则是磨了镜面之后。这种加工理论上用不锈钢卷材也行，但目前没有这种生产机器。

4、乱纹，又称和纹。这种加工过后的不锈钢板表面从远处看会呈现一圈一圈的砂纹，而从近处看则是不规则的乱纹。∠佛山市创衡金属制品有限公司位于“不锈钢之乡”——中国最大的不锈钢加工基地广东佛山。是一家集设计研发、生产加工、工程安装、市场营销为一体的专业不锈钢产品制造商。主要业务范围为：不锈钢装饰系统工程（材料供应、整体施工）；不锈钢制品生产加工（设计研发、高端定制）；不锈钢剪折、刨V槽（来图精析、来样加工）。微信公众号：chjs180.（创衡金属）
