ND钢介绍

最理想的“耐硫酸低温露点腐蚀”钢09CrCuSb（ND）

\前言

随着科学技术的日新月异，生产企业用材的逐步更新，耐硫酸低温露点腐蚀用 钢板/钢管的

应用领域不断扩大,越来越受到各生产企业的青睐。钢铁的发展离不开防腐技术的配合，特

别是结构的耐腐性已成为当今世界关注的重大课题，从某种意义上说，钢的防腐技术是保证

结构钢正常使用和耐久性的关键条件。

锅炉空气预热器，省煤气，换热器，冷凝冷却器，蒸发器所选用ND钢的产品介绍

ND钢介绍之（1）

09CrCuSb（企业代号ND钢）耐硫酸低温露点腐蚀用钢（ND钢板，ND钢管，09CrCuS

b钢板，09CrCuSb钢管等）

95年国家级优秀新产品,获中石化公司,机械部科技二等奖;获国家科委举办的世界博览会金

奖，97年入GB150-1998标准。1999年8月获由全国压力容器委员会，国家技术监督局颁

发的技术评审证书。已纳入《加工高硫原油重点装备是主要设备设计选材导则》SH/T3096

-2001 ，《中华人民共和国/钢制压力容器》GB150-1998《工业内部标准》Q/TDGG0039

-2004等国家及行业权威标准。广泛用于高含硫烟气中，燃煤锅炉，燃油锅炉，省煤器、空

气预热器、热交换器和蒸发器等设备及有一定耐硫酸露点腐蚀的各类产品。

ND钢是目前国内外最理想的“耐硫酸低温露点腐蚀”用钢材，09CrCuSb（ND钢）无缝钢

管/钢板主要的考核指标（70°50%H2SO4溶液中浸泡24小时）腐蚀速率不大于14mg/cm•

h，与碳钢、日本进口同类钢、不锈钢耐腐蚀能力相比教，是日本CR1R钢的1.84倍，是1

Cr18Ni9钢的2.97倍，是Corten钢的8.63倍，是Q235钢的14.11倍。

09CrCuSb（ND钢）钢是以燃煤锅炉，燃油锅炉；电炉的热交换、烟管、烟囱, 锅炉空气

预热器，省煤气，换热器，冷凝冷却器，蒸发器等用途为目的开发的具有优秀的耐硫酸露点

腐蚀的热轧钢板、钢管。其优越的耐硫酸露点腐蚀的性能及非常高的性价比，是完全可以代

替不锈钢，超越不锈钢 （在耐硫酸露点腐蚀方面）的最好材料，ND钢具有重大经济意义，

符合当今高效.长寿.节能.环保等“绿色”观念和国家发展政策导向。 锅炉空气预热器，省煤气，换热器，冷凝冷却器，蒸发器所选用ND钢的产品介绍

ND钢介绍之（2）

--------------------------------------------------------------------------------

中华人民共和国国家标准 钢 制 压 力 容 器 GB150—1998

H4 09CrCuSb（ND钢） 耐硫酸露点腐蚀用无缝钢管的技术要求及使用规定如下：

a） 钢的化学成分（熔炼分析）H4的规定

b） 钢管的力学性能按表H5的规定。

c） 钢管应进行耐酸腐蚀实验，每批在3根钢管采一个试样，每个试样为长10mm的钢管。

在浓度为50%的H2SO4溶液中70°C±2°C的恒温条件下浸泡24小时，每个试样腐蚀速度的平

均值不大于8.14或14mg/cm•h，具体指标在订货合同中注明。

表H 4

化学成份%

C Si Mn Cr Cu Sb P S

≤0.12 0.20-0.40 0.36-0.65 0.70-1.1 0.25-0.45 ≤0.1 ≤0.005 ≤0.035

表H 5

交货状态 取样方向 壁厚 抗拉试验

mm

Mpa Mpa %

正火 纵向 ≤7 390-550 ≥245 ≥25

d） 钢管的其他技术要求按GB9948的规定。

e） 钢管用于受压元件的设计压力p≤6.4Mpa。

f） 钢管的使用温度为0~400°C。

g） 钢管的许用应力按表H6的规定。

表 H 6

钢号 壁厚

mm ≤20 100 150 200 250 300 350 400

09CrCuSb ≤7 130 130 130 130 128 125 119 113

注：中

锅炉空气预热器，省煤气，换热器，冷凝冷却器，蒸发器所选用ND钢的产品介绍

ND钢介绍之（3）

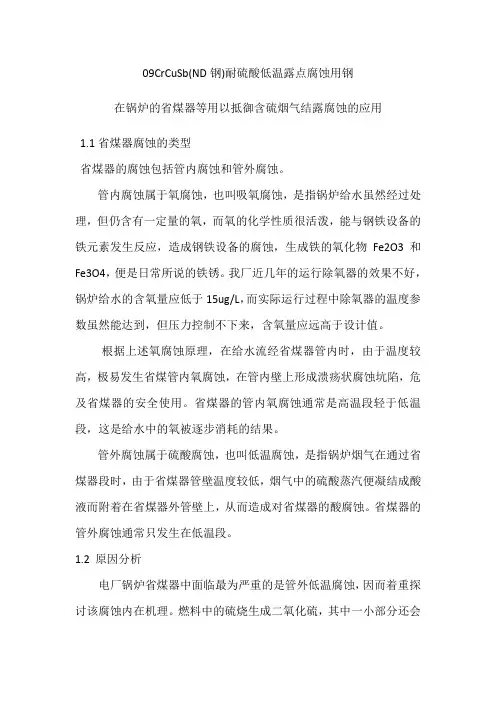

09CrCuSb（ND钢）钢是目前国内外最理想的“耐硫酸低温露点腐蚀”用钢材，09CrCuSb（N

D钢）钢无缝钢管广泛用于制造在高含硫烟气中服役的燃煤锅炉，燃油锅炉；电炉的热交换、

烟管、烟囱, 锅炉空气预热器，省煤气，换热器，冷凝冷却器,蒸发器等装置设备用于抵御含

硫烟气结露点腐蚀。ND钢还具有耐氮离子, 盐酸(HCl)、氢氟酸(HF)、苛性钠(NaOH)、氯化

钠(NaCl)、都有较强腐蚀的能力。09CrCuSb（ND钢）钢管主要的参考指标（70摄氏度50%

H2SO4溶液中浸泡24小时）腐蚀速率不大于14mg/cm•h，与碳钢，日本进口同类钢，不锈钢

耐腐蚀性能相比，要高于这些钢种。产品经国内、外各大炼油厂、电厂和制造单位使用后受

到广泛好评，并获得良好的使用效果。具体数据见下表：

钢种 09CrCuSb（ND钢） CRIR(日本) 1Cr18Ni9 Corten S-TEN（日本） A3（Q235B）

腐蚀速度 7.30 13.40 21.70 63.00 27.4 103.50 倍数 1 1.84 2.97 8.63 3.75 14.11

锅炉空气预热器，省煤气，换热器，冷凝冷却器，蒸发器所选用ND钢的产品介绍

ND钢介绍之（4）

09CrCuSb（ND钢）钢的机械性能

有着良好耐硫酸腐蚀性能的09CrCuSb（ND钢）钢，其常规力学性能与20一GB3087相类似，

如表3。表3 09CrCuSb钢和20 钢的力学性能比较为了提高其耐硫酸腐蚀性能而添加的Cr

(0．70％ 一1．10％)同时也提高了钢在较高温度下的使用性能，GB150—1998规定了09Cr

CuSb（ND钢）钢的使用温度可达400℃ ，较好的延伸率保证了钢管在弯曲加工时有良好的

塑性，同时09CrCuSb（ND钢）钢在供货时还保证了各项工艺性能，包括逐根进行20MPa

的水压试验(20 一GB3087为10MPa)和涡流或超声波探伤(20 一GB3087一般为涡流探伤)，

外径在22～400mm的钢管进行压扁试验(和20 一GB3087要求完全相同)等。

锅炉空气预热器，省煤气，换热器，冷凝冷却器，蒸发器所选用ND钢的产品介绍

ND钢介绍之（5）

济南炼油厂使用ND钢后每年节约开支315万元，锦州石化公司使用ND钢后每年节约开支

135万元，使用ND钢后不仅节约开支，更是保证了设备的安全运行，同时减少了对环境的

污染，其社会效益是巨大的。

锅炉空气预热器，省煤气，换热器，冷凝冷却器，蒸发器所选用ND钢的产品介绍

结束语

09CrCuSb（ND钢）钢是一种经过长期试验，并在众多行业实际使用后获得良好使用效果的

耐硫酸腐蚀用钢，它良好的耐蚀性和各项物理化性能指标以及加工性能完全能满足设计、制

造和使用要求。

同时09CrCuSb（ND钢）对于盐酸(HCl)、氢氟酸(HF)、苛性钠(NaOH)、氯化钠(NaCl)、都

有较强的耐腐蚀性能。上海嘉禹贸易有限公司 提供

GB150-1998（国家钢制压力容器标准) 第218页 有关于ND钢的数据
