#+ 建筑施工承插型盘扣式脚手架

主要构配件

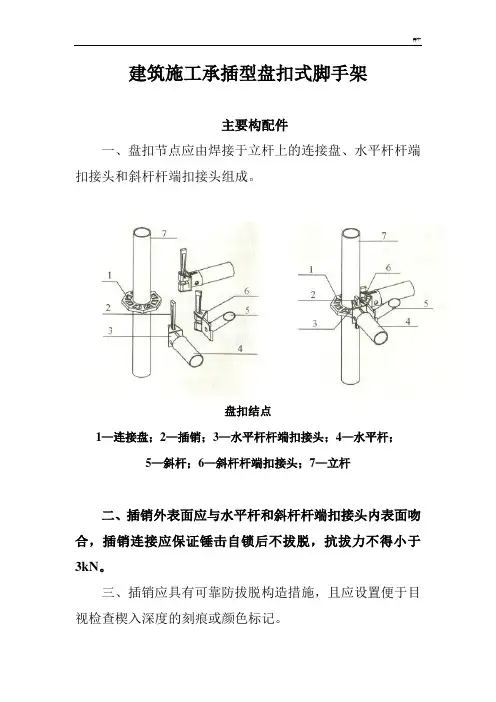

一、盘扣节点应由焊接于立杆上的连接盘、水平杆杆端扣接头和斜杆杆端扣接头组成。

盘扣结点

1—连接盘；2—插销；3—水平杆杆端扣接头；4—水平杆；

5—斜杆；6—斜杆杆端扣接头；7—立杆

二、插销外表面应与水平杆和斜杆杆端扣接头内表面吻合，插销连接应保证锤击自锁后不拔脱，抗拔力不得小于3kN。

三、插销应具有可靠防拔脱构造措施，且应设置便于目视检查楔入深度的刻痕或颜色标记。 #+ 四、立杆盘扣节点间距宜按0. 5m模数设置；横杆长度宜按0. 3m模数设置。

材料要求

一、承插型盘扣式钢管支架的构配件除有特殊要求外，其材质应符合现行国家标准《低合金高强度结构钢》GB/T

1591、《碳素结构钢》GB/T700以及《一般工程用铸造碳钢件》GB/T11352的规定。

承插型盘扣式钢管支架主要构配件材质

二、连接盘、扣接头、插销以及可调螺母的调节手柄采用碳素铸钢制造时，其材料机械性能不得低于现行国家标准《一般工程用铸造碳钢件》GB/T 11352中牌号为ZG 230 -

450的屈服强度、抗拉强度、延伸率的要求。

#+

制作质量要求

一、杆件焊接制作应在专用工艺装备上进行，各焊接部位应牢固可靠。焊丝宜采用符合现行国家标准中，气体保护电弧焊用碳钢、低合金钢焊丝的要求，有效焊缝高度不应小于3. 5mm。

二、铸钢或钢板热锻制作的连接盘的厚度不应小于8mm，允许尺寸偏差应为±0.5mm；钢板冲压制作的连接盘厚度不应小于l0mm，允许尺寸偏差应为±0.5mm。

三、铸钢制作的杆端扣接头应与立杆钢管外表面形成良好的弧面接触，并应有不小于500平方毫米的接触面积。

四、楔形插销的斜度应确保楔形插销楔入连接盘后能自锁。铸钢、钢板热锻或钢板冲压制作的插销厚度不应小于8mm，允许尺寸偏差应为±0.lmm。

五、立杆连接套管可采用铸钢套管或无缝钢管套管。采用铸钢套管形式的立杆连接套长度不应小于90mm，可插入长度不应小于75mm；采用无缝钢管套管形式的立杆连接套长度不应小于160mm，可插入长度不应小于110mm。套管内径与立杆钢管外径间隙不应大于2mm。

XXX

脚

手

架

施

工

方

案

目 录

一、工程概况 ∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙ 1

二、编制依据 ∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙ 1

三、安全技术设计 ∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙ 1

四、施工要求 ∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙ 23

五、脚手架质量检查与验收 ∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙ 26

六、安全与日常维护管理 ∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙ 30

- 1 -

X

脚手架施工方案

一、工程概况

X

二、编制依据

《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2001）

《混凝土结构设计规范》GB50010-2002

《建筑结构荷载规范》(GB 50009-2001)

《钢结构设计规范》(GB 50017-2003)

施工组织设计及施工图纸。

三、安全技术设计

3.1 脚手架材料要求

3.1.1 脚手架杆件采用外径48mm、壁厚3.5mm的焊接钢管，其力学性能应符合国家现行标准《碳素结构钢》GBT700中Q235A钢的规定，用于立杆、大横杆、斜杆的钢管长度为4-6米，小横杆、拉结杆2.1-2.3米，使用的钢管不得有弯曲、变形、开焊、裂纹等缺陷，并涂有防锈漆作防腐处理，不合格的钢管决不允许使用。
