1 路基专业结构检算

一、DK20+900～DK21+200右侧路堑重力挡墙（以DK21+099断面为例）

采用理正软件，重力式挡土墙验算[执行标准：铁路]

计算项目： 重力式挡土墙

计算时间： 2013-09-22 11:14:40 星期日

-----------------------------------------------------------

1．原始条件

2．墙身尺寸

墙身高: 10.000(m)

墙顶宽: 2.000(m)

面坡倾斜坡度: 1:0.250

背坡倾斜坡度: 1:-0.250

采用1个扩展墙址台阶:

墙趾台阶b1: 0.500(m)

墙趾台阶h1: 1.000(m)

墙趾台阶与墙面坡坡度相同

墙底倾斜坡率: 0.200:1

3．物理参数:

圬工砌体容重: 23.000(kN/m3)

圬工之间摩擦系数: 0.500

2 地基土摩擦系数: 0.400

砌体种类: 混凝土C30

水泥土砂浆强度等级: M7.5

挡土墙类型: 一般挡土墙

墙后填土内摩擦角: 35.000(度)

墙后填土粘聚力: 0.000(kPa)

墙后填土容重: 18.000(kN/m3)

墙背与墙后填土摩擦角: 35.000(度)

地基土容重: 20.000(kN/m3)

修正后地基土容许承载力: 350.000(kPa)

墙底摩擦系数: 0.400

地基土类型: 土质地基

地基土内摩擦角: 35.000(度)

土压力计算方法: 库仑

4．坡线土柱

坡面线段数: 3

折线序号 水平投影长(m) 竖向投影长(m) 换算土柱数

1 2.000 0.000 0

2 9.760 6.500 0

3 6.400 1.000 0

===========================================================

5．结构检算

第 1 种情况: 无荷载的情况

[土压力计算] 计算高度为 10.476(m)处的库仑主动土压力

按实际墙背计算得到:

第1破裂角： 43.275(度)

Ea=223.999 Ex=209.172 Ey=80.142(kN) 作用点高度 Zy=3.193(m)

墙身截面积 = 21.095(m2) 重量 = 485.190 kN

(一) 滑动稳定性验算

基底摩擦系数 = 0.400

采用倾斜基底增强抗滑动稳定性,计算过程如下:

基底倾斜角度 = 11.310 (度)

Wn = 475.768(kN) En = 119.607(kN) Wt = 95.154(kN) Et =

189.393(kN)

3 滑移力= 94.239(kN) 抗滑力= 238.150(kN)

滑移验算满足: Kc = 2.527 > 1.300

地基土摩擦系数 = 0.400

地基土层水平向: 滑移力= 209.172(kN) 抗滑力= 230.668(kN)

地基土层水平向: 滑移验算不满足: Kc2 = 1.103 <= 1.300

(二) 倾覆稳定性验算

相对于墙趾点，墙身重力的力臂 Zw = 2.662 (m)

相对于墙趾点，Ey的力臂 Zx = 3.179 (m)

相对于墙趾点，Ex的力臂 Zy = 2.717 (m)

验算挡土墙绕墙趾的倾覆稳定性

倾覆力矩= 568.311(kN-m) 抗倾覆力矩= 1546.376(kN-m)

倾覆验算满足: K0 = 2.721 > 1.500

(三) 地基应力及偏心距验算

基础为天然地基，验算墙底偏心距及压应力

取倾斜基底的水平投影宽度验算地基承载力和偏心距

作用于基础底的总竖向力 = 565.332(kN) 作用于墙趾下点的总弯矩=978.066(kN-m)

基础底面宽度 B = 2.381 (m) 偏心距 e = -0.540(m)

基础底面合力作用点距离基础趾点的距离 Zn = 1.730(m)

基底压应力: 趾部=0.000 踵部=579.044(kPa)

作用于基底的合力偏心距验算不满足: e=-0.540 > 0.167*2.381 =

0.397(m)

地基承载力验算不满足: 最大压应力=579.044 > 350.000(kPa)

(四) 基础强度验算

基础为天然地基，不作强度验算

(五) 墙底截面强度验算

验算截面以上，墙身截面积 = 20.500(m2) 重量 = 471.500 kN

相对于验算截面外边缘，墙身重力的力臂 Zw = 2.692 (m)

相对于验算截面外边缘，Ey的力臂 Zx = 3.179 (m)

相对于验算截面外边缘，Ex的力臂 Zy = 2.717 (m)

[容许应力法]:

法向应力检算:

作用于验算截面的总竖向力 = 551.642(kN) 作用于墙趾下点的总弯矩=955.792(kN-m)

相对于验算截面外边缘，合力作用力臂 Zn = 1.733(m)

4 截面宽度 B = 2.500 (m) 偏心距 e1 = -0.483(m)

截面上偏心距验算满足: e1= -0.483 <= 0.300*2.500 = 0.750(m)

截面上压应力: 面坡=-34.933 背坡=476.247(kPa)

压应力验算满足: 计算值= 476.247 <= 9000.000(kPa)

拉应力验算满足: 计算值= 34.933 <= 550.000(kPa)

切向应力检算:

剪应力验算满足: 计算值= -26.660 <= 1100.000(kPa)

(六) 台顶截面强度验算

[土压力计算] 计算高度为 9.000(m)处的库仑主动土压力

按实际墙背计算得到:

第1破裂角： 44.181(度)

Ea=162.596 Ex=151.833 Ey=58.173(kN) 作用点高度

Zy=2.678(m)

墙身截面积 = 18.000(m2) 重量 = 414.000 kN

[强度验算]

验算截面以上，墙身截面积 = 18.000(m2) 重量 = 414.000 kN

相对于验算截面外边缘，墙身重力的力臂 Zw = 2.125 (m)

相对于验算截面外边缘，Ey的力臂 Zx = 2.670 (m)

相对于验算截面外边缘，Ex的力臂 Zy = 2.678 (m)

[容许应力法]:

法向应力检算:

作用于验算截面的总竖向力 = 472.173(kN) 作用于墙趾下点的总弯矩=628.423(kN-m)

相对于验算截面外边缘，合力作用力臂 Zn = 1.331(m)

截面宽度 B = 2.000 (m) 偏心距 e1 = -0.331(m)

截面上偏心距验算满足: e1= -0.331 <= 0.300*2.000 = 0.600(m)

截面上压应力: 面坡=1.712 背坡=470.461(kPa)

压应力验算满足: 计算值= 470.461 <= 9000.000(kPa)

切向应力检算:

剪应力验算满足: 计算值= -42.127 <= 1100.000(kPa)

=================================================

各组合最不利结果

=================================================

(一) 滑移验算

安全系数最不利为：组合1(无荷载的情况)

5 抗滑力 = 238.150(kN),滑移力 = 94.239(kN)。

滑移验算满足: Kc = 2.527 > 1.300

安全系数最不利为：组合1(无荷载的情况)

抗滑力 = 238.150(kN),滑移力 = 94.239(kN)。

地基土层水平向: 滑移验算不满足: Kc2 = 1.103 <= 1.300

(二) 倾覆验算

安全系数最不利为：组合1(无荷载的情况)

抗倾覆力矩 = 1546.376(kN-M),倾覆力矩 = 568.311(kN-m)。

倾覆验算满足: K0 = 2.721 > 1.500

(三) 地基验算

作用于基底的合力偏心距验算最不利为：组合1(无荷载的情况)

作用于基底的合力偏心距验算不满足: e=-0.540 > 0.167*2.381 =

0.397(m)

地基承载力验算最不利为：组合1(无荷载的情况)

地基承载力验算不满足: 最大压应力=579.044 > 350.000(kPa)

(四) 基础验算

不做强度计算。

(五) 墙底截面强度验算

[容许应力法]:

截面上偏心距验算最不利为：组合1(无荷载的情况)

截面上偏心距验算满足: e1= -0.483 <= 0.300*2.500 = 0.750(m)

压应力验算最不利为：组合1(无荷载的情况)

压应力验算满足: 计算值= 476.246 <= 9000.000(kPa)

拉应力验算最不利为：组合1(无荷载的情况)

拉应力验算满足: 计算值= 34.933 <= 550.000(kPa)

剪应力验算最不利为：组合1(无荷载的情况)

剪应力验算满足: 计算值= -26.660 <= 1100.000(kPa)

(六) 台顶截面强度验算

[容许应力法]:

截面上偏心距验算最不利为：组合1(无荷载的情况)

截面上偏心距验算满足: e1= -0.331 <= 0.300*2.000 = 0.600(m)

压应力验算最不利为：组合1(无荷载的情况)

压应力验算满足: 计算值= 470.461 <= 9000.000(kPa)

拉应力验算最不利为：组合1(无荷载的情况)

拉应力验算满足: 计算值= 0.000 <= 550.000(kPa)

合集下载

浅谈旧桥结构检算与加固设计

浅谈旧桥结构检算与加固设计

建筑・规划・设计　民营科技２０１３年第３期　

浅谈旧桥结构检算与加固设计　

唐永利　

（辽宁大通公路工程有限公司，辽宁沈阳ｌ１０１６６）　

摘要：旧桥结构检算是对旧桥进行实际状态评定和采取有效方法与措施进行加固设计的重要前提，同时加固设计的成功与否，　

也需要通过结构检算来验证，二者相辅相成、密不可分。　

关键词：旧桥；结构检算；加固设计　

１概述　由于历史和资金等原因，我国大部分二十世纪六、七十年代甚或　

五十年代修建的桥梁仍在营运使用，但其设计荷载标准偏低和桥梁宽　

度偏小等因素，这些桥梁已成为交通运输中的潜在隐患。国内、外的实　

践均已证明，旧桥加固、维修工作是一项技术上可行、经济上合理的举　

措。而旧桥结构检算则是旧桥采取有效方法与措施进行加固设计的重　

要前提，同时加固设计的成功与否，也需要通过结构检算来验证，二者　

相辅相成、密不可分。　

２旧桥的结构检算　

在进行公路旧桥结构检测与评定和加固设计前，均应进行必要　

的桥梁结构检算，这项工作是旧桥处治的重要基础工作，不可或缺。　

２．１结构检算原则　

１）利用桥梁现有的结构尺寸、材料等信息，以及通过现场检查、检　

测而发现桥梁已存在的病害和缺损等结果，对桥梁的受力性能和状　

况、以及安全可靠性进行分析，并作出加固维修方案的决策过程。与新　

桥设计的工作相比，两者是在不同阶段进行，所拥有的信息及信息量　

必然会产生较大变化，这就导致旧桥的结构检算和新桥设计不仅在宏　

观上（涉及过程、原理、准则等）有所区别，在具体实施中（涉及对荷载　

和抗力的确定、结构分析方法的选择以及安全系数的调整等）也会有　

差异。２）目前公路旧桥的结构检算与分析，仍是基本上采用新桥的设　

计理论和方法再次进行验算，且大多数计算方法是以弹性理论为基　

础，尽量也考虑了某些因素对承载能力的影响，但由于对结构力学模　

型的简化与实际受力状况的差别（如未考虑实际支座的位置、拱脚的　

固绪情况等），以新桥设计理论和计算方法来进行旧桥的结构计算，难　

扣轨检算

扣轨检算

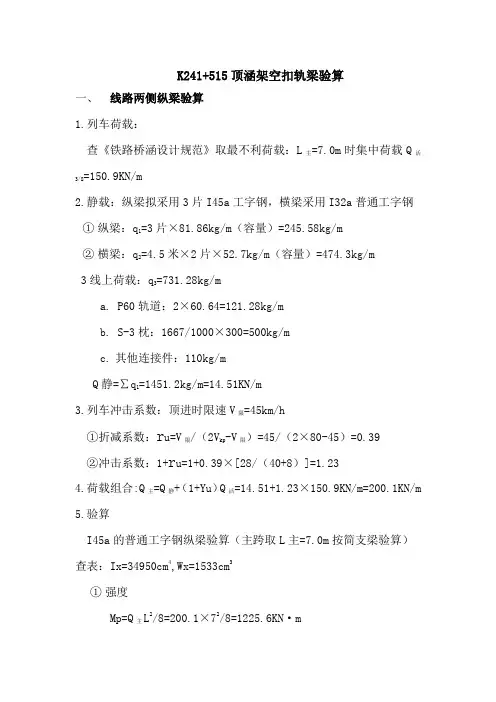

K241+515顶涵架空扣轨梁验算
