第一章 建 筑 设 计 方 案

1.1工程地质条件

1．1.1气象条件

基本风压值为0.35 kN/m2

1．1.2抗震设防

抗震设防烈度为7度(0.10g)，地震分组为二组

1.1.3地质资料

地基承载力为220 kPa，场地类别Ⅰ类

1．1.4设计标高

室内设计标高0.00，室内外高差900mm

1．1.5活荷载标准值

活荷载：楼面活荷载标准值为2.0KN/2m，走廊、门厅活荷载标准值为2.0KN/2m，楼梯活荷载采用2.0KN/2m，屋面采用不上人屋面均布活荷载标准值为0.5KN/2m，上人屋面2.0KN/2m。

1.2主要建筑做法

名称 序号 选用标准图集及材料 适用部位

地面 1 05ZJ001第7页地1 所有地面（水泥砂浆）

2

楼面 1 05ZJ001第32页楼32 卫生间楼面（马赛克）

2 05ZJ001第25页楼10 其余楼面，包括楼梯间（瓷砖）

踢脚 1 05ZJ001第37页踢18 瓷砖，踢脚高150

2

内墙 1 05ZJ001第47页内墙10（厨房、卫生间至顶） 厨房、卫生间内墙

2 05ZJ001第45页内墙4，面刮腻子 卫生间以外内墙，内墙与瓷砖面平

墙裙 1 05ZJ001第58页裙6，墙裙高1500以上刮腻子 包括走廊、楼梯间

2

外墙 1 05ZJ001第66页外墙12

2 （外墙抹灰要求满挂钢丝网再贴瓷砖）

顶1 05ZJ001第75页顶4（白色水泥） 卫生间以外顶棚 棚 2 05ZJ001第75页顶4（白色水泥） 卫生间顶棚

屋面 1

05ZJ001第11页屋9（120厚水泥聚苯板改为50

厚挤塑聚苯板，20厚水泥珍珠岩改为20厚混凝土

上人屋面

2

05ZJ001第120页屋41 不上人屋面

1.3建筑结构选型、平面布置及构件截面初估

1.3.1结构选型

1.结构体系选型

本工程是某中心卫生院宿舍楼设计，建筑面积为837.69㎡，层数为3层，根据使用要求采用钢筋混凝土现浇式框架结构（纵横向承重框架）体系。

2.其他结构选型

（1）屋面结构：采用钢筋混凝土整体现浇板，上人屋面；

（2）楼面结构：采用钢筋混凝土现浇楼板；

（3）楼梯结构：采用钢筋混凝土梁式楼梯；

（4）框架梁、柱：采用钢筋混凝土现浇框架梁、柱；

（5）过梁：窗过梁均采用钢筋混凝土梁，当窗顶到上层楼面（屋面）的高度小于1.2m时，或者当采用通窗而无法布置过梁时，通常做吊板来代替过梁，其作法类似于楼面板；

（6）基础：采用钢筋混凝土柱下独立基础。

1．3.2 框架结构平面布置

框架结构平面布置如下图：

1.3.3 构件截面初估

1.3.3.1主次梁截面尺寸的估算

1.主梁截面尺寸的计算

根据《高层建筑混凝土结构设计规范》6.3.1框架结构的主梁截面高度h可按（101~181）l确定，l为主梁的计算跨度；梁净跨与截面高度之比不宜小于4。且根据《建筑抗震设计规范》第6.3.1条和6.3.6条规定：梁的截面宽度不宜小于200mm，梁截面的高宽比不宜大于4。所以框架梁截面高度一般取h=（101~181）l，l为框架梁的跨度。框架梁的宽度取b=（21~31）h。

2.次梁截面尺寸的计算

根据《混凝土结构设计规范》可按梁的高度为（121~181）l确定，l为次梁的计算跨度；梁净跨与截面高度之比不宜小于4，梁的截面宽度不宜小于200mm，梁截面的高宽比不宜大于4。所以框架梁截面高度一般取h=（121~181）l，l为次梁的跨度。次梁的宽度取b=（21~31）h。

3.横向框架梁截面尺寸的估算

（1）①轴、⑧轴线上的WKL1

AB跨：

mmmmlh150~33.831500)101~181()101~181( 取mmh250 mmmmhb125~33.83250)21~31()21~31( 取mmb200

BC跨：

mmmmlh480~67.2664800)101~181()101~181( 取mmh350

mmmmhb175~67.116350)21~31()21~31( 取mmb200

CD跨：

mmmmlh360~2003600)101~181()101~181( 取mmh350

mmmmhb175~67.116350)21~31()21~31( 取mmb200

考虑到CD跨有卫生间，因此在卫生间处梁高取mmh600

则WKL1通长的截面尺寸为mmmmhb350200

（2）②轴、⑦轴线上的WKL2

AB跨：

mmmmlh150~33.831500)101~181()101~181( 取mmh250

mmmmhb125~33.83250)21~31()21~31( 取mmb200

BC跨：

mmmmlh480~67.2664800)101~181()101~181( 取mmh350

mmmmhb175~67.116350)21~31()21~31( 取mmb200

CD跨：

mmmmlh360~2003600)101~181()101~181( 取mmh350

mmmmhb175~67.116350)21~31()21~31( 取mmb200

考虑到CD跨有卫生间，因此在卫生间处梁高取mmh600

则WKL2通长的截面尺寸为mmmmhb350200

（3）③轴、⑥轴线上的WKL3

AB跨：

mmmmlh150~33.831500)101~181()101~181( 取mmh250

mmmmhb125~33.83250)21~31()21~31( 取mmb200

BC跨：

mmmmlh480~67.2664800)101~181()101~181( 取mmh350 mmmmhb175~67.116350)21~31()21~31( 取mmb200

CD跨：

mmmmlh360~2003600)101~181()101~181( 取mmh350

mmmmhb175~67.116350)21~31()21~31( 取mmb200

考虑到CD跨有卫生间，因此在卫生间处梁高取mmh600

则WKL3通长的截面尺寸为mmmmhb350200

（4）④轴、⑤轴线上的WKL4

AB跨：

mmmmlh150~33.831500)101~181()101~181( 取mmh250

mmmmhb125~33.83250)21~31()21~31( 取mmb200

BC跨：

mmmmlh480~67.2664800)101~181()101~181( 取mmh400

mmmmhb200~33.133450)21~31()21~31( 取mmb200

CD跨：

mmmmlh360~2003600)101~181()101~181( 取mmh400

mmmmhb200~33.133450)21~31()21~31( 取mmb200

则WKL4通长截面尺寸为mmmmhb400200

4.纵向框架连续梁的截面尺寸估算

（1）A轴线上的LL1（以最大跨度mml3900计算）

mmmmlh390~6.2163900)101~181()101~181( 取mmh250

mmmmhb125~33.83250)21~31()21~31( 取mmb200

则LL1通长的截面尺寸为mmmmhb250200

（2）B轴线上的LL2（以最大跨度mml3900计算）

mmmmlh390~6.2163900)101~181()101~181( 同时考虑到窗顶离上楼层楼面的距离为400mm 因此取mmh400

mmmmhb200~33.133400)21~31()21~31( 取mmb200

则LL2通长的截面尺寸为mmmmhb400200

（3）C轴线上的LL3（以最大跨度mml3900计算） mmmmlh390~6.2163900)101~181()101~181( 取mmh350

mmmmhb175~67.116350)21~31()21~31( 取mmb200

则LL3通长的截面尺寸为mmmmhb350200

（4）D轴线上的LL4（以最大跨度mml3900计算）

mmmmlh390~6.2163900)101~181()101~181( 同时考虑到窗顶离上楼层楼面的距离为400mm 因此取mmh400

mmmmhb200~33.133400)21~31()21~31( 取mmb200

则LL4通长的截面尺寸为mmmmhb400200

同时考虑到D轴线上有卫生间，因此在有卫生间处设梁截面尺寸为mmmmhb600200

5.其他次梁的截面尺寸估算

（1）1/C-D轴的次梁L1截面尺寸估算：

mmmmlh125~33.831500)121~181()121~181(，同时考虑到卫生间的设计规范要求，取mmh600

mmmmhb300~200600)21~31()21~31( 取mmb200

则L1截面尺寸为mmmmhb600200

（2）1/C轴的次梁L2截面尺寸估算：

mmmmlh125~33.831500)121~181()121~181(，同时考虑到卫生间的设计规范要求，取mmh600

mmmmhb300~200600)21~31()21~31( 取mmb200

则L2截面尺寸为mmmmhb600200

（3）AB跨悬挑梁截面尺寸估算：

mmmmlh125~33.831500)121~181()121~181(，同时考虑到材料节约，取h为变截面悬挑梁 取mmmmh250/350

mmmmhb175~67.116350)21~31()21~31( 取mmb200

则AB跨悬挑梁截面尺寸为mmmmmmhb250/350200

1.3.3.2柱截面尺寸的计算

1.框架柱的截面尺寸根据柱的轴压比限值，按下列公式计算：

（1）柱组合的轴压力设计值：

N=βFgn

注： β考虑地震作用组合后柱轴压力增大系数（边柱取1.3。中柱取1.25）。

合集下载

钢结构计算书范本

钢结构计算书范本

钢结构计算书范本

一、钢结构计算书概述

钢结构计算书是钢结构设计过程中不可或缺的环节，它是对钢结构工程进行科学合理设计、保证结构安全可靠的基础。计算书主要包括材料性能、构件尺寸、连接方式、荷载作用、内力分析、构件稳定、抗风抗震设计以及构造细节设计等内容。在实际工程中，钢结构计算书编制的准确性与可靠性直接影响到钢结构工程的安全、稳定和耐久性。

二、钢结构计算书的主要内容

1.材料性能：根据设计规范，对所采用的钢材、焊接材料、涂层材料等进行性能指标要求，包括强度、弹性模量、屈服强度、疲劳强度等。

2.构件尺寸：根据结构形式、受力状况、构造要求等因素，确定柱、梁、板等构件的尺寸。

3.连接方式：包括焊接连接、螺栓连接等，需考虑连接件的承载力、刚度和疲劳性能。

4.荷载作用：分析结构在各种工况下的荷载效应，包括永久荷载、可变荷载、风荷载、地震作用等。

5.内力分析：根据荷载作用，采用合适的设计方法（如静力分析、动力分析）对构件进行内力计算。

6.构件稳定：针对长细比、宽高比等参数，分析构件在受压、受弯、受扭等状态下的稳定性能。

7.抗风抗震设计：根据规范要求，进行抗风抗震设计，确保结构在风地震作用下的安全性。

8.构造细节设计：针对构件连接、节点设计、构造措施等方面，提出具体设计要求。

三、钢结构计算书的编制步骤

1.收集设计资料：包括工程地质条件、场地类别、建筑功能、结构形式等。

2.确定设计依据：根据项目特点，选取合适的建筑设计规范、施工规范等。

3.编制计算书：按照设计流程，分阶段进行内力分析、稳定性分析、抗风抗震设计等。

4.审核与修改：对计算书进行反复审核与修改，确保计算结果的准确性和可靠性。

5.编制设计文件：依据计算书结果，编制钢结构设计文件，包括图纸、说明等。

四、注意事项

1.计算书中应采用规范允许的计算方法、公式和参数。

2.计算过程要完整，不得遗漏重要环节。

3.计算结果要进行合理性检查，确保安全可靠。

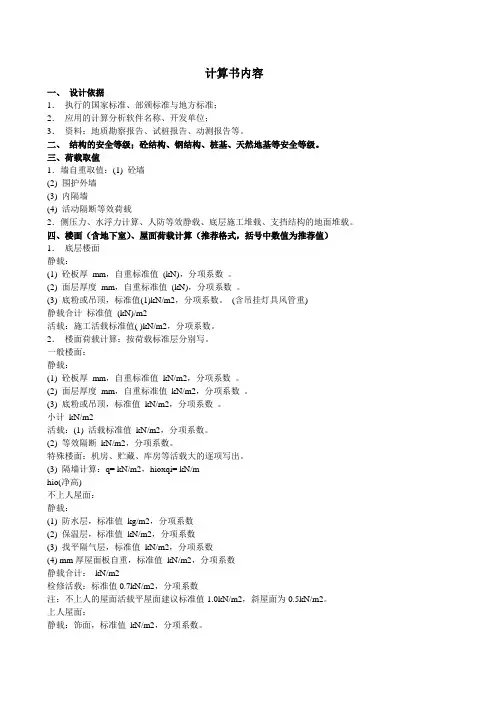

结构计算书内容
