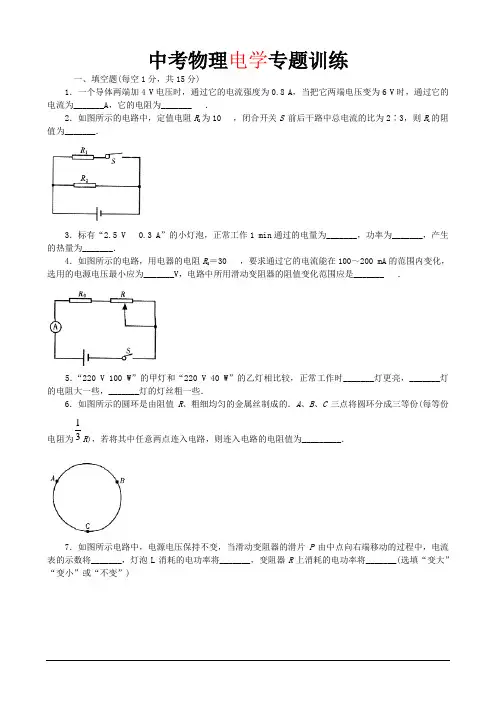

中考物理电学专题训练
一、填空题(每空1分，共15分)
1．一个导体两端加4 V电压时，通过它的电流强度为0.8 A，当把它两端电压变为6 V时，通过它的电流为_______A，它的电阻为_______ ．
2．如图所示的电路中，定值电阻R2为10 ，闭合开关S 前后干路中总电流的比为2∶3，则R1的阻值为_______．
3．标有“2.5 V 0.3 A”的小灯泡，正常工作1 min通过的电量为_______，功率为_______，产生的热量为_______．
4．如图所示的电路，用电器的电阻R0＝30 ，要求通过它的电流能在100～200 mA的范围内变化，选用的电源电压最小应为_______V，电路中所用滑动变阻器的阻值变化范围应是_______ ．
5．“220 V 100 W”的甲灯和“220 V 40 W”的乙灯相比较，正常工作时_______灯更亮，_______灯的电阻大一些，_______灯的灯丝粗一些．
6．如图所示的圆环是由阻值R、粗细均匀的金属丝制成的．A、B、C三点将圆环分成三等份(每等份电阻为31R)，若将其中任意两点连入电路，则连入电路的电阻值为_________．
7．如图所示电路中，电源电压保持不变，当滑动变阻器的滑片P由中点向右端移动的过程中，电流表的示数将_______，灯泡L消耗的电功率将_______，变阻器R上消耗的电功率将_______(选填“变大”“变小”或“不变”)
二、选择题(每题3分，共45分)
8．阻值为3 与6 的电阻，将它们串联，其总电阻为R1；将它们并联，其总电阻为R2，则R1∶R2等于( )
A．2∶1 B．1∶2 C．2∶9 D．9∶2
9．如图所示的电路中，电源电压不变，闭合开关S后，灯L1、L2都发光，一段时间后，其中一灯突然熄灭，而电流表、电压表的示数都不变，则产生这一现象的原因是( )
合一而行

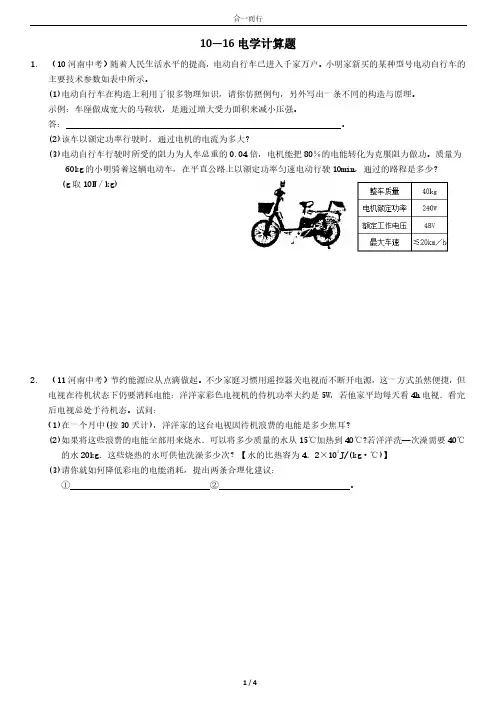

1 / 4 10—16电学计算题 1. （10河南中考）随着人民生活水平的提高，电动自行车已进入千家万户。小明家新买的某种型号电动自行车的主要技术参数如表中所示。 (1)电动自行车在构造上利用了很多物理知识，请你仿照例句，另外写出一条不同的构造与原理。 示例：车座做成宽大的马鞍状，是通过增大受力面积来减小压强。 答： 。 (2)该车以额定功率行驶时，通过电机的电流为多大? (3)电动自行车行驶时所受的阻力为人车总重的0.04倍，电机能把80％的电能转化为克服阻力做功。质量为60kg的小明骑着这辆电动车，在平直公路上以额定功率匀速电动行驶10min，通过的路程是多少? (g取10N／kg) 2. （11河南中考）节约能源应从点滴做起。不少家庭习惯用遥控器关电视而不断开电源，这一方式虽然便捷，但电视在待机状态下仍要消耗电能：洋洋家彩色电视机的侍机功率大约是5W，若他家平均每天看4h电视．看完后电视总处于待机态。试问： （1)在一个月中(按30天计)，洋洋家的这台电视因待机浪费的电能是多少焦耳? (2)如果将这些浪费的电能全部用来烧水．可以将多少质量的水从15℃加热到40℃?若洋洋洗—次澡需要40℃的水20kg．这些烧热的水可供他洗澡多少次？【水的比热容为4．2×103J/(kg·℃)】 (3)请你就如何降低彩电的电能消耗，提出两条合理化建议： ① ② 。 合一而行
2 / 4 3. （12河南中考）利用太阳能电池在太阳光照射下发电叫光伏发电。安阳市启动了“光伏工程”示范项目，在某中学的教学楼顶安装了总功率为20kW的光伏发电系统。 （1）光伏发电系统发电时，能转化为能。 （2）一天的有效光照时间按8h计算，该光伏发电系统一天共发电多少千瓦时？ （3）该光伏发电系统一天的发电量，如果由热电转换效率为30％的热电厂来完成，需要燃烧多少千克煤？ （煤的热值q煤＝3.0×107J / kg ) （4）请写出一条光伏发电的优点。 4. （13河南中考）小强利用压力传感器、电磁继电器、阻值可调的电阻R等元件，设计了一个汽车超载自动报警电路，如图16所示。他了解到这种压力传感器所受压力越大时，输出的电压U就越大，二者的关系如图17所示。闭合开关S，当继电器线圈中电流大于或等于20mA时，衔铁被吸合。已知传感器的输出电压U即为继电器控制电路的电源电压，线圈的电阻为20Ω。 (1)车辆不超载时，工作电路中绿灯亮；当传感器所受压力增大到一定程度时，红灯亮，说明汽车超载。请你判断灯________ (选填“L1”或“L2”)是红灯。 (2)某水平公路桥禁止质量大于或等于20t的车辆通行，要用小强设计的装置为此桥报警，R的阻值应调节为多少?g取10N/kg。 (3)在水平路面上，要使该装置报警，通过车辆的最小重力为多少？ (4)请你运用所学物理知识，说明超载的一项危害。 合一而行
2016年广州中考物理计算专题（电学）
1、 基础知识
1、 欧姆定律：
1 公式：
2 变形公式：
2、 电功率：
1 定义式：
②测量式：
3 推倒公式：电流与电阻：
电压与电阻：
3、 焦耳定律：1 公式：
2 电功公式：
3 纯电阻电路：
U表示： 单位是： 常用单位是：
I表示: 单位是： 常用单位是：
R表示： 单位是： 常用单位是：
P表示： 单位： 常用单位：
t表示： 单位： 常用单位：
W表示： 单位： 常用单位：
Q表示： 单位： 常用单位：
4、 串联电路电流规律： 串联电路电压规律：
并联电路电流规律： 并联电路电压规律
例题1．电吹风是现代家庭的常用电器．如图21甲所示是电吹风的电路
原理图，R是电热丝，M是带动风扇转动的电动机，三角牌某型号电吹风
的主要技术参数如图4-27乙所示：
(1)当只闭合S1时，电吹风正常工作，通过电动机的电流为多大?
(小数点后保留两位)
(2) 当同时闭合S1、S2时，电吹风正常工作，5min内电流通过R产生
的热量是多少?
(3) 小明家的电能表如图21丙所示，当小明家只有电吹风正常工作
并且吹热风时，半小时电能表的转盘旋转多少圈？
（4）小明家的电压很不稳定，当电吹风接入实际电压为198V的电路，
吹热风时电热丝R的实际功率为多少?
图21
例题2、图23甲是某电热饮水机内部的电路原理图，图23乙是其说明书
上收集到的数据。 该电热饮水机有加热和保温两种工作状态（由机内
温控开关S0自动控制），其内部有一个热水箱，热水箱中的水温达到
90℃时，温控开关S0就会自动断开，停止加热进入保温状态；当水温降
至60℃时，温控开关S0又会自动闭合重新加热。求：
（1） 电热饮水机加热时电流的大小；
（2） 当热水箱里装满水时（按2L计算），水的质量为多少？（提示：
1L=1×10-3m3；ρ水=1.0×103kg/m3）
（3） 当热水箱里温度降至60℃时，温控开关自动闭合重新加热700s至
2023年中考物理二轮专题复习：《电学》实验题
姓名：___________班级：___________考号：___________
1．物理实验小组利用如图所示的装置探究并联电路电流规律。
（1）连接电路时，应将开关S___________（选填“闭合”或“断开”）；乙图的实物图中还差一根导线未连接，请根据甲图的电路图将其连接好.
（2）在实验过程中，两盏灯都突然熄灭，但电流表A有示数。若整个电路只有一处发生故障，则可能是___________（选填“短路”或“断路”）；进一步发现，此时电流表A1有示数而电流表A2无示数，则可以确定发生故障的是___________（选填“L1”或“L2”）；
（3）排除故障后，实验小组用电流表测出通过L1、L2和干路的电流，并在下表中记录数据。其中第三次实验电流表A1的指针在丙图的位置，则读数为___________A；
实验次数 1 2 3
电流表A1的示数/A 0.16 0.2
电流表A2的示数/A 0.16 0.2 1.2
电流表A的示数/A 0.32 0.4 0.48
（4）本组的小华同学分析数据时认为第三次实验时，电流表A2的读数是错误的，错误的原因是___________；修正数据后，小华认为：并联电路干路电流等于各支路电流之和，且各支路电流相等。你认为这个结论___________（选填“可靠”或“不可靠”）；接下来应该更换___________的灯泡进行实验。
2．探究“电流与电阻的关系”时，可供实验器材有：三节新的干电池（电压为4.5V）、电流表、电压表、滑动变阻器（标有“20Ω 2A”字样）、定值电阻5个（5Ω、10Ω、15Ω、20Ω、50Ω），开关一个，导线若干。小静等同学设计了如图甲所示的电路图：
（1）请用笔画线代替导线将图乙中的实物图连接完整，要求：滑片向右移动时电阻变大；___________
（2）闭合开关，电流表无示数，电压表有示数，并接近电源电压，则故障原因是：_____ ______；
