目 录
1. 适用范围 .................................................................... 1
2. 作业准备 .................................................................... 1
3. 技术要求 .................................................................... 2
4. 施工程序与工艺流程 .......................................................... 2
5. 施工要求 .................................................................... 4
6. 劳动组织 ................................................................... 15
7. 材料要求 ................................................................... 16
8. 设备机具配置 ............................................................... 17
9. 质量控制与检验 ............................................................. 19
10. 安全及环保要求 ............................................................. 20
11. 成品保护 ................................................................... 21
装饰装修工程通风空调施工工艺
Prepared on 22 November 2020 装饰装修工程通风空调施工工艺
一、通风安装工程
1、本工程所有通风排烟风管采用镀锌钢板制作。镀锌钢板根据施工图纸要求规格制作。
2、风管的表面应光洁,无裂纹,就结疤及水印等缺陷，应有镀锌层结晶花纹。
3、风管与法兰组合成形时，风管与角钢法兰可用翻边连接；与角钢法兰连接时风管壁厚小于或等于㎜可采用翻边铆接。
4、风管与配件可拆卸的接口及调节机构,不得装设在墙或楼板内。
5、风管及部件安装完毕后，应按系统压力等级进行严密性检验，漏风量应符合规范的规定。系统风管的严密性检验应符合漏光法检测和漏风量测试的规定。低压系统的严密性检验宜采用抽检，抽检率为5%，且抽检不得少于一个系统。在加工工艺及安装操作质量得到保证的前提下，采用漏光法检测。漏光检测不合格时，应按规定的抽检率，作漏风量测试。系统风管漏风量测试被抽检系统应全数合格。如有不合格时，应加倍抽检直至全数合格。
6、支、吊架不得设置在风口、阀门、检查门及自控机构处；吊杆不宜直接固定在法兰上。
7、悬吊的风管与部件应设置防止摆动的固定点。
8、法兰垫片的厚度宜为3～5㎜,垫片应与法兰齐平,不得凸入管内，连接法兰的螺栓两侧应加镀锌垫圈。
9、柔性短管的安装应松紧适度，不得扭曲。 10、风口的安装，风口与风管的连接应严密、牢固；边框与建筑装饰面贴实，外表面平整不变形，调节应灵活。风口水平安装，水平度的偏差不应大于3/1000；风口垂直安装，垂直度的偏差不应大于2/1000。同一厅室、房间内的相同风口的安装高度应一致，排列应整齐。
11、铝合金条形风口的安装，其表面应平整、线条清晰、无扭曲变形，转角、拼缝处应衔接自然，且无明显缝隙。
12、通风机安装前，应进行开箱检查，开箱检查人员应由建设、监理、施工单位的代表组成。

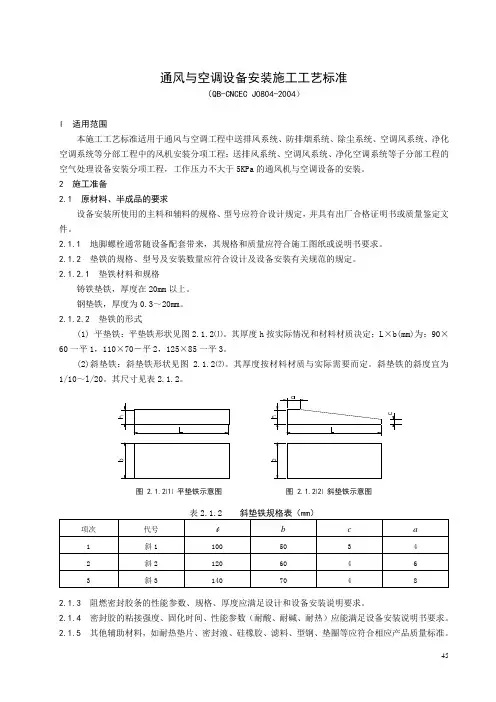

45 通风与空调设备安装施工工艺标准
（QB-CNCEC J0804-2004）
l 适用范围
本施工工艺标准适用于通风与空调工程中送排风系统、防排烟系统、除尘系统、空调风系统、净化空调系统等分部工程中的风机安装分项工程；送排风系统、空调风系统、净化空调系统等子分部工程的空气处理设备安装分项工程，工作压力不大于5KPa的通风机与空调设备的安装。
2 施工准备
2.1 原材料、半成品的要求
设备安装所使用的主料和辅料的规格、型号应符合设计规定，并具有出厂合格证明书或质量鉴定文件。
2.1.1 地脚螺栓通常随设备配套带来，其规格和质量应符合施工图纸或说明书要求。
2.1.2 垫铁的规格、型号及安装数量应符合设计及设备安装有关规范的规定。
2.1.2.1 垫铁材料和规格
铸铁垫铁，厚度在20mm以上。
钢垫铁，厚度为0.3～20mm。
2.1.2.2 垫铁的形式
(1) 平垫铁：平垫铁形状见图2.1.2⑴。其厚度h按实际情况和材料材质决定；L×b(mm)为：90×60一平1，110×70－平2，125×85一平3。
(2)斜垫铁：斜垫铁形状见图2.1.2⑵。其厚度按材料材质与实际需要而定。斜垫铁的斜度宜为1/10～l/20。其尺寸见表2.1.2。
图 2.1.2⑴ 平垫铁示意图 图 2.1.2⑵ 斜垫铁示意图
表2.1.2 斜垫铁规格表（mm）
项次 代号 l b c a
1 斜1 100 50 3 4
2 斜2 120 60 4 6
3 斜3 140 70 4 8
2.1.3 阻燃密封胶条的性能参数、规格、厚度应满足设计和设备安装说明要求。
2.1.4 密封胶的粘接强度、固化时间、性能参数（耐酸、耐碱、耐热）应能满足设备安装说明书要求。
2.1.5 其他辅助材料，如耐热垫片、密封液、硅橡胶、滤料、型钢、垫圈等应符合相应产品质量标准。 46 2.1.6 设备的地脚螺栓的规格、长度以及平、斜垫铁的厚度、材质和加工精度应满足设备安装要求。
《通风与空调工程施工工艺规程》的应用与说明
罗西牧 刘成毅２ （１．四川化工建设总公司四川广汉６１８３００，２．四川建筑职业技术学院四川德阳６１８０００） 摘要：分析了四川省地方标准 通风与空调工程施工工艺规程》的特点。对反馈问题进行了简要说明。 关键词：工艺规程特点说明 中图分类号：卜６５２．３，ＴＵ８３１ 文献标识码：Ｂ 文章编号：１００２—３６０７（２０１０）０４～００４０—３
１引言 根据建设部建标［２ｏ０１］８７号文，由上海市安装工 程有限公司会同有关单位编制修订完成的《通风与空调 工程施工质量验收规范》（ＧＢ５０２４３－２００２）于２００２年实 行（以下简称“０２规范”）。这是将原《通风与空调工 程施工及验收规范》（ＧＢ５０２４３－－９７）中有关验收的内容 和《通风与空调工程质量检验评定标准》（６ＢＪ３０４－８８） 中有关检验的内容合并起来，并加以改进后修编形成的 强制性验收规范。 新的“０２规范”对工程质量的要求有了较大幅度的 提高，是定位在全国管理先进水平上。基于“验评分 离、强化验收、完善手段、过程控制”指导方针，在新 的工程标准体系中，将工程施工工艺规范和工程质量评 优标准作为支持性标准，编制权限下放到了地方、行业 和企业。 四川省地方标准《通风与空调工程施工工艺规程》 （以下简称“工艺规程”）是新工程标准体系中对“０２ 规范”的第一级支持性标准。以帮助企业全面贯彻执 行“Ｏ２规范”，优化施工工艺，规范施工过程，强化质 量控制，提升安装企业的通风与空调工程施工水平为目 标。在指导企业建立和完善以“０２规范”为主体的新施 工技术与管理体制，支持工艺方法、操作规程、管理标 准等企业标准的编制中起承上启下的重要作用。 ２“工艺规程＂的优点与特色 “工艺规程”由四川省建设厅（川建科发［２００７］４１７ 号文）批准，于２００７年１２月１日实施，标准号为ＤＢ５１／ Ｔ５０４９—２００７。现己使用两年。 根据使用情况调查，“工艺规程”具有以下优点 和特色。 １．“工艺规程”的章节与国家“Ｏ２规范”对应，便 于配套使用。施工工艺过程安排缜密细致；工艺方法明 确，先进。据现场施工人员反映，“工艺规程”易于理 解，具有很好的可操作性。以“工艺规程”为基础可以 编制通风与空调工程施工组织设计。以第４至１１及１３章为 基础可以编制分项工程施工方案或工法。从根本上解决 了企业在施工组织设计和施工方案的编制中可能出现考 虑不全面，安排不合理、工艺方法不当和条文不清、格 式混乱等问题，减少了重复工作。也为企业编制施工预 算和实施成本控制提供了可靠依据。 ２．根据“Ｏ２规范”对通风与空调分项工程检验批项目的 分类和质量标准，以确保工程质量达到验收规范的要求为目 标，从技术准备、作业条件、材料要求和施工工艺等方面强 化了对各分项工程施工过程的控制，对重要工序的质量控 制点与检查点制订了工艺细则和检查要求。对促进和帮助 施工企业改进工艺方法，健全企业标准，提高通风与空调 工程施工水平提供了强有力技术保障。 ３．通风与空调工程施工技术复杂，包括通风、制冷 和水管道，机械设备、起重吊装、防腐保温等多个专业 工种，凡是和通风与空调工程施工配合的专业工种，“ 工艺规程”都根据施工需要做了相应规定，并且这些技 术条文按施工过程衔接，特别方便技术员向工人的交底 和不同工种工人之间的学习与配合。 ４．“施工准备工作”往往未被重视。“工艺规程” 第三章“基本规定”对施工前的准备工作做了明确分 类，制定了详细的规定和要求。项目部根据“工艺规 程”的有关条文，编制施工组织设计时目标明确、内 容充实、规划合理。技术人员按条文执行，使施工准 ４０ ２０１０年
