通风与空调设备安装
施工工艺
2
通风与空调设备安装施工工艺
4．6 施工工艺
4．6．1 工艺流程
4．6．2 施工操作要点
（1）通风机的安装：
l）工艺流程：
2）基础验收：
①风机安装前应根据设计图纸对设备基础进行全面检查，坐标、标高及尺寸应符合设备安装要求。
②风机安装前、应在基础表面铲出麻面，以使二次浇灌的混凝土或水泥能与基础紧密结合。
3）通风机检查及运输：
①按设备装箱清单，核对叶轮、机壳和其他部位的主要尺寸，进、出风口的位置方向是否符合设计要求，做好检查记录。
②叶轮旋转方向应符合设备技术文件的规定。
③进、出风口应有盖板严密遮盖。检查各切削加工面，机壳的防锈情况和转子有无变形或锈蚀、碰损的现象。
④搬运设备应有专人指挥，使用的工具及绳索必须符合安全要求。
4）_________设备清洗
3 ①风机安装前，应将轴承、传动部位及调节机构进行拆卸、清洗，使其转动灵活。
②用煤油或汽油清洗轴承时严禁吸烟或用火，以防发生火灾。
5）风机安装：
①风机就位前，按设计图纸并依据建筑物的轴线、边缘线及标高线放出安装基准线。将设备基础表面的油污、泥土杂物清除和地脚螺栓预留孔内的杂物清除干净。
②整体安装的风机，搬运和吊装的绳索不得捆绑在转子和机壳或轴承盖的吊环上。风机吊至基础上后，用垫铁找平，垫铁一般应放在地脚螺栓两侧，斜垫铁必须成对使用。风机安装好后，同一组垫铁应点焊在一起，以免受力时松动。
③风机安装在无减振器的支架上，应垫上4～5mm 厚的橡胶板，找平找正后固定牢。
④风机安装在有减振器的机座上时，地面要平整，各组减振器承受的荷载压缩量应均匀，不偏心，安装后采取保护措施，防止损坏。
⑤通风机的机轴应保持水平，水平度允许偏差为0.2／1000；风机与电动机用联轴器连接时，两轴中心线应在同一直线上，两轴芯径向位移允许偏差为0.05
mm，两轴线倾斜允许偏差为0.2／1000。
FCU ：风机盘管 fan coil unit
AHU ：空气处理单元 (空气处理机) air handling unit
FAU ：新风处理单元 fresh air unit
HVAC： 供热通风与空气调节 heating ventilating and air conditioning
DCC ：干盘管（干式盘管）Dry cooling coil
FFU： 风机过滤单元 Fan filter unit
MAU ：新风空调箱 Make up air hundling unit schedule
AHU： 空气处理单元 Air hundling unit
HEPA：高效空气过滤器 High efficiency pariculate air
RAC：循环组合空调单元 Recirculation air cabinet unit schedule
C/R： 洁净室 无尘室 Clean room
ULPA：超高空气效过滤器 Ultra low penetration air filter
AS ：风淋室Air shower
PB：传递箱 Pass box
CB： 净化工作台Clean bench
RD ：泄压风门Relief damper
CH.：制冷机
C.D. ：冷凝水管
C.T. ：冷却塔
CAV ：新风量控制箱
EAF ：排风机
EAD ：排风管
EAG ：排风口
EAL ：排风百叶
FAG ：新风口
FAL ：新风百叶
FAF ：补风机
F.A. ：新风
FAD ：新风管
F.D.：防火阀
HC ：加热盘管
FP ：风机盘管
HX ：热交换器
N.R.D.：风管止回阀
P.A.：经过处理的新风
PDA：新风管(经过处理的新风)
PAU：新风机(带处理功能)
PAL：新风百叶
R.A.：回风
RAD：回风管
RAG：回风口

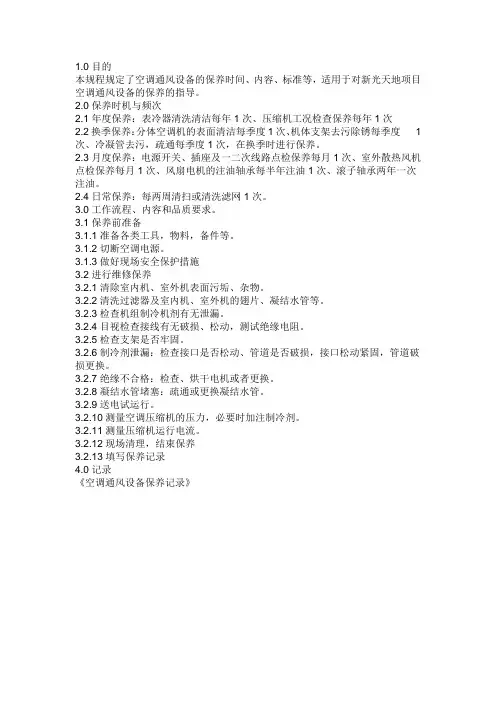

1.0目的
本规程规定了空调通风设备的保养时间、内容、标准等，适用于对新光天地项目空调通风设备的保养的指导。
2.0保养时机与频次
2.1年度保养：表冷器清洗清洁每年1次、压缩机工况检查保养每年1次
2.2换季保养：分体空调机的表面清洁每季度1次、机体支架去污除锈每季度 1次、冷凝管去污，疏通每季度1次，在换季时进行保养。
2.3月度保养：电源开关、插座及一二次线路点检保养每月1次、室外散热风机点检保养每月1次、风扇电机的注油轴承每半年注油1次、滚子轴承两年一次注油。
2.4日常保养：每两周清扫或清洗滤网1次。
3.0工作流程、内容和品质要求。
3.1保养前准备
3.1.1准备各类工具，物料，备件等。
3.1.2切断空调电源。
3.1.3做好现场安全保护措施
3.2进行维修保养
3.2.1清除室内机、室外机表面污垢、杂物。
3.2.2清洗过滤器及室内机、室外机的翅片、凝结水管等。
3.2.3检查机组制冷机剂有无泄漏。
3.2.4目视检查接线有无破损、松动，测试绝缘电阻。
3.2.5检查支架是否牢固。
3.2.6制冷剂泄漏：检查接口是否松动、管道是否破损，接口松动紧固，管道破损更换。
3.2.7绝缘不合格：检查、烘干电机或者更换。
3.2.8凝结水管堵塞：疏通或更换凝结水管。
3.2.9送电试运行。
3.2.10测量空调压缩机的压力，必要时加注制冷剂。
3.2.11测量压缩机运行电流。
3.2.12现场清理，结束保养
3.2.13填写保养记录
4.0记录
《空调通风设备保养记录》

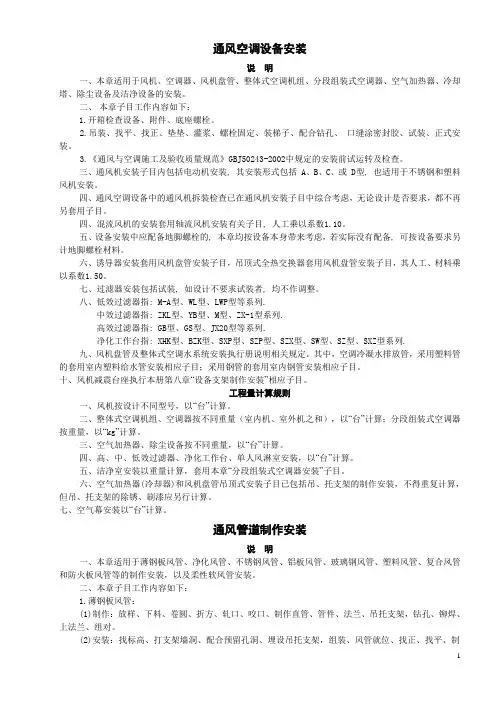

1 通风空调设备安装
说 明
一、本章适用于风机、空调器、风机盘管、整体式空调机组、分段组装式空调器、空气加热器、冷却塔、除尘设备及洁净设备的安装。
二、 本章子目工作内容如下：
1.开箱检查设备、附件、底座螺栓。
2.吊装、找平、找正、垫垫、灌浆、螺栓固定、装梯子、配合钻孔、 口缝涂密封胶、试装、正式安装。
3.《通风与空调施工及验收质量规范》GBJ50243-2002中规定的安装前试运转及检查。
三、通风机安装子目内包括电动机安装, 其安装形式包括 A、B、C、或 D型, 也适用于不锈钢和塑料风机安装。
四、通风空调设备中的通风机拆装检查已在通风机安装子目中综合考虑，无论设计是否要求，都不再另套用子目。
四、混流风机的安装套用轴流风机安装有关子目, 人工乘以系数1.10。
五、设备安装中应配备地脚螺栓的, 本章均按设备本身带来考虑，若实际没有配备, 可按设备要求另计地脚螺栓材料。
六、诱导器安装套用风机盘管安装子目，吊顶式全热交换器套用风机盘管安装子目，其人工、材料乘以系数1.50。
七、过滤器安装包括试装, 如设计不要求试装者, 均不作调整。
八、低效过滤器指: M-A型、WL型、LWP型等系列.
中效过滤器指: ZKL型、YB型、M型、ZX-1型系列.
高效过滤器指: GB型、GS型、JX20型等系列.
净化工作台指: XHK型、BZK型、SXP型、SZP型、SZX型、SW型、SZ型、SXZ型系列.
九、风机盘管及整体式空调水系统安装执行册说明相关规定。其中，空调冷凝水排放管，采用塑料管的套用室内塑料给水管安装相应子目；采用钢管的套用室内钢管安装相应子目。
十、风机减震台座执行本册第八章“设备支架制作安装”相应子目。
工程量计算规则
一、风机按设计不同型号，以“台”计算。
二、整体式空调机组、空调器按不同重量（室内机、室外机之和），以“台”计算；分段组装式空调器按重量，以“kg”计算。
