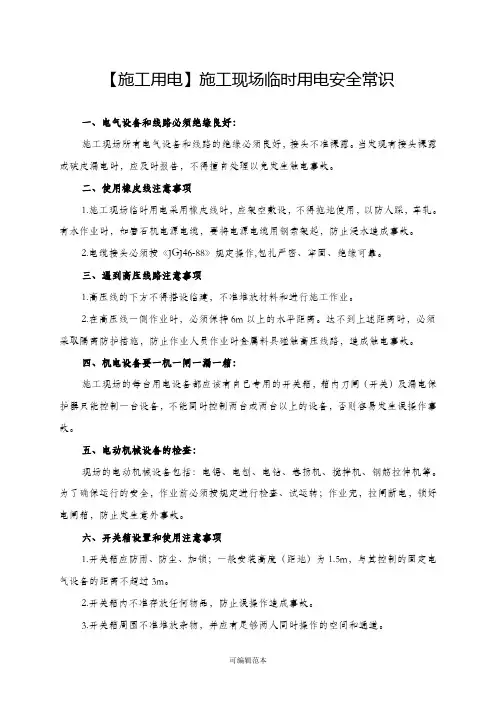

施工现场临时用电常识

施工现场临时用电基本常识

一、线路的基本配置：

建筑施工现场临时用电工程专用的电源中性点直接接地的220／380V三相四线制低压电力系统,必须符合下列规定:

1、必须采用三级配电系统

配电系统应设置配电柜或总配电箱、分配电箱、开关箱，实行三级配电。

总配电箱应设在靠近电源的区域，分配电箱应设在用电设备或负荷相对集中的区域，分配电箱与开关箱的距离不得超过30m，开关箱与其控制的固定式用电设备的水平距离不宜超过3m。严禁用同一个开关箱直接控制2台及2台以上用电设备(含插座）;动力、照明开关箱必须分设；

2、必须采用TN-S接零保护系统

TN—S接零保护系统是指工作零线与保护零线分开设置的接零保护系统。施工现场用电设备应全部采用保护接零进行防护。

保护零线（PE线、颜色：黄绿色)：由工作接地线、配电室(总配电箱)电源侧零线或总漏电保护器电源侧零线处引出，经过分配电箱、开关箱的重复接地端子与用电设备外壳相接。

PE线单独敷设，严禁装设开关或熔断器，严禁通过工作电流且严禁断线.

电气设备不带电的外露可导电部分（金属外壳或金属框架）应做保护接零. 在现场分配电箱处应做重复接地，重复接地电阻值不应大于10Ω。重复接地的接地体宜采用圆钢或角钢，不得采用螺纹钢。

3、必须采用二级漏电保护系统

规范规定,总配电箱和开关箱必须设置漏电保护器。结合现场三级配电(开关箱)设置不规范的实际情况，公司要求二级（分）配电箱内也必须安装漏电保护器，即实行三级漏电保护系统。

二、配电室

1、配电室应靠近电源，设在灰尘少、潮气少、振动少和均无腐蚀介质、无易燃易爆物及道路畅通的地方，并能自然通风，有防雨雪和动物进入的措施；

2、配电室内操作和维护通道宽度:前1.5m后0。8m侧1m;配电室顶棚与地面距离不低于3m,且配电装置上端距顶棚不小于0.5m;

3、配电室内配置砂箱和可用于扑灭电气火灾的灭火器;

4、配电柜或配电线路停电维修时，应挂接地线,应悬挂“禁止合闸、有人工作"停电标志牌.停送电必须由专人负责。

三、配电线路

（一)架空线路

1、架空线必须采用绝缘导线,架设在专用电杆上，严禁架设在树木架及其他设施上.

2、采用五线制，母线涂色分别是黄（A)、绿（B)、红（C)、淡蓝（N）、黄/绿双色（PE），其中N线和PE线截面不小于相线截面的50％。 3、架空绝缘铜线截面不小于10mm2(跨越公路、河流不小于16mm2），绝缘铝线截面不小于16mm2（跨越公路、河流不小于25mm2）。架空线最大弧垂与地面机动车道最小垂直距离为6m，边线离建筑物距离不小于 1m。

4、架空线路必须有短路和过载保护。

（二）电缆线路

1、必须采用五芯电缆，五芯电缆必须包含淡蓝、绿／黄二种颜色绝缘芯线；

2、采用埋地敷设:宜选用铠装电缆，否则要有防水防腐措施（埋地深度0.7m，四周敷设不小于50mm细沙然后覆盖砖或混凝土板，穿越建筑物道路易受机械损伤等引出地面2m高至地下0. 2m深处必须架设大于电缆外径1。5倍的防护套管）；

3、架空宜选用无铠装电缆（高度2m),严禁沿脚手架、树木或其他设施敷设,严禁穿越脚手架引入.

四、配电箱与开关箱

1、配电箱、开关箱应采用冷轧钢板或阻燃绝缘材料制作，钢板厚度应为1.2～2.0mm,其中开关箱箱体钢板厚度不得小于1.2mm，配电箱箱体钢板厚度不得小于1．5mm，箱体表面应做防腐处理.

2、在用电集中地点设置固定式分配电箱，箱体中心点与地面的垂直距离应为1.4～1.6m。

3、配电箱的电器安装板上必须分设N线端子板和PE线端子板.N线端子板必须与金属电器安装板绝缘；PE线端子板必须与金属电器安装板做电气连接。

进出线中的N线必须通过N线端子板连接;PE线必须通过PE线端子板连接。

4、配电箱的电器应具备电源隔离，正常接通与分断电路,以及短路、过载、漏电保护功能。总开关电器的额定值、动作整定值应与分路开关电器的额定值、动作整定值相适应。

各级配电箱内基本配置按隔离开关———-断路器或熔断器———--漏电保护器的顺序进行设置。当所设漏电保护器是同时具备短路、过载、漏电保护功能的漏电断路器时，可不设总断路器或总熔断器。即：隔离开关————漏电断路器；如采用分断时具有可见分断点的断路器,可不另设隔离开关。即：透明式断路器--———漏电保护器

隔离开关概念：隔离开关［1](disconnector)即在分位置时，触头间有符合规定要求的绝缘距离和明显的断开标志;在合位置时，能承载正常回路条件下的电流及在规定时间内异常条件（例如短路）下的电流的开关设备.隔离开关的主要特点是无灭弧能力，只能在没有负荷电流的情况下分、合电路隔离开关在低压设备中主要适用于民宅、建筑等低压终端配电系统。主要功能:带负荷分断和接通线路。

断路器的概念：断路器（英文名称：circuit—breaker，circuit

breaker）是指能够关合、承载和开断正常回路条件下的电流,并能关合、在规定的时间内承载和开断异常回路条件（包括短路条件）下的电流的开关装置.断路器是一种基本的低压电器,断路器具有过载、短路和欠电压保护功能,有保护线路和电源的能力。主要技术指标是额定电压、额定电流。

断路器可用来分配电能,不频繁地启动异步电动机，对电源线路及电动机等实行保护，当它们发生严重的过载或者短路及欠压等故障时能自动切断电路,

低压断路器也称为自动空气开关,可用来接通和分断负载电路，也可用来控制不频繁起动的电动机。它功能相当于闸刀开关、过电流继电器、失压继电器、热继电器及漏电保护器等电器部分或全部的功能总和,是低压配电网中一种重要的保护电器。

额定工作电压（Ue）：这是断路器在正常（不间断的）的情况下工作的电压。

额定电流（In):这是配有专门的过电流脱扣继电器的断路器在制造厂家规定的环境温度下所能无限承受的最大电流值，不会超过电流承受部件规定的温度限值.

短路继电器脱扣电流整定值（Im）：短路脱扣继电器(瞬时或短延时）用于高故障电流值出现时,使断路器快速跳闸,其跳闸极限Im。

漏电保护器的概念：漏电保护器是用来防止人身触电和漏电引起事故的一种接地保护装置，当电路或用电设备漏电电流大于装置的整定值,或人、动物发生触电危险时，它能迅速动作，切断事故电源，避免事故的扩大，保障了人身、设备的安全。漏电保护器俗称漏电开关，是用于在电路或电器绝缘受损发生对地短路时防人身触电和电气火灾的保护电器，一般安装于每户配电箱的插座回路上和全楼总配电箱的电源进线上，后者专用于防电气火灾.其适用范围是交流50HZ额定电压380伏,额定电流至250安。

目前应用广泛的是电流型漏电保护器，漏电保护器的选用，应根据系统的保护方式、使用目的、安装场所、电压等级、被控制回路的漏电电流以及用电设备的接地电阻数值等因数来确定.

用于防止人身触电事故的漏电保护器，一般根据直接接触保护和间接接触保护两种不同的要求选用，在选择动作特性时也应有所区别.

直接接触保护是防止人体直接触及电气设备的带电导体而造成的触电伤亡事故，当人体和带电导体直接接触时，在漏电保护器动作切断电源之前，通过人体的触电电流和漏电保护器的动作电流选择无关，它完全由人体触电的电压和人体电阻所决定,漏电保护器不能限制通过人体的触电电流，所以用于直接接触保护的漏电保护器，必须具有小于0。1S的快速动作性能,或具有IEC漏电保护器标准规定的反时限特性。

使用范围：手持式电动工具（除III类外）、移动式生活用家电设备（除III类外）、其他移动式机电设备，以及触电危险性较大的用电设备，必须安装漏电保护器。

建筑施工场所、临时线路的用电设备，应安装漏电保护器。这是《施工现场临时用电安全技术规范》（JGJ46—88）中明确要求的。 漏电保护器额定漏电动作电流的选择

正确合理地选择漏电保护器的额定漏电动作电流非常重要: 一方面在发生触电或泄漏电流超过允许值时, 漏电保护器可有选择地动作;

另一方面, 漏电保护器在正常泄漏电流作用下不应动作， 防止供电中断而造成不必要的经济损失。

漏电保护器的额定漏电动作电流应满足以下三个条件：

（1） 为了保证人身安全， 额定漏电动作电流应不大于人体安全电流值， 国际上公认30 mA 为人体安全电流值;

（2) 为了保证电网可靠运行, 额定漏电动作电流应躲过低电压电网正常漏电电流；

(3） 为了保证多级保护的选择性, 下一级额定漏电动作电流应小于上一级额定漏电动作电流, 各级额定漏电动作电流应有级差112~ 215 倍.

第一级漏电保护器安装在配电变压器低压侧出口处。

该级保护的线路长， 漏电电流较大, 其额定漏电动作电流在无完善的多级保护时， 最大不得超过100mA； 具有完善多级保护时, 漏电电流较小的电网, 非阴雨季节为75mA ,阴雨季节为200mA; 漏电电流较大的电网, 非阴雨季节为100 mA ， 阴雨季节为300mA。

第二级漏电保护器安装于分支线路出口处, 被保护线路较短, 用电量不大， 漏电电流较小。漏电保护器的额定漏电动作电流应介于上、下级保护器额定漏电动作电流之间， 一般取30～ 75 mA.

第三级漏电保护器用于保护单个或多个用电设备, 是直接防止人身触电的保护设备。被保护线路和设备的用电量小, 漏电电流小,

一般不超过10mA ， 宜选用额定动作电流为30 mA ， 动作时间小于0。1 s 的漏电保护器。

漏电保护器与空气开关的区别：漏电保护器是防止人员发生触电事故时进行保护的，比如有人触电,则漏电保护器跳闸，自动关闭电源输出，避免触电事故扩大造成人员伤亡. 空气开关是过流保护用的，电气线路过电流(包括短路），如不切断电源，则电气线路会发热、起火或产生强烈电弧引燃其他易燃物，从而造成电气火灾导致事故扩大。 两者功能不一样不能相互替代。

漏电断路器的概念：是漏电保护器和断路器的组合，不仅具有漏电保护功能,还具有过载、短路等保护功能,形状和漏保一致。

用电负荷与额定电流、电缆线径的选择：用电负荷乘以2，即得额定电流，如8kw的电器，额定电流为8*2=16A；电流线径按照每平方为4A进行计算，16/4=4m2

5、分配电箱电器设置要求：

（1)箱内电器及导线应排列整齐;

（2）进出线均为五芯电缆，进出线电缆的PE线通过接线端子排连接（不得通过电器); （3）隔离开关应用外壳透明，分断时具有可见分断点，并能同时断开电源所有极的隔离电器。

（4）箱体与箱门用编织软铜线进行连接.

分配电箱电器设置

分路隔离开关设置 分配电箱处重复接地设置

6、开关箱设置电器设置要求：

（1）移动式开关箱应装没在坚固、稳定的支架上，其中心点与地面的垂直距离宜为0。8～1.6m。箱内设置隔离开关和漏电保护器，漏电保护器直接接用电设备；

（2）开关箱中漏电保护器的额定漏电动作电流不应大于30mA,额定漏电动作时间不应大于0.1s。

使用于潮湿或有腐蚀介质场所的漏电保护器应采用防溅型产品,其额定漏电动作电流不应大于15mA，额定漏电动作时间不应大于0.1S.

(3）进出线均为五芯电缆，进出线电缆的PE线通过接线端子排连接,出线的PE线连接到用电设备金属外壳.
