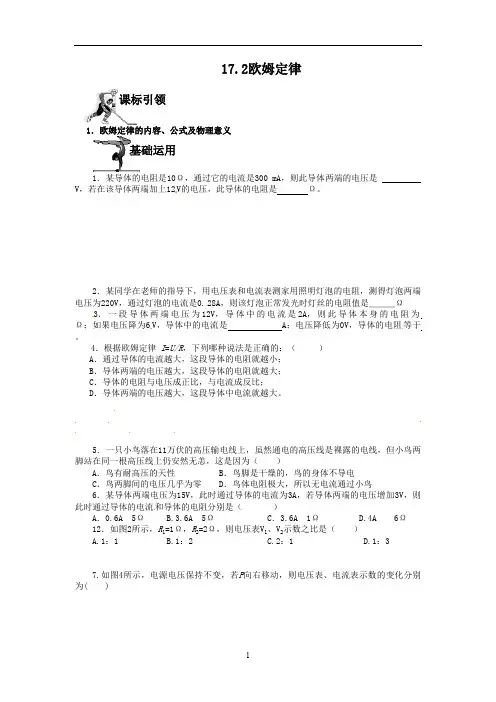

117.2欧姆定律

1．欧姆定律的内容、公式及物理意义

1．某导体的电阻是10Ω，通过它的电流是300 mA，则此导体两端的电压是

V，若在该导体两端加上12V的电压，此导体的电阻是 Ω。

2．某同学在老师的指导下，用电压表和电流表测家用照明灯泡的电阻，测得灯泡两端

电压为220V，通过灯泡的电流是0.28A，则该灯泡正常发光时灯丝的电阻值是＿＿＿Ω

3．一段导体两端电压为12V，导体中的电流是2A，则此导体本身的电阻为

Ω；如果电压降为6V，导体中的电流是 A；电压降低为0V，导体的电阻等于

。

4．根据欧姆定律 I=U/R，下列哪种说法是正确的：（ ）

A．通过导体的电流越大，这段导体的电阻就越小；

B．导体两端的电压越大，这段导体的电阻就越大；

C．导体的电阻与电压成正比，与电流成反比；

D．导体两端的电压越大，这段导体中电流就越大。

5．一只小鸟落在11万伏的高压输电线上，虽然通电的高压线是裸露的电线，但小鸟两

脚站在同一根高压线上仍安然无恙，这是因为（ ）

A．鸟有耐高压的天性 B．鸟脚是干燥的，鸟的身体不导电

C．鸟两脚间的电压几乎为零 D．鸟体电阻极大，所以无电流通过小鸟

6．某导体两端电压为15V，此时通过导体的电流为3A，若导体两端的电压增加3V，则此时通过导体的电流和导体的电阻分别是（ ）

A．0.6A 5Ω B.3.6A 5Ω C．3.6A 1Ω D.4A 6Ω

12．如图2所示，R1=1Ω，R2=2Ω，则电压表V1、V2示数之比是（ ）

A.1：1 B.1：2 C.2：1 D.1：3

7.如图4所示，电源电压保持不变，若P向右移动，则电压表、电流表示数的变化分别

为

( ) 课标引领

基础运用

2图4图5

A.变大，变小 B.变大，变大 C.变小，变大 D.变小、变小

8．如图5所示在滑动变阻器的滑片P向右移动过程中，

电路中的电流变大。则电路与滑动变阻器的连接方式正确的是（ ）

A.a连C，b连D B．a连A、b连B

C．a连C，b连B D．a连C，b连D

9．一只电阻两端的电压从2V，增加到2.8V，通过该电阻的电流增加了0.1A，则该电阻

的阻值是（ ）

A．8Ω B．20Ω C．28Ω D．无法确定

参考答案

基础运用

1.3、10；2.785.7； 3.6、1、6Ω

4.D 5.C 6.B 7.D 8.C 9.A

11 17-2 欧姆定律

一、选择题

1．（13台州）最先研究电流与电压、电阻并得出三者之间关系的科学家是（ ）

A.欧姆 B．伽利略 C．牛顿 D．奥斯特

2．（13武汉） 下列图象中，能正确表示定值电阻上的电流与两端电压关系的是

3．（1

3山西）如图是某种“呼气式酒精测试仪”的原理简图，其中R2为定值电阻，R1是酒精

气体传感器，其电阻随酒精气体浓度增大而减小，则

（ ）

A．酒精浓度越高，电压表示数越大

B．酒精浓度越低，电流表示数越小

C．酒精浓度越高，电源电压与电流表示数的乘积越小

D．酒精浓度越低，电压表与电流表示数比值越小

4．（12昆明）根据欧姆定律可以得到公式IUR

，关于这个公式的下列说法中，正确的是 （ ）

A．同一导体的电阻与加在它两端的电压成正比

B．同一导体的电阻与通过它的电流成反比

C．导体两端电压为零时，导体的电阻也为零

D．同一导体两端的电压增大几倍，通过它的电流也增大几倍，电压与电流的比值不变

5．（12湘西）在利用欧姆定律RUI

的一次实验中，测得2Ω电阻的两端电压U=1V，则通过该电阻的电流是 （ ）

A．0.5A B．0.1A C．2A D．1A

6．（10乐山）某电流表刻度盘上除零刻度和最大刻度“3A”能辨认外，其他刻度都已模糊

不清，只知道指针从零刻度到最大刻度之间转过的

角度是120°。现将一只电阻R1与这只电流表串联后接在电源两端（电源电压恒定），

电流表指针偏转的角度是

96°；若在电路中再串联一只R2=3Ω的电阻，电流表指针偏转的角度是64°。则R1的阻

值是： （ ）

A．2Ω B．4.5Ω

C．6Ω D．18Ω

7．（10自贡）如图所示电路，电源电压不变，滑动变阻器上标“2A

20Ω”字样，以下四个电路图中，能正确表示当开关闭合后，通过小灯泡L的电流I与

滑动变阻器连入电路的电阻R的关系的是 （ ）

22 8．（09广安）一只定值电阻接在12V电压的电源上，通过的电流为2A，若把它接在9V的电

路中，则通 过它的电流为 （ ）

A．6Ω B．2A

C.1.5A D.3V

二、填空题

1．（13重庆）科学家有着强烈的好奇心和执着的探究精神，德国物理学家

最先通过实验归纳出一段导体中电流跟电压和电阻之间的定量关系，即：欧姆定

律 。为了纪念他作出的杰出贡献，人们将他的名字命名为

的单位。

2．（13临沂）在测量小灯饱电阻的实验中．正确连接电路并闭合开关后，电压表和电流表

的示数如图所示．则流过小灯泡的电流为 A，小灯饱的电阻为 Ω．

3．（12广安）一导体两端电压为3V时，通过的电流为0.3A，则此导体的电阻为_______Ω

；当该导体两端电压为0V时，导体的电阻为_______Ω。

4．（12岳阳）在相距20km的甲、乙两地之间有两条输电线，已知每1m输电线的电阻为0.01

Ω。现输电线在某处发生短路，为确定短路位置，检测员用电压表、电流表和电源连

成如图所示电路进行检测，电压表的示数为3V，电流表的示数为20mA。这是应用了

法测电阻从而确定短路位置离甲地 km。

5．（11丹东）当电阻两端的电压由8V变为10V时，通过电阻的电

流增加了0.1A，该电阻的阻值为________Ω；若

它两端电压变为0V，则该电阻中电流为_

______A，此时电阻为_______Ω。

6．（11枣庄）利用下面的电路图，在研究电流与电压、电阻关

系时，若只改变滑动变阻器的阻值，可以用来探究电流与_______的关系；也可用于伏

安法测电阻，实验时小明观察到两个电表的示数如下，则小明测得R的电阻是______Ω

。

7．（10无锡）在研究电路问题时，使用的电源电压为3V，学生实验使用的

常规电流表电阻为0.3Ω，若将电流表和电源直接相连，则通过电流表的电流

为_______A，这样操作的后果是 。

33 8．（10自贡）用电压表和电流表分别测定三个不同阻值的定值电阻R1、R2、R3所得出的电

压与电流的关系图线分别如左图中的l、2、3三条直线所示。根据图线可判断三个电阻

中_______阻值最大；白炽灯泡用久了灯丝会变细，是由于钨丝在高温下发生了_____________的缘故。

9．（10天水）如图，电阻箱的示数是_______Ω，电源电压为12V，当电阻箱各旋钮转到图

示位置时，电流表示数恰为1mA，则电阻R0的阻值为_______Ω。

10．（09山东平原县）人体安全电压不高于36V，当通过人体的电流接近 30

mA时就会有生命危险。据此 可以推断，人体是

（填“导体”或“绝缘体”），人体电阻约 Ω。

三、计算题

1．（09江苏）某照明灯额定电压是36V，正常发

光时灯丝电阻为24Ω，则照明灯的额定电流是

A。如果电源电压是48V，为使照明灯正常发光，可以在电路中串联一个阻值为

Ω的电阻。

2. 如图所示电路中，R1＝20Ω，电路总电阻为12Ω，电流表示数为0.3A，请计算：

（1）电阻R2的阻值； （2）电源电压； （3）通过R2的电流。

3．如图所示，电阻R1=12欧。电键SA断开时，

通过的电流为0.3安；电键SA闭合时，电流表的示数为 0.5安。问：电源电压为多大

？电阻R2的阻值为多大？

4

4

4、如图2所示的电路中，电源电压是12V且保持不变，R1=R3=4Ω, R2＝6Ω.试求：

（1）当开关S1、S2断开时，电流表和电压表示数各是多少？

（2）当开关S1、S2均闭合时，电流表和电压表示数各是多少？

1欧姆定律习题及答案

一、填空题

1．欧姆定律是由德国物理学家______在19世纪初作了大量实验，归纳得出

的。主要内容是：导体中的电流，跟导体两端的电压成______，跟导体的电阻

成______，用公式表示为___________，其中______表示电压，单位是______；

______表示电流，单位是______；______表示电阻，单位是______。

2．将一只灯泡接在家庭照明电路上，它正常发光时的电阻是1210

Ω，通过灯泡的电流是______mA。

3．如果一段导体中通过的电流是2 A时，它两端的电压为20

V；若要使通过该导体的电流变为1

A，导体两端所加的电压应为______；如果该导体两端所加的电压为0，该导体

的电阻值为______。

4．用电器正常工作时所需的电压叫做______，从欧姆定律可以看出，用电

器两端所加的电压如果比额定电压高很多，通过的电流______，可能会损坏用

电器；用电器两端所加的电压如果比额定电压低很多，通过的电流______，也

可能损坏用电器。

5．由欧姆定律可以知道，电源两端如果直接用导线连接起来，通过的电流

会______，电源会损坏，还可能造成_______，电源短路是______。

二、选择题

6．几位同学学习了欧姆定律后，根据I=U/R，导出了R=U/I。于是他们提出

了以下几种看法，你认为正确的是（ ）

A.导体电阻的大小跟通过导体中的电流成反比

B.导体电阻的大小跟加在导体两端的电压成正比

C.导体电阻的大小跟通过导体中的电流和加在导体两端的电压无关

D.导体两端不加电压时，导体的电阻为零

7．某同学将两节干电池串联起来，接在电阻R1的两端时，通过R1的电流是

0.5 A，他又将这个电池组接在另外一个电阻R2两端，已知R2=2

R1。通过R2的电流是（ ）

A.0.5 A B.0.25 A C.1 A D.2 A

8．某同学连接的电路如图所示，定值电阻为10
