人教版九年级物理全册17.2欧姆定律同步练习题(无答案)

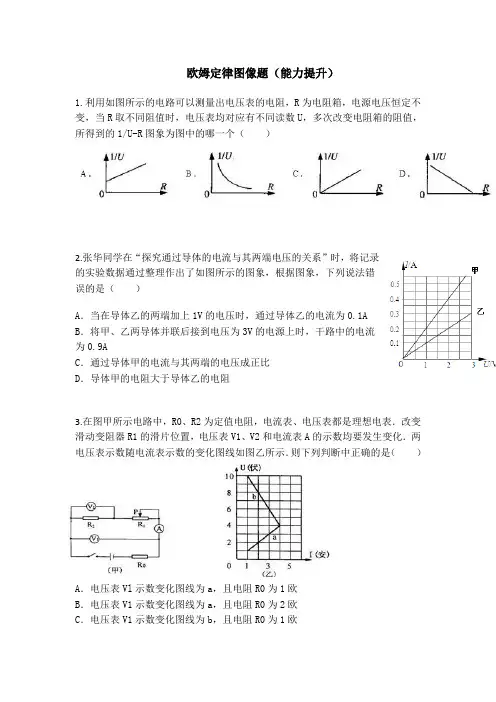

欧姆定律图像题（能力提升）

1.利用如图所示的电路可以测量出电压表的电阻，R为电阻箱，电源电压恒定不变，当R取不同阻值时，电压表均对应有不同读数U，多次改变电阻箱的阻值，所得到的1/U-R图象为图中的哪一个（ ）

2.张华同学在“探究通过导体的电流与其两端电压的关系”时，将记录的实验数据通过整理作出了如图所示的图象，根据图象，下列说法错误的是（ ）

A．当在导体乙的两端加上1V的电压时，通过导体乙的电流为0.1A

B．将甲、乙两导体并联后接到电压为3V的电源上时，干路中的电流为0.9A

C．通过导体甲的电流与其两端的电压成正比

D．导体甲的电阻大于导体乙的电阻

3.在图甲所示电路中，R0、R2为定值电阻，电流表、电压表都是理想电表．改变滑动变阻器R1的滑片位置，电压表V1、V2和电流表A的示数均要发生变化．两电压表示数随电流表示数的变化图线如图乙所示．则下列判断中正确的是（ ）

A．电压表Vl示数变化图线为a，且电阻R0为1欧

B．电压表V1示数变化图线为a，且电阻R0为2欧

C．电压表V1示数变化图线为b，且电阻R0为1欧 D．电压表V1示数变化图线为b，且电阻R0为2欧

4. 温度传感器广泛应用于室内空调、电冰箱等家用电器中，它是利用热敏电阻的阻值随温度变化的特性来工作的．如图（甲）所示，电源电压U=9.0V且始终不变．G为灵敏电流表，内阻Rg保持不变，R为热敏电阻，其阻值与温度的变化关系如图（乙）所示．闭合开关S，当R的温度等于20℃时，电流表示数I1=2mA；当电流表的示数I2=3.6mA时，热敏电阻的温度是：（ ）

A．60℃ B．80℃ C．100℃ D．120℃

5.如图所示，在某一温度下，两个电路元件甲和乙中的电流与电压关系如图所示．若将元件甲和乙并联后接在电压为2V的电源两端，电路中的总电流为______A，并联的总电阻是______Ω．

6.如图 甲所示，电源电压为U保持不变，R0为定值电阻．闭合开关，电流表A的示数为I，电压表V1的示数为U1，电压表V2的示数为U2．移动滑动变阻器得到在不同电流下的U1-I图线和U2-I图线，如图乙所示．

人教版九年级物理全册第十七章《欧姆定律》测试卷

一、单选题(共15小题)

1.一个定值电阻两端电压由2 V增大到4 V时，通过该电阻的电流增加了0.1 A，若将该电阻接到10 V电源上，则通过它的电流是( )

A． 0.3 A

B． 0.4 A C． 0.6 A

D． 0.5 A

2.若R0是已知阻值的定值电阻，滑动变阻器铭牌磨损，导致阻值未知，则利用下列电路图不能够准确测出未知电阻Rx阻值的是( )

A．

B． C．

D．

3.从欧姆定律可以导出公式R＝，下列说法正确的是( )

A． 当电压增大2倍时，电阻R增大2倍

B． 当电流强度增大2倍时，电阻R减小为二分之一

C． 当电压为零时，电阻R值不为零

D． 当电压为零时，电阻R也为零

4.如图是自动测量油箱的油量装置图．其中R′是定值电阻，R是弧形变阻器，它的金属滑片与是金属杠杆的一端，下列判断正确的是( )

A． 油量表是电压表改装而成的

B．R和R′是并联的 C． 油位越高，通过R的电流越大

D． 油位越低，R两端的电压越小

5.关于电流、电压和电阻，下列说法正确的是( )

A． 只要将导体连入电路，电路中就有电流

B． 导体中通过的电流越大，它的电阻越小

C． 有电流通过的小灯泡，其两端不一定有电压

D． 导体两端电压越大，通过该导体的电流就越大

6.为实验室制作一个电铃电路，现有器材：一个12 V的电源，一个“6 V 1 A”的电铃、若干导线，要使

电路中的电铃正常工作，至少还需要( )

A． 串联一个6 Ω的电阻

B． 串联一个12 Ω的电阻 C． 并联一个6 Ω的电阻

D． 并联一个12 Ω的电阻

7.电阻R1、R2串联在电路中，已知R1∶R2＝4∶1，则通过R1、R2的电流和它们两端的电压之比分别是( )

1 S2R3 R1

S1A R2

图7-22

图7-23 图7-21 人教版九年级物理《第十七章 欧姆定律》练习题(A卷)（含答案）

安定区李家堡初级中学 安新东

一．填空题（每空1分，共 17分）

1．电视信号在天线上感应的电压约为0.1 mV，合 V．经验证明， 只有

的电压对人体来说是安全的．家庭电路的电压为 V．家庭中常用的一种灯泡的电阻是1210Ω，若用KΩ作单位，可以写成

KΩ．

2．如图7-21，电源电压保持不变，电阻R1 = R2 = R3 = 10Ω。要使R2、R3并联，应闭合开关 ，此时电流表的示数为I1；要使R1、R2串联，开关S1、S2应 (填“断开”或“闭合”)，此时电流表的示数为I2；则I1︰I2

= 。

3．小辉同学用伏安法测导体的电阻，实验方案和操作过程均正确，两表的连接和示数如图7-22所示. 这个实验可以改进的地方是_______________，你这样改的理由是_________________________.

4. 某同学在用有两个量程的电压表（0～3V和0～15V）测由两节干电池串联组成电池组的电压时，记录的是10V。他出现错误的原因是____________________ ___，实际电压应是___________。

5．欧姆定律的表达式为 ，在电压U一定的条件下，导体的电阻R越小，通过导体的电流I越 。两个电阻R1和R2（R1＞R2）串联接入电路中，通过R1的电流 （填“大于”、“等于”或“小于”）通过R2的电流。．

6．某用电器的电阻是120Ω，要使电路中的总电流的1/5通过这个用电器，就跟这个用电器 联一个 Ω的电阻；若要使用电器两端的电压是总电压的1/5，则应跟这个用电器 联一个 Ω的电阻．

1 第十七章 欧姆定律

17.1电流与电压和电阻的关系

1. 电流、电压、电阻三兄弟相聚，少不了一番热闹，关于电流跟电压和电阻的关系，下列说法正确的是（ ）

A．电阻越大，电流越小；电压越大，电流越大

B．在电压不变的情况下，导体中的电流越大，导体的电阻越小

C．在电阻一定的情况下，导体中的电流越大，导体两端的电压越大

D．在电压一定的情况下，导体电阻越小，电流就越大

2. 利用如图甲所示实验电路探究“通过导体的电流跟电压的关系”时：

（1）需要 个定值电阻。

（2）滑动变阻器的作用是 ．

（3）利用实验数据作出的I- U关系图线，与图乙中的 最接近．

3. 如图所示是李华使用两节新干电池作电源连接的“电流跟电压、电阻关系”实验的电路图，闭合开关S，电流表、电压表可能出现的现象是（ ）

A．电流表和电压表读数均为零

B．电流表和电压表指针迅速发生最大偏转，电表损坏

C．电流表示数为零，电压表示数为3 V

D．电流表示数为0.4 A，电压表示数为3 V

4. 小华用如图所示的电路探究电流与电阻的关系．已知电源电压为6 V，滑动变阻器R2的最大电阻为20 Ω，电阻R1为10 Ω．实验过程中，将滑动变阻器的滑片移到某一位置时，读出电阻R1两端电压为4 V，并读出了电流表此时的示数．紧接着小华想更换与电压表并联的电阻再做两次实验，可供选择的电阻有15 Ω、30 Ω、45 Ω和60 Ω各一个，为了保证实验成功，小华应选择的电阻是

________Ω和________Ω．

5.【科技前沿】教你如何检验矿泉水

现在市场上一些不法商贩常用纯净水冒充价格较高的矿泉水对外出售，矿泉水中含有人体所需的多种矿物质，导电能力较强；纯净水是用自来水经过多层过滤后得到的饮用水，矿物质较少，导电能力较差．小明根据这两种水导电能力不同这一特点，设计了如图所示的装置，验证他家购买的水是不是矿泉水．（P、Q是相同的两根细长玻璃管．P内装满已知矿泉水，Q内装满待测的“矿泉水”）．
