室外给排水设计标准

筑龙网给排水资料免费下载了！

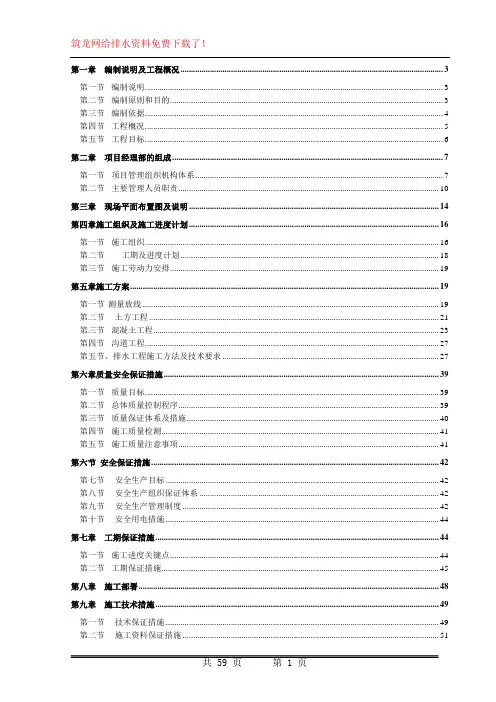

共 59 页 第 1 页 第一章 编制说明及工程概况 ............................................................................................................................. 3

第一节 编制说明 .............................................................................................................................................. 3

第二节 编制原则和目的 .................................................................................................................................. 3

第三节 编制依据 .............................................................................................................................................. 4

第四节 工程概况 .............................................................................................................................................. 5

第五节 工程目标 .............................................................................................................................................. 6

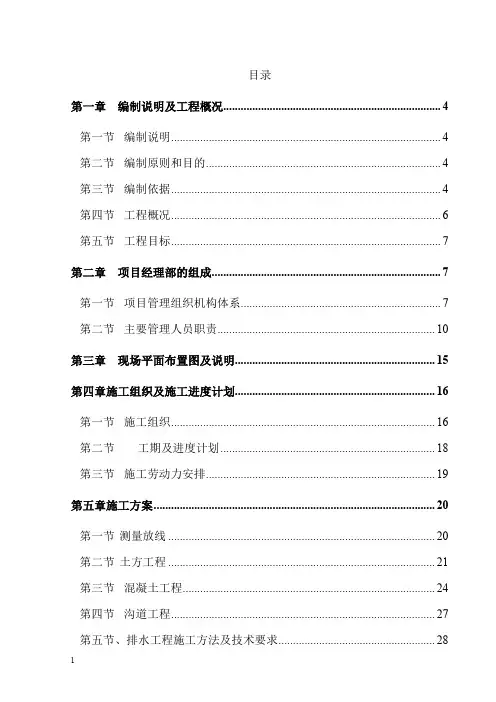

1 目录

第一章 编制说明及工程概况 ........................................................................... 4

第一节 编制说明 ............................................................................................. 4

第二节 编制原则和目的 ................................................................................. 4

第三节 编制依据 ............................................................................................. 4

第四节 工程概况 ............................................................................................. 6

第五节 工程目标 ............................................................................................. 7

第二章 项目经理部的组成 ............................................................................... 7

第一节 项目管理组织机构体系 ..................................................................... 7

第二节 主要管理人员职责 ........................................................................... 10

(此文档为Word格式，下载后可以任意编辑修改！）

（合同编号：）

施工组织设计

工程名称：

编制单位：

编 制 人：

审 核 人：

批 准 人：

编制日期： 年 月 日

施工组织设计（方案）报审表

方案名称：

项目部报审意见：

项目经理： 年 月 日

工程部审核情况：

审核人：

年 月 日

工程部领导审批意见：

审批人： 年 月 日

JL—A002

施工组织设计（方案）报（复）审表

工程名称： 编号：

致 （监理单位）：

现报上 施工组织设计（方案）（全套、部分），已经我单位上级技术负责人审查批准，请予审查和批准。

附：施工组织设计（方案）

承包单位项目部（公章）： 项目负责人：

项目技术负责人： 年 月 日

专业监理工程师审查意见：

1、同意 2、不同意 3、按以下主要内容修改补充

专业监理工程师：

年 月 日

总监理工程师审查意见：

1、同意 2、不同意 3、按以下主要内容修改补充后

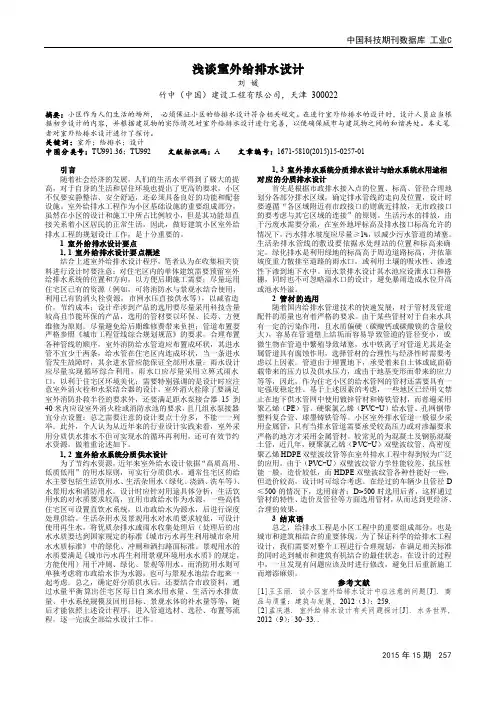

中国科技期刊数据库 工业C

2015年15期 257 浅谈室外给排水设计 刘 媛 竹中（中国）建设工程有限公司，天津 300022 摘要：小区作为人们生活的场所， 必须保证小区的给排水设计符合相关规定。在进行室外给排水的设计时，设计人员应当根据初步设计的内容，并根据建筑物的实际情况对室外给排水设计进行完善，以便确保城市与建筑物之间的和谐共处。本文笔者对室外给排水设计进行了探讨。 关键词：室外；给排水；设计 中图分类号：TU991.36；TU992 文献标识码：A 文章编号：1671-5810(2015)15-0257-01 引言 随着社会经济的发展，人们的生活水平得到了极大的提高，对于自身的生活和居住环境也提出了更高的要求，小区不仅要安静整洁、安全舒适，还必须具备良好的功能和配套设施。室外给排水工程作为小区基础设施的重要组成部分，虽然在小区的设计和施工中所占比例较小，但是其功能却直接关系着小区居民的正常生活，因此，做好建筑小区室外给排水工程的规划设计工作，是十分重要的。 1 室外给排水设计要点 1.1 室外给排水设计要点概述 结合上述室外给排水设计程序，笔者认为在收集相关资料进行设计时要注意：对住宅区内的单体建筑需要预留室外给排水系统的位置和方向，以方便后期施工需要；尽量运用住宅区已有的资源（例如，可将消防水与景观水结合使用，利用已有的消火栓资源，市网水压直接供水等），以减省造价，节约成本；设计牵涉到产品的选用要尽量采用科技含量较高且节能环保的产品，选用的管材要以环保、长寿、方便维修为原则，尽量避免给后期维修费带来负担；管道布置要严格参照《城市工程管线综合规划规范》的要求，合理布置各种管线的顺序，室外消防给水管道应布置成环状，其进水管不宜少于两条，给水管在住宅区内连成环状，当一条进水管发生故障时，其余进水管应能保证全部用水量；雨水设计应尽量实现循环综合利用，雨水口应尽量采用立箅式雨水口，以利于住宅区环境美化；需要特别强调的是设计时应注意室外消火栓和水泵结合器的设计，室外消火栓除了要满足室外消防扑救半径的要求外，还要满足距水泵接合器15到40米内应设室外消火栓或消防水池的要求，且几组水泵接器宜分点设置；总之需要注意的设计要点十分多，不能一一列举。此外，个人认为从近年来的行业设计实践来看，室外采用分质供水排水不但可实现水的循环再利用，还可有效节约水资源，做着重论述如下。 1.2 室外给水系统分质供水设计 为了节约水资源，近年来室外给水设计依据“高质高用、低质低用”的用水原则，可实行分质供水。通常住宅区的给水主要包括生活饮用水、生活杂用水（绿化、浇洒、洗车等）、水景用水和消防用水。设计时应针对用途具体分析，生活饮用水的对水质要求较高，宜用市政给水作为水源，一些高档住宅区可设置直饮水系统，以市政给水为源水，后进行深度处理供给。生活杂用水及景观用水对水质要求较低，可设计使用再生水，将优质杂排水或雨水收集处理后（处理后的出水水质要达到国家规定的标准《城市污水再生利用城市杂用水水质标准》中的绿化、冲厕和洒扫路面标准。景观用水的水质要满足《城市污水再生利用景观环境用水水质》的规定，方能使用）用于冲厕、绿化、景观等用水。而消防用水则可单独考虑将市政给水作为水源，也可与景观水池结合起来一起考虑。总之，确定好分质供水后，还要结合市政资料，通过水量平衡算出住宅区每日自来水用水量、生活污水排放量、中水系统规模及回用目标、景观水体的补水量等等，随后才能依照上述设计程序，进入管道选材、选径、布置等流程，逐一完成全部给水设计工作。 1.3 室外排水系统分质排水设计与给水系统水用途相对应的分质排水设计 首先是根据市政排水接入点的位置、标高、管径合理地划分各部分排水区域，确定排水管线的走向及位置，设计时要遵循“各区域附近有市政接口的则就近排放，无市政接口的要考虑与其它区域的连接”的原则。生活污水的排放，由于污废水需要分流，在室外地坪标高及排水接口标高允许的情况下，污水排水坡度应尽量≥1%，以减少污水管道的堵塞。生活杂排水管线的敷设要依据水处理站的位置和标高来确定。绿化排水是利用绿地的标高高于周边道路标高，并依靠坡度重力散排至道路的雨水口，或利用土壤的吸水性、渗透性下渗到地下水中。而水景排水设计其水池应设泄水口和格栅，同时也不可忽略溢水口的设计，避免暴雨造成水位升高或池水外溢。 2 管材的选用 随着国内给排水管道技术的快速发展，对于管材及管道配件的质量也有着严格的要求。由于某些管材对于自来水具有一定的污染作用，且水质偏硬（碳酸钙或碳酸镁的含量较大），容易在管道壁上结垢而容易导致管道的管径变小，或微生物在管道中繁殖导致堵塞，水中铁离子对管道尤其是金属管道具有腐蚀作用，选择管材的合理性与经济性时需要考虑以上因素。管道由于埋置地下，承受着来自土体或底面荷载带来的压力以及供水压力，或由于地基变形而带来的应力等等，因此，作为住宅小区的给水管网的管材还需要具有一定强度稳定性。基于上述因素的考虑，一些地区已经明文禁止在地下供水管网中使用镀锌管材和铸铁管材，而普遍采用聚乙烯（PE）管、硬聚氯乙烯（PVC-U）给水管、孔网钢带塑料复合管、球墨铸铁管等。小区室外排水管道一般很少采用金属管，只有当排水管道需要承受较高压力或对渗漏要求严格的地方才采用金属管材。较常见的为混凝土及钢筋混凝土管，近几年，硬聚氯乙烯（PVC-U）双壁波纹管、高密度聚乙烯HDPE双壁波纹管等在室外排水工程中得到较为广泛的应用。由于（PVC-U）双壁波纹管力学性能较差、抗压性能一般，造价较低，而HDPE双壁波纹管各种性能好一些，但造价较高，设计时可综合考虑。在经过的车辆少且管径D≤500的情况下，选用前者；D>500时选用后者，这样通过管材的特性、造价及管径等方面选用管材，从而达到更经济、合理的效果。 3 结束语 总之，给排水工程是小区工程中的重要组成部分，也是城市和建筑相结合的重要体现。为了保证科学的给排水工程设计，我们需要对整个工程进行合理规划，在满足相关标准的同时达到城市和建筑有机结合的最佳状态，在设计的过程中，一旦发现有问题应该及时进行修改，避免日后重新施工而增添麻烦。 参考文献 [1]王玉丽. 谈小区室外给排水设计中应注意的问题[J]. 商品与质量：建筑与发展, 2012（3）：259. [2]孟庆港. 室外给排水设计有关问题探讨[J]. 水务世界, 2012（9）：30-33..
