北京地铁15号线7标段车站及附属构筑物
地下水位监测方案
编 制：
审 核：
审 批：
北京勤业测绘科技有限公司
2009年9月7日
联系电话：88123128/88435669 传真号码：88435669
公司地址：北京市海淀区西四环北路15号依斯特大厦517 电子邮箱：
1、编写说明
此监测项目系车站主体结构施工由止水帷幕方案改为井点降水方案后，应委托方要求增加项目；并编写此专项方案。
2、编制依据
委托方合同
《建筑与市政降水工程技术规范》（JGJ/T111）
3、观测井的布设
3.1观测井施工
3.1.1、井位选择
观测井原则上布设在基坑的四角及基坑的长短边中部的土层中，鉴于施工现场实际情况，如围挡内有井位，井位应距围护桩墙1.5～2.0m左右；如围挡内无井位，可在围挡外对应位置的绿地中设置，距围护桩墙5.0～10.0m左右。
3.1.2、观测井深度
观测井深度为基坑设计深度加2.0m（从自然地面起计）；应接近降水井的降水曲线最低处。
3.1.3观测井结构与施工
观测井结构见图1和图2，施工流程：成孔----下管---洗井—井室保护。
⑴成孔
采用勘探钻机，地层自造浆护壁，孔径保持圆整垂直。
图1：观测井结构平面图 图2：观测井结构剖面示意图
⑵下管、回填
塑料花管开孔率15%,滤管外包一层40目尼龙网；外填3-5mm石屑或中粗砂作为滤料，管外回填至进水段上方300mm（见图1和图2）。
⑶洗井
借助空压机清洗孔内砂浆至出清水为至。再用泵进行恢复性抽洗，次数不少于6次。
⑷井室保护
管口埋设DN150mm，长500钢管，并配置钢盖予以保护。
3.2观测井质量

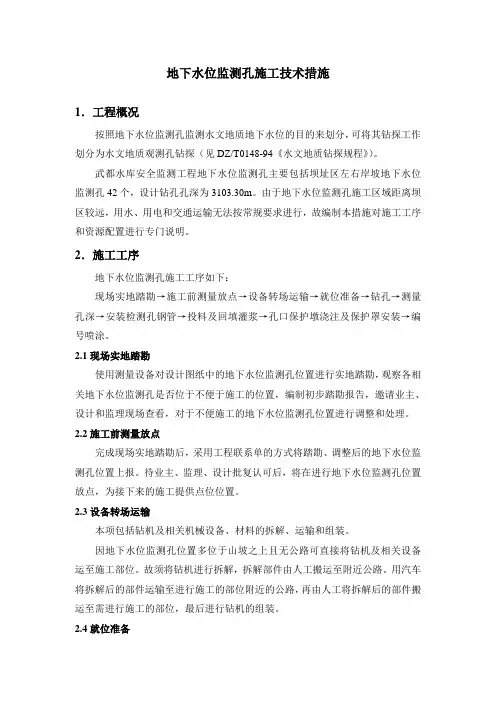

地下水位监测孔施工技术措施
1．工程概况
按照地下水位监测孔监测水文地质地下水位的目的来划分，可将其钻探工作划分为水文地质观测孔钻探（见DZ/T0148-94《水文地质钻探规程》）。
武都水库安全监测工程地下水位监测孔主要包括坝址区左右岸坡地下水位监测孔42个，设计钻孔孔深为3103.30m。由于地下水位监测孔施工区域距离坝区较远，用水、用电和交通运输无法按常规要求进行，故编制本措施对施工工序和资源配置进行专门说明。
2．施工工序
地下水位监测孔施工工序如下：
现场实地踏勘→施工前测量放点→设备转场运输→就位准备→钻孔→测量孔深→安装检测孔钢管→投料及回填灌浆→孔口保护墩浇注及保护罩安装→编号喷涂。
2.1现场实地踏勘
使用测量设备对设计图纸中的地下水位监测孔位置进行实地踏勘，观察各相关地下水位监测孔是否位于不便于施工的位置，编制初步踏勘报告，邀请业主、设计和监理现场查看，对于不便施工的地下水位监测孔位置进行调整和处理。
2.2施工前测量放点
完成现场实地踏勘后，采用工程联系单的方式将踏勘、调整后的地下水位监测孔位置上报。待业主、监理、设计批复认可后，将在进行地下水位监测孔位置放点，为接下来的施工提供点位位置。
2.3设备转场运输
本项包括钻机及相关机械设备、材料的拆解、运输和组装。
因地下水位监测孔位置多位于山坡之上且无公路可直接将钻机及相关设备运至施工部位。故须将钻机进行拆解，拆解部件由人工搬运至附近公路。用汽车将拆解后的部件运输至进行施工的部位附近的公路，再由人工将拆解后的部件搬运至需进行施工的部位，最后进行钻机的组装。
2.4就位准备
因施工部位距离坝区较远，施工所需的电、水及其他材料须首先解决。
（1）因施工部位在野外山坡上，无法直接安置钻机设备，须对施工场地进行整平。
（2）须采用柴油发电机组或汽油发电机组进行发电来解决现场施工用电的问题。
（3）施工部位附近大都距离水源较远，须增设泵站将远处水源引至施工部位，个别施工部位可能须设置多级泵站。
地下水位监测日报表
监测工程名称：
合同段： 天气：
本次监测时间： 年 月 日 时 上次监测时间： 年 月 日 时
仪器型号： 仪器出厂编号： 检定日期：
监测
点号 初始值
(m) 上次测值
(m) 本次测值
(m) 本次变化值
(m) 变化速率
(m/d) 控制值
(m) 预警
等级 备注
第 页 共 页 测量表74 仪器型号： 仪器出厂编号： 检定日期：
监测
点号 初始值
(m) 上次测值
(m) 本次测值
(m) 本次变化值
(m) 变化速率
(m/d) 控制值
(m) 预警
等级 备注
第 页 共 页
仪器型号： 仪器出厂编号： 检定日期：
监测
点号 初始值
(m) 上次测值
(m) 本次测值
(m) 本次变化值
(m) 变化速率
(m/d) 控制值
(m) 预警
等级 备注
施工工况：
监测结论及建议：
现场监测人： 计算人： 校核人： 监测项目负责人：
监测单位：
第 页 共 页
电话（免长途费）：400-611-8633 地下水位动态监测与分析系统 1、概述 地下水资源较地表水资源复杂，因此地下水本身质和量的变化以及引起地下水变化的环境条件和地下水的运移规律不能直接观察，同时，地下水的污染以及地下水超采引起的地面沉降是缓变型的，一旦积累到一定程度，就成为不可逆的破坏。因此准确开发保护地下水就必须依靠长期的地下水监测，及时掌握动态变化情况。 2、系统解决方案 2.1系统概述 该系统依托中国移动公司GPRS网络，工作人员可以在监测中心远程查看地下水的水位数据。监测中心的监测管理软件能够实现数据的远程采集、远程监测，监测的所有数据进入数据库，可以生成各种报表和曲线。 2.2系统组成 地下水位动态监测系统由四部分组成：监测中心、通信网络、水位监测终端、水位计。 2.3系统拓扑图 2.4监测中心 电话（免长途费）：400-611-8633 2.4.1中心软件系统概述 该软件是地下水监测系统专用软件，采用B/S结构，由系统管理员负责管理，领导者或其它工作人员经授权后可在自己的计算机上通过局域网访问服务器，可进行权利范围内的操作。如果需要，该软件可以在INTERNET公网上发布，被授权者在任何地方的计算机上都可以通过INTERNET公网访问和操作该系统。 该软件采用模块化结构，主要包括两大模块：一个是人机界面、另一个是通讯前置机。每个模块又由若干小模块组成。通讯前置机软件主要负责监控中心与现场设备的通信，它具有强大的兼容性，可支持任何厂家生产的GPRS、CDMA、MODEM、RS485等通信产品，支持多种通信方式共存一个系统。人机界面包括基础数据管理、远程操作、人工录入、数据查询、数据报表、数据分析、地图管理等多项内容，可根据不同客户的不同需求设计组合成个性化的监控与管理系统软件。 2.4.2监测中心配置 硬件： 中心具备宽带网络（类型：光纤、网线、ADSL等），并绑定固定IP。 一台专用计算机，放在机房，作为固定IP服务器，将服务器操作系统、数据库软件和系统监测软件安装在该台计算机上，用于存贮数据，需保证其24小时在线。 软件： 操作系统软件：推荐Windows 2003 Server with sp2 数据库软件：推荐Microsoft SQL Server 2000 SP4，作为系统后台数据库的软件平台。 地下水监测系统软件：完成远程数据的接收、显示、存储和统计分析等功能。 2.4.3、地下水监测管理系统软件功能介绍 ◆软件主界面 开机界面显示地图，地图上每个地下水监测点的位置以圆点显示，红色代表故障，绿色代表正常，鼠标放置圆点位置时，显示该测点的水位数据。 电话（免长途费）：
