(19)中华人民共和国国家知识产权局
(12)实用新型专利
(10)授权公告号 (45)授权公告日
(21)申请号 201920521465.X
(22)申请日 2019.04.17
(73)专利权人 马锟地址 810000 青海省西宁市城东区富强巷19号
(72)发明人 马锟 石长宏 林强 马明呈 薛长福 何海燕 胡岳 薛顺芝 徐守成 李长辉 吉智忠 湛文礼 赵汉章 李晨云 王永成
(74)专利代理机构 西安亿诺专利代理有限公司 61220代理人 何春江
(51)Int.Cl.A01G 2/10(2018.01)
(54)实用新型名称一种简易林业育苗扦插装置(57)摘要本实用新型一种简易林业育苗扦插装置涉及林业育苗领域，具体涉及一种简易林业育苗扦插装置，包括底座，所述底座上连接有行走轮，所述底座上设置有一通过区域，该区域为扦插区域，所述扦插区域内设置有扦插板，所述扦插板的一面上可拆卸的均布有若干个相互平行设置的扦插杆，另一面上通过连接杆连接有一复位装置；本实用新型结构简单，使用方便，利用可拆卸的均布在前插板上的扦插杆实现育苗密度的调整，在扦插过程中，通过操作机构使得扦插板上下运动，进而实现插出扦插孔的，复位装置驱动扦插杆复位，以便进行下次插出扦插孔，辅助复位机构辅助扦插杆的复位；扦插杆前端的尖刺部为棱锥形，更容易插入土壤中，
操作更省力。
权利要求书1页 说明书3页 附图1页CN 209897696 U2020.01.07
CN 209897696
U1.一种简易林业育苗扦插装置，包括底座（1），所述底座（1）上连接有行走轮（2），其特
征在于，所述底座（1）上设置有一通过区域，该区域为扦插区域，所述扦插区域内设置有扦
插板（4），所述扦插板（4）的一面上可拆卸的均布有若干个相互平行设置的扦插杆（3），另一
面上通过连接杆（11）连接有一复位装置，所述复位装置与固定设置在底座（1）上的支架相
连，所述扦插板（4）上还设置有一操作机构；复位装置上还设置有辅助复位机构；
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920257651.7(22)申请日 2019.03.01(73)专利权人 王智敏地址 072150 河北省保定市满城县北平东路14号楼3单元502室(72)发明人 王智敏 (74)专利代理机构 北京科家知识产权代理事务所(普通合伙) 11427代理人 陈娟(51)Int.Cl.A01C 5/04(2006.01)
(54)实用新型名称一种林业造林用的移栽装置(57)摘要本实用新型公开了一种林业造林用的移栽装置，包括面板，所述面板的顶部固定连接有支撑杆，所述支撑杆的顶端固定安装有一号转轴，所述支撑杆的顶端通过一号转轴转动连接有扶手，所述支撑腿的外表面活动套接有移动块，所述支撑腿的外表面活动套接有阻尼弹簧，所述连接块的底端通过螺栓固定安装有螺旋杆，所述螺旋杆的外表面固定安装有螺旋叶片。该林业造林用的移栽装置，设有刻度线，便于把握挖坑的深度，设有阻尼弹簧，利用阻尼弹簧自身的回复性，能够对移动块起到良好的减振效果，避免了挖坑作业时产生的振动容易导致设备损坏的问题，设有连接块，螺栓的取下和安装方便，便于螺旋杆的更换，
带来更好的使用前景。
权利要求书1页 说明书3页 附图2页CN 209609152 U2019.11.12
CN 209609152
U1.一种林业造林用的移栽装置，包括面板(1)，其特征在于：所述面板(1)的顶部固定连接有支撑杆(2)，所述支撑杆(2)的顶端固定安装有一号转轴(3)，所述支撑杆(2)的顶端通过一号转轴(3)铰接有扶手(4)，所述扶手(4)的一端固定安装有二号转轴(6)，所述扶手(4)的一端通过二号转轴(6)铰接有旋转块(7)，所述旋转块(7)的一端固定安装有三号转轴(8)，所述旋转块(7)的一端通过三号转轴(8)铰接有支撑块(9)，所述支撑块(9)的底面固定连接有连接杆(10)，所述连接杆(10)的外表面设有刻度线(22)，所述连接杆(10)的底端固定安装有旋转电机(11)，所述面板(1)的底部固定连接有支撑腿(12)，所述支撑腿(12)的外表面活动套接有移动块(13)，所述支撑腿(12)的外表面活动套接有阻尼弹簧(14)，所述支撑腿(12)的外表面固定套接有挡板(15)，所述阻尼弹簧(14)位于移动块(13)和挡板(15)之间，所述支撑腿(12)的底端固定安装有车轮(16)，所述旋转电机(11)的四角均固定安装有调节杆(17)，所述调节杆(17)的数量为四个，所述调节杆(17)的一端和移动块(13)的外侧固定连接，所述旋转电机(11)的输出端轴连接有联轴器(18)，所述联轴器(18)的底端轴连接有连接块(19)，所述连接块(19)的底端通过螺栓固定安装有螺旋杆(20)，所述螺旋杆(20)的外表面固定安装有螺旋叶片(21)。2.根据权利要求1所述的一种林业造林用的移栽装置，其特征在于：所述扶手(4)的另一端固定安装有防滑套(5)。3.根据权利要求1所述的一种林业造林用的移栽装置，其特征在于：所述连接杆(10)穿设于面板(1)的内部。4.根据权利要求1所述的一种林业造林用的移栽装置，其特征在于：所述支撑杆(2)的数量为两个，两个所述支撑杆(2)对称分布在面板(1)的顶部。5.根据权利要求1所述的一种林业造林用的移栽装置，其特征在于：所述支撑腿(12)的数量为四个，
(19)中华人民共和国国家知识产权局
(12)实用新型专利
(10)授权公告号 (45)授权公告日
(21)申请号 201920258472.5
(22)申请日 2019.02.28
(73)专利权人 李松地址 251100 山东省德州市齐河县胡官屯镇胡官屯村372号
(72)发明人 李松 李明钰 王鹏
(74)专利代理机构 北京华仲龙腾专利代理事务所(普通合伙) 11548代理人 李静
(51)Int.Cl.A01G 25/09(2006.01)A01M 7/00(2006.01)B01F 7/18(2006.01)
(54)实用新型名称一种园林绿化养护装置(57)摘要本实用新型涉及园林养护设备技术领域，具体是一种园林绿化养护装置，包括水箱箱体、进水口、盖板、搅拌叶片、搅拌轴、传动箱、万向轮、水泵和喷水管；搅拌轴向下延伸至传动箱内，搅拌轴的底端转动安装在传动箱的底部内壁；搅拌轴右端面开设有安装槽，安装槽内安装有防撞轮；传动箱前后方向上转动安装有踏板轴，踏板轴前端焊接固定有踏板，踏板轴焊接固定有踏板轴传动皮带轮，踏板轴传动皮带轮与从动皮带轮传动连接，从动皮带轮焊接固定在从动轴上，从动轴前后两端分别转动安装在传动箱的前后内壁，从动轴与搅拌轴传动连接。本实用新型结构简单、造价低廉，兼具喷洒、搅拌、防撞的功能，节能环保，
实用性强。
权利要求书1页 说明书3页 附图2页CN 209594466 U2019.11.08
CN 209594466
U1.一种园林绿化养护装置，包括水箱箱体（1）、进水口（2）、盖板（3）、搅拌叶片（4）、搅拌
轴（5）、传动箱（6）、万向轮（7）、水泵（8）和喷水管（9），水箱箱体（1）上端面开设有进水口
（2），进水口（2）通过盖板（3）密封，水箱箱体（1）下端面焊接固定在传动箱（6）上，水箱箱体
（1）右侧设置有水泵（8），水箱箱体（1）与水泵（8）连通，水泵（8）右侧安装有喷水管（9），水箱
箱体（1）内部空腔设置有搅拌叶片（4），搅拌叶片（4）焊接固定在搅拌轴（5）上，其特征在于：
(19)中华人民共和国国家知识产权局
(12)实用新型专利
(10)授权公告号 (45)授权公告日
(21)申请号 201920442321.5
(22)申请日 2019.04.03
(73)专利权人 中国林业科学研究院热带林业实验中心地址 532699 广西壮族自治区崇左市凭祥市科园路201号热林中心大院办公楼
(72)发明人 刘世荣 刁海林 牛长海 劳庆祥 苏建苗 陈东成 明安刚
(74)专利代理机构 南宁深之意专利代理事务所(特殊普通合伙) 45123代理人 徐国华
(51)Int.Cl.A01D 46/00(2006.01)

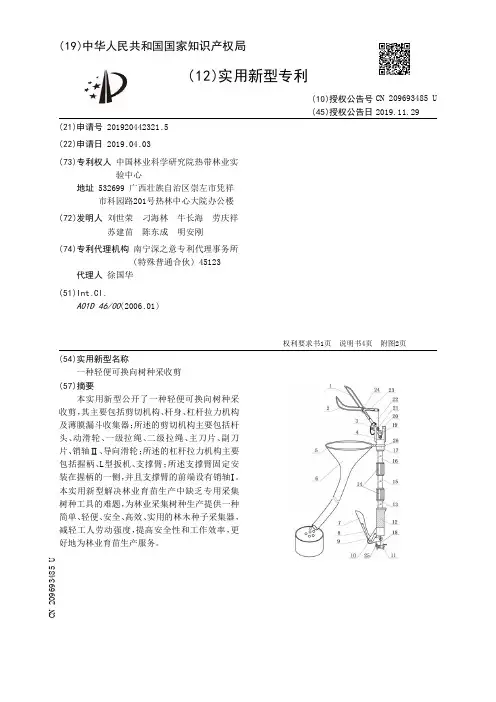

(54)实用新型名称一种轻便可换向树种采收剪(57)摘要本实用新型公开了一种轻便可换向树种采收剪，其主要包括剪切机构、杆身、杠杆拉力机构及薄膜漏斗收集器；所述的剪切机构主要包括杆头、动滑轮、一级拉绳、二级拉绳、主刀片、副刀片、销轴Ⅱ、导向滑轮；所述的杠杆拉力机构主要包括握柄、L型扳机、支撑臂；所述支撑臂固定安装在握柄的一侧，并且支撑臂的前端设有销轴Ⅰ。本实用新型解决林业育苗生产中缺乏专用采集树种工具的难题，为林业采集树种生产提供一种简单、轻便、安全、高效、实用的林木种子采集器，减轻工人劳动强度，提高安全性和工作效率，更
好地为林业育苗生产服务。
权利要求书1页 说明书4页 附图2页CN 209693485 U2019.11.29
CN 209693485
U1.一种轻便可换向树种采收剪，主要包括剪切机构、杆身、杠杆拉力机构及薄膜漏斗收
集器，其特征在于：
所述的剪切机构主要包括杆头（17）、动滑轮（19）、一级拉绳（18）、二级拉绳（22）、主刀
片（1）、副刀片（2）、销轴Ⅱ（24）、导向滑轮（21）；所述杆头（17）为空心的，杆头（17）的下端开
有内螺纹，杆头（17）的上端左右两侧分别设置有左支架（4）和右支架（20）；所述主刀片（1）
的尾端通过锁紧螺母（3）固定在左支架（4）的上端外侧，所述副刀片（2）通过销轴Ⅱ（24）与
