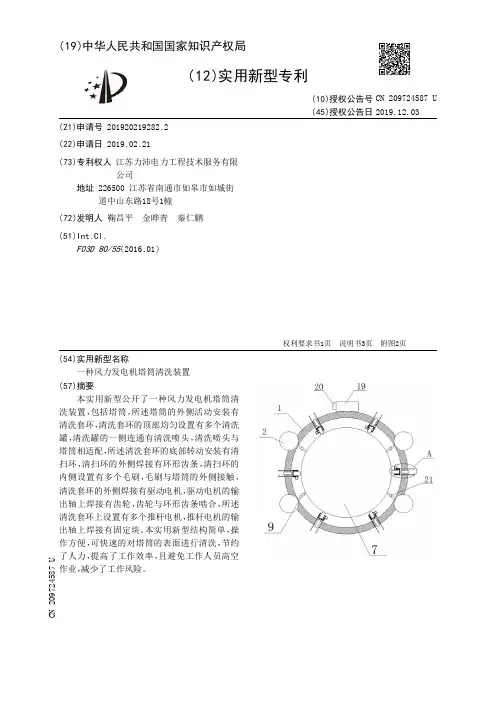

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920219282.2(22)申请日 2019.02.21(73)专利权人 江苏力沛电力工程技术服务有限公司地址 226500 江苏省南通市如皋市如城街道中山东路18号1幢(72)发明人 鞠昌平　金晔青　秦仁鹏　(51)Int.Cl.F03D 80/55(2016.01)

(54)实用新型名称一种风力发电机塔筒清洗装置(57)摘要本实用新型公开了一种风力发电机塔筒清洗装置，包括塔筒，所述塔筒的外侧活动安装有清洗套环，清洗套环的顶部均匀设置有多个清洗罐，清洗罐的一侧连通有清洗喷头，清洗喷头与塔筒相适配，所述清洗套环的底部转动安装有清扫环，清扫环的外侧焊接有环形齿条，清扫环的内侧设置有多个毛刷，毛刷与塔筒的外侧接触，清洗套环的外侧焊接有驱动电机，驱动电机的输出轴上焊接有齿轮，齿轮与环形齿条啮合，所述清洗套环上设置有多个推杆电机，推杆电机的输出轴上焊接有固定块。本实用新型结构简单，操作方便，可快速的对塔筒的表面进行清洗，节约了人力，提高了工作效率，且避免工作人员高空作业，

减少了工作风险。

权利要求书1页 说明书3页 附图2页CN 209724587 U2019.12.03

CN 209724587

U1.一种风力发电机塔筒清洗装置，包括塔筒(7)，其特征在于，所述塔筒(7)的外侧活动安装有清洗套环(1)，清洗套环(1)的顶部均匀设置有多个清洗罐(2)，清洗罐(2)的一侧连通有清洗喷头(9)，清洗喷头(9)与塔筒(7)相适配，所述清洗套环(1)的底部转动安装有清扫环(3)，清扫环(3)的外侧焊接有环形齿条(4)，清扫环(3)的内侧设置有多个毛刷(8)，毛刷(8)与塔筒(7)的外侧接触，清洗套环(1)的外侧焊接有驱动电机(5)，驱动电机(5)的输出轴上焊接有齿轮(6)，齿轮(6)与环形齿条(4)啮合，所述清洗套环(1)上设置有多个推杆电机(10)，推杆电机(10)的输出轴上焊接有固定块(11)，固定块(11)的一侧开设有环形槽(13)，环形槽(13)内转动安装有滚轮(14)，固定块(11)的一侧焊接有蜗杆电机(12)，蜗杆电机(12)与滚轮(14)相配合，且滚轮(14)的外侧固定套接有橡胶套(15)。2.根据权利要求1所述的一种风力发电机塔筒清洗装置，其特征在于，所述清洗套环(1)的底部开设有梯形槽(17)，梯形槽(17)为环形结构，且梯形槽(17)内滑动安装有多个梯形块(18)，梯形块(18)的底部与清扫环(3)的顶部固定连接。3.根据权利要求1所述的一种风力发电机塔筒清洗装置，其特征在于，所述固定块(11)的一侧固定连接有两个限位杆(16)，限位杆(16)与清洗套环(1)滑动连接。4.根据权利要求1所述的一种风力发电机塔筒清洗装置，其特征在于，所述清洗套环(1)的外侧安装有蓄电池(19)，蓄电池(19)的一侧设置有控制器(20)，清洗喷头(9)上设置有电磁阀(21)。5.根据权利要求1所述的一种风力发电机塔筒清洗装置，其特征在于，所述驱动电机(5)的型号为RS-775VC-8015，推杆电机(10)的型号为MQ-TA-01，蜗杆电机(12)的型号为JGY-370，控制器(20)的型号为S7200，电磁阀(21)的型号为UW-15N，驱动电机(5)、推杆电机(10)、

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920407450.0(22)申请日 2019.03.28(73)专利权人 江苏净松环境科技有限公司地址 210000 江苏省南京市江宁区开拓路8号(72)发明人 李同玉　熊长平　薛杭　(74)专利代理机构 南京常青藤知识产权代理有限公司 32286代理人 金迪(51)Int.Cl.F24F 7/007(2006.01)F24F 13/28(2006.01)

(54)实用新型名称一种新风系统的过滤装置(57)摘要本实用新型提供一种新风系统的过滤装置，包括一空气过滤室，空气过滤室内设有一过滤装置，过滤装置包括旋转轴、网架、第一过滤网、第二过滤网和旋转电机，旋转电机安装在空气过滤室顶部，旋转轴的一端穿过空气过滤室与旋转电机相连，另一端支撑在空气过滤室底部，旋转轴的两端均固定有两个连杆，四个连杆的端部在空气过滤室内成矩形分布；网架包括两个直杆和两对弧形杆，第一过滤网配置连接在第一对弧形杆和两个直杆形成的第一弧形框架内，第二过滤网配置连接在第二对弧形杆和两个直杆形成的第二弧形框架内，本实用新型使得当过滤网损坏，失去过滤效果时，亦可以通过自动转换备用的过滤网，使得不影响新风系统的正常运行，给人们

带来方便。

权利要求书1页 说明书3页 附图2页CN 209782909 U2019.12.13

CN 209782909

U1.一种新风系统的过滤装置，其特征在于，包括一空气过滤室，所述空气过滤室的一端设有进风口，另一端设有送风口，且所述空气过滤室内设有一过滤装置，所述过滤装置包括旋转轴、网架、第一过滤网、第二过滤网和旋转电机，所述旋转电机安装在所述空气过滤室的外壁顶部，所述旋转轴的一端穿过所述空气过滤室与所述旋转电机的电机轴相连，另一端支撑在所述空气过滤室的底部，且所述旋转轴的两端均固定有两个连杆，且四个所述连杆的端部在空气过滤室内成矩形分布；所述网架包括两个平行设置的直杆和两对弧形杆，与所述旋转轴一侧的两个连杆端部相连的直杆为第一直杆，与所述旋转轴另一侧的两个连杆端部相连的直杆为第二直杆，连接在所述第一直杆和所述第二直杆一侧的弧形杆为第一对弧形杆，连接在所述第一直杆和所述第二直杆另一侧的弧形杆为第二对弧形杆，所述第一对弧形杆包括两个分别抵接在所述空气过滤室内的顶侧和底侧的第一弧形杆，所述第二对弧形杆包括两个分别抵接在所述空气过滤室内的顶侧和底侧的第二弧形杆，弧形的所述第一过滤网配置连接在所述第一对弧形杆和两个直杆形成的第一弧形框架内，弧形的所述第二过滤网配置连接在所述第二对弧形杆和两个直杆形成的第二弧形框架内，且所述第一弧形框架中的第一直杆的一侧抵接在所述空气过滤室的侧壁上，所述第二弧形框架中的第二直杆的一侧亦抵接在所述空气过滤室的侧壁上，所述旋转电机可带动所述第二弧形框架和所述第二弧形框架旋转。2.根据权利要求1所述的一种新风系统的过滤装置，其特征在于，还包括一清灰装置，所述清灰装置包括鼓风机和吹气管，所述鼓风机固定在所述空气过滤室外壁底部，所述吹气管的一端与所述鼓风机的出风口连通，另一端伸入固定到所述空气过滤室内，所述吹气管上还设有若干吹气口，所述吹气口可朝向靠近进风口一端吹气。3.根据权利要求1所述的一种新风系统的过滤装置，其特征在于，所述旋转轴的两端与所述空气过滤室之间通过轴承连接。4.根据权利要求1所述的一种新风系统的过滤装置，其特征在于，所述旋转电机的外侧还设有一防护罩，所述防护罩罩口固定在所述空气过滤室上。5.根据权利要求1所述的一种新风系统的过滤装置，其特征在于，所述第一弧形框架和所述第二弧形框架的外侧粘附有与所述空气过滤室密封贴合的密封垫。6.根据权利要求2所述的一种新风系统的过滤装置，其特征在于，所述吹气管至少为两个，且所述吹气管平行设置在所述空气过滤室，

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920268730.8(22)申请日 2019.03.01(73)专利权人 广州大学地址 510000 广东省广州市番禺广州大学城外环西路230号(72)发明人 裴清清　何梓豪　(74)专利代理机构 广州三环专利商标代理有限公司 44202代理人 颜希文　黄华莲(51)Int.Cl.F24F 7/08(2006.01)F24F 3/14(2006.01)F24F 11/74(2018.01)

(54)实用新型名称一种通风换气装置及系统(57)摘要本实用新型公开了一种通风换气装置及系统，其包括壳体和控制装置，所述壳体设有通风通道和至少一个加热通道，所述通风通道包括进风段和通风段，所述进风段内设有风机，所述进风段的进气端设有进风口，所述进风段的出气端与所述通风段的进气端相连通，所述风机的进气口与所述进风口连接，所述风机的出气口与所述出气端连接，所述通风段的出气端设有排风口，所述排风口安装有第一风量调节装置，所述第一风量调节装置的输入端与所述通风段相连通，所述第一风量调节装置的输出端与外界连通。本实用新型提供的通风换气装置及系统，其结构简单，便于使用，除了具有常规的通风排气功能外，

还具备降低室内湿度的作用。

权利要求书1页 说明书5页 附图1页CN 209944675 U2020.01.14

CN 209944675

U1.一种通风换气装置，其特征在于，包括壳体和控制装置，所述壳体设有通风通道和至少一个加热通道，所述通风通道包括进风段和通风段，所述进风段内设有风机，所述进风段的进气端设有进风口，所述进风段的出气端与所述通风段的进气端相连通，所述风机的进气口与所述进风口连接，所述风机的出气口与所述出气端连接，所述通风段的出气端设有排风口，所述排风口安装有第一风量调节装置，所述第一风量调节装置的输入端与所述通风段相连通，所述第一风量调节装置的输出端与外界连通，所述加热通道的进气端通过第二风量调节装置与所述通风段相连通，所述第二风量调节装置的输入端与所述通风段相连通，所述第二风量调节装置的输出端与所述加热通道相连通，所述加热通道的出气端设有第一回风口，所述加热通道内设有加热装置，所述控制装置分别与所述第一风量调节装置、所述第二风量调节装置、所述风机和所述加热装置电连接。2.根据权利要求1所述的通风换气装置，其特征在于，所述壳体内还设有至少一个回风通道，所述回风通道的进气端通过第三风量调节装置与所述通风段相连通，所述第三风量调节装置的输入端与所述通风段相连通，所述第三风量调节装置的输出端与所述回风通道相连通，所述回风通道的出气端设有第二回风口，所述第三风量调节装置与所述控制装置电连接。3.根据权利要求2所述的通风换气装置，其特征在于，所述进风口、各所述第一回风口和各所述第二回风口均位于所述壳体的底部，所述通风段位于所述进风段、各所述回风通道和各所述加热通道的上方。4.根据权利要求3所述的通风换气装置，其特征在于，各所述第一回风口和各所述第二回风口均位于所述进风口的同一侧，所述排风口设置在所述壳体远离所述进风口的一侧面上。5.根据权利要求2所述的通风换气装置，其特征在于，所述进风口、所述第一回风口和所述第二回风口均为百叶风口。6.根据权利要求1所述的通风换气装置，其特征在于，所述排风口的纵截面形状为圆形。7.一种通风换气系统，其特征在于，包括权利要求1-6任一项所述的通风换气装置。8.根据权利要求7所述的通风换气系统，其特征在于，还包括排风管道，所述排风管道的进气端与所述通风换气装置的所述排风口相连通，所述排风管道的出气端与外界相连

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920509685.0(22)申请日 2019.04.16(73)专利权人 青岛青城建工集团有限公司地址 266000 山东省青岛市崂山区泉岭路8号龙海明珠2号楼网点二层(72)发明人 周友建　刘晓静　(74)专利代理机构 北京金宏来专利代理事务所(特殊普通合伙) 11641代理人 左海明(51)Int.Cl.F24F 7/04(2006.01)F24F 13/24(2006.01)

(54)实用新型名称一种自然通风器(57)摘要本实用新型涉及一种自然通风器，包括通风器主体、过桥和除尘转轴，所述过桥布置在所述通风器主体内，其一端与所述通风器主体上部连接，并能够沿连接点发生相对转动，实现开启或关闭通风，所述除尘转轴布置在所述通风器主体内，起除尘防霾的作用。根据本实用新型提供的一种自然通风器，灵活性高，节省室内空间且能够向室内提供清洁空气，“下部进风”式设计能够有效阻隔雨水和大颗粒物的进入，对室外风力环

境要求低。

权利要求书1页 说明书3页 附图1页CN 209706282 U2019.11.29

CN 209706282

U1.一种自然通风器，所述自然通风器包括：通风器主体，其特征在于：所述通风器主体包括室内侧盖板、室外侧盖板和通风腔体，所述通风腔体位于所述室内侧盖板和所述室外侧盖板之间，所述室内侧盖板上设置有内气口，所述室外侧盖板上设置有外气口，室外气体经所述外气口进入所述通风腔体内，再经所述内气口进入室内，气体在所述自然通风器内形成气流通路；还包括过桥和除尘转轴，所述过桥布置在所述通风腔体内，其一端与所述通风器主体上部连接，并能够沿其与所述通风器主体上部的连接点发生相对转动，当所述过桥的另一端转至与所述室内侧盖板接触时，能够阻断所述通风腔体内气体向所述内气口的流动，隔断所述气流通路，所述过桥向外转动，所述气流通路逐渐打开；所述除尘转轴布置在所述通风腔体内，起除尘防霾的作用。2.根据权利要求1所述的一种自然通风器，其特征在于，所述过桥与所述通风器主体铰接连接，所述通风器主体上部设有铰接限位孔，用于与所述过桥的连接，并能够限制所述过桥的转动范围。3.根据权利要求2所述的一种自然通风器，其特征在于，所述室内侧盖板上、与所述过桥接触处设有消音棉条。4.根据权利要求1所述的一种自然通风器，其特征在于，所述除尘转轴上设置有多层吸附层，用于除尘防霾。5.根据权利要求4所述的一种自然通风器，其特征在于，所述除尘转轴与所述通风器主体上部连接。6.根据权利要求1所述的一种自然通风器，其特征在于，所述室内侧盖板沿竖直方向设置，所述室外侧盖板包括外盖上部和外盖下部，所述外盖上部沿竖直方向设置，所述外盖下部向内凹陷呈角状，所述外气口设置在角上边上，所述外气口斜向上进风。7.根据权利要求1或6所述的一种自然通风器，其特征在于，所述外气口处设有防护网。8.根据权利要求1所述的一种自然通风器，其特征在于，
