电缆接线施工方案

蒙古艾芬豪矿奥云陶勒盖项目

电气专业

电缆敷设和接线施工方案

编制单位：中冶天工OT项目部

审 核：

编 制：

电缆敷设和接线施工方案

A2MW-K922-SWP007

目 录

1、概况

2、施工准备

3、施工进度计划和人力安排

4、施工工艺流程

5、施工方法与工艺要求

6、质量保证

7、安全事项

8、相关技术参考文件

1.概况

电缆敷设是电气安装工程中的一个重要环节，这一工程电缆均是沿桥架敷设，而现场所安桥架层数多，吊设安装高，转弯、引上引下多，这给电缆的敷设增加了很多困难，施工时电缆敷设和接线施工方案

A2MW-K922-SWP007

需要周密安排、合理计划，才能有效完成任务。

1.1电缆敷设范围：见下面工作包编码表，所有在此编号和系统内的电缆表中电缆都要敷设。

序号 工作包编码 系统编码 电气安装区域

1 5211-21E-1-65-001 M34-19 选矿厂变电站系统

2 3300-21E-1-65-001 M34-05 选矿厂车间

3 3410-21E-1-65-001 M34-06 1#半自磨电气室3400-BLD-05

电缆桥架安装、电缆敷设接线施工方案

一．工程概况及工程量

1.1.工程概况

1．1.1 工程概况

本工程为漯河卓智新型包装有限公司纸板生产线总长为90米，总电源有配电室到四个分电箱，再有分电箱到控制箱，控制箱到十八台设备。电缆桥架、支架预制安装及电缆敷设。

1.1.2 工程量

内容如下表所示。

一、电缆桥架部分

序号 名 称 规 格 单 位 数 量 备注

1. 玻璃钢桥架 200*100mm m 120

2. 玻璃钢桥架 400*200mm m 200

二、设备电缆部分

交联聚乙烯护套电缆 YJV-3*95+2*50 米 150

终端接头 3×95+2×50 个 2

正泰1KV五芯指套 规格/长度5.2mm适用电缆截面70-120mm2 套 2

正泰DRS(ZRG)-1KV系列阻燃热缩套管 φ3.0/1.5 米 6

正泰DRS(ZRG)-1KV系列阻燃热缩套管 φ3.5/1.75 米 6

正泰DRS(ZRG)-1KV系列阻燃热缩套管 φ2.5/1.25 米 12

交联聚乙烯护套电缆 YJV-3*240+1*120 米 140

正泰1KV四芯指套 规格/长度4.3mm适用电缆截面150-240mm2 套 2

终端接头 3×240+1×120 个 2

正泰DRS(ZRG)-1KV系列阻燃热缩套管 φ50/25 米 3

交联聚乙烯护套电缆 YJV-3*150+1*95 个 130

正泰1KV四芯指套 规格/长度4.3mm适用电缆截面150-240mm2 套 2

终端接头 3×150+1×70 个 2

交联聚乙烯护套电缆 YJV-3*120+1*70 米 80

终端接头 3×120+1×70 个 2

正泰1KV四芯指套 规格/长度4.2mm适用电缆截面70-120mm2 套 2

交联聚乙烯铠装护套电缆 YJV22-4*25 米 50

终端接头 4×25 个 3

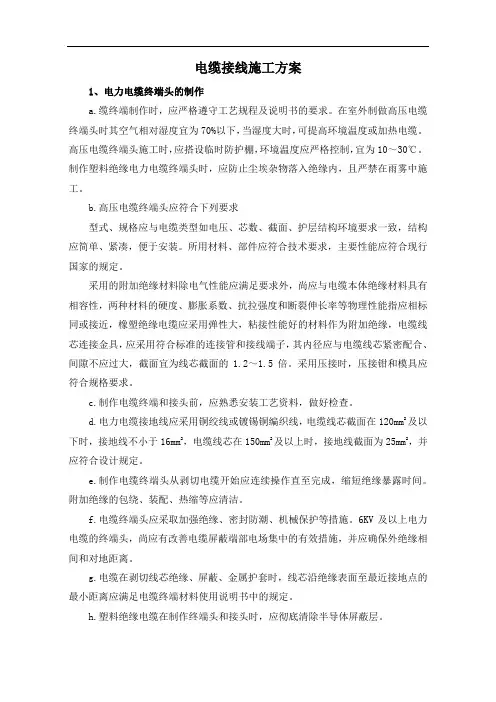

电缆接线施工方案

1、电力电缆终端头的制作

a.缆终端制作时，应严格遵守工艺规程及说明书的要求。在室外制做高压电缆终端头时其空气相对湿度宜为70%以下，当湿度大时，可提高环境温度或加热电缆。高压电缆终端头施工时，应搭设临时防护棚，环境温度应严格控制，宜为10～30℃。制作塑料绝缘电力电缆终端头时，应防止尘埃杂物落入绝缘内，且严禁在雨雾中施工。

b.高压电缆终端头应符合下列要求

型式、规格应与电缆类型如电压、芯数、截面、护层结构环境要求一致，结构应简单、紧凑，便于安装。所用材料、部件应符合技术要求，主要性能应符合现行国家的规定。

采用的附加绝缘材料除电气性能应满足要求外，尚应与电缆本体绝缘材料具有相容性，两种材料的硬度、膨胀系数、抗拉强度和断裂伸长率等物理性能指应相标同或接近，橡塑绝缘电缆应采用弹性大，粘接性能好的材料作为附加绝缘，电缆线芯连接金具，应采用符合标准的连接管和接线端子，其内径应与电缆线芯紧密配合、间隙不应过大，截面宜为线芯截面的1.2～1.5倍。采用压接时，压接钳和模具应符合规格要求。

c.制作电缆终端和接头前，应熟悉安装工艺资料，做好检查。

d.电力电缆接地线应采用铜绞线或镀锡铜编织线，电缆线芯截面在120mm2及以下时，接地线不小于16mm2，电缆线芯在150mm2及以上时，接地线截面为25mm2，并应符合设计规定。

e.制作电缆终端头从剥切电缆开始应连续操作直至完成，缩短绝缘暴露时间。附加绝缘的包绕、装配、热缩等应清洁。

f.电缆终端头应采取加强绝缘、密封防潮、机械保护等措施。6KV及以上电力电缆的终端头，尚应有改善电缆屏蔽端部电场集中的有效措施，并应确保外绝缘相间和对地距离。

g.电缆在剥切线芯绝缘、屏蔽、金属护套时，线芯沿绝缘表面至最近接地点的最小距离应满足电缆终端材料使用说明书中的规定。

h.塑料绝缘电缆在制作终端头和接头时，应彻底清除半导体屏蔽层。

i.电缆线芯连接时，应除去线芯和连接管内壁油污及氧化层。压接模具与金具应配合恰当。压接后应将端子或连接管上的凸痕修理光滑，不得残留毛刺。

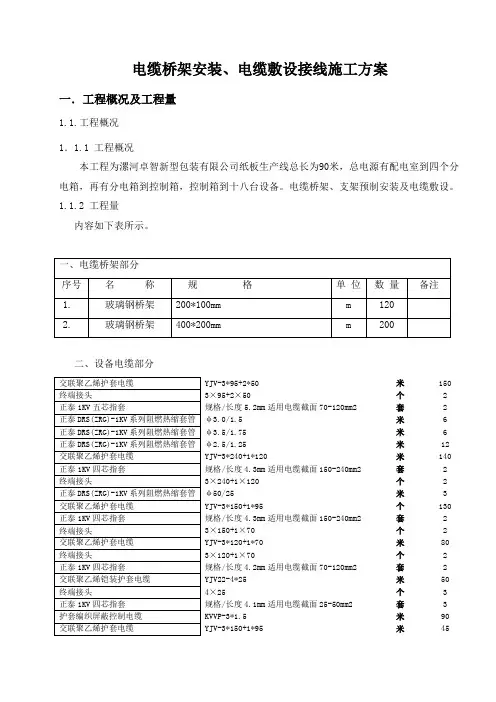

电缆桥架安装、电缆敷设接线施工方案

一．工程概况及工程量

1.1.工程概况

1．1.1 工程概况

本工程为漯河卓智新型包装有限公司纸板生产线总长为90米，总电源有配电室到四个分电箱，再有分电箱到控制箱，控制箱到十八台设备。电缆桥架、支架预制安装及电缆敷设。

1.1.2 工程量

内容如下表所示。

一、电缆桥架部分

序号 名 称 规 格 单 位 数 量 备注

1. 玻璃钢桥架 200*100mm m 120

2. 玻璃钢桥架 400*200mm m 200

二、设备电缆部分

交联聚乙烯护套电缆 YJV-3*95+2*50 米 150

终端接头 3×95+2×50 个 2

正泰1KV五芯指套 规格/长度5.2mm适用电缆截面70-120mm2 套 2

正泰DRS(ZRG)-1KV系列阻燃热缩套管 φ3.0/1.5 米 6

正泰DRS(ZRG)-1KV系列阻燃热缩套管 φ3.5/1.75 米 6

正泰DRS(ZRG)-1KV系列阻燃热缩套管 φ2.5/1.25 米 12

交联聚乙烯护套电缆 YJV-3*240+1*120 米 140

正泰1KV四芯指套 规格/长度4.3mm适用电缆截面150-240mm2 套 2

终端接头 3×240+1×120 个 2

正泰DRS(ZRG)-1KV系列阻燃热缩套管 φ50/25 米 3

交联聚乙烯护套电缆 YJV-3*150+1*95 个 130

正泰1KV四芯指套 规格/长度4.3mm适用电缆截面150-240mm2 套 2

终端接头 3×150+1×70 个 2

交联聚乙烯护套电缆 YJV-3*120+1*70 米 80

终端接头 3×120+1×70 个 2

正泰1KV四芯指套 规格/长度4.2mm适用电缆截面70-120mm2 套 2

交联聚乙烯铠装护套电缆 YJV22-4*25 米 50

终端接头 4×25 个 3
