渤海湾盆地南部走滑构造带发育特征及其控油气作用周心怀;张新涛;牛成民;刘豪;黄江波【摘要】郯庐走滑断裂带穿过渤海湾盆地黄河口凹陷和莱西构造带,为了探讨走滑构造带内断裂发育特征、成因机制及其对油气控制作用,依据方差切片、三维可视化及精细地震解释技术对走滑构造带进行研究.结果表明,渤海湾盆地南部走滑构造带内发育“云梯式”和“栅栏式”两种断裂体系,断裂演化主要经历了中生代左旋走滑、古近纪伸展-走滑和新近纪强烈右旋走滑3个阶段.走滑构造带不仅控制了圈闭的形成,而且还影响了中、深层沉积体系的分布和油气的富集层位.结合不同构造部位油气富集特征,建立了走滑构造带内“中转站式”、“网毯式”、“复合式”及“阶梯式”等4类油气成藏模式,近些年指导发现了一系列大中型油气田,为下一步油气勘探指明了方向.【期刊名称】《石油与天然气地质》【年(卷),期】2019(000)002【总页数】8页(P215-222)【关键词】成藏模式;走滑构造带;郯庐断裂;渤海湾盆地【作者】周心怀;张新涛;牛成民;刘豪;黄江波【作者单位】中海石油(中国)有限公司天津分公司,天津300452;中海石油(中国)有限公司天津分公司,天津300452;中海石油(中国)有限公司天津分公司,天津300452;中国地质大学(北京)海洋学院,北京100083;中海石油(中国)有限公司天津分公司,天津300452【正文语种】中文【中图分类】TE122郯庐断裂带是位于中国东部地区的一条巨型线性构造带,也是切割岩石圈深大断裂,沿NE向延伸约2 400 km,自南向北切过华南板块、大别-苏鲁造山带、华北克拉通和兴蒙造山带等4个一级大地构造单元[1-2]。
郯庐断裂带沿线发育松辽盆地、渤海湾盆地等多个含油气盆地,并对盆地的形成演化和油气聚集成藏等产生了重要影响[3-8]。
近年来,渤海湾盆地郯庐断裂带与油气聚集成藏的密切关系被勘探实践不断证实,先后提出了许多创新性认识,如“晚期成藏理论”、“近源晚期优势成藏”[9-12]。

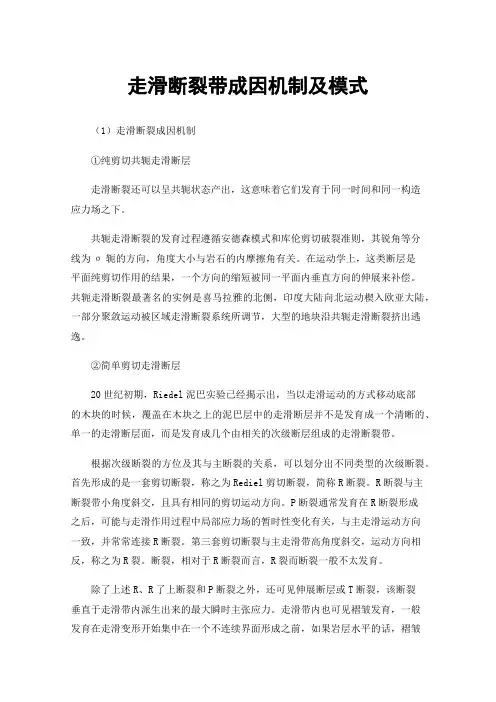

走滑断裂带成因机制及模式（1）走滑断裂成因机制①纯剪切共轭走滑断层走滑断裂还可以呈共轭状态产出，这意味着它们发育于同一时间和同一构造应力场之下。
共轭走滑断裂的发育过程遵循安德森模式和库伦剪切破裂准则，其锐角等分线为σ轭的方向，角度大小与岩石的内摩擦角有关。
在运动学上，这类断层是平面纯剪切作用的结果，一个方向的缩短被同一平面内垂直方向的伸展来补偿。
共轭走滑断裂最著名的实例是喜马拉雅的北侧，印度大陆向北运动楔入欧亚大陆，一部分聚敛运动被区域走滑断裂系统所调节，大型的地块沿共轭走滑断裂挤出逃逸。
②简单剪切走滑断层20世纪初期，Riedel泥巴实验已经揭示出，当以走滑运动的方式移动底部的木块的时候，覆盖在木块之上的泥巴层中的走滑断层并不是发育成一个清晰的、单一的走滑断层面，而是发育成几个由相关的次级断层组成的走滑断裂带。
根据次级断裂的方位及其与主断裂的关系，可以划分出不同类型的次级断裂。
首先形成的是一套剪切断裂，称之为Rediel剪切断裂，简称R断裂。
R断裂与主断裂带小角度斜交，且具有相同的剪切运动方向。
P断裂通常发育在R断裂形成之后，可能与走滑作用过程中局部应力场的暂时性变化有关，与主走滑运动方向一致，并常常连接R断裂。
第三套剪切断裂与主走滑带高角度斜交，运动方向相反，称之为R裂。
断裂，相对于R断裂而言，R裂而断裂一般不太发育。
除了上述R、R了上断裂和P断裂之外，还可见伸展断层或T断裂，该断裂垂直于走滑带内派生出来的最大瞬时主张应力。
走滑带内也可见褶皱发育，一般发育在走滑变形开始集中在一个不连续界面形成之前，如果岩层水平的话，褶皱的轴（或轴面）垂直于走滑带内派生出来的最大瞬时压应力或最小瞬时张应力。
走滑带内的倾斜层也可以褶皱，但是这种情况下，褶皱轴和主应力之间的关系更复杂些。
另外一些挤压构造，如压溶缝合线、逆断层也可以在走滑带内发育，它们的延伸方向大体与褶皱的延伸方向一致。
（2）走滑断裂运动学特征走滑构造研究工作应将野外工作和室内模拟相结合，野外主要进行地质特征观察，室内研究方法主要有基于地震资料构造解释的断层生长指数法和断距分析法、平衡剖面法、物理模拟和数值模拟等。

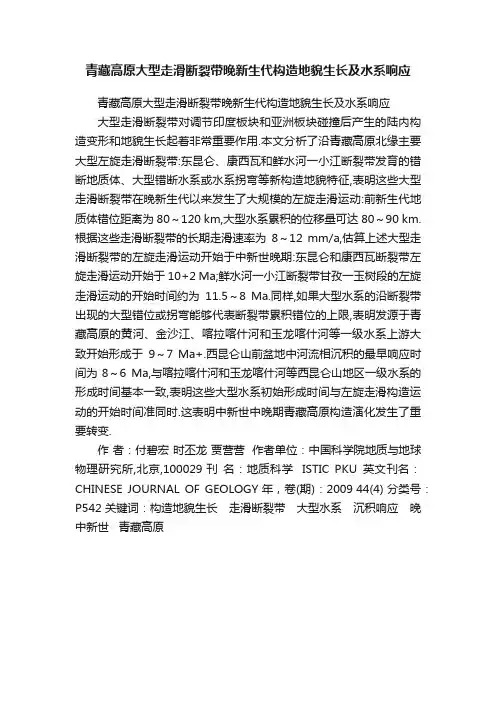

青藏高原大型走滑断裂带晚新生代构造地貌生长及水系响应
青藏高原大型走滑断裂带晚新生代构造地貌生长及水系响应
大型走滑断裂带对调节印度板块和亚洲板块碰撞后产生的陆内构造变形和地貌生长起着非常重要作用.本文分析了沿青藏高原北缘主要大型左旋走滑断裂带:东昆仑、康西瓦和鲜水河一小江断裂带发育的错断地质体、大型错断水系或水系拐弯等新构造地貌特征,表明这些大型走滑断裂带在晚新生代以来发生了大规模的左旋走滑运动:前新生代地质体错位距离为80～120 km,大型水系累积的位移量可达80～90 km.根据这些走滑断裂带的长期走滑速率为8～12 mm/a,估算上述大型走滑断裂带的左旋走滑运动开始于中新世晚期:东昆仑和康西瓦断裂带左旋走滑运动开始于10+2 Ma;鲜水河一小江断裂带甘孜一玉树段的左旋走滑运动的开始时间约为11.5～8 Ma.同样,如果大型水系的沿断裂带出现的大型错位或拐弯能够代表断裂带累积错位的上限,表明发源于青藏高原的黄河、金沙江、喀拉喀什河和玉龙喀什河等一级水系上游大致开始形成于9～7 Ma+.西昆仑山前盆地中河流相沉积的最早响应时间为8～6 Ma,与喀拉喀什河和玉龙喀什河等西昆仑山地区一级水系的形成时间基本一致,表明这些大型水系初始形成时间与左旋走滑构造运动的开始时间准同时.这表明中新世中晚期青藏高原构造演化发生了重要转变.
作者：付碧宏时丕龙贾营营作者单位：中国科学院地质与地球物理研究所,北京,100029 刊名：地质科学ISTIC PKU英文刊名：CHINESE JOURNAL OF GEOLOGY 年，卷(期)：2009 44(4) 分类号：P542 关键词：构造地貌生长走滑断裂带大型水系沉积响应晚中新世青藏高原。

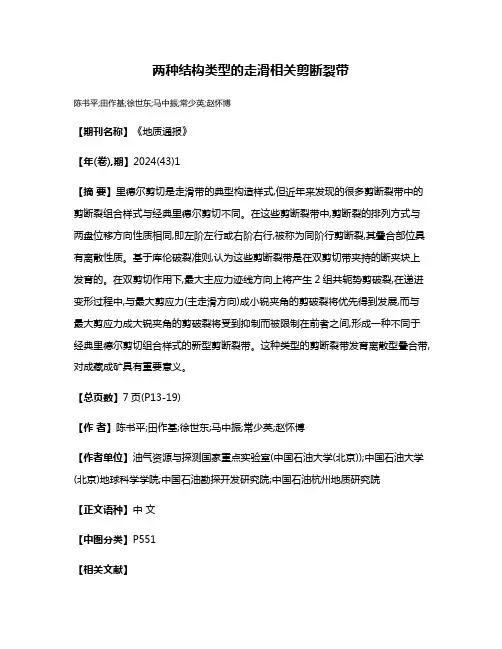

两种结构类型的走滑相关剪断裂带
陈书平;田作基;徐世东;马中振;常少英;赵怀博
【期刊名称】《地质通报》
【年(卷),期】2024(43)1
【摘要】里德尔剪切是走滑带的典型构造样式,但近年来发现的很多剪断裂带中的剪断裂组合样式与经典里德尔剪切不同。
在这些剪断裂带中,剪断裂的排列方式与两盘位移方向性质相同,即左阶左行或右阶右行,被称为同阶行剪断裂,其叠合部位具有离散性质。
基于库伦破裂准则,认为这些剪断裂带是在双剪切带夹持的断夹块上发育的。
在双剪切作用下,最大主应力迹线方向上将产生2组共轭势剪破裂,在递进变形过程中,与最大剪应力(主走滑方向)成小锐夹角的剪破裂将优先得到发展,而与最大剪应力成大锐夹角的剪破裂将受到抑制而被限制在前者之间,形成一种不同于经典里德尔剪切组合样式的新型剪断裂带。
这种类型的剪断裂带发育离散型叠合带,对成藏成矿具有重要意义。
【总页数】7页(P13-19)
【作者】陈书平;田作基;徐世东;马中振;常少英;赵怀博
【作者单位】油气资源与探测国家重点实验室(中国石油大学(北京));中国石油大学(北京)地球科学学院;中国石油勘探开发研究院;中国石油杭州地质研究院
【正文语种】中文
【中图分类】P551
【相关文献】
1.与走滑断裂带伴生的构造结及各种相关的沉积盆地
2.黔中断裂带上可能的走滑相关褶皱——以贵阳乌当背斜为例
3.塔里木盆地肖尔布拉克剖面走滑断裂带内部结构及控储模式
4.塔里木盆地顺托果勒低隆起顺北4号走滑断裂带成岩流体类型及活动特征
5.深层致密碳酸盐岩走滑断裂带核带结构与断控储集体簇状发育模式:以塔里木盆地顺北4号断裂带为例
因版权原因，仅展示原文概要，查看原文内容请购买。
177管理及其他M anagement and other走滑断层研究进展—以阿尔金断裂为例范勃然（河北地质大学 地球科学学院，河北 石家庄 10077）摘 要：根据前人对走滑断层进行的一系列研究，本文通过一些分析方法对走滑断层现状进行整理。
走滑构造影响着盆地的形成与演化，走滑扭曲也与盆地构造体系的形成有关。
因而，在地质研究中走滑断层具有重要的研究意义。
本文主要从走滑断裂的断层效应、识别方法、派生伴生构造和分类方案进行阐述，但其分类方案还不太成熟，还需进一步研究。
在此基础上，以阿尔金断裂为例，详细描述阿尔金断裂的发生时间和新生代活动模式。
关键词：走滑断层；分类；阿尔金断裂中图分类号：P542 文献标识码：A 文章编号：11-5004（2021）22-0177-2收稿日期：2021-11作者简介：范勃然，女，生于1997年，汉族，河北石家庄人，硕士研究生，研究方向：构造地质学石油。
1 走滑断层研究历程1.1 最早研究成果 17世纪末期的旧金山地震致使断层发生大规模滑动，地质学家因圣安德烈斯断层突然滑落至400多米这一地质现象开始研究，在20世纪的30~40年代，西方学者提出了走滑断层的一些基础概念。
例如Sonder 在1946年提出的全球剪切断层格架，Kennedy 开始提出平移断层及其基本定义，国外学者认为区域走滑断层是地壳主要运动之一。
20世纪50年代，中国东部的郯庐断裂带也开始被地质学家们所认知，Moody 和Hill 在中亚、北美、阿富汗和西太平洋地区发现并对许多大型平移断层进行了研究[1-3]。
地质学家们一开始并没有涉及大区域内甚至达到全球范围内关于走滑断裂的研究，小范围的偏多。
由于无法解释旧金山地震导致的断层大规模滑动，国外一些地质学家开始研究大区域范围内的走滑构造及其发生机制，并发表了举世闻名的文章《Wrench fault tectonics》，在该篇文章中还讨论了走滑断层的遗传模式，并在此基础上，提出了平移断层结构的基本原理，这是研究走滑断层的一个进步点。
走滑断层的判识标志由于产生于独特的应力背景之下，走滑断层具有一系列独特的几何学特征，这也是判识其是否存在的重要标志。
1、断层断面陡直，直插基底倾向断层的断面产状基本都呈上陡下缓的犁状，形态相对较复杂的坡坪式断层的总体趋势也是如此。
而走滑断层的情形与此相反，其断面大多表现为上缓下陡，到深部近于直立，深深插入沉积基底。
这是走滑断层在剖面上的最典型特征之一，见到这样的剖面特征，基本就可以认定为走滑断层。
但并非所有的走滑断层都具有这一特点，已知的两个特例分别是调节断层和继承性走滑断层。
调节断层的断面铲状一般较简单，多呈直立状，但调节断层是主构造变形的“副产品”，它的切割深度受控于主变形的主滑脱面的深度，不会深入到沉积基底。
另外一种情况是走滑作用在早期倾向断层的基础上发生，它继承了倾向断层的断面，因此在断层展布的绝大部分，其剖面特征与倾向断层十分相似。
当然，它会在其他方面产生一些与走滑有关的构造现象。
2、剖面上可能发育花状构造花状构造是走滑断层产生的最典型的变形构造样式，在横切走滑带的剖面上由一条主干断层（走滑断层）和若干派生断层共同组成一个类似“花”的结构。
主干断层一般倾角较陡，在深部近于垂直，向上有一定的倾斜。
派生断层自浅向深汇集，分别相交于主干断层，每一条派生断层就是一片“花瓣”。
由走滑作用产生的褶皱带的宽度通常较与倾向断裂伴生的褶皱带窄，且褶皱形态较为对称。
构成花状构造的最外侧的两个“花瓣”（派生断层）基本限定了褶皱变形的范围，在“花”的内部，地层产状发生强烈而复杂的变化；而在“花”的两侧，地层产状通常不会或很少受到走滑作用的影响。
物理实验表明，基底走滑断层对盖层变形的影响范围（宽度）取决于断层活动阶段、盖层厚度和能干性、扭动性质（张扭还是压扭）、断层走向与应力方向的角度大小等因素。
持续走滑在不同阶段对变形的影响有较大差异，深部断裂走滑活动早期对两侧变形的影响更大，随着走滑活动的继续，盖层相继破裂、并进而连通后，走滑活动对变形的影响迅速减弱；盖层厚度和能干性对基底断裂走滑活动导致盖层变形的响应也有较大差异，较薄、较能干岩层构成的盖层在深部断裂走滑活动时的变形宽度相对较小；在其他条件相同的情况下，斜向挤压走滑（压扭）比斜向引张走滑（张扭）对两侧变形的影响更大；同样是斜向挤压，斜压角度愈大，走滑隆起带的宽度愈大。
走滑断裂带几何学特征现状
中国的走滑构造研究最早始于李四光，20 世纪 30 年代以来李四光进行一
系列有关旋扭构造的研究。
20 世纪 60 年代以后，随着我国一些著名的走滑断
层的查明，有关走滑构造的研究开始在我国全面展开。
上世纪 80 年代开始，走
滑构造的研究在东部和西部取得了一系列重要的认识和成果。
90年代以来国内关
于走滑断裂研究主要集中在几条大的走滑断裂带及其相关构造系统的研究上即郯
庐断裂带、阿尔金大型走滑断层、红河-哀牢山断层。
（1）走滑构造概念
由扭应力或剪应力引起地壳或岩石圈沿着某些构造边界或特定的构造带发生
走滑变形的构造作用，可以称为走滑作用。
走滑作用产生的各种构造变形组合称
为走滑构造，走滑断层是走滑构造中最重要的构造要素。
（2）走滑断层分类
根据断层两盘相对运动方向将走滑断层划分为左旋走滑断层和右旋走滑断层。
即当观察者站在断层一盘面向另一盘时，确信断层另一盘向左侧位移是称为左旋
走滑断层，确信断层另一盘向右侧位移时称为右旋走滑断层。
姚继峰等（1995）通过对辽河盆地走滑构造研究，从构造几何学的角度对走
滑构造进行分类。
辽河盆地走滑断层的剖面几何形态可以划分为：直立式、正冲
式和逆冲式三种；走滑断层的剖面组合类型划分为：负花状、正花状和半花状三种；走滑断层的平面组合类型划分为：曲线状、树枝状和辫状三种。
池英柳等（2000）对渤海湾盆地新生代走滑构造与油气聚集的关系进行探讨时，将渤海湾盆地内的主干走滑断裂带划分为成熟走滑断裂带和不成熟走滑断裂带。
成熟走滑断裂带主要指深部和浅部的走滑断裂上下贯通，伴随大规模岩浆活动；不成熟走滑断裂带指没有贯穿浅部地层，分段隐伏在盆地基底中的走滑断裂。
许志琴等（2004）根据走滑断裂和周缘断裂关系将走滑断裂分为主动型走滑
断裂和被动型走滑断裂。
主动型走滑断裂是指主断裂两侧伸展或挤压构造受走滑
断裂控制;被动型走滑断裂是由于大规模伸展或挤压作用所形成的连接一系列正
断层或逆冲断层的走滑断裂。
夏义平等（2007）从油气勘探的角度出发, 倾向于根据断层规模将走滑断层
分为板块级走滑断层、盆地级走滑断层、区带级走滑断层、圈闭级走滑断层和显
微级走滑断层等 5个级别。
（3）走滑断层平剖面组合样式及识别
走滑构造变形过程中常形成一些特征性识别标志作为认识走滑构造变形基础。
①剖面标志
I.花状构造
在剖面上，走滑断裂带内的所有分支断裂可以向地壳深部收敛到相对狭窄、
近于直立的主位移带上，整个剖面显示出一种特征性的走滑构造样式—花状构造。
有负花状和正花状两种花状构造类型。
负花状构造中向上延伸的分支断层为正断层，有时上覆一向斜或地表凹陷；正花状构造向上延伸的分支断层为逆断层，上
覆背斜或地表隆起。
Ⅱ.向上剖面上断层两侧地层不连续现象
地层被走滑断层错断发生位移后，在剖面上可以造成不同层序的地层、不同
岩性的地层或同类岩性不同厚度的地层对接在一起，观测时破坏了地层在剖面上
的连续性。
②平面标志
I. 线性延伸和带状分布
大型走滑构造带中的主位移带往往在平面上是线性延伸的，所形成的走滑构
造组合都只分布在主位移带附近有限的区域内，使整个走滑构造在平面上呈带状
展布。
Ⅱ.走滑断层两侧地质界线的水平错开
走滑断层两侧的各种地质界线和地质体被错开是重要的依据。
这些特征包括
地层界线、不整合面、尖灭线、等厚线、相带、特征层位、礁带、古河道、侵入体、岩脉、火山岩体、变质带、构造单元、矿体带和地貌标志等等。
Ⅲ.滑断拉分地堑
剪切箱实验表明，拉分盆地在构造上类似于产生在粘土实验材料上的雁行式
伸展破裂，随着变形的继续，剪切破裂连接形成拉分盆地。
这类盆地表现为菱形
断陷。
IV. 斜列的盖层断层（或褶皱）
有些走滑断层是断至地表，而有些是隐伏活动，它们在地表没有显示，只能
依靠地球物理资料的综合解释和基底与盖层的关系的知识来判断。
大陆内部的许
多变形是沿着先存软弱的破裂带发生的。
当深部的基底发生走滑滑动时，如果盖
层属于非能干岩层且厚度大，通常沿基底走滑断层形成雁列的盖层断层（或褶皱）。
例如，著名的北美圣安德烈断裂旁侧伴生一系列雁列褶皱。
V.马尾断层
平面上，在走滑断层的尾端，走滑位移可以分散到一系列与主走滑断层斜交
的次级分支断层上，走滑断层逐渐消失。
这些次级断裂与主走滑带相连构成扇形
或马尾状断层，是走滑断裂带最常见的消失方式（Kim and Sanderson, 2006）。
这些马尾断层可以是正断层也可以是逆断层，这主要取决于主干断层的走滑方向
以及这些断层相对于主断层走滑方向的相对旋转方向。
③空间标志
I.走滑构造带内部构造和夹块
走滑断层在地震剖面上可以造成垂直的杂乱反射带或者空白区，这可能由于
走滑带的剧烈变形造成复杂构造或糜棱岩带所致。
夹于走滑带中的各种透镜或杏
仁状夹块，在剖面上呈垂直分布，在平面上呈带状延伸，其中包括从深层来的块体。
Ⅱ.滑断海豚效应和丝带效应
一条正断层，在其整个延伸范围内的任何一点做横剖面，它都表现为正断层，逆断层的情况也一样。
但是对于走滑断层则不然，同一条走滑断层，从剖面上看
既是正断层又是逆断层，时而正时而逆。
断层的两盘不像倾向断层那样可以十分
明确地分为上升盘和下降盘，而是此起彼伏，高低错落，由此导致走滑断裂带在
平面上典型的辨状交织延伸的特点。
海豚效应是指在走滑断层面倾斜方向相同的
情况下，在一个横切面上显示正断层，而在另一剖面上显示为逆断层，即相邻剖
面的相对升降盘、滑距类型和方向不同。
丝带效应是指走滑断层总的看来是近于
直立的，但是沿其走向其倾向有变化，造成有正断层有逆断层的表现。
④其他识别手段
除了利用走滑断裂典型的平面、剖面以及空间特征标志识别之外，还可以利
用地震成像技术、断层强化处理技术以及蚂蚁追踪算法、重磁电等非震技术与方法。
I.地震成像技术
对于复杂走滑断裂地震成像关键技术，主要包括高密度采集技术（两宽一高）、宽频处理技术（低频拓展）、精细速度建模技术和RTM（逆时偏）技术。
Ⅱ.逆时断层强化处理技术
主要通过地震资料相似性分析处理，根据相似性大小设定断层的门槛值，在
大于该门槛值（相似性强）时利用构造导向体中值滤波技术对地震资料进行去噪
处理，提高其连续性，在小于该门槛值（相似性差，断层位置）时采用异常赋值
处理，从而强调断层的不连续性，达到断层边缘强化处理的目的。
Ⅲ.要通蚂蚁追踪算法
该技术原理是在地震体设定大量电子“蚂蚁”，让每个“蚂蚁”沿着可能的
断面移动，同时发出“信息素”。
遇到断面将“信息素”做标记，而对不是断层
的不做标记，从而突出断面特征。
然而，该方法不适合在大倾角地区应用，亦不
适合低角度断层、裂缝的识别。
IV. 重磁电等非震技术
重磁电震是剖析深层构造及岩性的“四把刀”（杨文采，2016），主要用于
区域勘探阶段、复杂山地及冲断带、深层勘探以及油气检测等方面。
目前重磁电
等勘探方法继续沿两个方向发展：一方面单项技术向高精度、高分辨率、3D发展；另一方面向多信息联合反演方向发展，如与地震紧密结合的“重磁电震联合反演”，可以较好地提高深层构造、复杂地层等综合预测能力。
结论
1.
根据断层两盘相对运动方向将走滑断层划分为左旋走滑断层和右旋走滑断层。
2.
走滑断裂剖面识别标志主要为：花状构造、向上剖面上断层两侧地层不连续
现象；平面识别标志主要为：线性延伸和带状分布、走滑断层两侧地质界线的水
平错开、滑断拉分地堑、斜列的盖层断层（或褶皱）等；空间识别标志主要为：
走滑构造带内部构造和夹块、滑断海豚效应和丝带效应。
