移动通信GSM网络频段、频点分布以及信道定义

移动通信频点移动通信频点一、概述移动通信频点是指在移动通信系统中，用于无线信号传输的特定频段。

移动通信频点的合理规划和管理对于保障通信质量、提高通信容量具有重要意义。

本文档将介绍移动通信频点的相关内容，包括频段规划、频率分配、频点分配等。

二、频段规划⑴国际频段规划在国际上，移动通信频段的规划由国际电信联盟（ITU）负责。

ITU将不同的频段划分为各种用途，例如2G、3G、4G等不同的移动通信标准。

具体的频段规划可以参考ITU的相关文件。

⑵国内频段规划根据国内的通信需求和资源状况，我国制定了移动通信频段规划。

当前国内主要使用的频段包括800MHz、900MHz、1800MHz、2100MHz、2300MHz、2600MHz等。

不同频段具有不同的特点和适用范围。

三、频率分配⑴频率规划根据频段规划，移动通信系统需要进行频率规划，确定每个频段的使用范围和频率划分。

频率规划的目标是使各个通信系统之间的频率互不干扰，并充分利用有限的频谱资源。

⑵频率分配方法频率分配是指将特定的频率分配给移动通信系统的各个运营商。

在频率分配时，需要考虑各个运营商的需求、频谱资源的可利用性以及避免频率干扰等因素。

频率分配一般由国家通信管理部门负责。

四、频点分配⑴频点规划频点规划是指将特定的频率划分为一组连续的子频率，称为频点。

在移动通信系统中，频点用于划分不同的信道，用于分配给不同的用户或服务。

频点规划需要考虑频率的连续性、资源利用率等因素。

⑵频点分配方法频点分配是指将不同的频点分配给移动通信系统中的不同用户或服务。

频点分配需要根据通信需求和系统规模进行合理的分配，以保证通信质量和容量。

频点分配一般由移动通信运营商负责。

五、附件本文档涉及的附件包括：相关频段规划文件、频率分配文件、频点分配文件等。

六、法律名词及注释⒈频段规划：根据国际标准和国家需求，将频谱资源划分为不同的频段，用于移动通信等不同用途。

⒉频率分配：将特定的频率划分给不同的通信系统，以保证各个系统之间互不干扰。

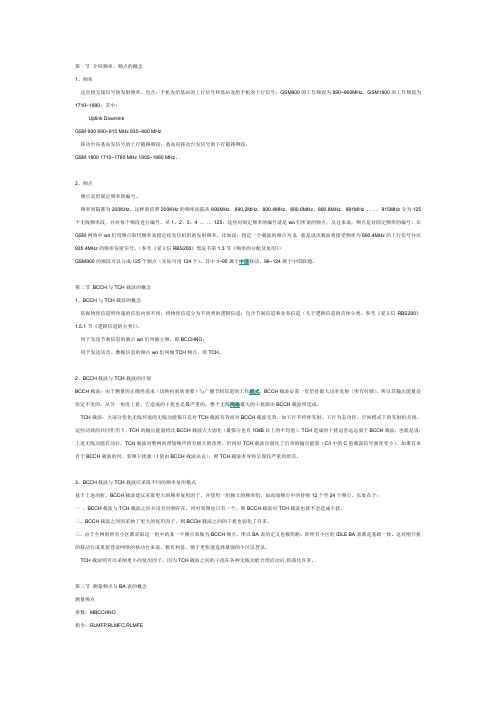

第一节介绍频率、频点的概念1、频率这里指无线信号的发射频率。

包含：手机发给基站的上行信号和基站发给手机的下行信号；GSM900的工作频段为890~960MHz，GSM1800的工作频段为1710~1880；其中：Uplink DownlinkGSM 900 890~915 MHz 935~960 MHz移动台向基站发信号的上行链路频段；基站向移动台发信号的下行链路频段；GSM 1800 1710~1785 MHz 1805~1880 MHz。

2、频点频点是给固定频率的编号。

频率间隔都为200KHz。

这样就依照200KHz的频率间隔从890MHz、890.2MHz、890.4MHz、890.6MHz、890.8MHz、891MHz … … 915MHz分为125个无线频率段，并对每个频段进行编号，从1、2、3、4 … … 125；这些对固定频率的编号就是wo们所说的频点；反过来说：频点是对固定频率的编号。

在GSM网络中wo们用频点取代频率来指定收发信机组的发射频率。

比如说：指定一个载波的频点为3，就是说该载波将接受频率为890.4MHz的上行信号并以935.4MHz的频率发射信号。

（参考《爱立信RBS200》黑皮书第1.3节《频率的分配及复用》）GSM900的频段可以分成125个频点（实际可用124个）。

其中1~95属于中国移动、96~124属于中国联通。

第二节 BCCH与TCH载波的概念1、BCCH与TCH载波的概念依据物理信道所传递的信息内容不同，将物理信道分为不同类的逻辑信道；包含节制信道和业务信道（关于逻辑信道的具体分类，参考《爱立信RBS200》1.5.1节《逻辑信道的分类》）。

用于发送节制信息的载点wo们叫做主频，即BCCHNO；用于发送话音、数据信息的频点wo们叫做TCH频点，即TCH。

2、BCCH载波与TCH载波的区别BCCH载波：由于测量的正确性需求（切换机制的须要）与广播节制信道的工作模式，BCCH载波必需一直坚持最大功率发射（所有时隙），所以其输出能量是恒定不变的，从另一角度上看，它造成的干扰也是最严重的，整个无线网络最大的干扰源由BCCH载波所造成。

移动通信频段划分GSM通信频段：分为:GSM900 DCS1800 PCS1900（目前中国只用到GSM900和DCS1800两个频段）GSM900: 双工频率间隔:45MHZ880~890（EGSM），890~915M（PGSM）移动台(手机)发送. 基站接收925~935（EGSM），935~960M（PGSM）基站发送. 移动台(手机)接收GSM900频段中我国政府批准使用的上行频率为885~915 MHz ，下行频率为935~960 MHz移动GSM900频段为885~890(上行)/930~935(下行)（此频段属于EGSM），890~909(上行)/935~954(下行) （此频段属于PGSM），共24M联通GSM900频段为909~915 (上行)/954~960(下行)，共6MDCS1800: 双工频率间隔:90MHZ1710~1785M 移动台(手机)发送. 基站接收1805~1880M 基站发送. 移动台(手机)接收GSM1800频段中我国政府批准使用的上行频率为1710~1755 MHz ，下行频率为1805~1850 MHz，但未大量使用，特别是小城市移动GSM1800频段为1710~1720(上行)/1805~1815(下行)，共10M联通GSM1800频段为1745~1755(上行)/1840~1850(下行) ，共10MTD-SCDMA（TDD）：核心频段：A频段：2010~2025MHz(原B频段)，建设最好的，最早使用的，广泛室外使用的频段F频段：1880~1920MHz(原A频段)，考虑与小灵通干扰，应从低开始使用E频率：2320~2370MHz(原C频段)，主要室内使用，不室外使用，室内防止与WLAN冲突，建议从低开始使用。

现在LTE实验网频段为：2320-2370MHz。

WCDMA（FDD）2100M频段：（具有TDD模式，但是没有商用）（标准4种850/900/1900/2100MHz）核心频段：1920~1980MHz，2110~2170MHz（分别用于上行和下行）中国联通WCDMA分配的频率是1940～1955MHz(上行)/2130～2145MHz(下行)，共15MHz；CDMA2000（FDD）800M频段：核心频段：815~849MHz，860~894MHz（分别用于上行和下行）中国电信800M的频段：825-835 MHz(上行)/870-880 MHz(下行),共10MHz;中国电信cdma2000分配的频率是1920～1935MHz(上行)/2110～2125MHz(下行)，共15MHz；1．EDGE的带宽与基站接入有关，以及与终端使用几个时隙有关，EDGE总8个时隙，但是为了防止干扰一般都没有用完8个时隙，最多分组数据4个时隙。

GSM参数GSM（全球移动通信系统）是一种数字移动通信标准，广泛应用于全球范围内的手机网络。

GSM参数是指在GSM系统中使用的一些重要参数，用于描述和配置手机网络的特性。

以下是GSM参数的详细说明。

1.频率GSM网络使用900MHz和1800MHz两个频段进行通信。

这两个频段被划分为多个信道，每个信道由8个时隙组成。

频率是指每个时隙的频率值，用于进行通信。

2.带宽GSM网络的带宽是200kHz，用于传输语音和数据。

3.调制方式GSM网络使用Gaussian Minimum Shift Keying（GMSK）调制方式，用于将数字信号转换为模拟信号进行传输。

4.跳频GSM网络使用跳频技术，将信号在不同的频道之间进行跳跃传输，从而提高通信的可靠性和安全性。

5.功率控制GSM网络中，手机的发射功率会根据信号质量进行动态调整，以确保在最低功率条件下实现可靠的通信，从而节省电池寿命。

6.编码技术GSM网络使用了多种编码技术，包括卷积编码、置换编码和加法检验码，以提高信号的可靠性和抗干扰能力。

7.信号强度GSM网络使用信号强度来表示手机与基站之间的信号质量。

信号强度的单位是dBm，数值越大代表信号越强。

8.邻区列表GSM网络中的基站通常会与其邻近的多个基站建立连接，以提供全面的无缝覆盖。

邻区列表是手机存储的相邻基站的信息，用于进行无缝切换。

9.话音编码GSM网络使用高级语音编码（AMR）来传输语音信号。

AMR编码可以根据语音质量和网络负载选择不同的编码速率，以实现更高的语音质量或更低的网络带宽消耗。

10.数据传输GSM网络支持数据传输，最初的GSM网络通过Circuit SwitchedData（CSD）方式提供数据传输服务。

随着技术的发展，GSM网络也引入了GPRS（General Packet Radio Service）和EDGE（Enhanced Datarates for Global Evolution）技术，用于提供高速数据传输服务。

移动通信频点移动通信频点是指移动通信系统中用于无线信号传输的特定频率。

在移动通信系统中，频点分配是非常重要的，它决定了信号传输的质量和效率。

本文档将详细介绍移动通信频点的相关内容，包括频段的划分、频点的分配和调整等。

一、频段的划分1.1 2G频段划分1.1.1 GSM900频段1.1.2 DCS1800频段1.1.3 PCS1900频段1.2 3G频段划分1.2.1 UMTS2100频段1.2.2 TD-SCDMA频段1.3 4G频段划分1.3.1 LTE频段1.3.2 LTE-A频段二、频点的分配2.1.1 下行频点分配2.1.2 上行频点分配2.2 频点间隔2.2.1 2G频点间隔2.2.2 3G频点间隔2.2.3 4G频点间隔2.3 频点分配原则2.3.1 邻区频点分配原则2.3.2 室内室外频点分配原则三、频点的调整3.1 频点覆盖优化3.1.1 频点功率调整3.1.2 频点切换优化3.2 频点冲突解决3.2.1 邻区频点冲突解决3.2.2 重叠小区频点冲突解决3.3.1 频点重利用3.3.2 频点扩容以上是移动通信频点的基本内容介绍，文档结尾附上以下内容：1.本文档涉及附件：无附件。

2.本文所涉及的法律名词及注释：- 频点：移动通信系统中用于无线信号传输的特定频率。

- 频段：一定范围内的频率段。

- 下行频点：移动通信中从基站到终端的信号传输频点。

- 上行频点：移动通信中从终端到基站的信号传输频点。

- 邻区频点：相邻基站之间分配的频点。

- 室内室外频点：根据室内外信号覆盖需求划分的频点。

- 频点功率调整：根据信号覆盖情况对频点信号功率进行调整。

- 频点切换优化：优化邻区频点之间的切换过程，提高通信质量。

- 频点重利用：在频点使用率较高的区域对频点进行重新分配和利用。

GSM频点规划一、频率划分蜂窝系统根据所用频段可以分为GSM900M 和DCS1800M 系统，载频间隔为200KHz 。

其上、下行频率划分如下：表1. GSM 频率划分注：上下行以基站为参照物，基站发——手机收为下行；手机发——基站收为上行。

GSM900：共124个频点，绝对载频号（ARFCN ）为1～124，在两端留有200KHz 的保护带。

按照中国无委规定：中国移动占用890～909对应的ARFCN 为1～95（通常频点95保留不用）；联通占用909～915对应的ARFCN 为96～124。

GSM1800：共374个频点，绝对频点号（ARFCN ）为512～885.，在两端留有200KHz 的保护带。

按照中国无委规定：中国移动占用频点是512～561和587～636，共100个频点。

其中去掉2个保护频点561和636.绝对频点为98个二、频率复用技术频谱利用效率可以用频率复用度来表征，它反映了频率复用的紧密程度。

频率复用度reuse f 可以表示如下：9）其中，N ARFCN ——总的可用频点数；N TRX ——小区配置的TRX 对于n ×m 频率复用方式：n 表示复用簇中有n 个基站，m 表示每个基站有m 个小区。

那么，它的频率复用度为：reuse f ＝n ×m但通常实际规划时所分配的频点数会大于n ×m ，因此实际的f reuse 往往大于上述值。

显而易见，频率复用度越小，其频率复用越紧密，频率的利用率越高，但随着频率复用紧密程度的增加，带来网上的干扰增大，需要相关技术的支持，如DTX 、功率控制等；频率复用度越大，其频谱利用率率小，但容易获得较高的网络话音质量。

频率规划就是在频率利用率和网络容量之间寻找平衡点，做到在保证一定网络质量的前提下，使网络容量最大。

GSM系统中最基本的频率复用方式为4×3频率复用方式，“4”表示4个基站（每个基站由3个小区组成），“3”表示每基站3个小区。

移动通信频点移动通信频点移动通信频点是指移动通信系统中用于无线信号传输的特定频率范围。

不同频段的移动通信频点被用于不同的通信服务和技术，包括2G、3G、4G和5G等。

2G频点2G移动通信频点主要使用了850MHz、900MHz、1800MHz和1900MHz等频段。

其中，GSM900频段使用了880MHz至915MHz作为上行频点，以935MHz至960MHz作为下行频点。

GSM1800频段使用了1710MHz至1785MHz作为上行频点，以1805MHz至1880MHz作为下行频点。

3G频点3G移动通信频点主要使用了2100MHz和850MHz等频段。

WCDMA 技术在2100MHz频段进行了上行和下行通信，上行频点为1920MHz 至1980MHz，下行频点为2110MHz至2170MHz。

CDMA2000技术使用了850MHz频段的上行频点为824MHz至849MHz，下行频点为869MHz 至894MHz。

4G频点4G移动通信频点主要使用了FDD和TDD两种频分双工技术。

在FDD频段中，LTE技术使用了700MHz、900MHz、1800MHz、2100MHz、2600MHz等频段进行通信。

其中，LTE800频段使用了上行频点832MHz至862MHz，下行频点791MHz至821MHz；LTE900频段使用了上行频点880MHz至915MHz，下行频点925MHz至960MHz；LTE1800频段使用了上行频点1710MHz至1785MHz，下行频点1805MHz至1880MHz；LTE2100频段使用了上行频点1920MHz至1980MHz，下行频点2110MHz至2170MHz；LTE2600频段使用了上行频点2500MHz至2570MHz，下行频点2620MHz至2690MHz。

在TDD频段中，LTE技术使用了1900MHz、2300MHz和2600MHz 等频段进行通信。

其中，LTE1900频段使用了上行频点1850MHz至1910MHz；LTE2300频段使用了上行频点2300MHz至2400MHz；LTE2600频段使用了上行频点2570MHz至2620MHz。

移动通信频点移动通信频点是指移动通信系统中用于无线传输信号的一系列频率。

不同的移动通信系统使用不同的频点来进行通信。

移动通信频点的使用涉及到频段分配、频谱利用和频率规划等方面的内容。

本文将介绍移动通信频点的基本概念、频段分配原则以及当前常用的移动通信频点。

基本概念移动通信频点通常以频率的形式表示，单位为赫兹（Hz）。

频率是指单位时间内振动的次数，用于衡量信号的周期性特征。

在移动通信中，通过调制和解调技术将信号转换为载波信号，然后在不同的频点上进行传输。

移动通信频点一般由两个参数确定，即上行频点和下行频点。

上行频点指移动设备发送信号的频率，下行频点指基站发送信号的频率。

频段分配原则移动通信频点的频段分配原则主要包括以下几个方面：1. 频段规划：根据不同的移动通信标准和技术要求，国际电信联盟（ITU）和各国政府机构对频段进行规划和分配，确保各个移动通信系统之间不会发生干扰。

2. 频谱利用效率：在频段分配时，要充分考虑频谱的利用效率，尽量减少频段之间的空白和空闲频率，提高信道资源的利用率。

3. 频段扩容：随着移动通信业务的不断增长，需要不断扩大可用的频段。

频段扩容可以通过重新分配已有频段或引入新的频段来实现。

常用的移动通信频点在当前的移动通信系统中，常用的移动通信频点包括2G、3G和4G频点。

1. 2G频点：2G移动通信系统主要包括GSM和CDMA2000，其频点范围为800 MHz至1900 MHz。

其中，GSM的上行频点为890 MHz至915 MHz，下行频点为935 MHz至960 MHz；CDMA2000的上行频点为824 MHz至849 MHz，下行频点为869 MHz至894 MHz。

2. 3G频点：3G移动通信系统主要包括WCDMA和CDMA20001xEV-DO，其频点范围为1900 MHz至2100 MHz。

其中，WCDMA的上行频点为1920 MHz至1980 MHz，下行频点为2110 MHz至2170 MHz；CDMA2000 1xEV-DO的上行频点为1850 MHz至1910 MHz，下行频点为1930 MHz至1990 MHz。
