螺纹孔深度与底孔深度标准

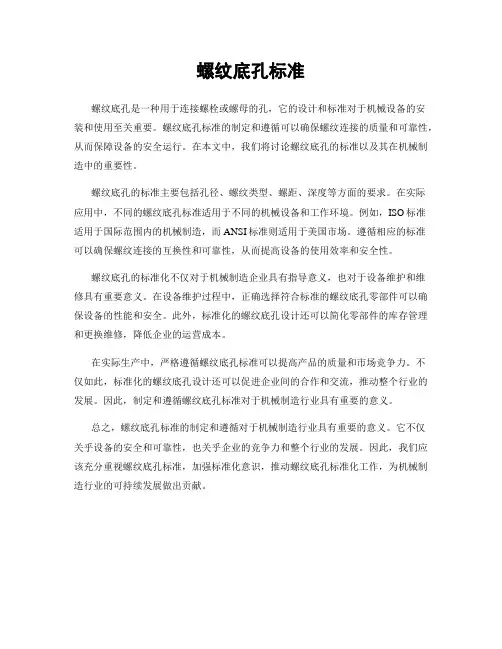

螺纹底孔标准
螺纹底孔是一种用于连接螺栓或螺母的孔，它的设计和标准对于机械设备的安
装和使用至关重要。

螺纹底孔标准的制定和遵循可以确保螺纹连接的质量和可靠性，从而保障设备的安全运行。

在本文中，我们将讨论螺纹底孔的标准以及其在机械制造中的重要性。

螺纹底孔的标准主要包括孔径、螺纹类型、螺距、深度等方面的要求。

在实际
应用中，不同的螺纹底孔标准适用于不同的机械设备和工作环境。

例如，ISO标准
适用于国际范围内的机械制造，而ANSI标准则适用于美国市场。

遵循相应的标准
可以确保螺纹连接的互换性和可靠性，从而提高设备的使用效率和安全性。

螺纹底孔的标准化不仅对于机械制造企业具有指导意义，也对于设备维护和维
修具有重要意义。

在设备维护过程中，正确选择符合标准的螺纹底孔零部件可以确保设备的性能和安全。

此外，标准化的螺纹底孔设计还可以简化零部件的库存管理和更换维修，降低企业的运营成本。

在实际生产中，严格遵循螺纹底孔标准可以提高产品的质量和市场竞争力。

不
仅如此，标准化的螺纹底孔设计还可以促进企业间的合作和交流，推动整个行业的发展。

因此，制定和遵循螺纹底孔标准对于机械制造行业具有重要的意义。

总之，螺纹底孔标准的制定和遵循对于机械制造行业具有重要的意义。

它不仅
关乎设备的安全和可靠性，也关乎企业的竞争力和整个行业的发展。

因此，我们应该充分重视螺纹底孔标准，加强标准化意识，推动螺纹底孔标准化工作，为机械制造行业的可持续发展做出贡献。

简介：若底孔直径与内螺纹直径一致材料扩张时就会卡住丝锥，这时丝锥容易折断；若过大，就会使攻出的螺纹牙型高度不够而形成废品。

底孔直径：丝锥在攻螺纹的过程中，切削刃主要是切削金属，但还有挤压金属的作用，因而造成金属凸起并向牙尖流动的现象，所以攻螺纹前，钻削的孔径应大于螺纹内径。

底孔的直径可查手册或按下面的经验公式计算：脆性材料：钻孔直径d0=d(螺纹外径)-1.1p（螺距）塑性材料（钢、紫铜等）：钻孔直径d0=d(螺纹外径)-p（螺距）钻孔深度：攻盲孔的螺纹时，因丝锥不能攻到底，所以孔的深度要大于螺纹的长度，盲孔的深度可按下面的公式计算：孔的深度=所需螺纹的深度+0.7d公制螺纹的计算方法：底径=大径-1.0825*螺距英制螺纹的计算方法：底径=大径-1.28*螺距攻螺纹：攻螺纹是钳工金属切削中的重要内容之一，包括划线、钻孔、攻螺纹等环节。

攻螺纹只能加工三角形螺纹，属连接螺纹，用于两件或多件结构件的连接。

螺纹的加工质量直接影响到构建的装配质量效果，所以实习教学非常重视攻螺纹各环节的教学。

简介：工作部分是一段开槽的外螺纹。

丝锥的工作部分包括切削部分和校准部分。

手用丝锥一般由两支组成一套，分为头锥和二锥。

两支丝锥的外径、中径和内径均相等，只是切削部分的长短和锥角不同。

头锥较长，锥角较小，约有6个不完整的齿，以便切入。

二锥短些，锥角大些，不完整的齿约为2个。

铰杠是扳转丝锥的工具。

常用的是可调节式，以便夹持各种不同尺寸的丝锥。

划孔位线：划线时，钻孔是攻螺纹的基础。

划线准确，孔位尺寸就能得到保证。

划线前，首先要看懂图样和工艺要求，明确工作任务。

然后，清理划线表面，涂上酒精溶液，选择好划线基准。

选择划线基准时，尽可能使划线基准和设计基准重合，采用划线盘对毛坯进行划线，已加工好的表面则采用高度游标尺进行划线。

划圆线时，先划出十字中心线再划圆线，大直径的园可划多个圆线，用以钻孔时作参考线。

线条要求清晰均匀，划完线后要仔细检查划线的准确性及是否有漏划线条，确认无误后再打上样冲。

管螺纹标准55度管螺纹：主要用来进行管道的连接，使其内外螺纹的配合紧密，有直管和锥管两种。

常见的管螺纹主要包括以下几种：NPT、PT、G等。

1）NPT是National(American)Pipe⌝Thread的缩写，属于美国标准的60度椎管螺纹，用于北美地区，国标查阅GB/T12716-1991。

2）PT（BSPT）是Pipe Thread⌝的缩写，是55度密封圆椎管螺纹，属于惠氏螺纹家族，多用于欧洲及英联邦国家，常用于水及煤气管行业，锥度1:16，国标查阅GB/T7306-2000。

国内叫法为ZG.。

3）G是55度非螺纹密封管螺纹，属惠氏螺纹家族。

标记为G代表圆柱螺纹。

国标查阅GB/T7307-2001。

⌝公制螺纹与英制螺纹的区别：公制螺纹用螺距来表示，美英制螺纹用每英寸内的螺纹牙数来表示；公制螺纹是60度等边牙型，英制螺纹是等腰55度牙型，美制螺纹为等腰60度牙型；公制螺纹用公制单位（如mm），美英制螺纹用英制单位（如英寸）；“行内人”通常用“分”来称呼螺纹尺寸，一英寸等于8分，1/4英寸就是2分，以此类推。

另外还有：ISO—公制螺纹标准60度；UN—统一螺纹标准60度；API—美国石油管螺纹标准60度；W—英国惠氏螺纹标准55度；NPT BSP螺纹技术---- NPT，PT，G螺纹的区别NPT，PT，G各种螺纹的区别NPT，PT，G都是管螺纹．NPT 是National (American) Pipe Thread 的缩写，属于美国标准的60 度锥管螺纹，用于北美地区．国家标准可查阅GB/T12716-1991PT 是Pipe Thread 的缩写，是55 度密封圆锥管螺纹，属惠氏螺纹家族，多用于欧洲及英联邦国家．常用于水及煤气管行业，锥度规定为1:16．国家标准可查阅GB/T7306-2000G 是55 度非螺纹密封管螺纹，属惠氏螺纹家族．标记为G 代表圆柱螺纹．国家标准可查阅GB/T7307-2001另外螺纹中的1/4、1/2、1/8 标记是指螺纹尺寸的直径，单位是英寸．行内人通常用分来称呼螺纹尺寸，一等于８分，1/4 ?就是２分，如此类推．G 就是管螺纹的统称(Guan)，55，60度的划分属于功能性的，俗称管圆。

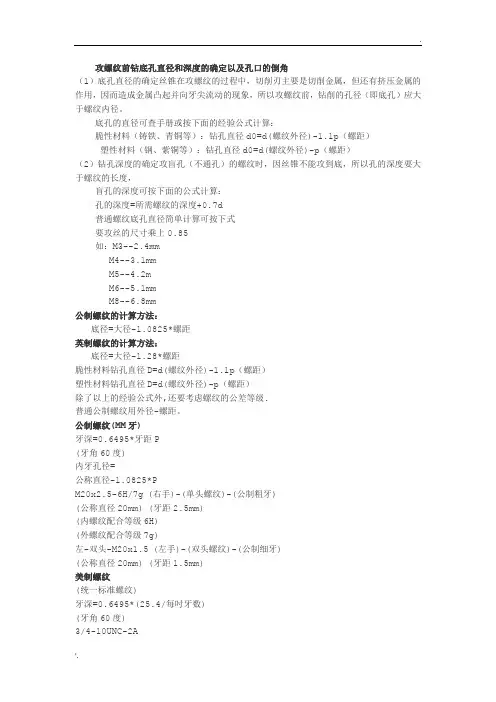

攻螺纹前钻底孔直径和深度的确定以及孔口的倒角（1）底孔直径的确定丝锥在攻螺纹的过程中，切削刃主要是切削金属，但还有挤压金属的作用，因而造成金属凸起并向牙尖流动的现象，所以攻螺纹前，钻削的孔径（即底孔）应大于螺纹内径。

底孔的直径可查手册或按下面的经验公式计算：脆性材料（铸铁、青铜等）：钻孔直径d0=d(螺纹外径)-1.1p（螺距）塑性材料（钢、紫铜等）：钻孔直径d0=d(螺纹外径)-p（螺距）（2）钻孔深度的确定攻盲孔（不通孔）的螺纹时，因丝锥不能攻到底，所以孔的深度要大于螺纹的长度，盲孔的深度可按下面的公式计算：孔的深度=所需螺纹的深度+0.7d普通螺纹底孔直径简单计算可按下式要攻丝的尺寸乘上0.85如：M3--2.4mmM4--3.1mmM5--4.2mM6--5.1mmM8--6.8mm公制螺纹的计算方法：底径=大径-1.0825*螺距英制螺纹的计算方法：底径=大径-1.28*螺距脆性材料钻孔直径D=d(螺纹外径)-1.1p（螺距）塑性材料钻孔直径D=d(螺纹外径)-p（螺距）除了以上的经验公式外,还要考虑螺纹的公差等级.普通公制螺纹用外径-螺距。

公制螺纹(MM牙)牙深=0.6495*牙距P(牙角60度)内牙孔径=公称直径-1.0825*PM20x2.5-6H/7g (右手)-(单头螺纹)-(公制粗牙)(公称直径20mm) (牙距2.5mm)(内螺纹配合等级6H)(外螺纹配合等级7g)左-双头-M20x1.5 (左手)-(双头螺纹)-(公制细牙)(公称直径20mm) (牙距1.5mm)美制螺纹(统一标准螺纹)牙深=0.6495*(25.4/每吋牙数)(牙角60度)3/4-10UNC-2A(UNC粗牙)(UNF细牙)(1A 2A 3A 外牙公差配合等级)(1B 2B 3B 内牙公差配合等级)UNC美制统一标准粗牙螺纹外径3/4英吋,每英吋10牙外牙 2级公差配合管螺纹(英制PT)牙深=0.6403*(25.4/每吋牙数)(牙角55度)PT 3/4-14 (锥度管螺纹) 锥度管螺纹,锥度比1/163/4英吋管用,每英吋14牙管螺纹(PS直螺纹)(PF细牙)牙深=0.6403*(25.4/每吋牙数)(牙角55度)PS 3/4-14 (直形管螺纹)PF1 1/8-16 (直形管螺纹)(细牙)直形管螺纹3/4英吋管用,每英吋14牙1 1/8英吋管用,每英吋16牙管螺纹(美制NPT)(牙角60度)NPT 3/4-14 (锥形管螺纹) 锥形管螺纹,锥度比1/163/4英吋管用,每英吋14牙梯形螺纹(30度公制)TM40*6 公称直径40mm 牙距6.0mm梯形螺纹(29度爱克姆螺纹)TW26*5 外径26mm,每英吋5牙方形螺纹车牙的计算考虑条件计算公式公制牙与英制牙的转换每吋螺纹数 n = 25.4 / 牙距 P牙距 P = 25.4 / 每吋螺纹数 n因为工件材料及刀具所决定的转速转速 N = (1000周速 V ) / (圆周率 p * 直径 D )因为机器结构所决定的转速刀座快速移动的影响车牙最高转速 N = 4000/ P刀座快速移动加减速的影响下刀点与退刀点的计算(不完全牙的计算) 下刀最小距离 L1L1 = (牙距 P ) * (主轴转速 S ) / 500退刀最距离 L2L2 = (牙距 P ) * (主轴转速 S ) / 2000牙深及牙底径d 牙深 h =0.6495 * P牙底径 d =公称外径 D - 2 * h例题：车制外牙3/4"-10UNC20mm长公制牙与英制牙的转换牙距 P = 25.4 / (吋螺纹数 n)P = 25.4 / 10 = 2.54mm因为工件材料及刀具所决定的转速外径 D = 3 / 4英吋 = 25.4 * (3/4) =19.05M M转速 N = (1000周速V) / (圆周率 p * 直径 D )N = 1000V / pD = 1000 * 120 / (3.1416*19.05)=2005 rpm (转/分)因为机器结构所决定的转速刀座快速移动的影响车牙最高转速 N = 4000 / PN = 4000/2.54 = 1575 rpm综合工件材料刀具及机械结构所决定的转速 N = 1575 转N = 2005转两者转速选择较低者,即1575转刀座快速移动加减速的影响下刀点与退刀点的计算(不完全牙的计算) 下刀最小距离 L1L1 = (牙距P) * (主轴转速S) / 500L1 = 2.54*1575/500=8.00mm退刀最小距离 L2L2 = (牙距P) * (主轴转速S) / 2000L2 = 2.54*1575/2000=2.00mm牙深及牙底径d 牙深径 d = 公称外径 D-2*h =19.05-2*1.65 = 15.75mm。

G、RP（内） PF（日） 0.6403t 圆柱管螺纹（55°）上部H/6 下部H/6 削平ZG、R（外）、RC（内）、PT（外）、NPT（内）圆锥管螺纹（55°）上部H/6 下部H/6 削平Z 0.8t 布锥管螺纹（60°）上部0.033t下部0.033t BSP、BSPP=G 英制管螺纹（55°）上部H/6 下部H/6 削平UNC（粗）、UNF（细） 美制螺纹（60°） 上部H/8 下部H/4 削平BSW（粗）、BSF（细） 惠制螺纹（55°） 上部H/6 下部H/6 削平注意：美制与惠制螺纹均为紧固件类螺纹圆柱管螺纹公称直径为管子内径尺寸。

公制螺纹加工表内螺纹小径：D1=D-1.082532t外螺纹小径：d1=d-1.082532t公制螺纹 粗牙（60°）公制螺纹 细牙（60°）深度尺寸均为加工螺纹孔时孔深度尺寸。

（规定为15倍螺距）G 英制圆柱管螺纹（55°）加工一览表小径：d1=d-1.2807tZG 英制锥管螺纹（55°）加工一览表小径：d=d-1.2807t注意：底孔尺寸均为加工螺纹孔时专用尺寸。

深度尺寸均为加工螺纹孔时孔深度尺寸。

（规定为15倍螺距）Z 圆锥管螺纹（布锥管螺纹） （60°）小径：d=d-1.6t美制螺纹（UNC、UNF）参数表（60°）底孔尺寸均为加工螺纹孔时专用尺寸。

深度尺寸均为加工螺纹孔时孔深度尺寸。

（规定为15倍螺距）惠氏螺纹（BSW、BSF）参数表（55°）小径：d1=d-1.280655t注意：in为英寸符号，一英寸等于25.4毫米。

底孔尺寸均为加工螺纹孔时专用尺寸。

深度尺寸均为加工螺纹孔时光孔深度尺寸。

（规定为15倍螺距）惠氏螺纹为紧固件螺纹。

公称直径为螺纹大径。

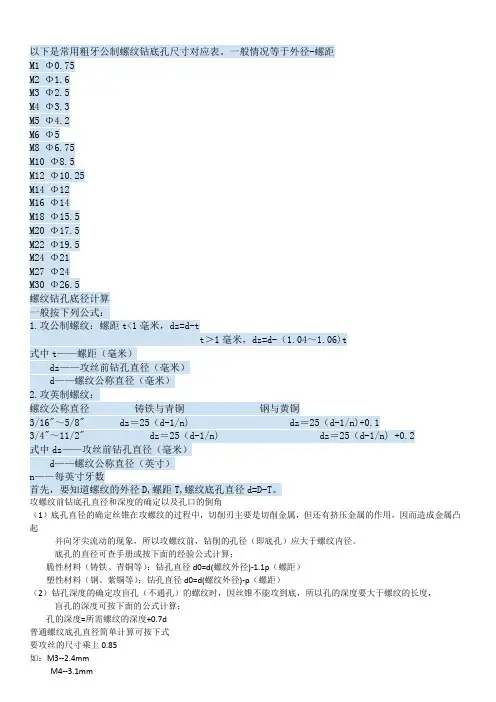

以下是常用粗牙公制螺纹钻底孔尺寸对应表。

一般情况等于外径-螺距M1 Φ0.75M2 Φ1.6M3 Φ2.5M4 Φ3.3M5 Φ4.2M6 Φ5M8 Φ6.75M10 Φ8.5M12 Φ10.25M14 Φ12M16 Φ14M18 Φ15.5M20 Φ17.5M22 Φ19.5M24 Φ21M27 Φ24M30 Φ26.5螺纹钻孔底径计算一般按下列公式：1.攻公制螺纹：螺距t<1毫米，dz=d-tt＞1毫米，dz=d-（1.04～1.06)t式中t——螺距（毫米）dz——攻丝前钻孔直径（毫米）d——螺纹公称直径（毫米）2.攻英制螺纹：螺纹公称直径铸铁与青铜钢与黄铜3/16"～5/8" dz＝25（d-1/n) dz＝25（d-1/n)+0.13/4"～11/2" dz＝25（d-1/n) dz＝25（d-1/n) +0.2式中dz——攻丝前钻孔直径（毫米）d——螺纹公称直径（英寸）n——每英寸牙数首先，要知道螺纹的外径D,螺距T,螺纹底孔直径d=D-T。

攻螺纹前钻底孔直径和深度的确定以及孔口的倒角（1）底孔直径的确定丝锥在攻螺纹的过程中，切削刃主要是切削金属，但还有挤压金属的作用，因而造成金属凸起并向牙尖流动的现象，所以攻螺纹前，钻削的孔径（即底孔）应大于螺纹内径。

底孔的直径可查手册或按下面的经验公式计算：脆性材料（铸铁、青铜等）：钻孔直径d0=d(螺纹外径)-1.1p（螺距）塑性材料（钢、紫铜等）：钻孔直径d0=d(螺纹外径)-p（螺距）（2）钻孔深度的确定攻盲孔（不通孔）的螺纹时，因丝锥不能攻到底，所以孔的深度要大于螺纹的长度，盲孔的深度可按下面的公式计算：孔的深度=所需螺纹的深度+0.7d普通螺纹底孔直径简单计算可按下式要攻丝的尺寸乘上0.85如：M3--2.4mmM4--3.1mmM5--4.2mM6--5.1mmM8--6.8mm公制螺纹的计算方法：底径=大径-1.0825*螺距英制螺纹的计算方法：底径=大径-1.28*螺距脆性材料钻孔直径D=d(螺纹外径)-1.1p（螺距）塑性材料钻孔直径D=d(螺纹外径)-p（螺距）除了以上的经验公司外,还要考虑螺纹的公差等级. 普通公制螺纹用外径-螺距。
